Soundkartentest

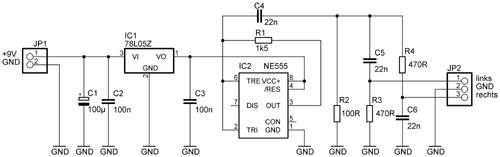

Die hier dargestellte Schaltung mit dem bekannten Timerbaustein NE555 ist schnell aufgebaut
und bietet eine einfache Möglichkeit eine Soundkarte auf ihre Tauglichkeit für die Verarbeitung
der für den SDR-Betrieb benötigten I/Q-Signale zu testen.

Die Stromversorgung der Schaltung kann mit einer 9V Blockbatterie an JP1 erfolgen. Wer ein
einstellbares Netzgerät besitzt, der kann auch auf den Spannungsregler IC1 (78L05) verzichten
und den Timerbaustein (NE555) am Pin 8/4 direkt mit 5V versorgen.

Die Schaltung erzeugt zwei phasenverschobene Dreieckspannungen mit einer Frequenz von
ca. 16 kHz die von JP2 über einen 3,5mm Klinkenstecker dem rechten und linken Eingang der
zu testenden Soundkarte zugeführt werden.

Nach dem Start einer SDR-Software (z.B. SDRadio von I2PHD) und Wahl des richtigen Eingangs
der Soundkarte können folgende Schirmbilder erscheinen:

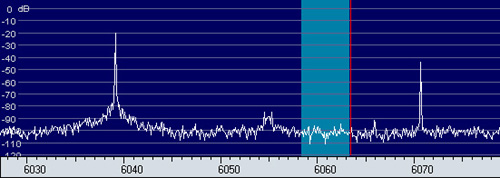

Ideale Hardwarevoraussetzung

Wird das obere Schirmbild angezeigt, so ist Ihre Soundkarte für die Verarbeitung von I/Q-
Signalen geeignet. Es wird ein Hauptträger und seine Spiegelfrequenz mit reduziertem Träger
angezeigt. Der Pegelunterschied der beiden Signale sollte mindestens 20 dB betragen. In der
Software sollten Sie über /Option/Sound Card Channel Skew Calibration/ mit den Schiebe-
reglern für Amplidude und Phase die Spiegelfrequenzunterdrückung verändern können.

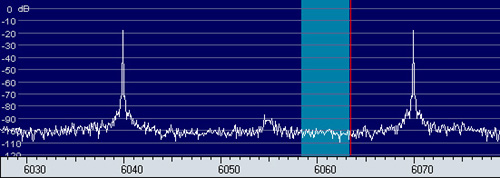

Leider nur ein Monoeingang

Werden beide Träger mit gleichem Pegel dargestellt und es ist nicht möglich die Spiegel-
frequenzunterdrückung mit den bereits oben angeführten Schiebereglern der Software zu
verbessern, so ist der gewählte Eingang nur für Mono ausgelegt. Es besteht aber auch die
Möglichkeit, dass Ihre Testschaltung oder der Klinkenstecker zwischen den beiden Ausgangs-
signalen einen Kurzschluß aufweist. Überprüfen Sie also Ihren Aufbau und oder verwenden
Sie einen anderen Eingang Ihrer Soundkarte.

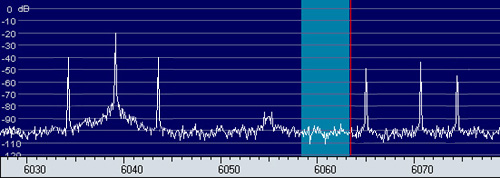

Völlig ungeeignete Voraussetzung

Das Schirmbild zeigt mehrere Signalspitzen an verschiedenen Frequenzstellen. Dies ist ein
Hinweis darauf, dass Ihre Soundkarte kein Antialiasing-Filter besitz und dadurch auch die
Oberwellen der eingespeisten Dreieckspannung durchgelassen und verarbeitet werden.
Leider haben Sie jetzt nur noch die Möglichkeit für einen ungetrübten SDR-Betrieb eine
andere Soundkarte zu verwenden!
