2m Sprach Relais DB0AND in Ansbach JN59IH  --> wegen Umbauarbeiten momentan außer Betrieb

DB0AND ist das UHF Sprachrelais des OV B02 Ansbach. Das Relais befindet sich im OV Heim, Am Drechselsgarten 2a in Ansbach.

Technische Daten:

Ausgabefrequenz: 145,7875 MHz
Eingabefrequenz: 145,1875 MHz
Ablage: -0,6 Mhz
Das Relais kann mit Trägertastung aktiviert werden.

Echolink # 933350

>>>Echolink Repeater im Umkreis

70cm Sprach Relais DB0ANU in Ansbach JN59GG

DB0ANU ist das UHF Sprachrelais des OV B02 Ansbach. Der VFDB Z61 beteibt auf dem Fernmeldeturm Ansbach in JN59GG am gleichen Standort ein 23 cm Sprachrelais. Beide Stationen werden von DL3NDX betreut.


70cm FM Relais:

TX: 439,400MHz, Kanal RU752
RX: 431,800MHz
Öffnen mit Tonruf 1750Hz

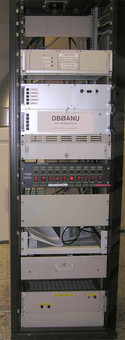

Technik: Empfänger und Sender sind 70cm-Baugruppen von Eisch Electronic. Die Endstufe arbeitet mit einem LD-Mos-Transistor, der einen Wirkungsgrad nach Stand der Technik ermöglicht. Das selbst gebaute Netzteil ist auf hohen Wirkungsgrad optimiert und arbeitet mit einem Schaltregler. Eine digitale Rauschsperre erhöht den Komfort für die Nutzer. Die relaisinternen Abläufe übernimmt eine Steuerung, die in TTL-Technik aufgebaut ist. Alle Komponenten sind in einem 19 Zoll Schrank untergebracht, der im Betriebsgeschoß steht.

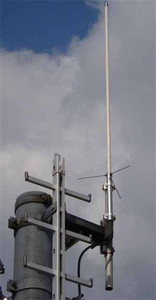

Die Antenne ist ein Mehrband-Vertikalstrahler, der an einem Rohrständer auf der oberen Plattform montiert ist. Die Antenne befindet sich 105m über Grund. Gesamthöhe über NN beträgt 573m.

Die Technik des Relais wurde unter tatkräftiger Mithilfe von Willi, dk2gr und Fritz, dk9nb erstellt.

23 cm Sprach Relais DB0ANU in Ansbach JN59GG

TX: 1298,675MHz, RS27
RX: 1270,675MHz
Öffnen mit Tonruf 1750Hz

Technik: Empfänger und Sender sind Baugruppen des Link-TRX IIIb. Die Endstufe arbeitet mit einem LD-Mos-Transistor, der einen Wirkungsgrad nach Stand der Technik ermöglicht. Das selbst gebaute Netzteil ist auf hohen Wirkungsgrad optimiert und arbeitet mit einem Schaltregler. Als Steuerung kommt die bekannte WX-Steu zum Einsatz, die sich per PC programmieren läßt. Alle Komponenten sind in einem 19 Zoll Schrank untergebracht, der im Betriebsgeschoß steht.

Die Antenne ist ein Mehrband-Vertikalstrahler, der an einem Rohrständer auf der oberen Plattform montiert ist. Die Antenne befindet sich 105m über Grund. Gesamthöhe über NN beträgt 573m.
