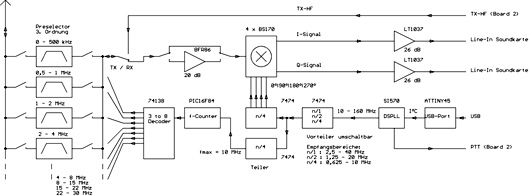

Lima-SDR Board 1 (RX) Spezifikation

RX Frequenzbereich 1

1,0 MHz bis 30 MHz

RX Frequenzbereich 2

0,5 MHz bis 20 MHz

RX Frequenzbereich 3

250 kHz bis 10 MHz

Durchlaßdämpfung Preselector

+ 12 dB

Eckfrequenzen Preselector
Umschaltung erfolgt automatisch

Bereich 1:   0,25 - 0,59 MHz
Bereich 2:   0,59 - 1,18 MHz
Bereich 3:   1,18 - 2,16 MHz
Bereich 4:   2,16 - 4,11 MHz
Bereich 5:   4,11 - 8,22 MHz
Bereich 6:   8,22 - 15,06 MHz
Bereich 7:   15,07 - 22,10 MHz
Bereich 8:   22,10 - 30,00 MHz

Spiegelfrequenzunterdrückung 3. Oberwelle

min. 36 dB

Spiegelfrequenzunterdrückung f0

> 50 dB Softwareabhängig

IP3 ohne Vorverstärker

+ 28 dBm *

MDS ohne Vorverstärker

-130 dBm *

MDS mit Vorverstärker

-125 dBm *

Kleinster Abstimmschritt

1 Hz

Max. Receiverbandbreite

48, 96, 192 kHz *

DSPLL Oszillatorfrequenz

4 MHz bis 160 MHz (SI570)

PC-Schnittstelle

USB 2.0 Buchsentyp B

Antenneneingang

50 Ohm über Schraubklemme

Soundkartenanschluß

3,5mm Klinkenbuchse Stereo

Stromversorgung

DC 9V bis 12V über Schraubklemme
DC 13,8V bei gekühlten Spannungsreglern

Stromaufnahme

ca. 300 mA bei f_osz= 28,8 MHz

Mech. Abmessung

100 X 160 X 22 mm

Lima-SDR Board 2 (TX) Spezifikation

TX Frequenzbereich 1

1,25 MHz bis 30 MHz

TX Frequenzbereich 2

<625 kHz bis 10 MHz

PEP Ausgangsleistungen

Mischer:   2 mW
Treiber:    30 mW
Endstufe: 1 W

Intermodulationsabstand IM3

- 40 dB*

Spiegelfrequenzunterdrückung

- 60 dB*

Restträger

- 65 dB*

Oberwellen

- 30 dB*

Antenneneingang

50 Ohm über Schraubklemme

Soundkartenanschlüße

3,5mm Klinkenbuchse Stereo

Stromaufnahme inkl. RX

ca. 600 mA bei f_osz= 28,8 MHz

Mech. Abmessung

100 X 160 X 22 mm
