Die Vorlage wird mit dem Laserdrucker gespiegelt auf Kopierfolie gedruckt. Bei in unseren Zip-Dateien abgelegten Kopiervorlagen ist die Vorlage bereits gespiegelt und kann direkt verwendet werden.
Dann kann mit dem Bügeleisen der Bestückungsaufdruck  auf die Platine übertragen  werden. Das Bügeleisen auf Baumwolle einstellen und ca 10-15 sec. mit leichtem Druck und leichter Bewegung die Folie erhitzen. Ob der Toner geschmolzen ist, sieht man daran, dass diese Stelle sehr transparent aussieht. Danach können die Stellen, die noch nicht sicher übertragen sind,  mit dem Bügeleisen nachgearbeitet werden.

Nicht alle Folien vertragen viel Hitze . Nach meiner Erfahrung ist deswegen die Einstellung Baumwolle korrekt.

Die Platine muss abkühlen, bevor die Kopierfolie abgezogen werden kann. Eventuell mit kaltem Wasser abspülen.

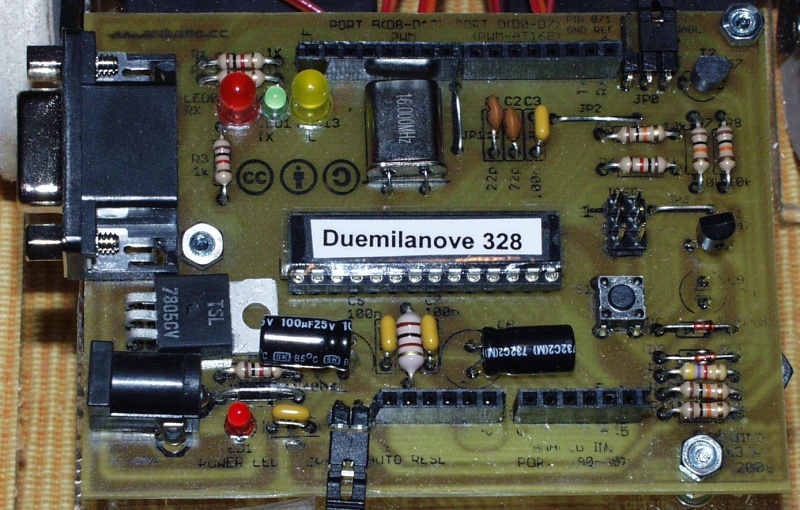

Nach einer Lernzeit erreicht man eine Übertragungsrate von 90 %. Für Anfänger stellt auch ein inkompletter Bestückungsaufdruck eine große Hilfe bei der Bestückung der Platine dar.

Ablauf:

Ich hatte nach dem Ätzen die Platinen zugesägt, dann die Oberseite mit Aceton vom Entwickler gesäubert, den Bestückungsaufdruck  aufgebügelt, die Löcher gebohrt, die Leiterbahnen vorsichtig mit Aceton (der aufgebügelte Toner verträgt nicht viel Aceton) gesäubert, gewaschen und zum Schluss mit Lötlack versehen.
