Leitfaden - So werde ich in SSTV QRV
Dieser Leitfaden wurde für euch von unseren Mitgliedern DK1MBY und DK8MCT erstellt.
Mit der Betriebsart SSTV Slow Scan Television kann man auf einfache Art und Weise Standbilder via Funk übertragen. (Bildbeispiel siehe unten)
Für den SSTV - Betrieb wird folgendes benötigt:
- Computer mit Soundkarte
- Software
- Funkgerät
- Verbindungskabel zwischen Funkgerät und Computer ( Soundkarte )
- KEIN MODEM ODER SONSTIGE GERÄTE
Software
Wir empfehlen das Programm "MMSSTV"
Hier könnt ihr das Programm herunterladen ( Freeware ) => http://mmhamsoft.amateur-radio.ca/
Die Hilfedatei auf der Seite ist sehr übersichtlich. Mit ihr kann auch der "SSTV - Neuling" das Programm auf seine individuellen Bedürfnisse konfigurieren.
oder ihr wollt lieber das Programm "Mix W 2"?
Das gibt es hier => http://www.mixw.net
Funkgerät
Bei den Geräten gibt es keine Einschränkungen in Bezug auf Marke, Typ, KW oder UKW, usw...
Auch mit FM - Handfunkgeräten ist SSTV - Betrieb möglich. Ich selber habe meine ersten SSTV - Gehversuche mit einer Kenwood TH 78 E hinter mir. Es funktionierte auf Anhieb!
Verbindungskabel
Dieser Teil ist nun mit etwas Lötarbeit verbunden. Aber keine Angst, es wird alles genau beschrieben...
Schaltung zur Soundkarte
RX- und TX-Leitung sollten jeweils abgeschirmt verwendet werden und den Schirm dann mit dem Masseanschluss am Funkgerät verbinden.
- Der Eingangspegel für Line In am Computer kann gewöhnlich mit dem
Lautstärkeregler des Funkgerätes eingestellt werden. Wo dies nicht möglich
ist, ist die Anpassung auch mit einem Spannungsteiler vorzunehmen.
Schaltung für die PTT
PTT Anschluß
Beim 9-Poliger Stecker (DB9) Com Port auf Pin 7 (RTS) und GND (Masse) auf Pin 5
Beim 25-Poliger Stecker (DB25) Com Port auf Pin 4 (RTS) und GND (Masse) auf Pin 7
Sollte ein Programm statt RTS nur DTR zulassen, so ist am DB9 PIN 4
bzw. am DB25 PIN 20 anzuschließen.
TRANSISTORBELEGUNG BC 547
(Bei Sicht auf die Beschriftung mit den Anschlüssen nach unten )
links => Emitter
Mitte => Basis
rechts => Kollektor
Anmerkung
Mit der gleichen Adaptierung können auch PSK31 und PacketRadio sowie
andere digitale Betriebsarten angewendet werden.
Natürlich immer unter der Voraussetzung, daß das Betriebsprogramm die
Soundkarte benutzt.
Verfügt das Funkgerät über eine "VOX", so ist keine eigene PTT-Schaltung erforderlich. Die VOX muss allerdings dann aktiviert werden.
PTT Schaltung für Handfunkgeräte
(für Handfunkgeräte mit PTT Steuerung über den Mikrofonanschluss)
Der Schaltungsvorschlag soll nur das Grundprinzip der PTT-Steuerung aufzeigen. Die weiteren Einzelheiten sind aus der Gerätebeschreibung zu ergänzen.
So ist beispielsweise der Widerstand auch mit 4,7 KOhm oder mehr möglich. Kann durch Probieren ermittelt werden. Es verändert sich dabei der Modulationsgrad ein wenig.
Wenn der Widerstand zu groß gewählt wird, dann funktioniert die PTT nicht mehr.
Für Schäden übernehmen wir keine Gewähr!

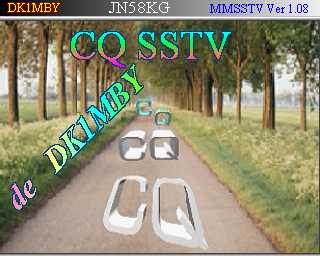

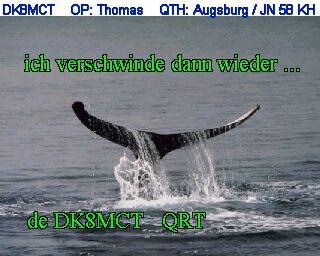

Beispielbilder
Und so (natürlich nicht ganz genau SO und in besserer Qualität) sollte dann das Bild auf dem Bildschirm zu sehen sein (Beispiele von DK1MBY und DK8MCT)
