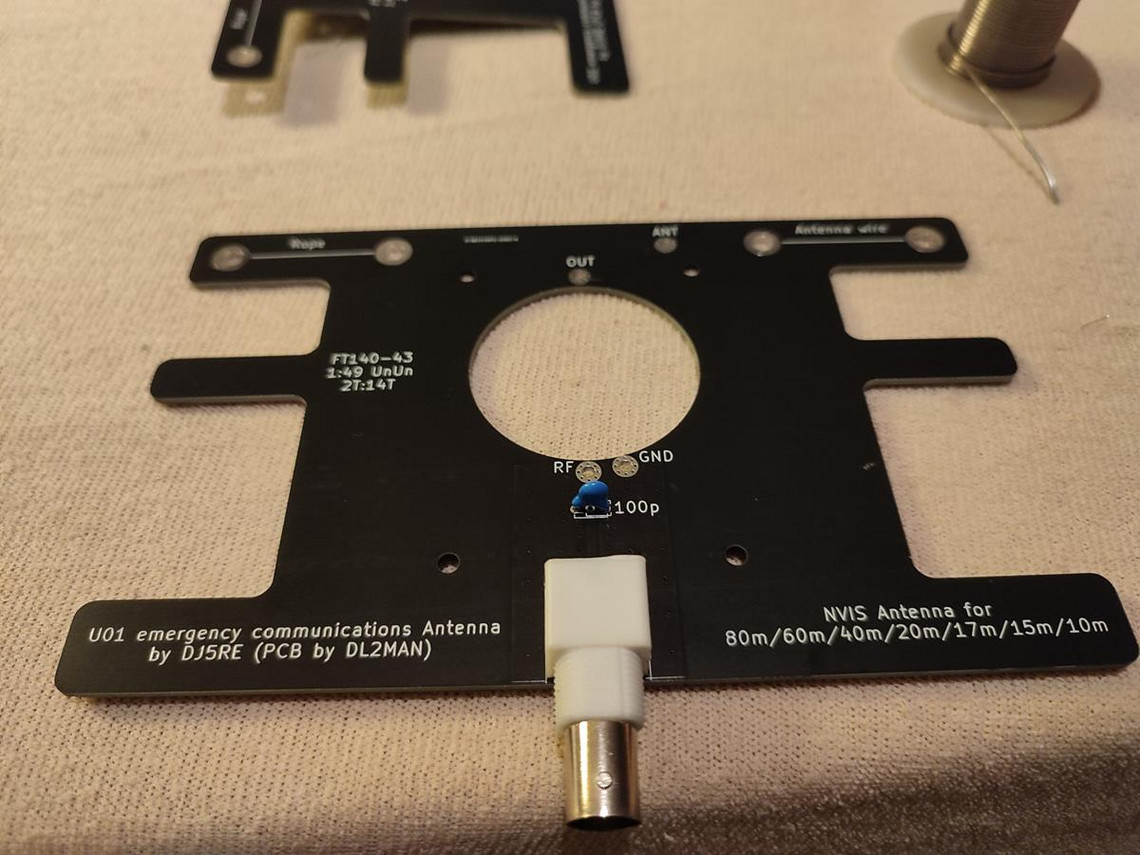

Im Mai 2023 kam David DL1DN mit dem Vorschlag bei uns im Ortsverband G26 Nordeifel die NVIS Antenne U01 zu bauen. Dem Vorschlag wurde zugestimmt und David erklärte sich bereit das Material für 10 Antennenbausätze zu besorgen.
Durch eine Mail in dem Email Verteiler der Notfunkgruppe Städteregion Aachen kamen noch zwei weiter OM’s je einer aus G45 und G02 dazu.
Am 14.07.2023 trafen wir uns bei Bernd DJ4GJ in seinem Partykeller in Roetgen-Rott um die Antennen aufzubauen. Bis zur Dunkelheit wurden Baluns gewickelt, Platinen bestückt und Antennenlitze auf Maß geschnitten. Am Ende hatten wir 7 Antennen fertig.

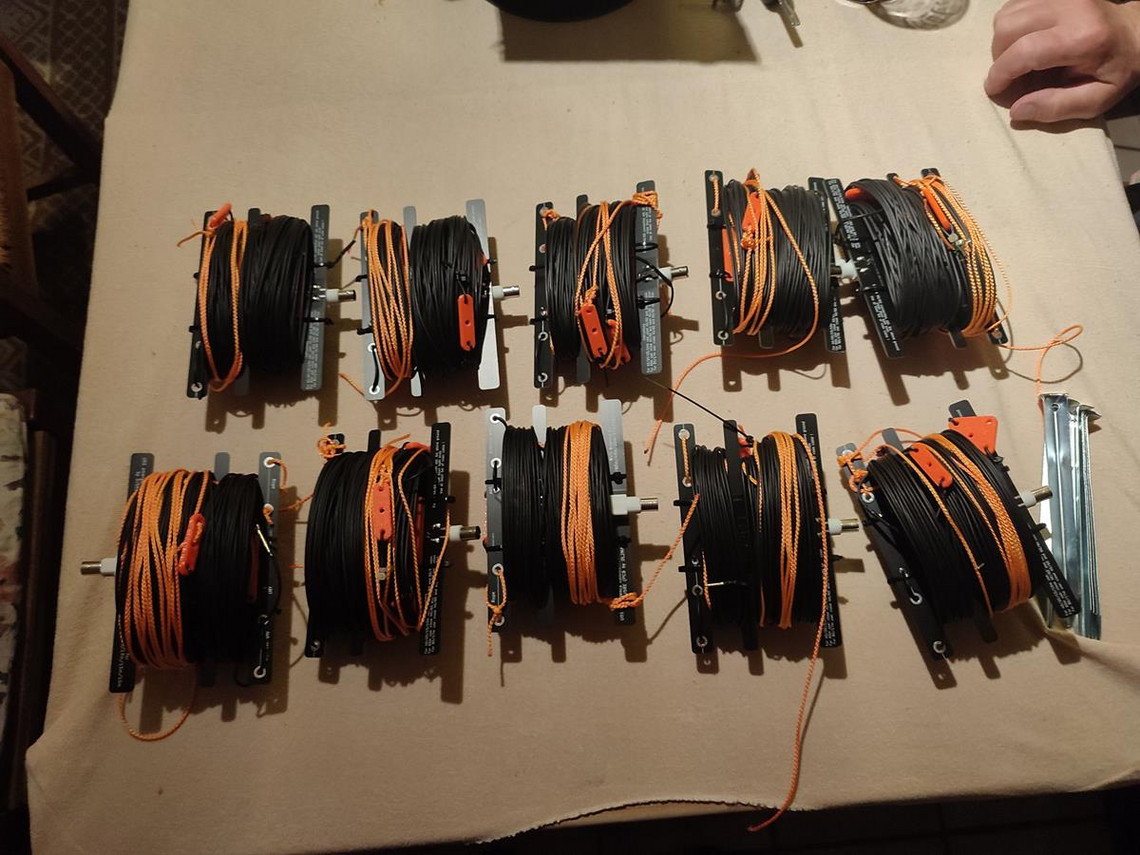

Durch das lange Regenwetter fand der nächste Termin zur Fertigstellung aller Antennen dann erst am Freitag den 11.8.2023 wieder bei Bernd statt. Trotz einer kleinerer Truppe wurden die restlichen drei Antennen schnell fertig, so dass am Ende 10 NVIS Antennen auf dem Tisch lagen.
Die fertigen Antennen haben:
# | Rufzeichen | Name | DOK |
1 | DC1PM | Matthieu | G26 |
2 | DF3ED | Peter | G26 |
3 | DL8GH | Harald | G26 |
4 | DL1DN | David | G26 |
5 | DL9KBB | Karl-Heinz | G26 |
6 | DL7ATR | Hans-Jürgen | G26 |
7 | DL1KTP | Thomas | G45 |
8 | DH0KAI | Manfred | G02 |
9 | SWL | Uwe | G26 |
10 |
|
|
|
73 de DL7ATR
Hans-Jürgen
OVV G26 Nordeifel
Buddipol Antenne
Buddipol Antenne
Sofware Defined Radio (SDR)
Sofware Defined Radio (SDR)
SDR ist die Abkürzung für Software Defined Radio und bezeichnet ein Funkgerät bei dem die Signalverarbeitung nicht mehr in Hardware sondern zum größten Teil in Software erfolgt. Ein klassisches Funkgerät wird daher auch als HDR, Hardware Defined Radio bezeichnet.
Alle modernen Mobiltelefone sind SDR. Die Verarbeitung von Sprache, SMS oder MMS erfolgt in der Software des eingebauten Mikroprocessors und nicht mehr in Hardware. Damit können neue Übertragungsstandards durch Download einer neue Applikationssoftware implementiert werden.
Im Amateurfunkbereich sind die meisten Geräte noch "klassisch" aufgebaut, d.h. Modulation und Demodulation erfolgt in Hardware. Wenn digitale Signalverarbeitung eingebaut ist, erfolgt sie meist erst auf der NF Seite für digitale Filter.
Projekt
Es gibt diverese SDR Projekte im Amateurfunkbereich. Interessant für uns waren das SDR Projekt vom Funkamateur und das Projekt des Ortsverbandes Duisburg L02.
Nach einigen Diskussionen auf dem OV Abend haben wir uns entschlossen den Platinensatz von L02 zu bestellen und ein SDR Funkgerät auf dieser Basis aufzubauen.
An dem Projekt haben sich beteiligt Bernd DJ4GJ, Ottmar DF6KH und Hans-Jürgen DL7ATR. Wir haben die Bauteile bestellt und drei Bausätze zusammengestellt. Leider ist Ottmar aus Zeitgründen abgsprungen.
Status
19.06.2011
- Empfänger
- Fertig bei Bernd und Hans-Jürgen
- Sender
- Der Sender bei Hans-Jürgen funktioniert mit 1mW Ausgangsleistung. Jetzt wird ist die 1W Endstufe im Bau. Es fehlen noch der Ausgangsübertrager und eine Drossel.
Link zur SDR Projekt Seite vom Ortsverband Duisburg L02
Software Defined Radio für den Funkamateur
Algemeine Einführung in SDR und die Grundlagen hinter der Technik.
ISBN 978-3-88180-848-4
Link zur Seite von "The Scientist and Engineer's Guide to Digital Signal Processing By Steven W. Smith, Ph.D."
Sehr gute Einführung in Digitale Signalverarbeitung. Die einzelnen Kapitel des Buches können als PDF Datei geladen werden.
Das gebundene Buch ist im Buchhandel erhältlich.
ISBN 978-0-7506-7444-7
Digital Signal Processing Technology
Einführung in die Digital Signalverarbeitung. Das Buch ist in Englisch und wird von der ARRL verlegt.
ISBN 0-87259-819-5.
Digital Signal Processing 101
Der Titel "Everything you need to know to get started" trifft es genau. Sehr gute Einführung in das Thema. Im Internet sind einzelne Kapitel als PDF zu finden.
ISBN 978-1-85617-921-8
SDR im Internet
Da bei einem SDR die Signalverarbeitung auf einem Rechner erfolgt, kann man den Empfänger im Internet einer großen Gemeinde zur Verfügung stellen. Unter dem folgenden Link sind viele SDR weltweit zu finden.
