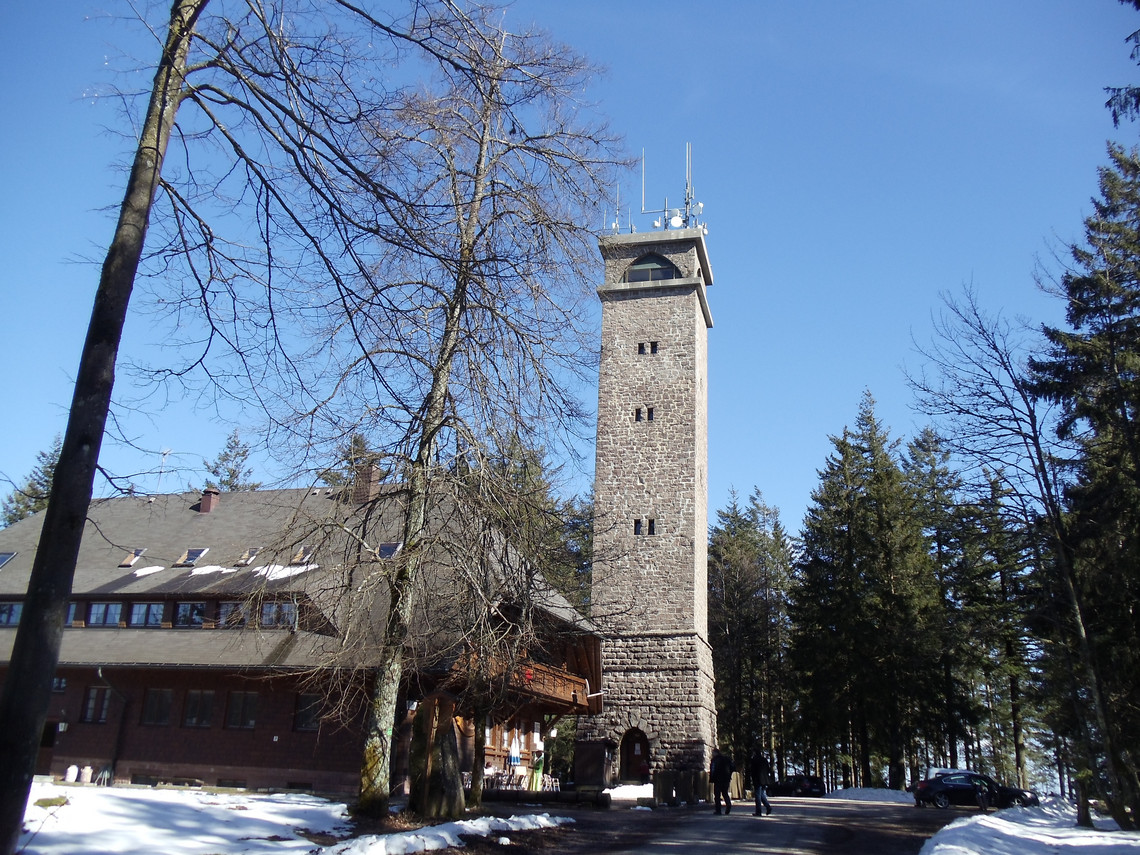

Relaisfunkstelle DB0TN auf dem Brandenkopf (Schwarzwald)
950m ü.NN JN48BI
APRS-Digi/Packet-Digi/HAMNET-Anbindung/70cm Phonie-Relais/DMR-Relais
439.000MHz (-7,6) Phonie-Relais (optional CTCSS 94,8Hz)
439.875MHz (-9,4) DMR-Relais (BM DEU)
438.425MHz (-7,6) Packet-Digi 9k6 - derzeit abgebaut
144.800MHz APRS-Digi/Igate

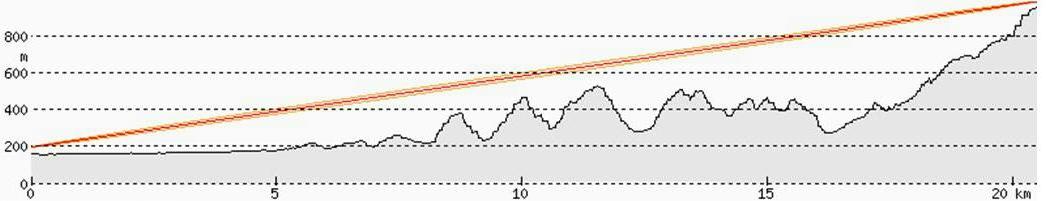

HAMNET-Link zur Hochschule Offenburg DM0ZOG

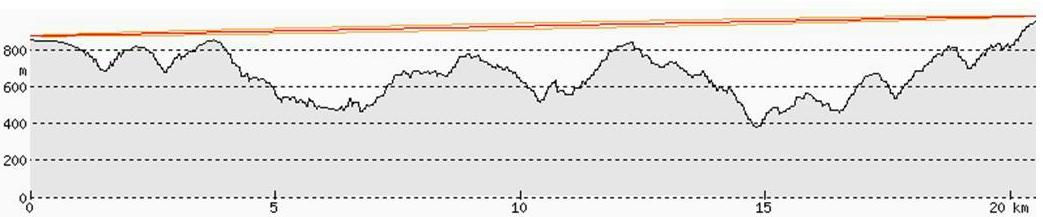

HAMNET-Link nach Freudenstatt DB0SKF
Verantwortliche von DB0TN:
Sysop: Daniel Arnold DG1GDD dg1gdd(at)darc.de
CoSysop: Alexander Günther DG9GAG dg9gag(at)darc.de
Finanzierung und Unterhaltung von DB0TN:
Finanziert wird der Standort durch Spenden und durch den DARC OV Haslach i.K. A28. Die Relais-Verantwortlichen (s.o.) erhalten den Standort in ehrenamtlichen Arbeitsstunden und Sachspenden.
Info zu Geldspenden -> Alexander DG9GAG dg9gag(at)darc.de
Phonie-Relais
Frequenz 439,000MHz (-7,6/optional 94,8Hz)
seit 1977
Es ist ein Vertikalstrahler (ca. 1m Länge) für das Relais im Einsatz.
Des Weiteren befindet sich ein hochwertiges Filter im Sende- und Empfangszweig der Firma Kathrein.
Die Antenne stammt ebenfalls von Kathrein.
Sendeleistung etwa 10 Watt EIRP (effektive Strahlungsleistung).
DMR-Relais (BM DEU)
Frequenz 439,875MHz (-9,4)
2015-2019 Motorola DR3000
Seit 2020 MMDVM
Das DMR-Relais wurde von Daniel DG1GDD mit einem Raspbery PI aufgebaut und vom OV finanziert.
Das DMR-Relais ist an das Brandmeisternetz über HAMNET angebunden.
DMR ist eine neue Sprechfunkbetriebsart. Als Neueinsteiger ist eine ID-Registrierung notwendig.
Der Vorteil ist das Zweischlitzsystem (TS=Time Slot) auf einer Frequenz. Innerhalb der Zeitschlitze (TS1-TS2)
sind verschiedene Sprechgruppen (TG=Talk Groups) geschaltet.
Siehe unten
DMR ermöglicht Funkkontakte lokal, regional, national, europaweit und weltweit.
DMR TS-TG BM Liste DB0TN
| TS 1 | ||
|---|---|---|
| TG | Name | Beschreibung |
| TG 91 | weltweit | weltweit |
| TG 92 | EU | Europa |
| TG 910 | Deutsch ww | deutschsprachig weltweit |
| TG 920 | DACH | Deutschland-Österreich-Schweiz |
| TG 262 | DL | Anruf TG für DL |
| TG 232 | OE | verbunden mit Österreich |
| TG 228 | CH | verbunden mit Schweiz |
| TG xxx | Verbunden zu weiteren Ländern, siehe Country Code | |
| TG 9112 | EU | EMCOM EU, ausschließlich für Notfunk-Kommunikation! |
| TG 2627 | Baden-Württemberg | regionale Gruppe |
| TG 26271 | Baden | regionale Gruppe |
| TG 26200 | TAC1 | taktische ausweich TG von TG 262 DL |
| TG 26299 | TAC2 | taktische ausweich TG von TG 262 DL |
| TG 26233 | TAC3 | taktische ausweich TG von TG 262 DL |
| TG 26266 | TAC4 | taktische ausweich TG von TG 262 DL |
| TG 8 | Regional | mit TG Ortenau 26377 verbunden (Cluster) statischer TG-Verbund mit DB0TN und DB0LHR |
Im TS 1 sind alle TGs dynamisch (Aktivierung durch PTT-drücken) mit Ausnahme der TG 8
| TS 2 | |||
|---|---|---|---|
| TG | Name | Beschreibung | Netzverbund |
| TG 26271 | Baden | ||
| TG 8 | Regional | mit TG Schwarzwald-26277 verbunden (Cluster) | DB0KLI, DB0LHR, DB0RWP, DB0TN, DB0VS, DB0VSS, DB0VSS-2, DD9GJ, DL1GFM, DL1GFM, DM0VL, DM0ZF-1, OE8VIK |
| TG 9 | Lokal | sendet nur über DB0TN | - |
| TG 262997 | Echo - Test | Einstellung "Privat Call" | - |
Im TS 2 sind alles TGs statisch (immer aktiviert)mit Ausnahme der TG 26271
APRS-Digi/Igate
Frequenz 144,800MHz
seit 2008 mit UI-Digi
seit 2009 mit APRS4R
Der APRS-Digi digipeatet Datensätze (Koordinaten, Beacons,...) von Frankfurt bis Basel.
Was ist APRS genau?
Statistik RX / TX (Stand 22.11.08):
Die weiteste Station wurde aus 150km Entfernung von DB0TN gehört.
Die weiteste Station die DB0TN empfing war 100km weg.
In einer Zeitspanne von 48 Stunden empfing DB0TN 604 Packet
Der APRS-Einschub ist nun fertig und am Netz!
Nach über 20h Arbeitsstunden haben wir´s endlich geschafft. Ein großes Dankeschön geht
hierbei an Bernd DO3GB der mich in seiner Werkstatt sehr unterstützt hat und an Manfred DL2GKM
der mich bei der APRS4R-Programmierung unterstützt hat .
Der APRS-Digi mit WX-Anbindung wird mit APRS4R realisiert, Wobei APRS4R auf einem ASUS-Router läuft.
Das Motorola-Gerät und das TNC wurden vom ersten Einschub übernommen.
Seit 2011 befindet sich der ASUS-Router in der Digitaleinheit, um der Wärmeentwicklung vor zu beugen.
HAMNET
HAMNET-Link DM0ZOG seit 2011
HAMNET-Link DB0SKF seit 2014

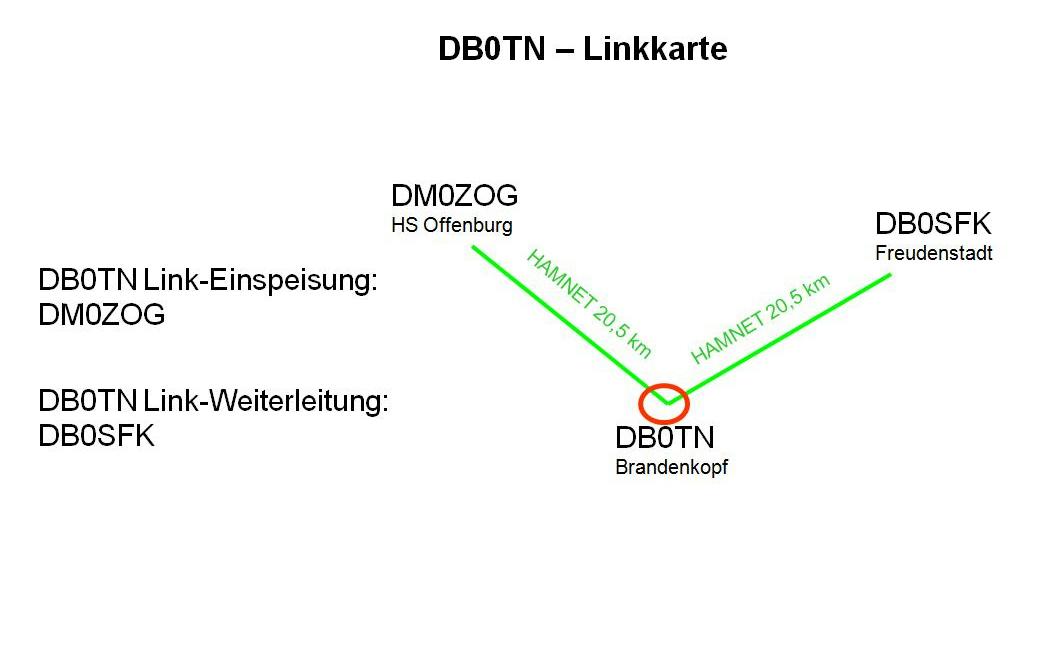

Die HAMNET-Links dienen für DB0TN als Trägermedium, da auf dem Brandenkopf kein Internetanschluss vorhanden ist.
Über den HAMNET-Link zu DM0ZOG erhalten wir die Anbindung an das Packet Radio-Netz und auch zum DMR-Server
als Anbindung für das DMR-Relais. Zudem ist vieles für den SysOP per Fernwartung steuerbar.

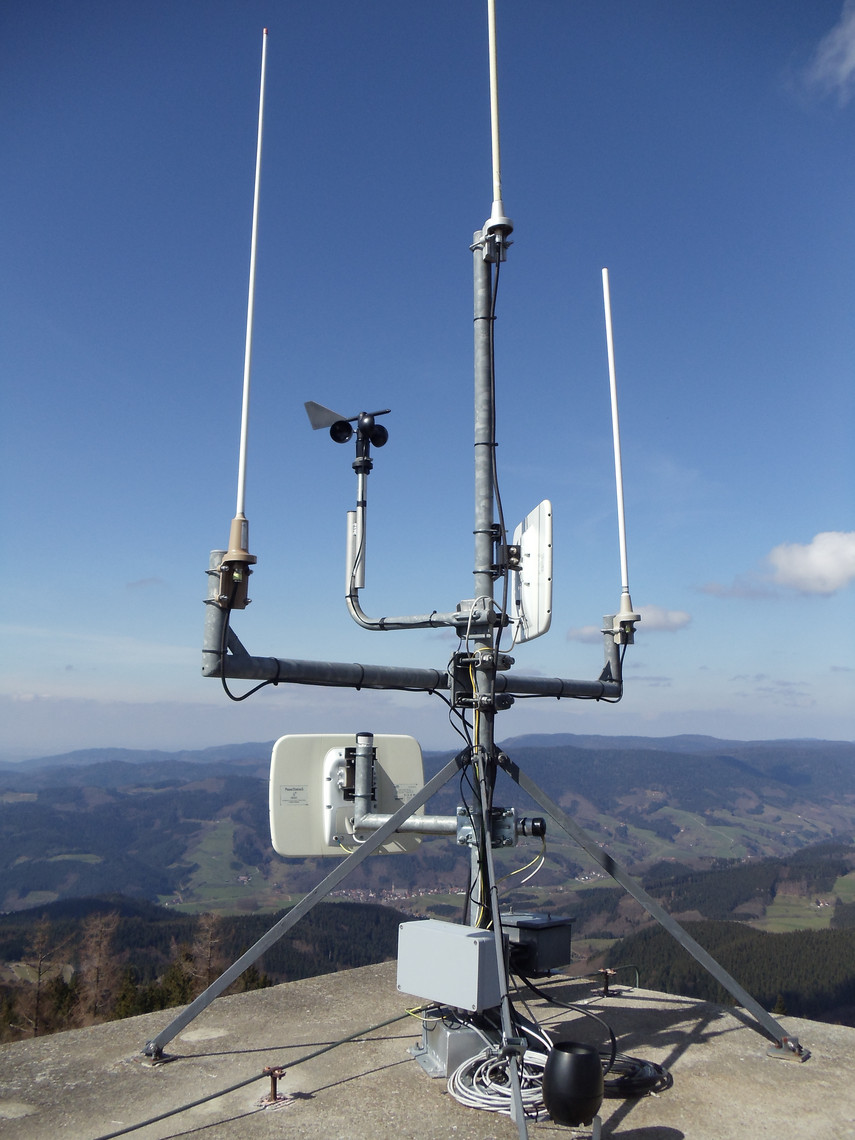

Als Hamnet-Antennen sind PowerStations5 von Ubiquiti im Einsatz.
Die Netzwerkverteilung wird durch ein Mikrotik-Router realisiert. An diesem Router werden die HAMNET-Links, APRS4R (APRS-Digi),
DLC7 (Packet Radio) und DMR verknüpft.
Über das HAMNET-DB sind zahlreiche HAMNET-Link Informationen und Status zu finden.
USV
Seit 2017
Die USV besteht aus einem Netzteil 230VAC – 24VDC/20A, Wandler 24VDC – 12VDC/20A, Tiefenentladeschutz, Ladeeinheit 24VDC und Akkupufferung 24V/65Ah.
Bei Stromausfall bleibt alles 4h am Netz um kurze Stromausfälle auf zu fangen. Nach 4h wird nur noch das FM-Relais und der HAMNET-Knoten (2x Powerstation und Mikrotikrouter) durch die USV versorgt. Beim Test betrug die Gesamtpufferzeit ca. 54h.
Um die USV zu testen, wird durch ein Taster die USV von 230VAC getrennt. Wenn durch den Tiefenentladeschutz (Umin=19,8V) die Last getrennt wird, wird 230VAC wieder zugeschaltet. Dieser Test wird zukünftig nicht nur manuell, sondern auch über ein Webinterface gestartet.
Durch die Notstromversorgung ist das FM-Relais, HAMNET-Knoten und DMR-Relais Notfunktauglich.
Historie
2020
Abbau DMR-Relais(Leihgabe Motorola DR3000)
Inbetriebnahme DMR-Repeater (MMDVM)
2017
USV mit Akkupufferung 24V / 65Ah
Akkupufferung DMR-Relais 12V / 55Ah
2015
Aufbau neuer 19" Schrank
Inbetriebnahme MicroTik-Router
Inbetriebnahme DMR-Relais(Leihgabe Motorola DR3000)
2014
Abbau 1,2GHz Link zu F6KFG Champ du Feu
Aufbau und Inbetriebnahme HAMNET Linkt zu DB0SKF Freudenstadt
2013
Inbetriebnahme neues 70cm Phonie-Relais mit Steuerung
Prüfung durch die BnetzA
2011

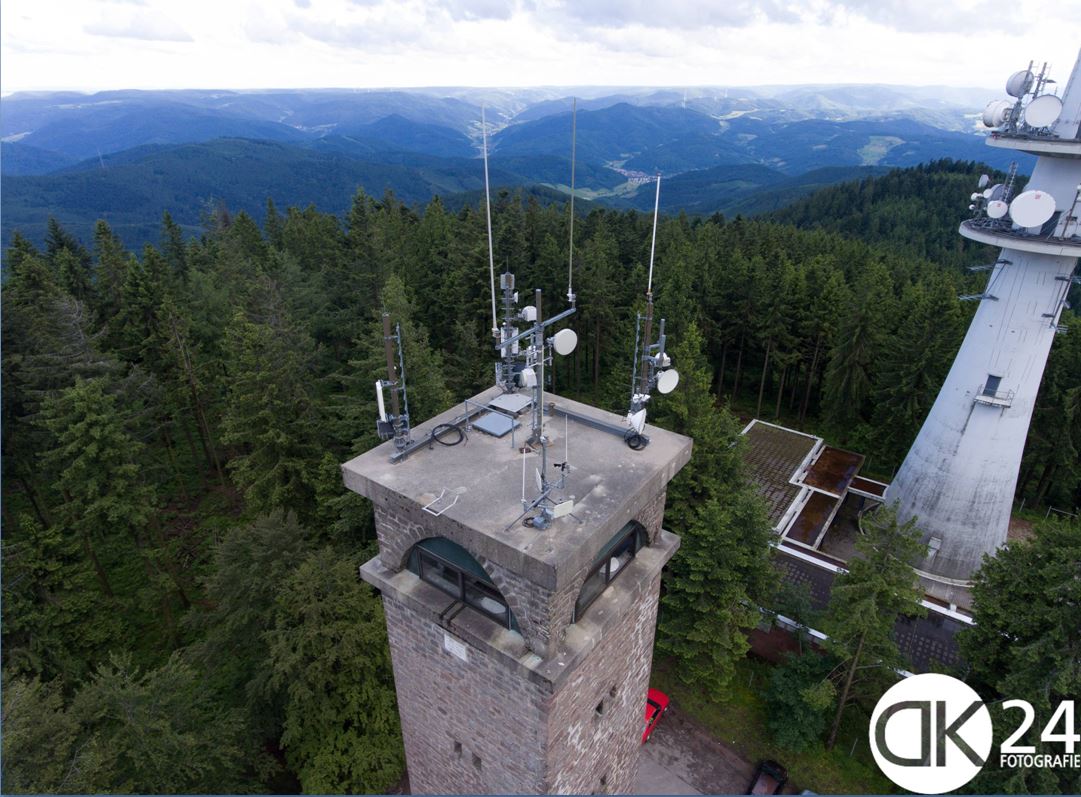

Umbau der Antennenanlage
Aufbau Digitaleinschub für APRS/Packet
Aufbau und Inbetriebnahme HAMNET Linkt 5,6GHz zu DM0ZOG HS-Offenburg
Inbetriebnahme 1,2Ghz Link zu F6KFG Cham due Fue
Inbetriebnahme 9k6 Packet Einstieg
2010
HAMNET Linktest 5,6GHz DM0ZOG-DB0TN
2009
Austausch der Antenne des 9k6 PR-Einstiegs
Linktest 1,2GHz F6KFG-DB0TN
Inbetriebnahme der Wetterstation mit APRS-Anbindung
APRS-Digi erweitert auf APRS4R (ASUS-Router)
2008
Umbau der Antennenanlage
Inbetriebnahme APRS-Digi (UI-Digi)
2000
Aufbau 9k6 Packet-Einstieg
Aufbau 1,2GHz Link zu DB0HP Plettenberg
1977
Aufbau Standort Brandenkopf DB0TN
Aufbau Phonie-Relais
