DB0BPY
Die zwei Relais-Stationen werden zur Verbesserung der Funklage im Pyrmonter- und im Wesertal vom nahen Berg betrieben:
im 23-cm-Band auf der Frequenz 1.298,300 MHz
(Eingabe: -28 MHz)
im 70-cm-Band auf der Frequenz 438,750 MHz
(Eingabe: - 7,6 MHz)
Die beiden Relais (70cm/23cm) mit dem Rufzeichen DBØBPY befinden sich auf der Ottensteiner Hochebene oberhalb Bad Pyrmonts in JO41PW.
Durch ihren exzellenten Standort mit einer Höhe von ca. 350m über n.N. verfügen sie über einen recht grossen Einzugsbereich.
Betrieben und betreut werden die Relais von der Relaisinteressengemeinschaft des OV Bad Pyrmont.
Des weiteren wird jeden Sonntag ab 10.30 Uhr über das 70cm Relais der Rundspruch aus Hannover des Ortverbandes H13 übertragen.
Wer eine finanzielle Hilfe (Spende) tätigen möchte:
Weserbergland Relais e.V.
IBAN: DE64254513450000020933
BIC: NOLADE21PMT
Stadtsparkasse Bad Pyrmont
oder per paypal und andere
Ansprechpartner ist Jürgen, DL5QD
dl5qd(at)darc.de
Eine Geschichte in Bildern

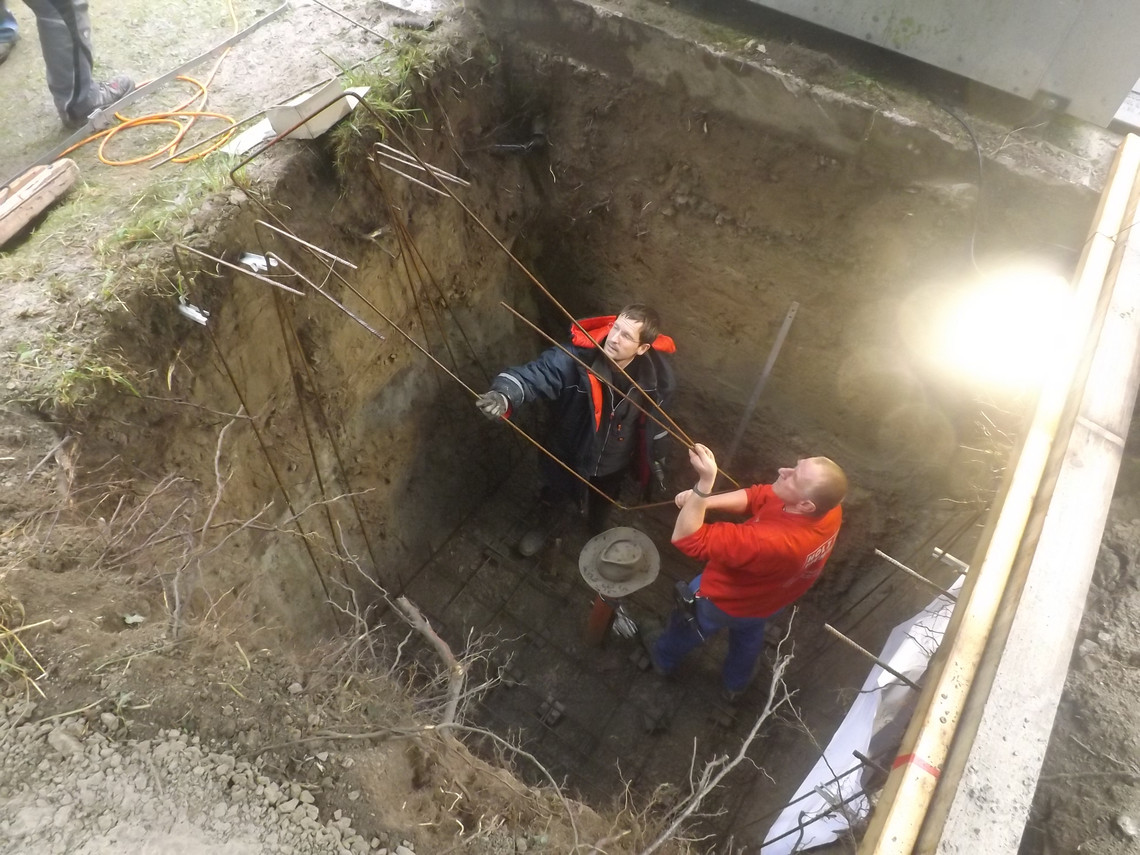

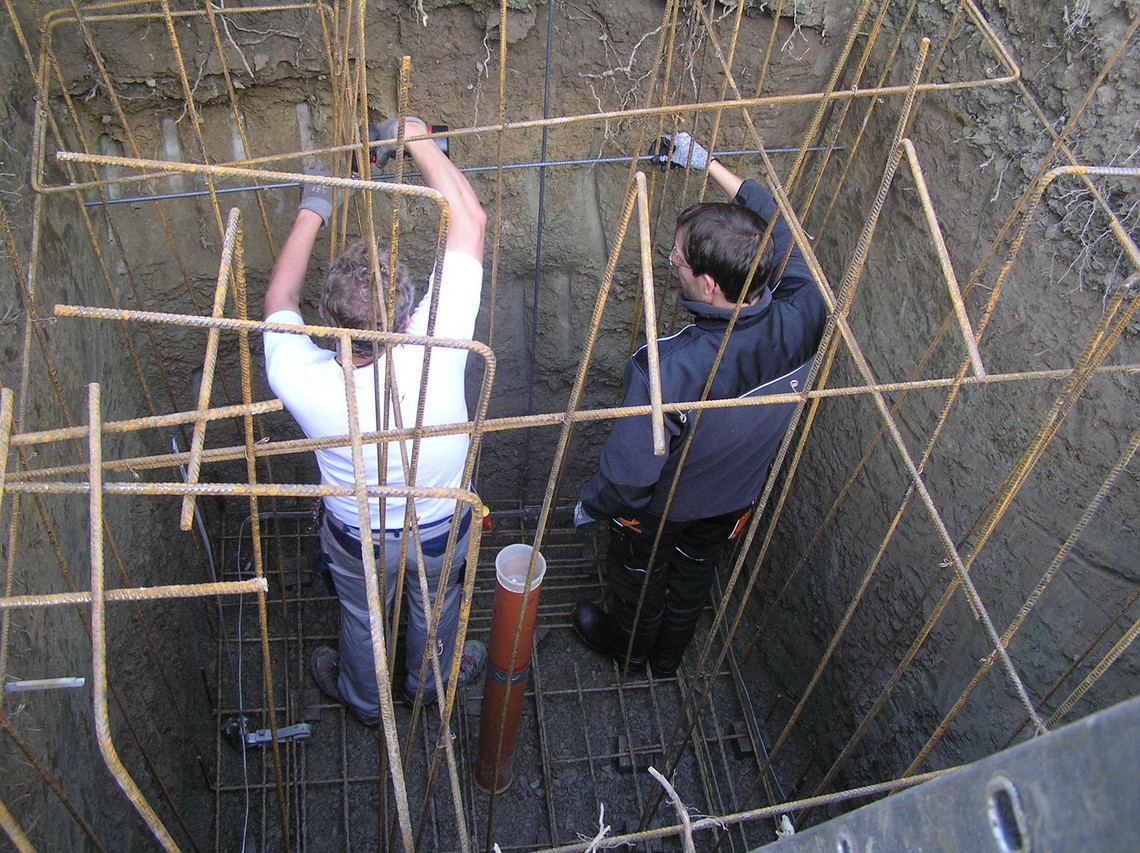

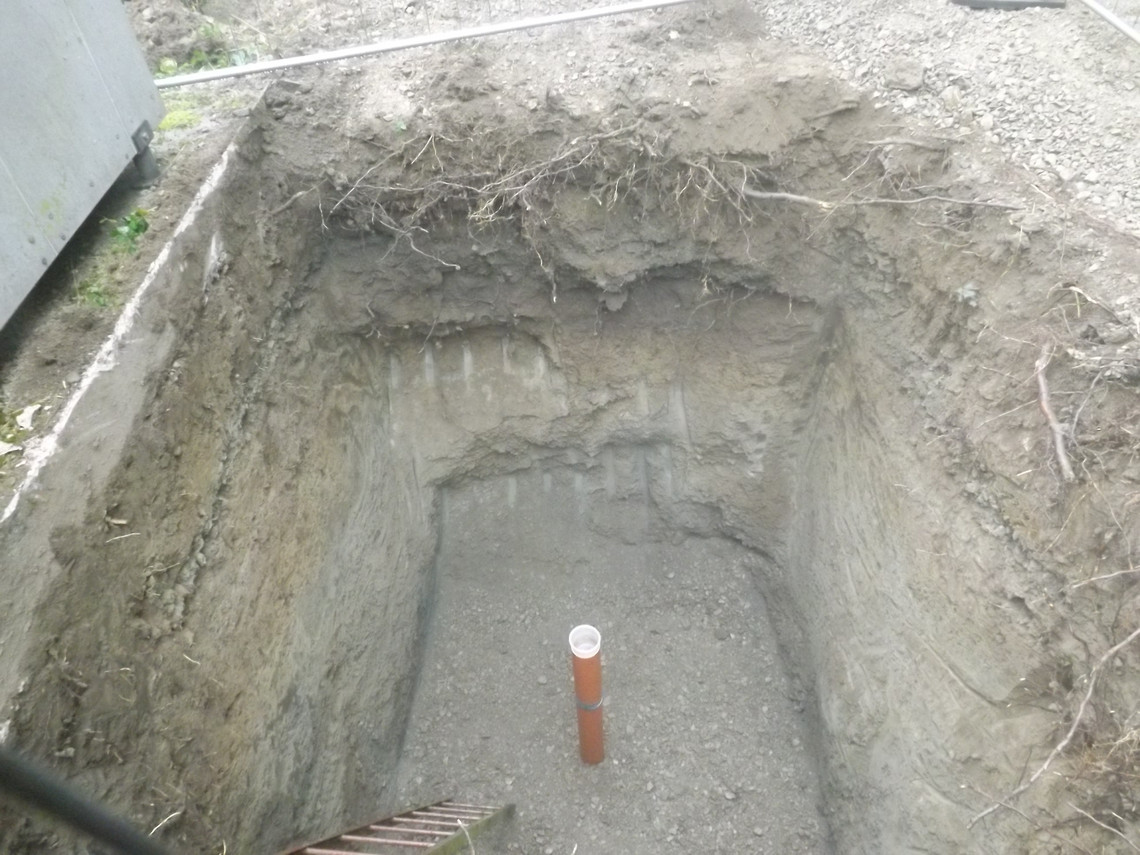

... am Anfang war ein Loch von 2,3 x 2,3 x2,3m...

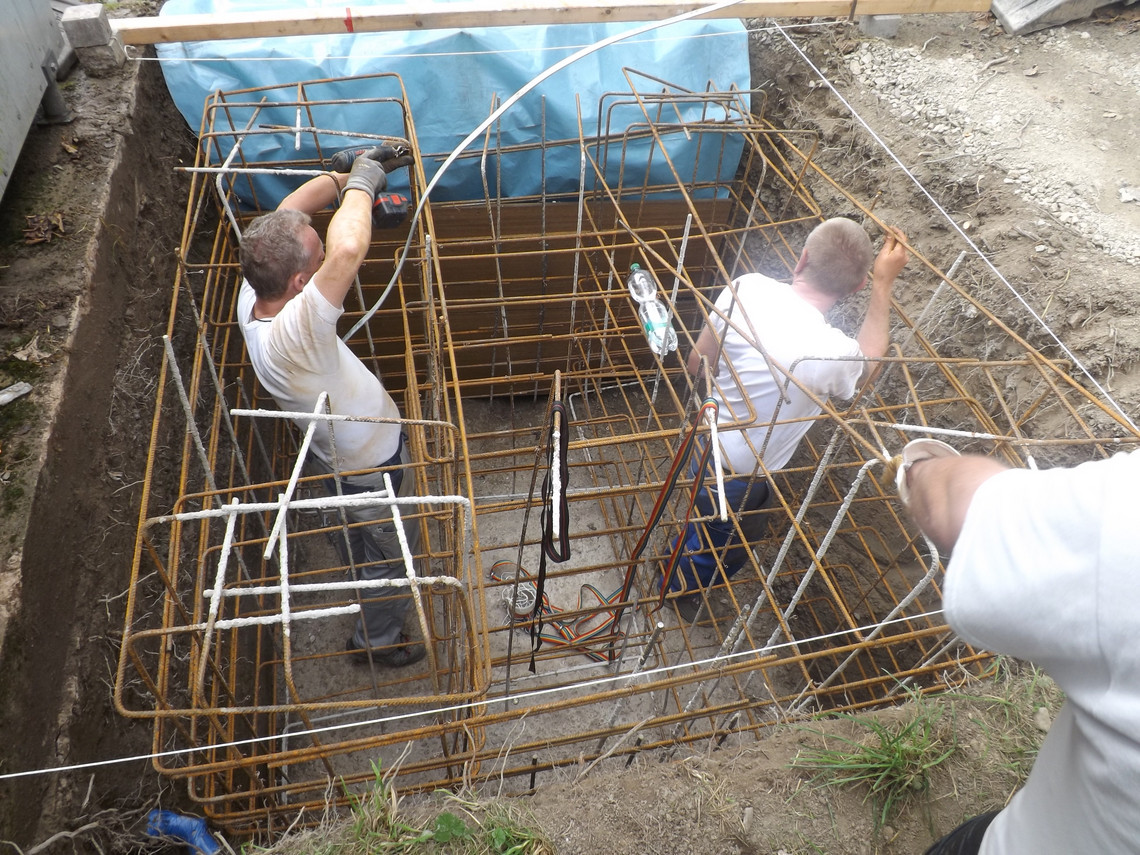

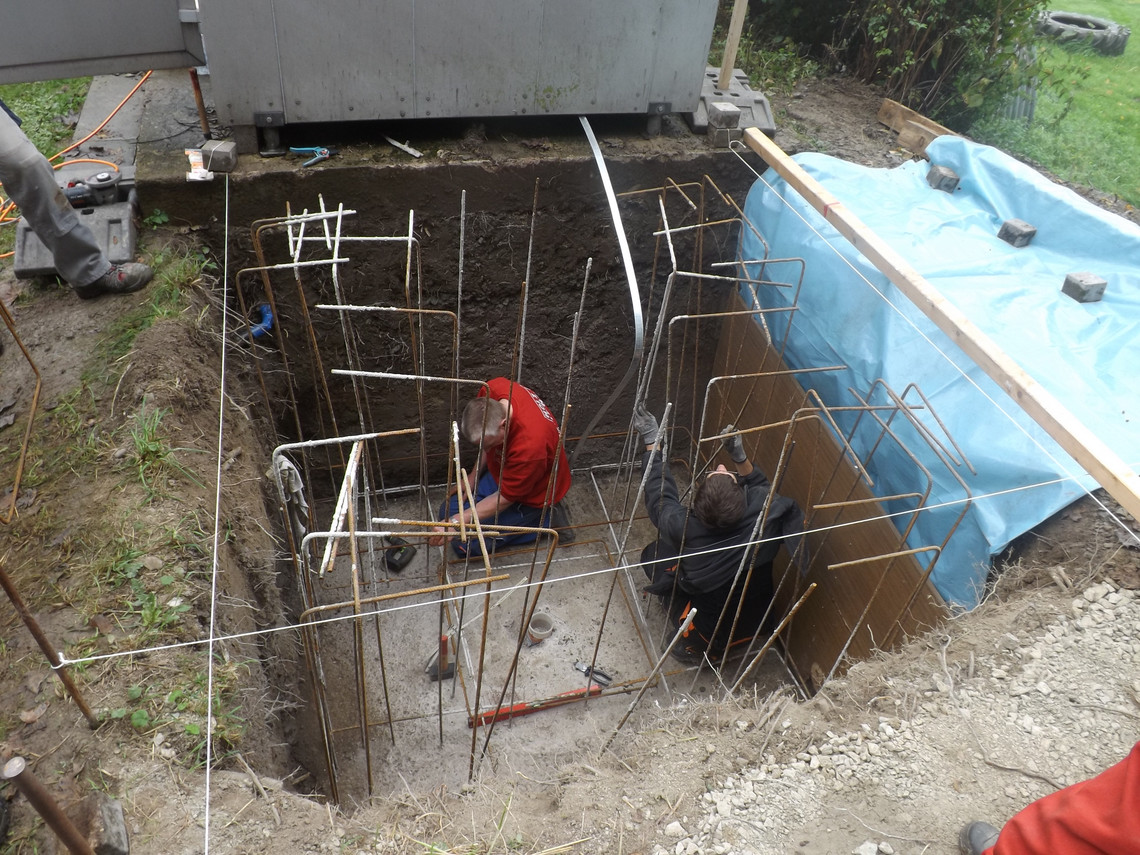

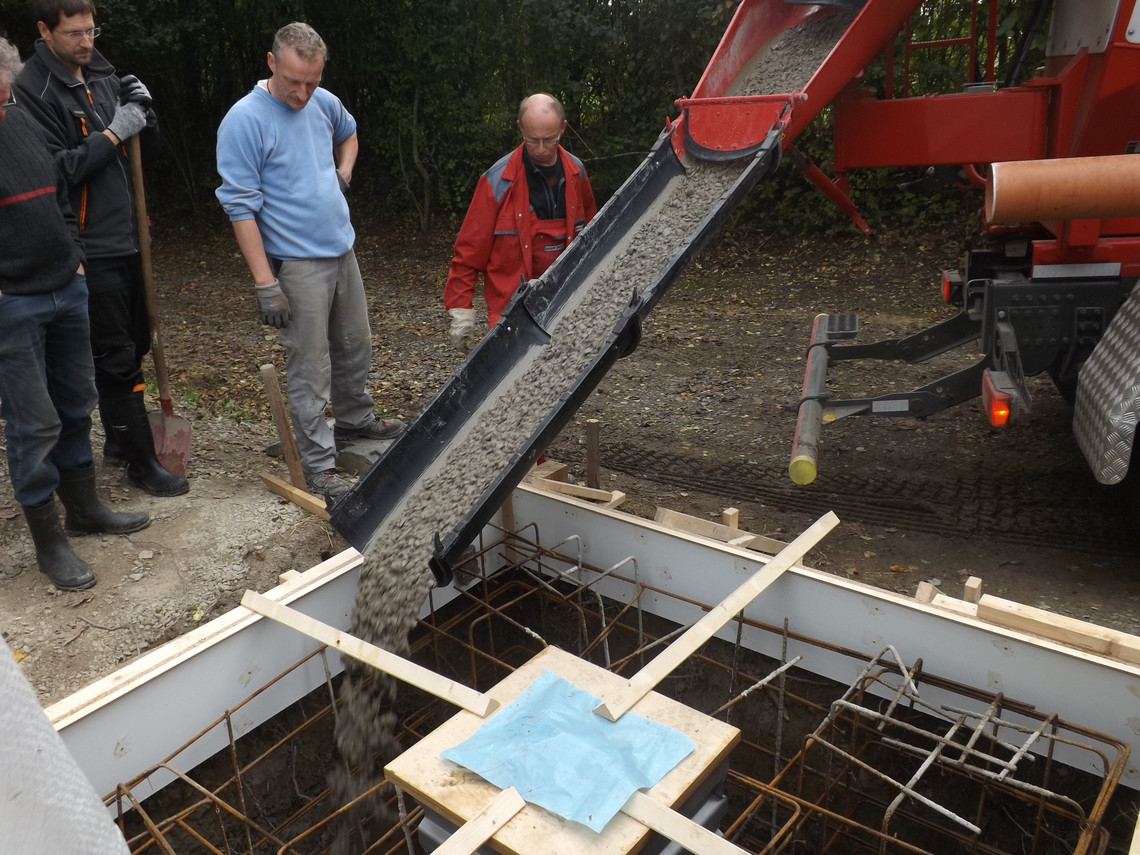

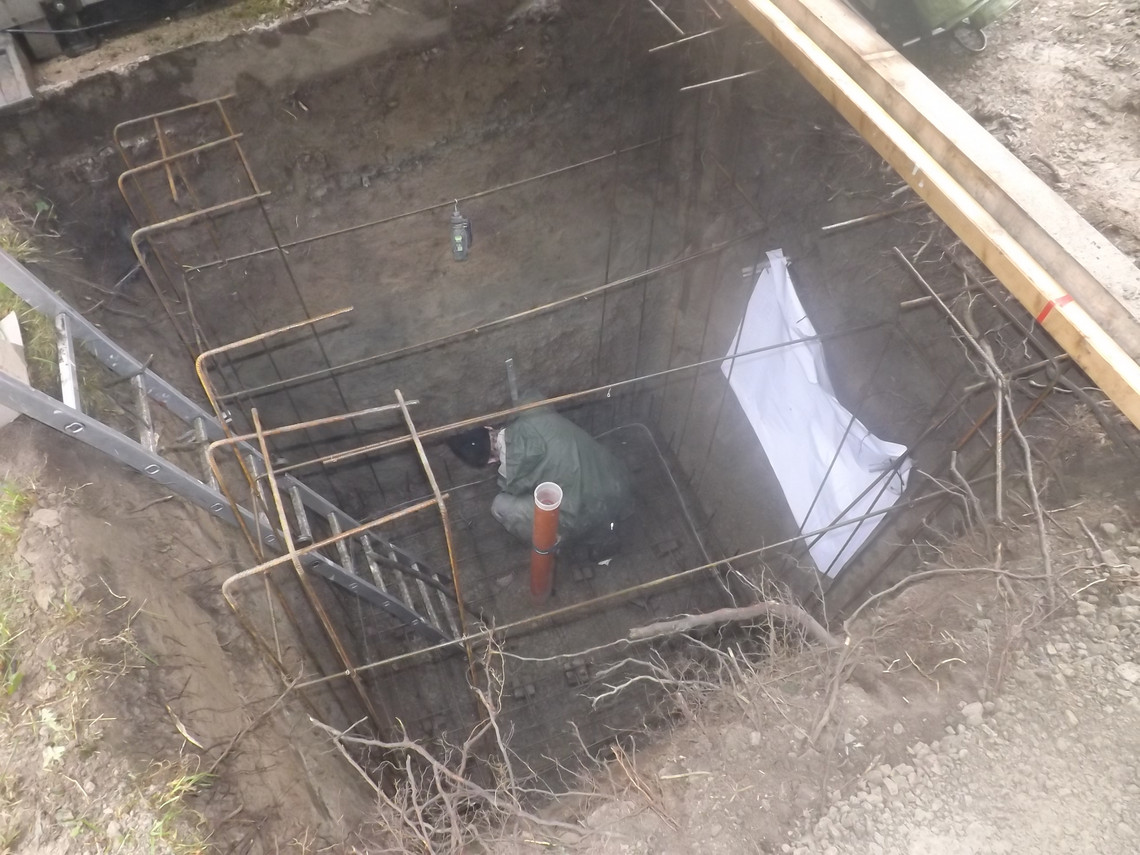

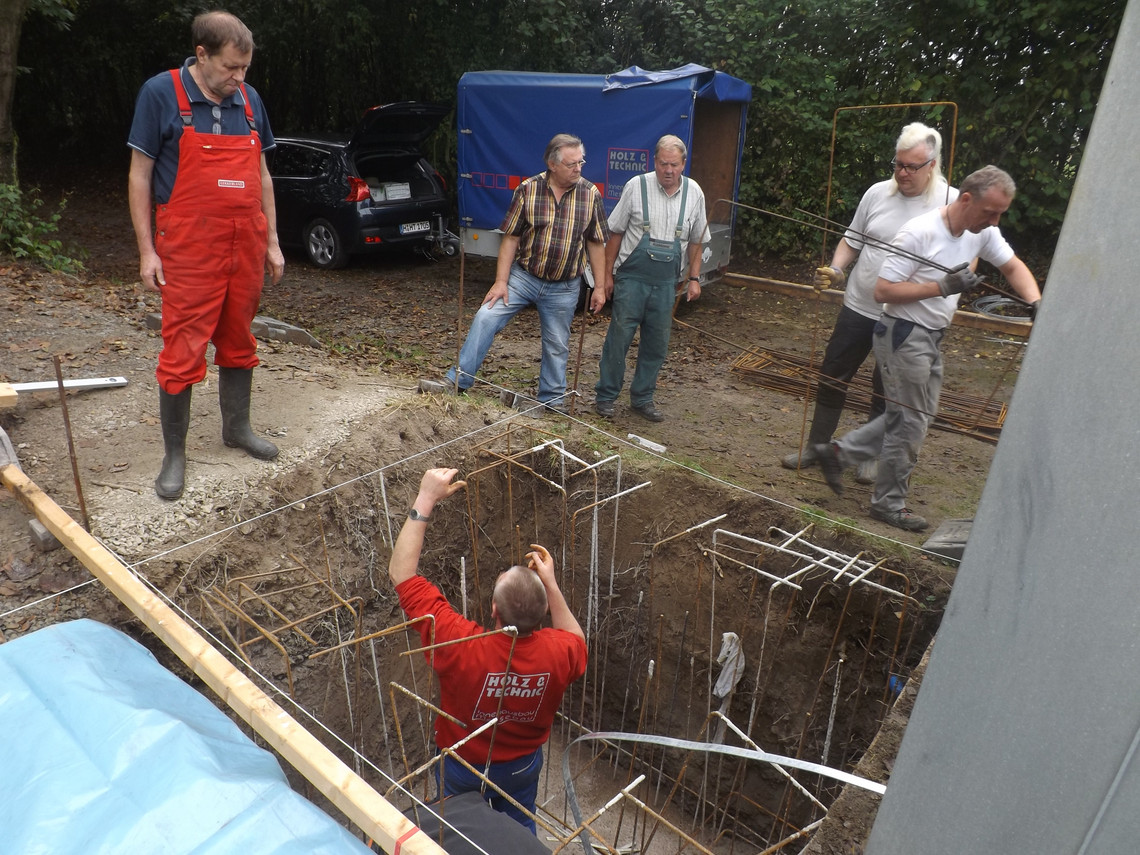

... und viel Metall, aber im Laufe der Zeit ...

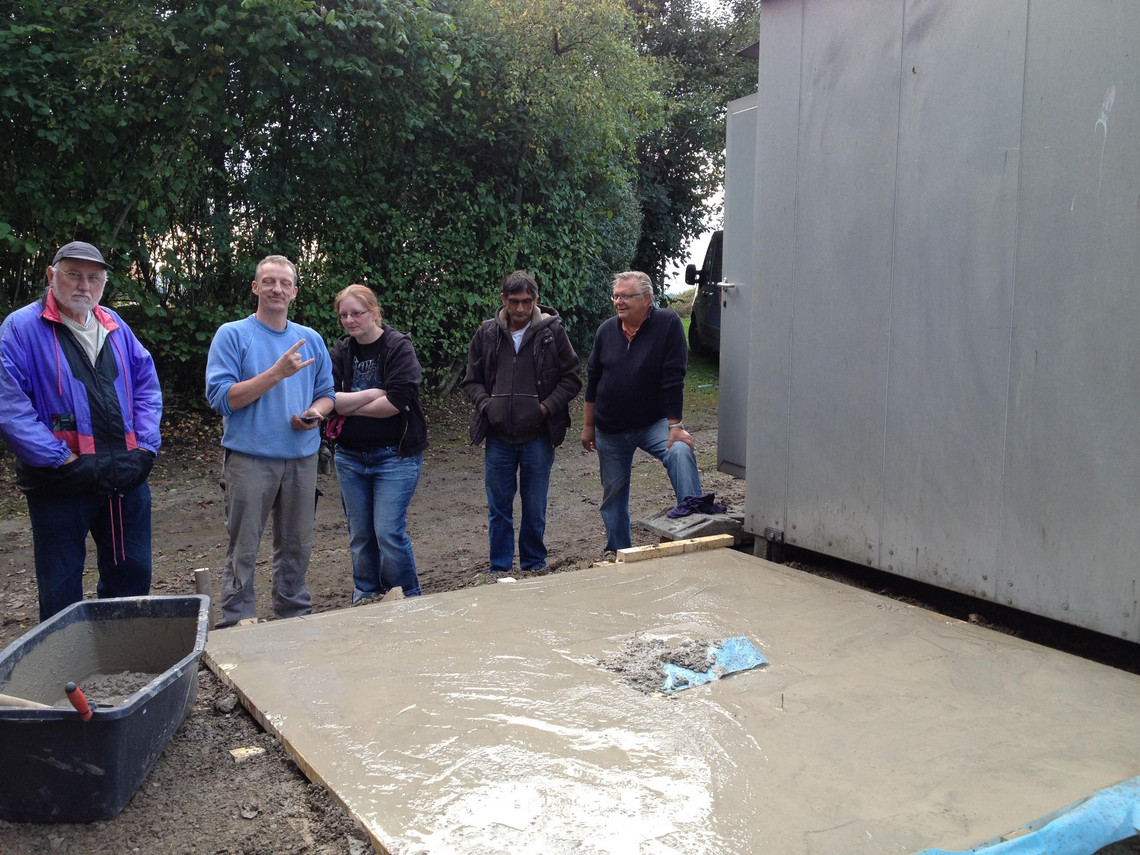

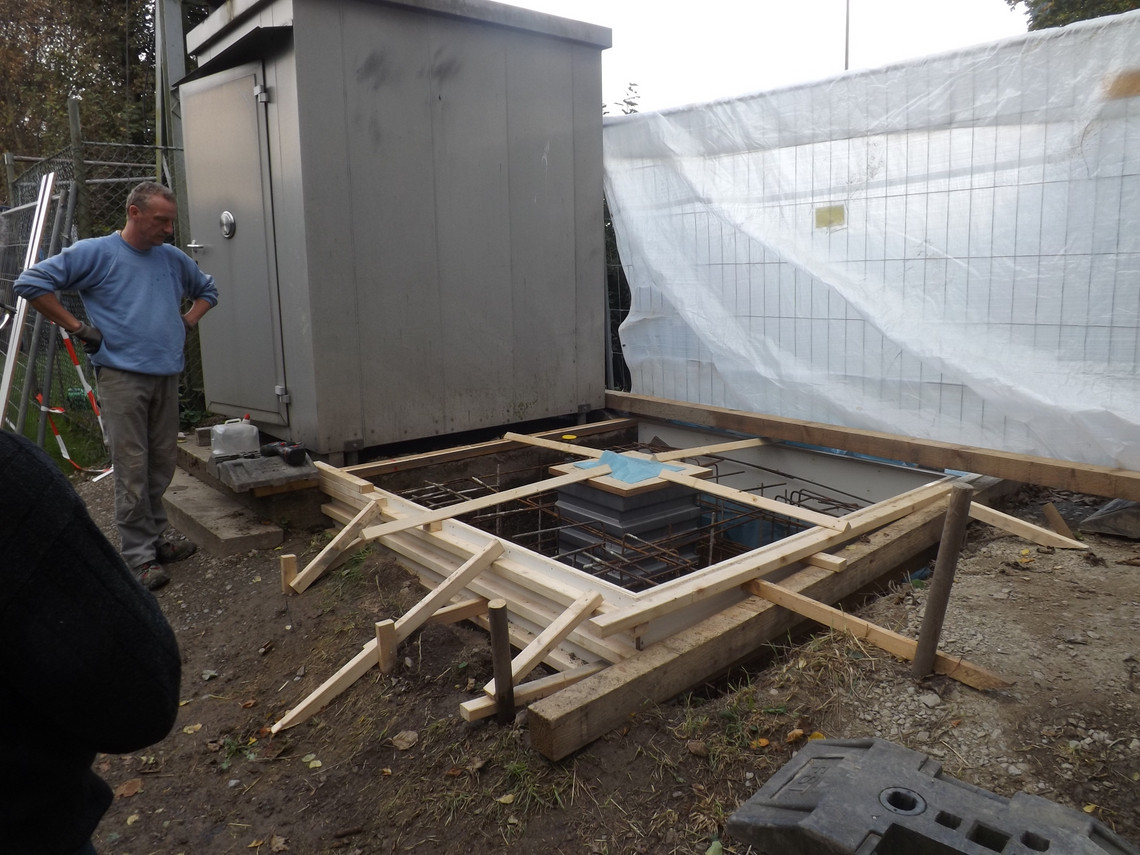

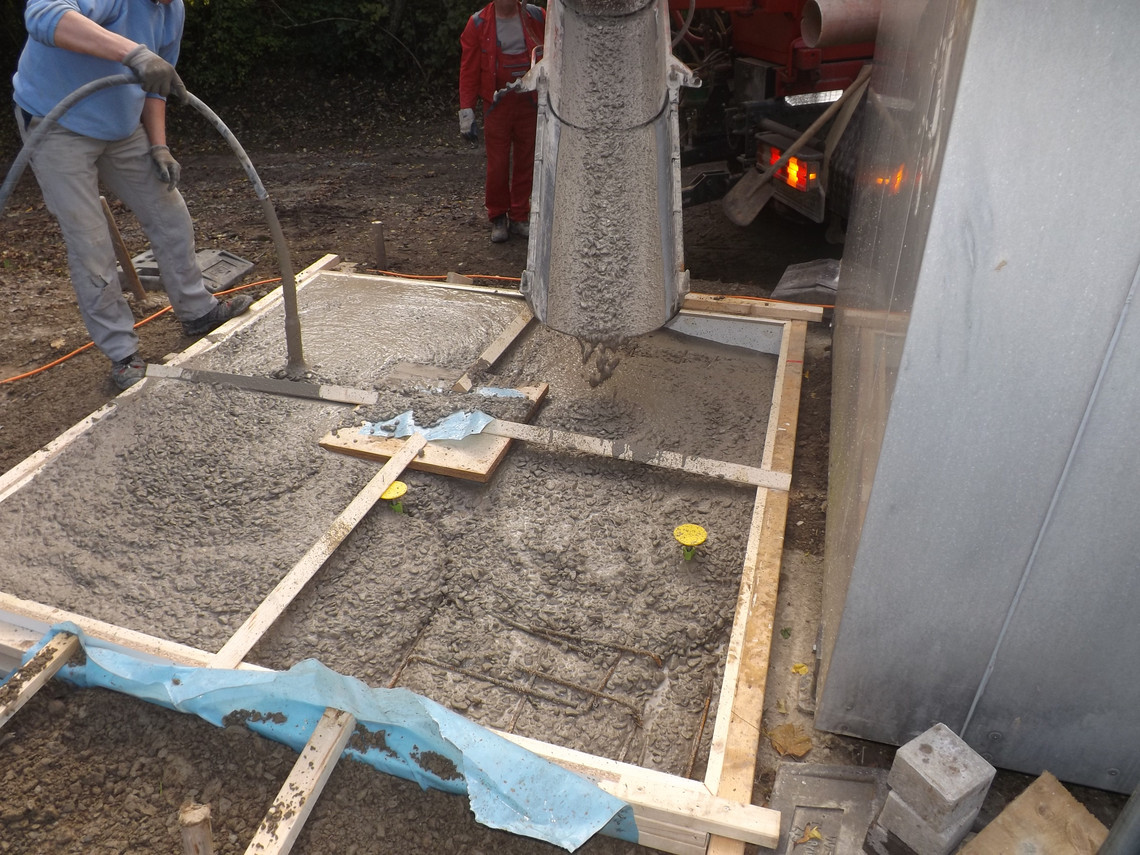

... ist auch dieses Loch mal zu ...

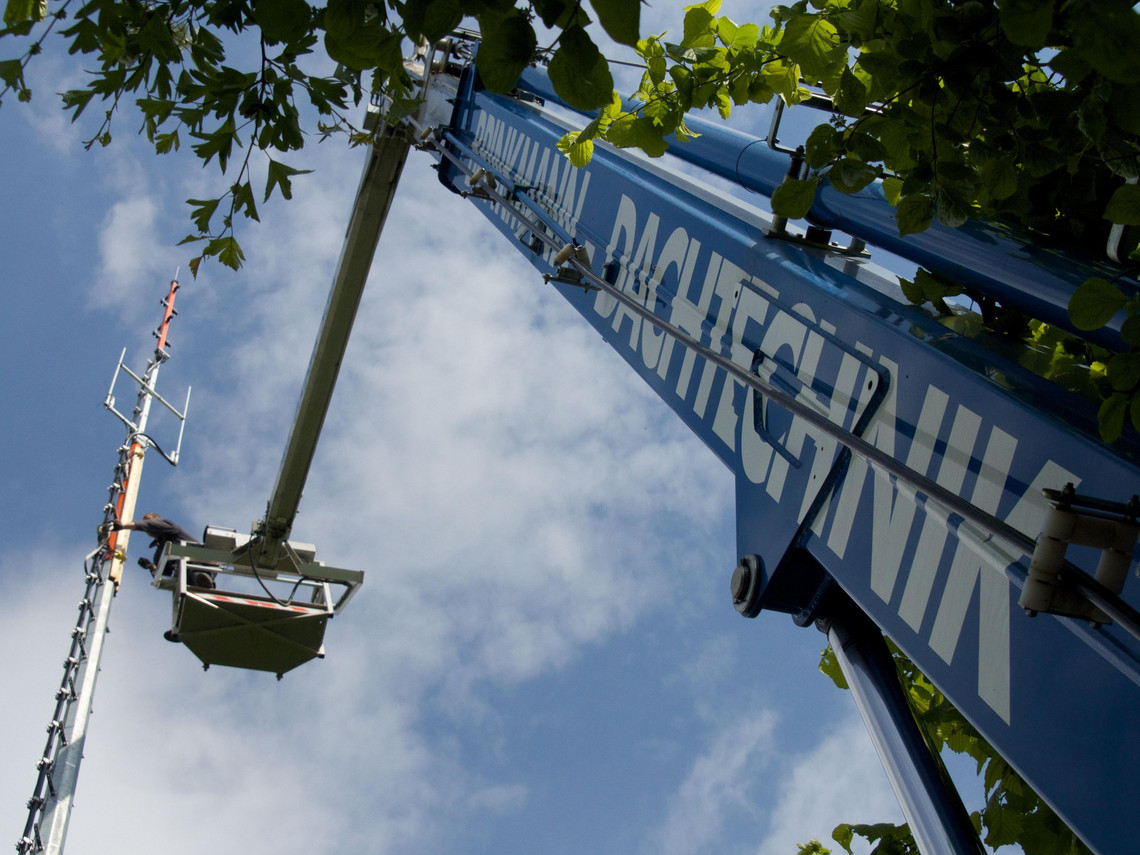

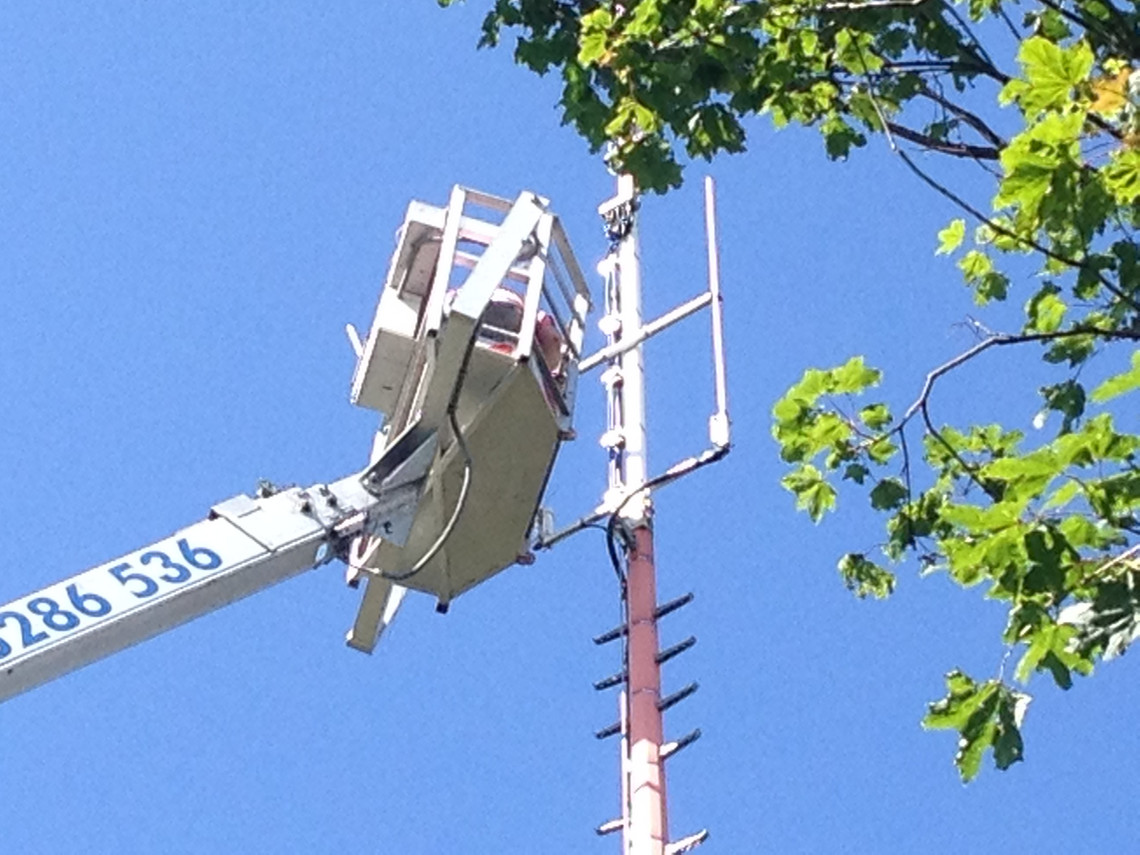

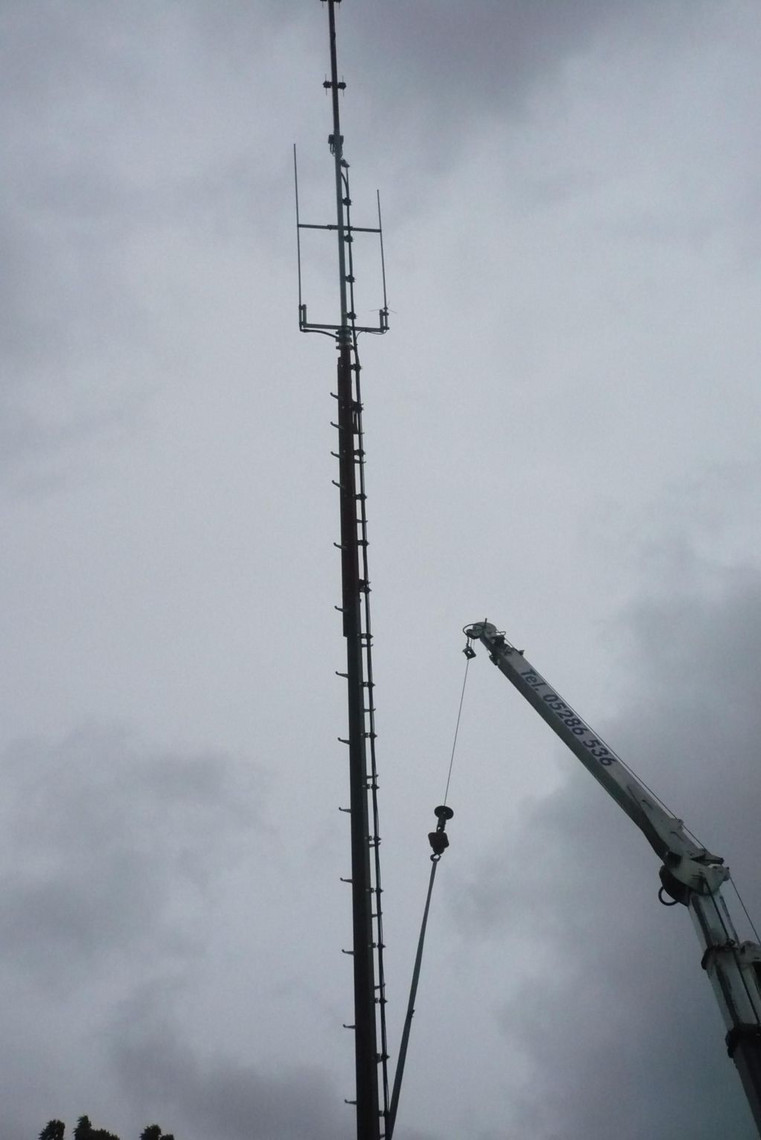

...und der Mast wird aufgebaut.
Die Technik im Detail

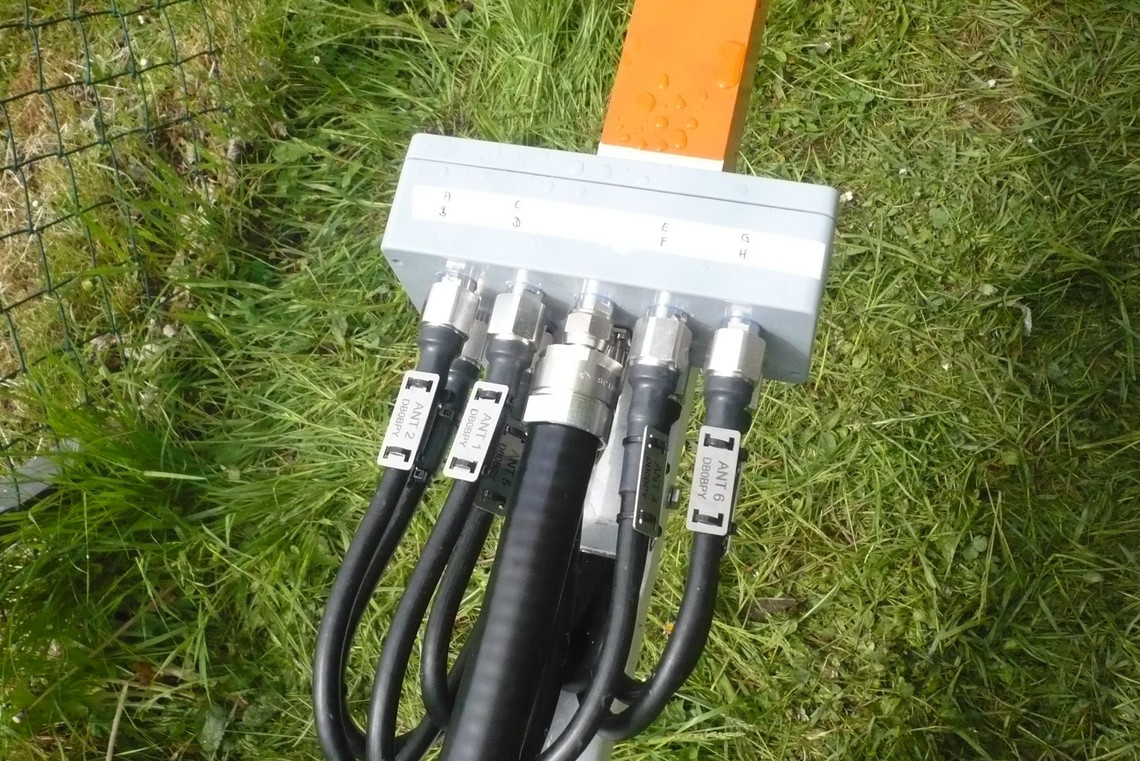

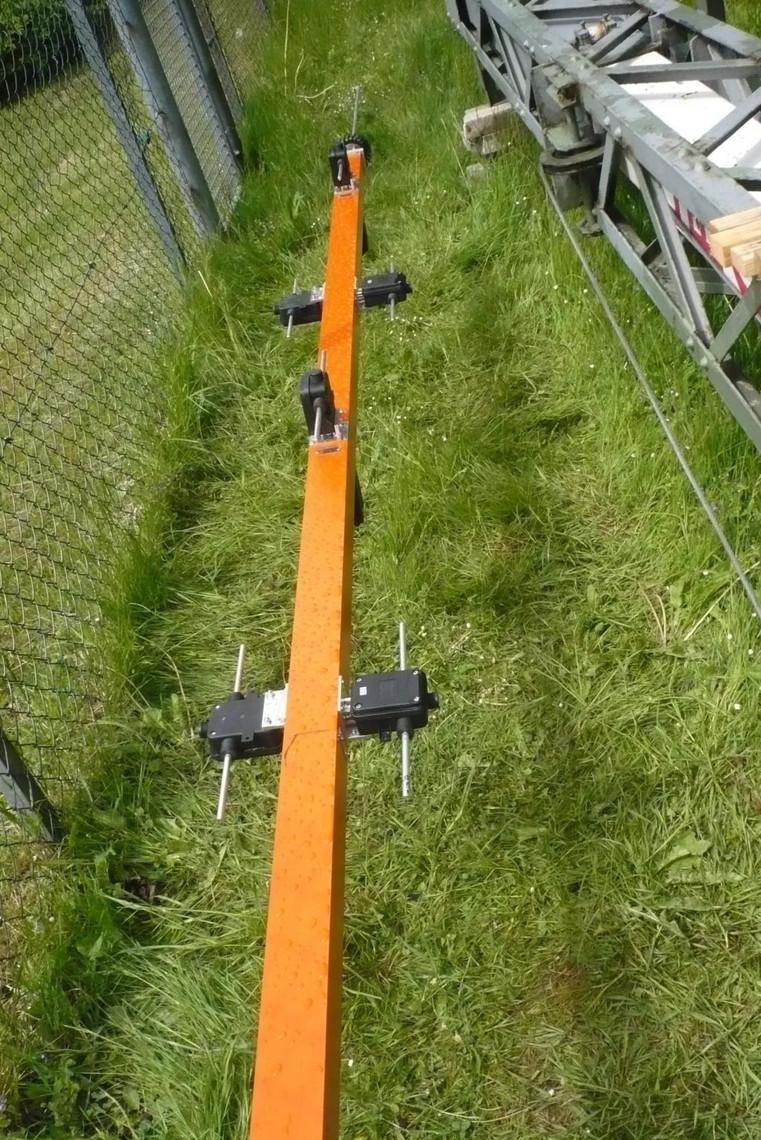

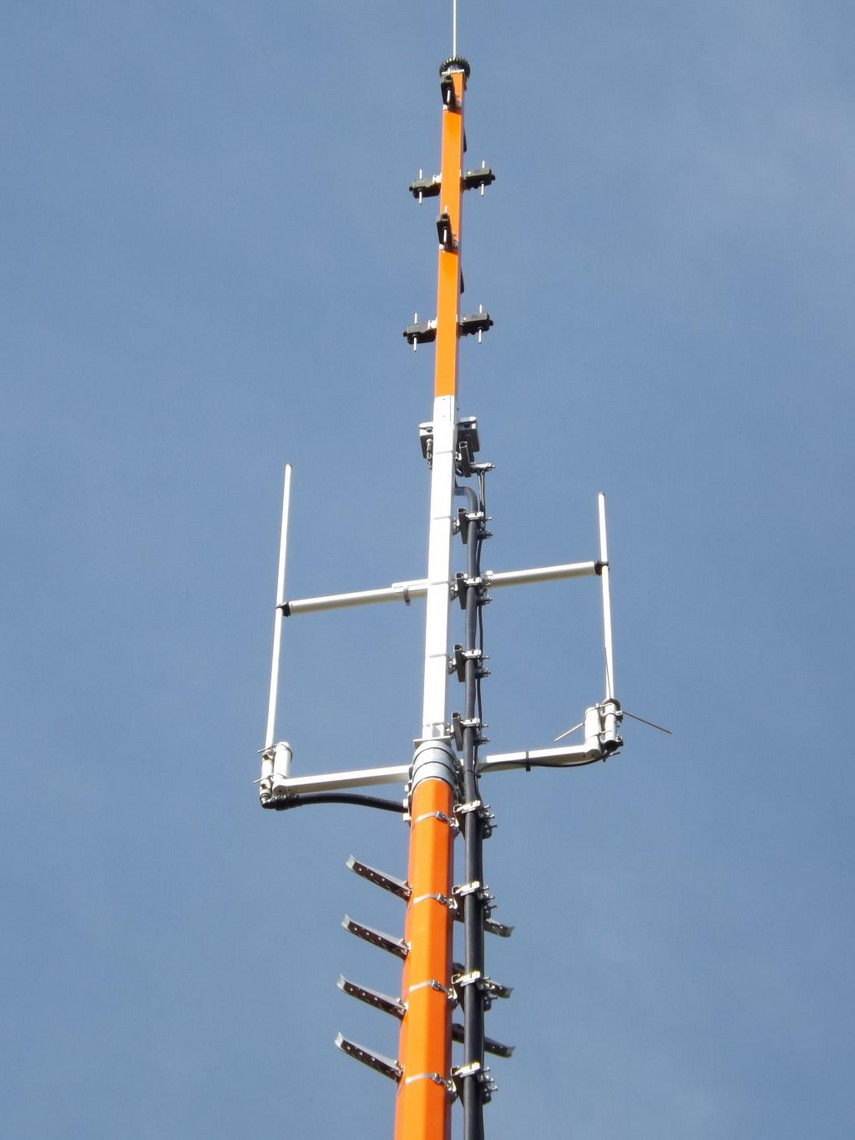

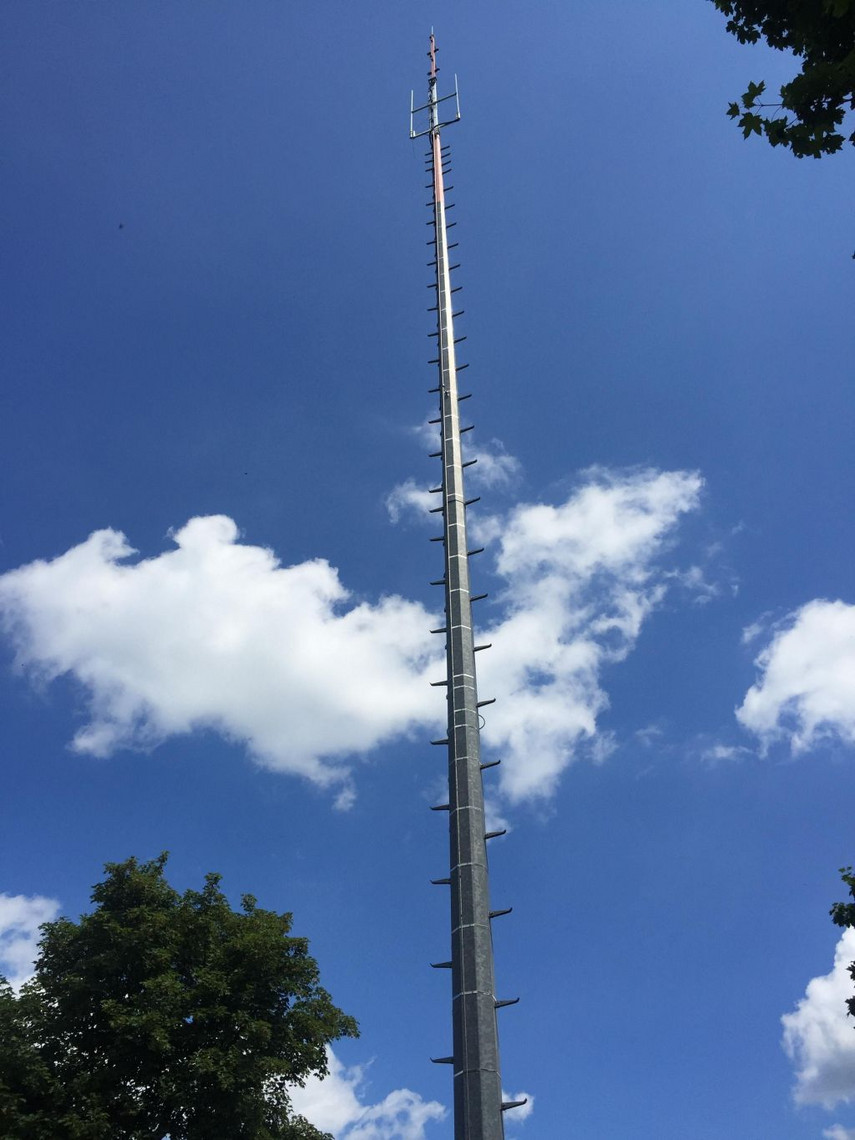

Die Antennenanlage besteht aus 8 Dipolen für 70 cm in ca 23m über Grund. Diese werden über einen 8 fach Combiner mit dem dicken Koaxkabel verbunden. Eine Vertikal für 23 cm befindet sich 20m über Grund. Daneben ist noch eine freie Vertikal für 2m und 70cm. Eine isolierte Querstrebe gibt den beiden Antennen zusätzlichen Halt.
Unsere Mitglieder
DC2PI Lars DG2JM Rainer DG2OAV Jochen DG2OAW Doris
DG6OAG Klaus DG8YIC Alex DG8YID Carsten DH0OAH Peter
DJ2JK Jochen DJ4QX Michael DJ5FK Terry DJ5QX Mathias
DJ6AU Hans DK2OH Johannes DK2TN Thomas DK4DH Dieter
DK8HC Chris DL1MA Thorsten DL2EBZ Bodo DL3QU Manfred
DL4QG Jürgen DL4QK Ernst DL5OF Hannes DL5QD Jürgen
DL6FB Frank DL6YDH Otto DL8AAF Karl-Heinz DL9HK Henrik
DO1HMB Michael DO1KDS Klaus-Dieter DO2DGW Dieter DO2OHM Hasso DO4JV Josef
Amateurfunkrelais DB0BPY
(von Jürgen, DL5QD)

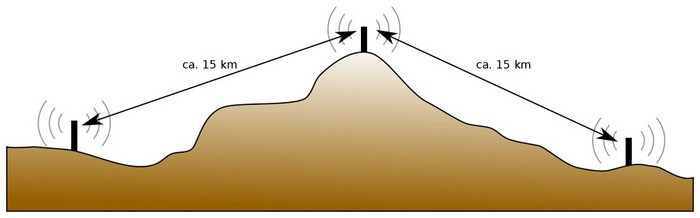

Eine Relaisstation (auch Relaisfunkstelle oder kurz Relais) ermöglicht durch automatischen Empfang und Wiederaussendung von Funksignalen eine Übertragung über größere Strecken, als mit einer direkten Verbindung möglich wäre. Ein Relais in der Funktechnik ist eine fernbedient arbeitende Funkstation, üblicherweise auf einem exponierten Standort, die durch Umsetzung und Verstärkung der Signale von einer Eingabefrequenz (Empfangsfrequenz) auf einer Ausgabefrequenz (Sendefrequenz) Verbindungen von festen, portablen oder mobilen Funkstationen in unterschiedlichen Diensten, oft Telefonie (Sprechfunk) ermöglicht. (Quelle:Wikipedia)
Amateurfunkrelais Bad Pyrmont
Im Raum Bad Pyrmont haben sich 1976 einige Funkamateure zusammengeschlossen und somit den Grundstein für die heutige Amateur-Relaisfunkstelle Weserbergland e.V. gelegt. Es hat sich ein Verein gegründet, der sich zum Ziel gesetzt hat, dass Amateurfunkrelais DB0BPY, so das amtliche Rufzeichen, zu betreiben und zu unterhalten.
Wichtige Eckpunkte der Vereinsgeschichte sind am Ende dieses Berichtes zusammengestellt.
Derzeit besteht der Verein aus 23 Mitgliedern. Der gesamte Unterhalt für Technik, Strom, Versicherungen, Gebäude, Mast etc. wird rein aus den Mitgliedsbeiträgen und durch Spenden finanziert. Vergessen darf man aber auch nicht den nicht unerheblichen ehrenamtlichen Arbeitseinsatz, der notwendig ist um einen reibungslosen Betrieb sicherzustellen.
Weitere Mitglieder und Spenden sind herzlich willkommen.

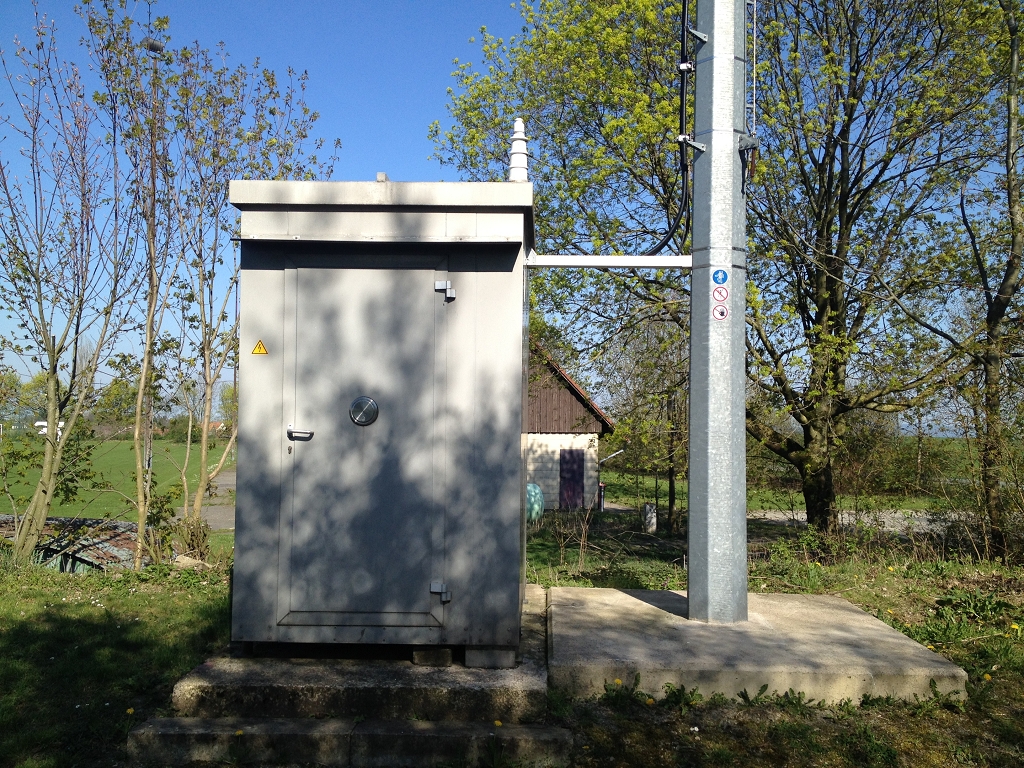

Das Amateurfunkrelais DB0BPY befindet sich auf der Ottensteiner Hochebene im Ortsteil Kleinenberg / Windmühle / Sportplatz.

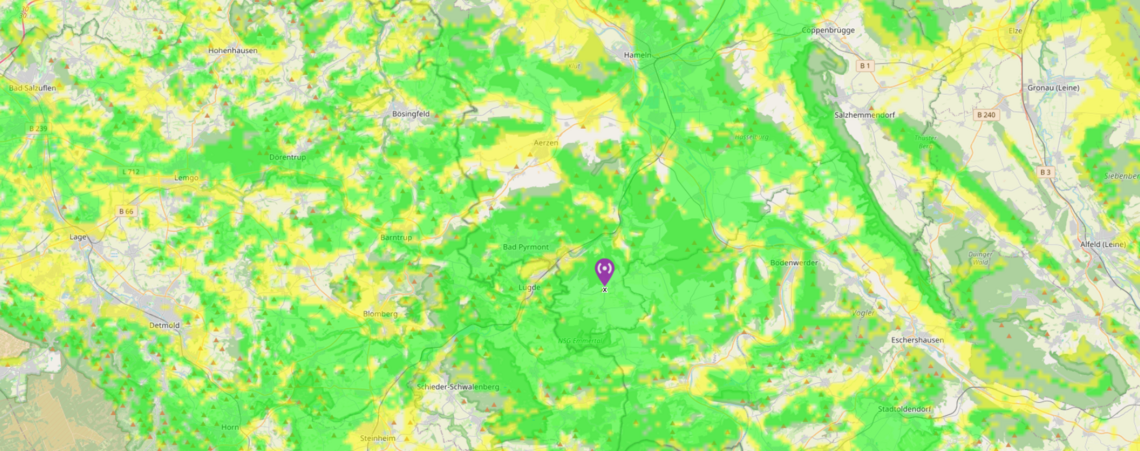

Der Versorgungsbereich liegt im Umkreis von ca. 50 km um diesen Standort und ist ein wichtiger Bestandteil zur Funkversorgung im Weserbergland. Es ist eine ständige Verbindung im Bereich von Hannover nach Bielefeld, oder Warburg bis Rinteln möglich.
Bei besonderen Wetterlagen bilden sich sogenannte Überreichweiten. Dann hört man schon mal Stationen von der Zugspitze, aus Dänemark, Holland oder Polen.
Vereinsgeschichte DB0YP, DB0RI, DB0BPY
27.02.1976
außerordentliche OV-Versammlung.
Dabei ist die Empfehlung ausgesprochen worden, eine Relaisinteressengruppe zu bilden.
26.03.1976
Gründung der „Interessengruppe Bad Pyrmont des FM-UHF Weserberglandrelais DB0YP“ mit 15 Mitgliedern.
1 Reckemeier, Heinrich DJ9YW
2 Gabriel, Jürgen DB6OI
3 Schmidt, Helmut DL3DY
4 Stürmer, Wilhem DJ2YM
5 Bungenstock, Dieter DJ9YV
6 Kleinsorge, Ernst DB7YB
7 Brockmann, Rolf DC0QK
8 Zimmermann, Henrik DK9OF
9 Schiller, Adolf DL6QJ
10 Schulze, Reinhold DJ9XU
11 Schulze, Siegfried DJ5MK
12 Drüge, Paul DJ3JL
13 Grossu von Wachter, Stefan DK5EM
14 Preuss, Helmut DJ9QQ
15 Ahlburg, Heinz DJ3MG
17.05.1976
DB0YP erstmalig offiziell am Standort Windmühle (Garage/Holzmast) in Betrieb.
05.07.1978
OV-Versammlung zur Vorbereitung eines eingetragenen Vereines
(Gründungsversammlung des in dieser Form noch heute bestehenden Vereines)
15.08.1978
Auflösung der Relaisinteressengruppe bei gleichzeitiger Neugründung des Vereins
"Amateur-Relaisfunkstelle Weserbergland e.V.".
11.10.1978
Gestattungsvertrag für den Mast mit der Stadt Bad Pyrmont
05.12.1978
Konstituierende Sitzung mit Unterschriften der „neuen“ Gründungsmitglieder
1978-1979
Bau des Antennenmastes. Der Mast ist eine Spende von Dieter DJ9YV.
Konstruiert und gebaut wurde der Stahlgittermast durch den OM Helmut Preuß, DJ9QQ
September 1979
UHF Relaisfunkstelle Weserbergland mit den ersten vereinseigenen Geräten in Betrieb.
Ab Juli 1980
Anlage am neuen Standort (Mast mit Gerät im Sportheim)
1980
Manöverschaden am Gelände (Zaun und Weg) des Relais
Nacht 4. auf 5. Juli 1986
Blitzschlag und Totalausfall (Abbrand) des Relais DB0YP
Vermutlich ist der Blitz in die Flutlichtanlage des Sportvereines eingeschlagen. Aufgrund der verwendeten Erdung (Nullung) der Flutlichtanlage und des relativ hohen Unterschiedes im Erdungswiderstand der Anlagen 42,8 Ohm Sportverein zu 0,8 Ohm des Relais hat der Blitz bei uns die bessere Erdung gefunden und ein faustgroßes Loch in dem soliden Stahlschrank des Relais hinterlassen.
Leihrelais aus Paderborn/Büren
Provisorischher Betrieb vom Tower der Luftsportgemeinschaft Bad Pyrmont Kleinenberg
25.02.1987 um genau 18:13 Uhr
ist der Neubau des Relais auf dem Tower des Flugplatzes Bad Pyrmont in Betrieb genommen worden.
18.09.1987
Relais erstmalig nach dem Brand in der neuen Hütte in Betrieb genommen.
1992
Sabotage -- Abgesägte Antennenkabel
2001
Die 4 fach gestockten Richtantennen werden gegen 8 Dipole mit Rundstrahlcharakteristik ausgetauscht. Der Mast wurde dabei generalüberholt.
25.02.2012
Genau 25 Jahre nach dem Neubau nimmt DJ5QX ein neu konzipiertes Relais in Betrieb. Welch ein schöner Zufall!!!
Neubau Mast und Antennen 2013 - 2015
März 2013
Beschluss an der Jahreshauptversammlung: Am letzten Tag des Fieldday 2013 wird der Mast für eine Grundsanierung umgelegt.
27.07.2013
Außerordentliche Versammlung am Fieldday
Es werden drei Sanierungskonzepte vorgestellt.
Grundsanierung des alten Mastes (3.000 – 4.500€) Sandstrahlen, neuer Anstrich.
Austausch des Gittermastes, beibehalten des alten Fundaments (ca. 4.000€)
Neubau mit Flutlichtmast (4.000 – 5.000€)
Variante 3 wird beschlossen. Ein Bauantrag soll möglichst in 8 Wochen gestellt werden.
August 2013 – Juni 2014
Gestattungsvertrag mit der Stad Bad Pyrmont erweitert und Bauantrag genehmigt
September 2014 Start der Fundamentarbeiten
Bodenaushub, Stahlkonstruktion und Betonarbeiten für das Fundament
Danach die Baustelle Winterfest gemacht --- Winterpause ---
25.04.2015
alten Mast das letzte Mal heruntergelassen und umgelegt. Behelfsantenne aufgebaut.
13. + 16.05.2015
Mastanlieferung, Mast zusammengebaut, Edelstahlschellenmontiert, Farbanstrich, neues Loch für Kabeleinführung
30.05.2015 Mastaufbau
Mast mit allen Teilen aufrüsten,(Trittstufen, Edelstahlbänder für Kabelhalterungen, Kabel, Antennen 70cm 23cm Rentnerantenne und Halterung)
Das Wetter wir immer schlechter, um 12:00Uhr kommt der bestellte Kranwagen. Der Fahrer schaut sich die Sache an und sagt ab.
Die Stimmung der Mannschaft ist tiefer als das Fundament.
Ersatzkran besorgen oder alles wieder abmontieren. Das sind die Alternativen.
Um 17 Uhr kommt der Ersatzkran der Firma Brinkmann. Der Juniorchef schaut sich alles an und sagt: „Das ist kein Problem, dass schaffen wir.
Das habe ich schon oft für EON gemacht.“ Die Stimmung und die Zuversicht steigt!
Der Mast wird bis zum späten Abend aufgestellt, ausgerichtet und der Köcher mit Zement befüllt.
Diesen Tagen vorausgegangen sind umfangreiche Arbeiten zu Konzeption, Bau und Messungen einer neue Antennenanlage durch DJ5QX.
Mai – August 2015
Restarbeiten Kabelbrücke zum Häuschen montiert, Kabel eingeführt, erste Antennentests, Antennen umgeschaltet.
Erste Bestätigungen zeigen den gewünschten Erfolg der neuen Antennenanlage.
Abbau des alten Mastes und Abtransport durch Schrotthändler
Weg mit Schotter ausgebessert, Schleifspuren vom Abtransport beseitigt, altes Fundament beseitigt
Das fehlende Sicherungsseil wird installiert, Rundspruchantenne,
19.09.2015
Masteinweihung im Rahmen des Fieldday
Oktober 2015
Nach heftigem Sturm: Ausfall der Antennenanlage, Rentnerantenne als Ersatz
Wie sich später herausstellt ist das Zuleitungskabel zum Verteiler direkt unterhalb des Steckers sauber abgebrochen.
Der Stecker hatte keine anständige Zugentlastung!
Kraneinsatz 3:
Fehlersuche und –behebung nach Antennenausfall. Neuer Stecker und ein Jumperkabel werden montiert.
Winter 2015/2016
Bei Eis und Schnee schaltet die Endstufe öfter auf Störung. Es wird aber kein schlechtes SWR festgestellt.
Mathias schaltet ein Filter in die Antennenleitung um den Rücklauf auf ein Dummy abzuleiten.
Die Sicherheitsschaltung der Endstufe ist sehr empfindlich.
2017
Ameisenbekämpfung im Betriebsgebäude. Die Ameisen hatten es sich in der Wandisolierung gemütlich gemacht
2018
Erste Überlegungen zur Notfunktauglichkeit
Pufferung des Betriebes durch eine Batterie vom Distrikt H, Notfunkfähigkeit ist gegeben.
2022
Der Einbau einer neuen Ladetechnik ermöglich eine Autarkie von drei Tagen.
In dieser Zeit kann für Ersatz der Energieversorgung gesorgt werden.
Gespräche in Bezug auf Notfunk mit der Feuerwehr Bad Pyrmont gestartet.
Standort als temp. BOS-Relais angeboten. Im Gegenzug wird der Standort mit Strom versorgt. WIN-WIN.
Sept 2024
Seil und Umlenkrollen als Zugvorrichtung einer KW-Drahtantenne werden installiert.
26.08.2025
Renovierungsarbeiten an der Relaishütte, Fugen neu abgedichtet,
Innenraum aufgeräumt und geputzt.
13.06.2026
Feier: 50 Jahre Relaisverein DB0BPY
23cm Relais - Idee aus dem Jahr 1982
06.01.1989
Lizenzurkunde DB0RI auf 1265,300Mhz
06.10.1989
mündliches und am
25.11.1989
schriftliches Betriebsverbot 23cm wegen Radarstörungen des Fugsicherungsradars der Bundeswehr in Barsinghausen.
Die Bundeswehr suchte ein halbes Jahr nach den Ursachen, Radarhohlleiter ausgewechselt usw. wegen periodischen Unterbrechungen im Radarsystem (immer dann wenn das Relais seine Kennung sendete (HI). Bis dann der Funkstörungsmessdienst bis in unsere Nähe vorgedrungen war und Heinrich die Antennen gesehen hat. Erst jetzt konnte das „Geheimnis“ der periodischen Aussendungen gelüftet werden. Eine Einsicht in die vergebenen Relaisfrequenzen und Lizenzen, sowie das Demodulieren der Aussendungen hätte eigentlich sofort zum Ziel geführt.
Erst drei Jahre später, am
12.11.1992
wurde eine neue Lizenzurkunde, verbunden mit einem Frequenzwechsel auf Rx 1298,300 Mhz Tx 1270,300Mhz, erteilt.
1996
Umbenennung von DB0YP und DB0RI auf das neue Rufzeichen DB0BPY
1992 - Heute
Seit nunmehr über 30 Jahren läuft dieses Relais ohne Änderungen und ohne Ausfälle !!
Herzlichen Dank an Heinrich, DJ9YW, für die hervorragende Arbeit.
