Slow Scan Television (SSTV) ist eine analoge Betriebsart im Amateurfunkdienst und dient der Übertragung von Standbildern.

Im Deutschen wird SSTV auch "Schmalband-Fernsehen" genannt. Man benötigt eine Video-Quelle und einen Speicherkonverter oder ein entsprechendes Programm, welches Videosignale oder Bilddateien in analoge Töne umwandelt und auf den Sender gibt. Bei dem Empfänger werden diese Signale zurückgewandelt und als Standbild sichtbar gemacht.

Bei der analogen Betriebsart SSTV wird das Bild zeilenweise abgetastet. Die Helligkeit steuert die Frequenz eines NF-Generators. Dabei entspricht 1500 Hz schwarz und 2300 Hz weiß. Die Abtastung in Sender und Empfänger wird durch ein 1200-Hz-Taktsignal synchronisiert.






In den Bandplänen HF und den Bandplänen UKW sind für SSTV im Amateurfunk in aller Regel folgende Simplex-Frequenzen und Modi vorgesehen (Abweichungen - insbesondere F3F auf UKW u.a. von Weltraumfunkstellen oder zu Testzwecken - sind üblich):

BandQRGMode
80m3725–3740 kHzLSB
40m7050- 7060 kHzLSB
20m14,225–14,235 MHzUSB
15m21,335–21,345 MHzUSB
10m28,675–28,685 MHzUSB
2m144,500 MHzUSB
70cm432,500 MHzUSB
23cm1.296,500 MHzUSB



Im CB-Funk werden folgende Frequenzen benutzt:

CB KanalQRGMode
2427,235 MHzUSB/FM
30 (DX)27,305 MHzFM



Wikipedia: https://de.wikipedia.org/wiki/Slow_Scan_Television



"Digitales SSTV" : HamDRM

HamDRM (digitales SSTV) - tägliche Saarland-Runde

Im Großraum Saarbrücken und darüber hinaus haben sich Funkamateure seit geraumer Zeit zusammengefunden und führen nahezu



täglich ab 17.00 Uhr

Bildübertragungen auf 144.700MHz



in der "digitalen SSTV" HamDRM-Modulationsart auf dem 2m Band durch.



Bervorzugte Programme dazu sind HamPal/EasyPal/MMSSTV & QSSTV.



externer Link: https://www.funkbasis.de/viewtopic.php?f=123&t=40723



SSTV Oster-Aussendung 2023

Zur Frühjahr-Saison 2023 zeigten Sonderaussendungen von Norbert der HamDRM(digitales SSTV)-Gruppe im Saarland saisonbezogene Motive.



Aussendungen:

Ostern 2023 (Sa, 8.April - Mo, 10.April)

auf 144.700MHz in FM mit EasyPal/HamPal
von 17.00 bis 18.00 Uhr (Lokalzeit)



SSTV Adventskalender 2022

Die Aussendungen zeigten weihnachtliche Motive aus dem Saarland und der Umgebung;
u.a. aus der Landeshauptstadt Saarbrücken.



Aussendungen:

Dezember 2022

auf 144.700MHz in FM mit EasyPal/HamPal
um 17.00 und um 18.00 Uhr (Lokalzeit)

auf 145.450MHz in FM mit Robot36
um 20.00 und um 22.00 Uhr (Lokalzeit)









SSTV de DLØGS/p

2022-02-11_10:18-10:28(UTC) - TEST

Vorbereitungen:

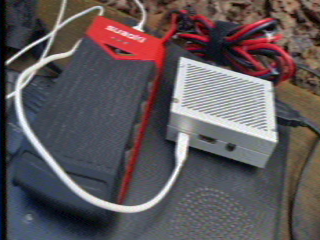

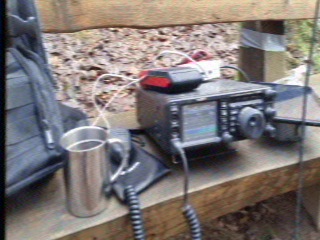

Yaesu FT991A und Powerbank mit 12V (eigentlich zur KFZ-Starthilfe) sowie 5V/3A (USB)
Raspberry Pi mit pySSTV-script, httpd, nodejs und bisschen HTML+Javascript sowie bash
Wichtig: Thermoskanne (heißes Wasser), Blechtasse, Granulatkaffee



  1. Raspberry Pi spannt WLAN (AP), wenn nicht am Heimat QTH
  2. Smartphone/-tablet mit Browser per WLAN zum Pi-httpd
  3. Bilder per Handycam/Tablet erstellt und auf Pi per socket.io hochgeladen
  4. Pi-httpd+nodejs->bash-Script->pySSTV->hamlib->
    TX command+Audio via USB->FT991A->mobiler Rundstrahler



Anmerkung:

  • das WLAN vom Pi reichte gute 150m, was Herumlaufen und unterschiedliche Motive Sammeln ermöglichte
  • erste Aussendung mit 5W, die folgenden mit je 50W
  • pro Aussendung, etwa 1min mit Ankündigung F3E
  • der 12nach5Volt-Step-Down-Spannungsregler (für den Pi) quält den Akku eigentlich unnötig stark
  • nach 20 Minuten war der Akku leer



TX:

- Mode: F3F SSTV (r36)

- QRG: 145.450 MHz FM

- QRZ: DLØGS/p via DL3CL



RX:

- RTL-sdr

- CubicSDR -> virtual Audio -> QSSTV

- distance: 2km

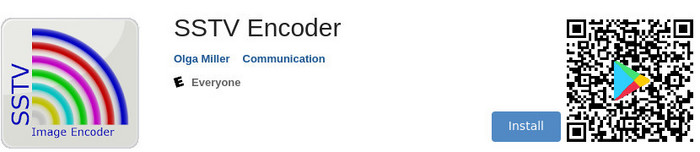

SSTV mobile Smart-Apps für Android

Für den "einfachen SSTV-Betrieb" bietet es sich an, auf vorgefertigte Programme zu setzen.
Im Google-Playstore finden sich für Android-Geräte Anwendungen, die speziell für Smartphones zum wunderbaren Portabelbetrieb in SSTV optimiert sind. Es handelt sich um Open-Source-Programme, die kostenfrei zur Verfügung stehen und intuitiv bedienbar sind.



Erfahrungen haben gezeigt, dass beide Anwendungen am Smartphone zusammen mit einem Handfunkgerät über Audio-Patch (also ohne Kabel) bereits gute Ergebnisse liefern. Auf diese Art haben wir auch schon einmal die SSTV-Aussendungen der ISS decodiert.



Selbstverständlich funktioniert die Audiomodulation von SSTV nicht nur ausschließlich auf den Amateurfunkbändern.
Auch PMR oder CB-Funk kann hiermit zur Bildübertragung genutzt werden und ist daher besonders für Einsteiger interessant, die mit kleinen Mitteln erstmal experimentieren wollen, um auf den Geschmack für mehr zu kommen.



weitere Informationen

Eine sehr gute Darstellung und Erklärung zu SSTV & HamDRM (digitales SSTV) hat auch DF6DOM, Dominik für den Themenabend SSTV erstellt, welcher auf der DARC Homepage des OV Marburg, F15 einsehbar ist:

https://www.darc.de/fileadmin/filemounts/distrikte/f/ortsverbaende/15/HAMDRM_DF6DOM.pdf



weitere Informationen auch unter (extern):

https://www.sstv-handbook.com/

https://kd9dd.com/dsstv.html

https://www.qsl.net/sv1uy/SSTV-DIGITAL-RDFT-DRM.html

https://www.dxzone.com/catalog/Software/Digital_SSTV/

https://github.com/davidhoness/sstv_decoder
