Projekte
Große, gemeinsam als OV gestemmte Projekte sind bei uns eher die Ausnahme. Viel häufiger sind es einzelne Mitglieder, die für sich allein basteln, oder kleine, eher "private" Grüppchen innerhalb des OVs, die sich zu einem gemeinsamen Vorhaben zusammenfinden. Interessant sind diese Projekte deswegen aber keineswegs weniger.
Auf dieser Seite stellen wir eine Auswahl solcher Projekte vor – manche davon schon etwas älter, andere aktueller. Gerade für Neulinge und Einsteiger im Amateurfunk können auch die "alten" Projekte noch spannend und lehrreich sein, weil sie zeigen, wie vielfältig sich unser Hobby gestalten lässt.
Die Seite wird in unregelmäßigen Abständen aktualisiert und soll so, ganz ohne Anspruch auf Vollständigkeit, die Bandbreite und die vielen Facetten widerspiegeln, die den Amateurfunk in unserem OV ausmachen.

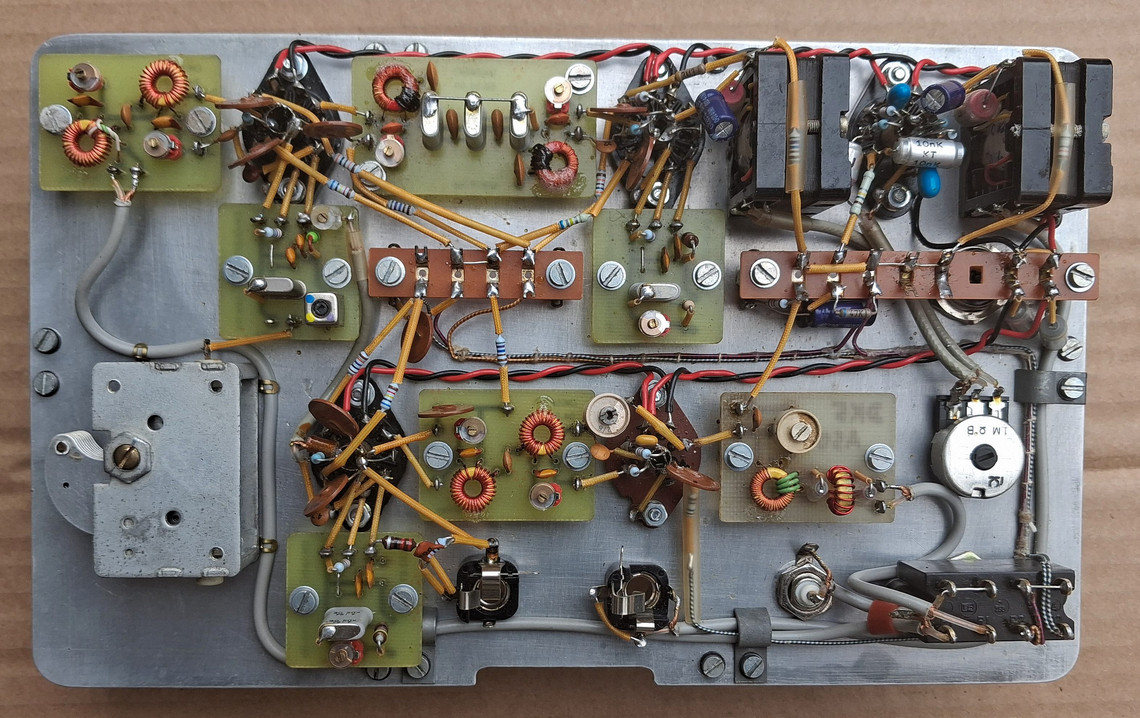

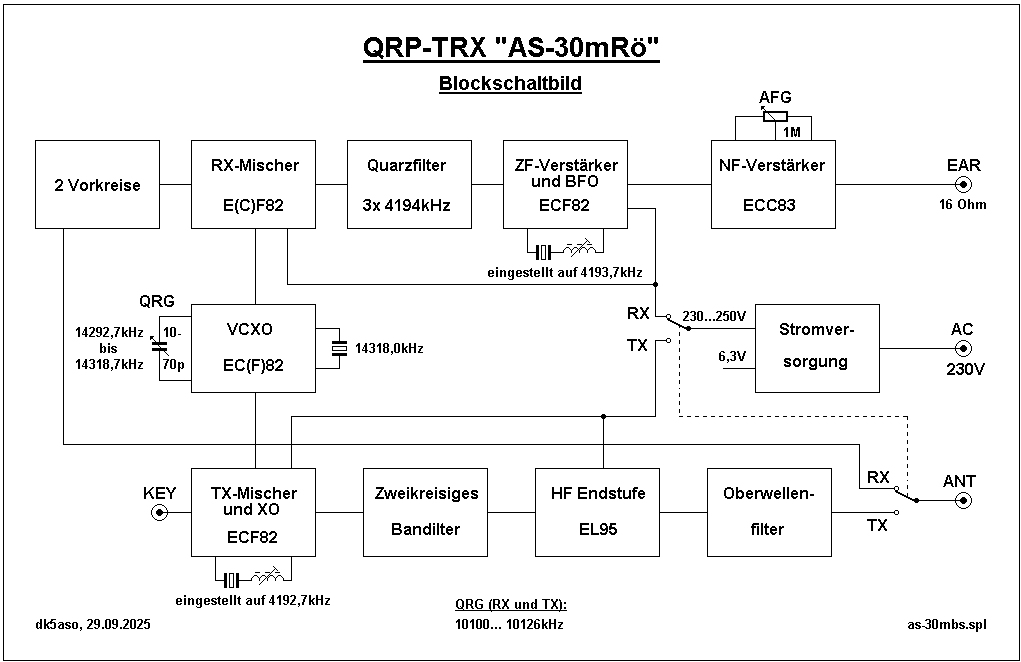

QRPP Transceiver mit Röhren „AS-30mRö" – Funktechnik ganz ohne Halbleiter

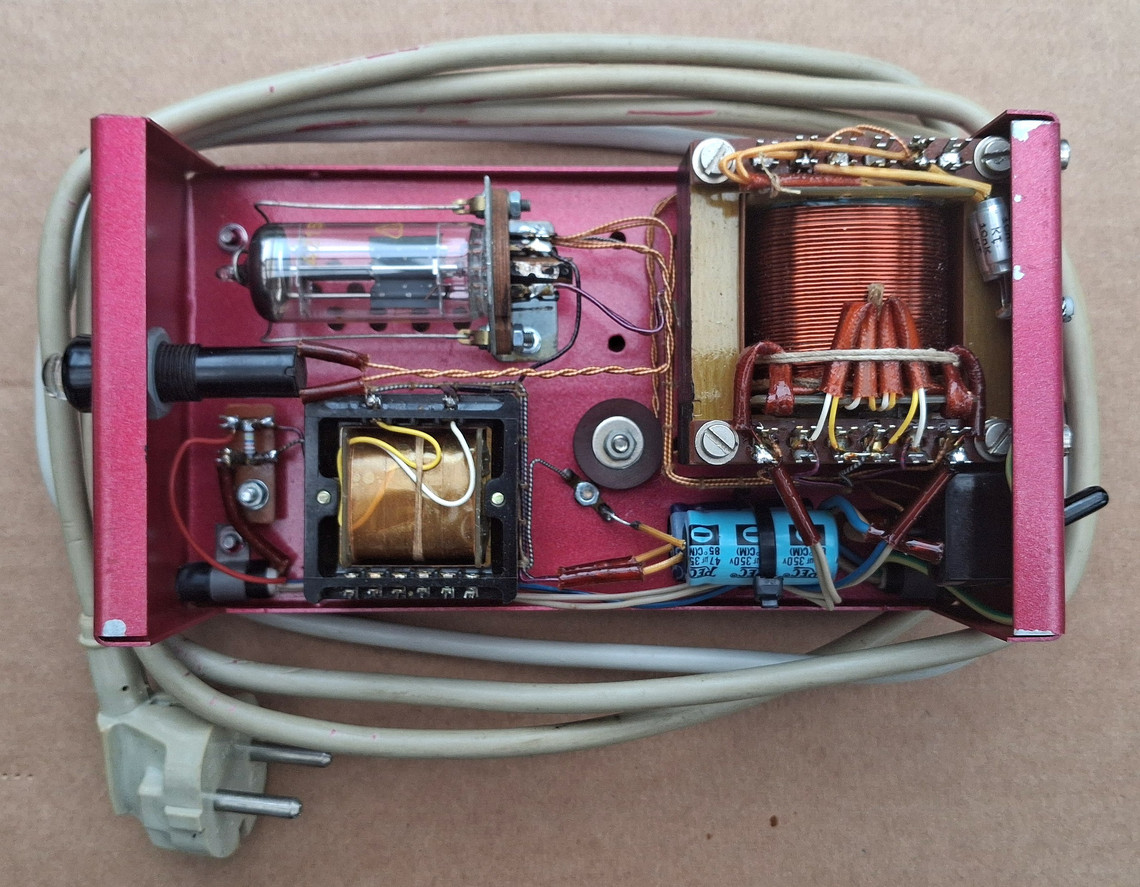

Ein interessantes Eigenbauprojekt aus unserem OV: Andreas, DK5ASO, hat im Jahr 2001 einen QRPP-Transceiver für das 30m-Band gebaut, der komplett „halbleiterfrei" aufgebaut ist – inklusive der 230V-Stromversorgung. Ziel des Projekts war die Frage, ob klassische Röhrentechnik auch heute noch zuverlässig funktioniert. Das Ergebnis: eindeutig ja!
Technische Eckdaten:
- Baujahr: 2001
- HF-Ausgangsleistung: ca. 1 W an 50 Ohm
- RX-Empfindlichkeit: ca. 1 µV bei 20 dB S/N
- Frequenzbereich RX/TX: 10,100–10,126 MHz
- Sende-/Empfangsumschaltung: manuell
- Wirkungsgrad: für heutige Maßstäbe naturgemäß nicht optimal – aber das gehört bei einem Röhrenprojekt einfach dazu
Ein schönes Beispiel dafür, dass Amateurfunk auch abseits moderner Halbleitertechnik viel Freude und Erkenntnisgewinn bringen kann.
QRPP-Transceiver für acht Bänder – eine Serie in Eigenbau
Andreas, DK5ASO, hat es nicht bei einem einzelnen Gerät belassen: In seiner Werkstatt ist eine ganze Serie kleiner CW-QRPP-Transceiver entstanden – je ein eigener Monobander für 160 m, 80 m, 40 m, 20 m, 17 m, 15 m, 12 m und 6 m.
Die Anregung dazu kam seinerzeit vom amerikanischen QRP-Transceiver „SST" (Simple Superhet Transceiver). Dieser Entwurf stammt von Wayne Burdick, N6KR – dem späteren Mitbegründer von Elecraft – und wurde Ende der 1990er-Jahre von Wilderness Radio als Bausatz vertrieben. Andreas hat die Schaltung allerdings nicht einfach nachgebaut, sondern stark verändert und an den entscheidenden Stellen verbessert. Der Empfänger arbeitet mit einem Doppelbalance-Mischer und ist dadurch deutlich großsignalfester als das Original – ein Punkt, der bei einem einfachen Superhet auf den unteren Bändern schnell zum Thema wird.
Technische Eckdaten:
- Bänder: 160 m, 80 m, 40 m, 20 m, 17 m, 15 m, 12 m und 6 m (je Band ein eigenes Gerät)
- Betriebsart: CW
- HF-Ausgangsleistung: max. 1 W
- RX-Empfindlichkeit: Signale ab ca. 1 µV werden gut aufgenommen
- Empfängermischer: Doppelbalance-Mischer, entsprechend hohe Großsignalfestigkeit
- Vorbild: Wilderness Radio „SST" (N6KR), stark überarbeitet

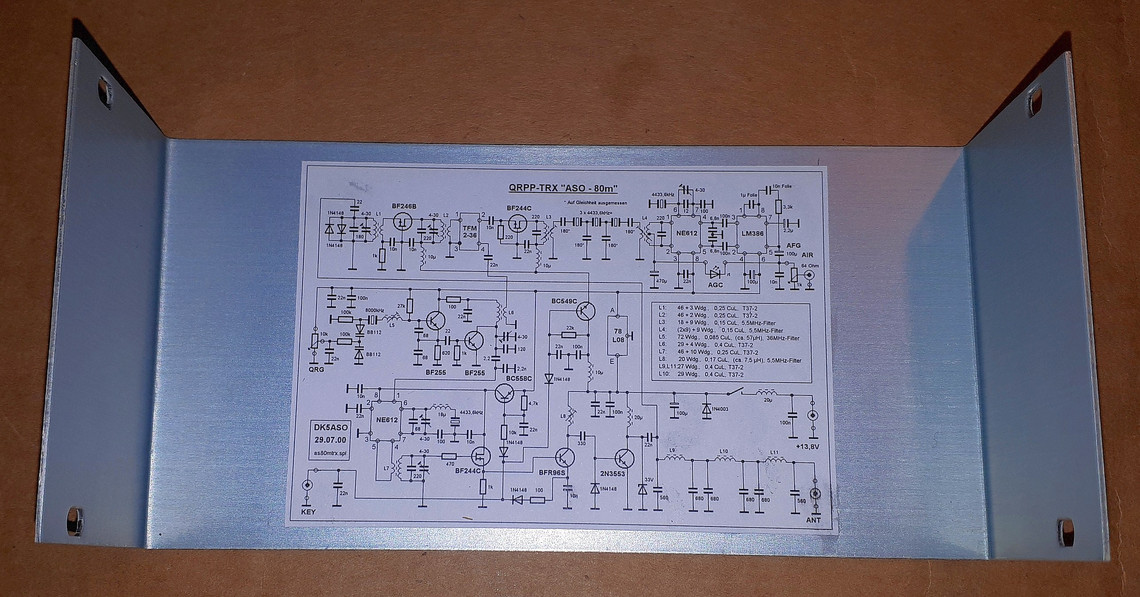

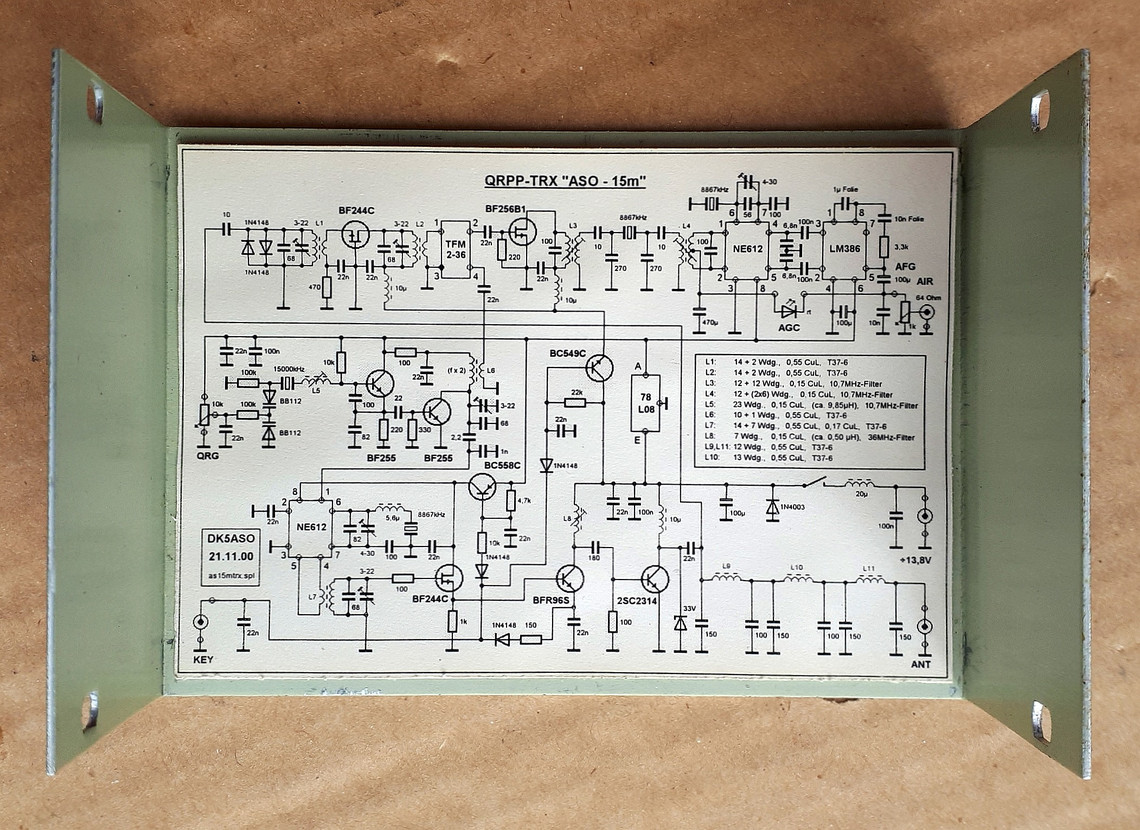

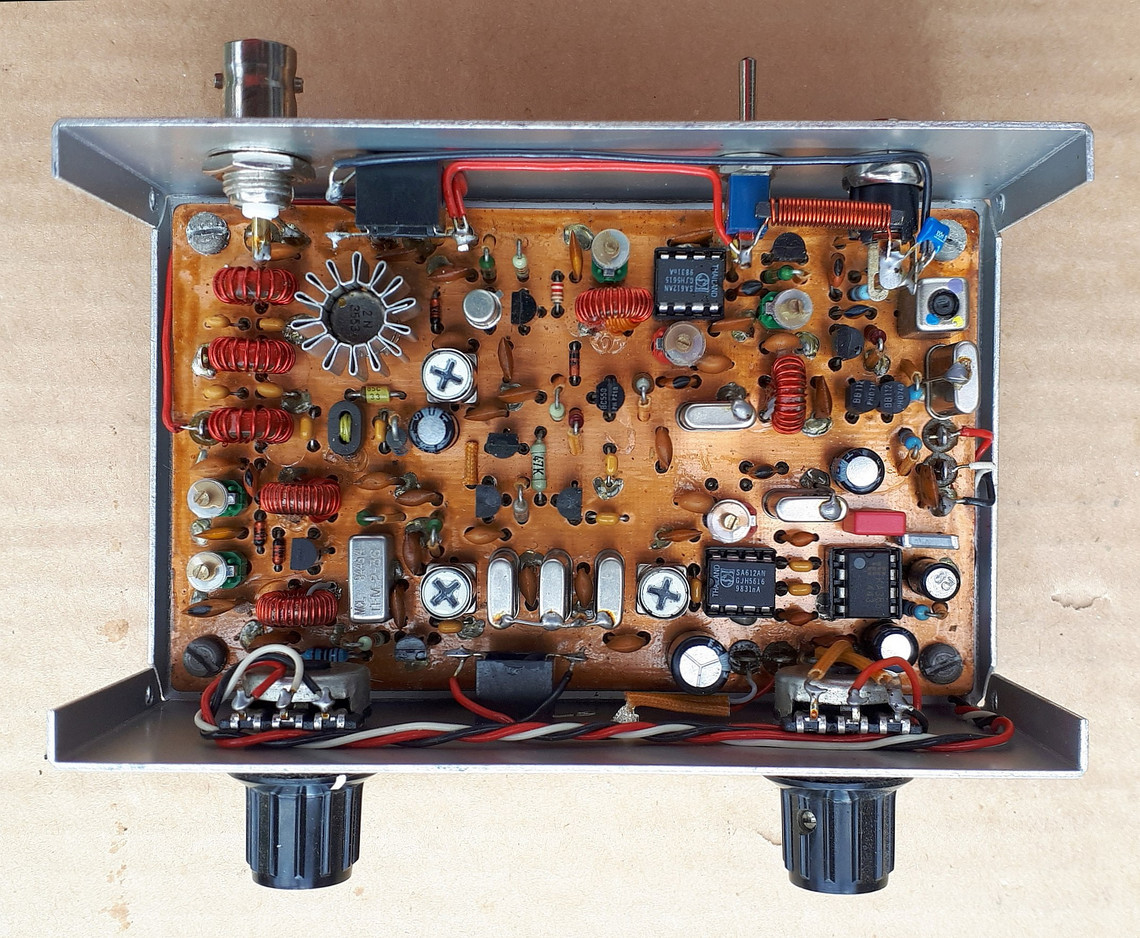

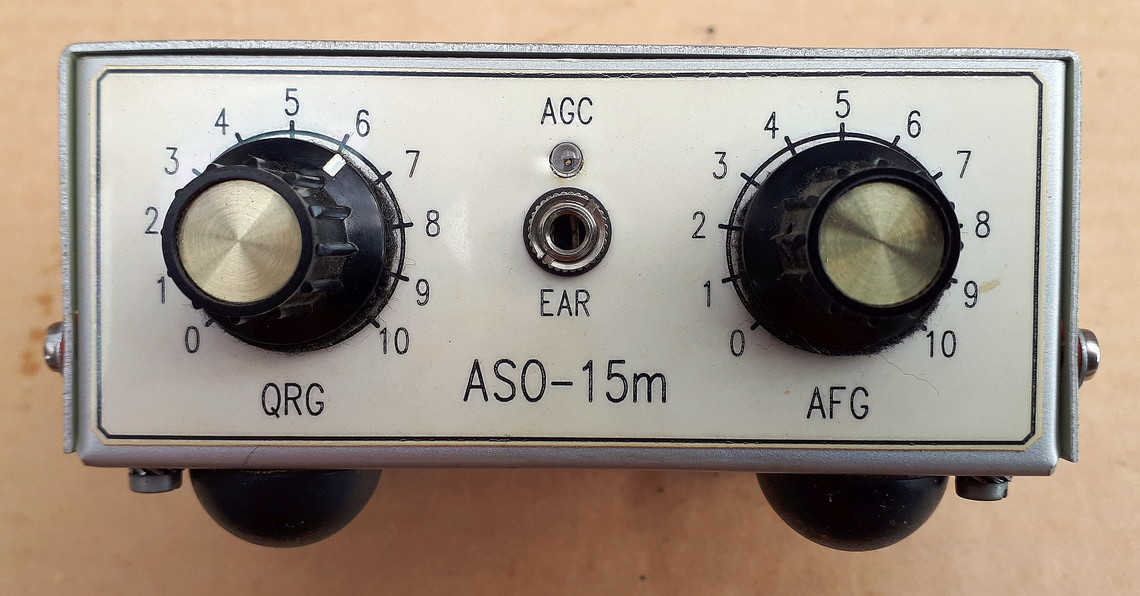

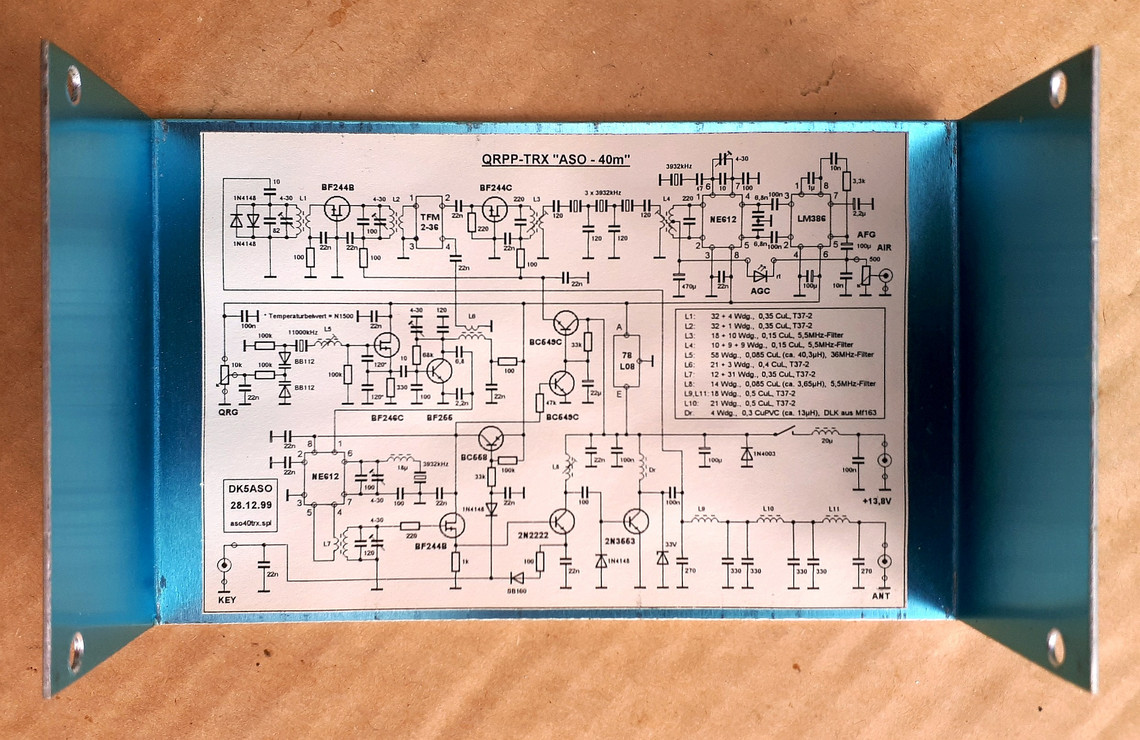

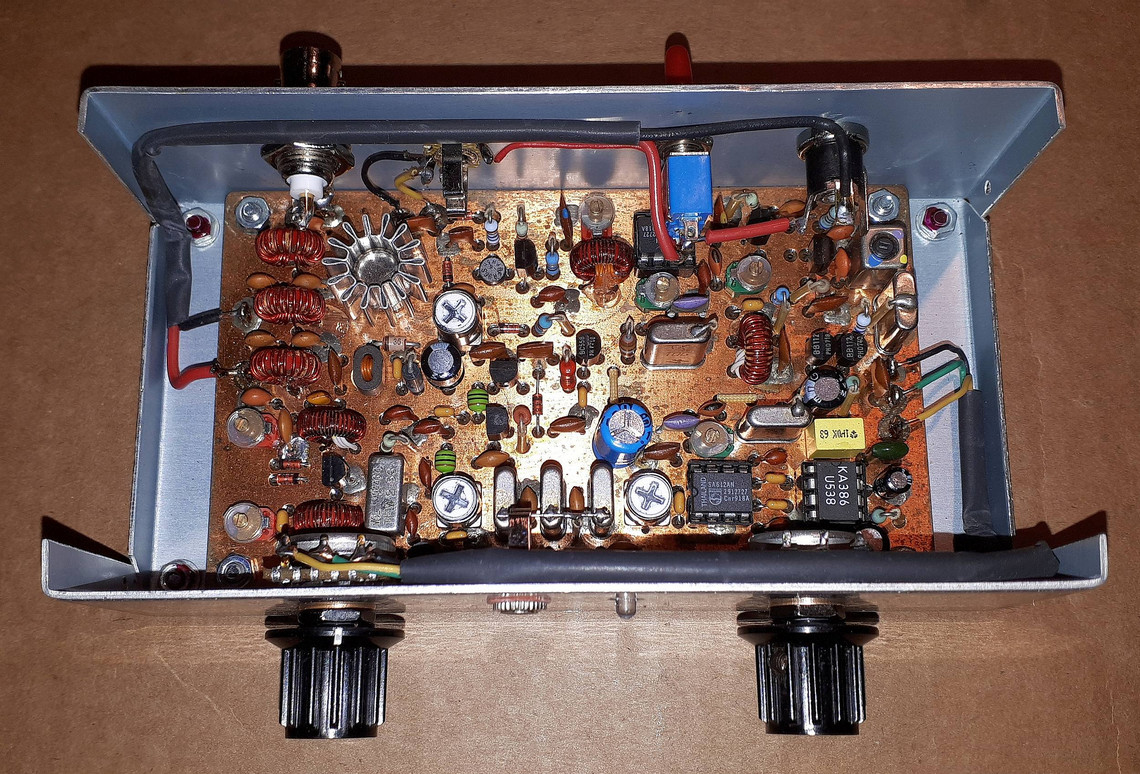

Die Bilder zeigen die Ausführungen für 80 m, 40 m und 15 m.
