OV Renchtal (A15): Mitteilungen aus dem Ortsverband
Änderungen am Relaisstandort DBØORT
Umbauaktion von C5 zu D-Star Geräten

------------------------------------------------------
Auf unserem Relais Standort in Kappelrodeck/Schwend, JN48BN, steht das Relais DB0ORT.
Das Rufzeichen beinhaltet das FM-Relais auf 438,775 Mhz, den PR-Digi auf 438,450 Mhz sowie den Funkruf.
Nun ist seit dem 24.04.2011, das von DH2SE Sascha und DM8BS Bernd erbaute, D-Star Relais in Betrieb. Die Ausgabe Frequenz liegt bei 439,50625 – 7,6 Mhz.

Am 11.Juni 2011 fand im Clubhaus des OV Renchtal A-15 Strandbadweg in 77704 Oberkirch eine Umbauaktion
von Siemens C-5 Geräte zur Amateurfunktauglichkeit (70cm) statt.
Wer sein C-5 zur D-Star Tauglichkeit umbauen wollte, konnte sich bei DCØPP anmelden.

Die E-Mail Adresse reinhard.lamm(at)googlemail.com

Der Umbau fand am Samstag 11 Juni 2011 statt.

vy 73 de reinhard dcØpp

Umbausätze bei http://www.digisolutions.de/

FM Relais DB0ORT

Standort: JN48BN

QRG : 438.775 Mhz mit -7.6 Mhz

Ende November 2023 haben Reinhard / DC0PP und ich (Markus, DL2EMC) einen neuen FM- Repeater auf der Schwend bei DB0ORT installiert.

Dies wurde notwendig, da unser alter ICOM- Umsetzer mangels notwendiger Ersatzteile auf der Empfängerseite leider nicht für die

vorgeschriebene 12.5kHz Bandbreite umrüstbar ist (Sendeseitig lief das bereits seit einigen Jahren). Ebenfalls soll der Stromverbrauch damit

etwas gedrosselt werden.

Beim neuen Repeater handelt es sich um einen kompletten Neubau, welcher mit kommerzieller Sende- und Empfangstechnik realisiert wurde:

Zum Einsatz kommen als RX und TX jeweils Motorola- Betriebsfunkgeräte des Typs GM340; bei der Ablaufsteuerung handelt es sich um einen

Nachbau der bewährten WX- Steuerung.

Im Vergleich zum ICOM unterscheidet sich die Bedienung beim neuen Relais nicht:

Nach wie vor wird der Sender durch Trägertastung gesteuert; ein Rufton ist nicht erforderlich!

Wichtiger Hinweis:

Wie oben bereits erwähnt verlangen es die gesetzlichen Bestimmungen, dass der Repeater mit einer Bandbreite von maximal 12.5kHz arbeitet.

Die verwendete Technik begrenzt daher den Eingangshub entsprechend, was dazu führt, dass zu breite Eingangssignale übersteuert bzw. verzerrt

klingen und es im Extremfall auch zu Aussetzern der sendeseitigen NF kommen kann.

Für den korrekten Betrieb ist es daher notwendig, dass eure Transceiver auf Schmalband- FM (N-FM, Narrow- FM oder was auch immer) eingestellt sind.

Dies ist bei nahezu allen neueren Geräten problemlos möglich; auch z.B. bei den mittlerweile weit verbreiteten DMR/FM- Geräten.

Bei ganz alten Geräten sollte der Hub entsprechend verringert oder wenigstens das Mikrofon leiser bzw. aus größerem Abstand besprochen werden.

Viel Spaß weiterhin mit DB0ORT & einen guten Rutsch!

WICHTIG: Das gesammte Relais DB0ORT FM, Dstar, DMR ist von 0.00 Uhr bist 05.30 Uhr abgeschaltet.

Achtung das D-STAR Relais DB0ORT ist wegen Technischen Änderungen kurzzeitig ausser Betrieb

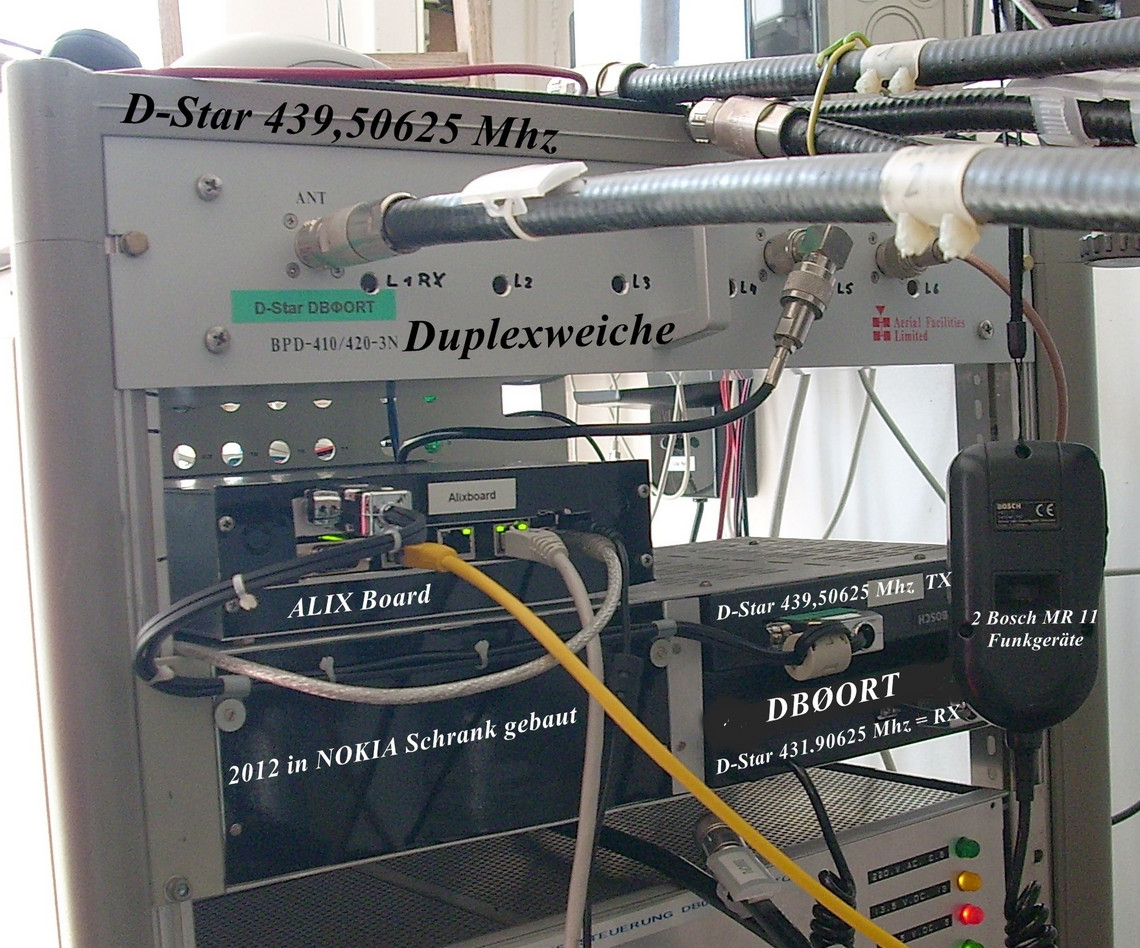

D-Star DB0ORT B  439,506.25 Mhz -7,6 Mhz

Die beiden Funkgeräte Bosch MR11 und der Alixboard Rechner sind eine Dauerleigabe von Sascha DH2SE und Bernd DM8BS seit 2011.

WICHTIG: Das gesammte Relais DB0ORT FM, Dstar, DMR ist von 0.00 Uhr bist 05.30 Uhr abgeschaltet.

Hier sieht man was in der Betriebsart D-STAR los ist:

bei DB0ORT und über Reflektoren auch Weltweit
