DB0MIR FM-Analog 439.300MHz am 17.06.2025 auf Solar Stromversorung umgestellt
Am Dienstag dem 17.06.2025 wurde und FM Analog Relais DB0MIR auf Solar Stromversorung umgestellt.
Damit ist das vom OV C23 seit letzem Jahr geplante Projekt erfolgreich mit Hilfe von OV-Mitgliedern realisiert worden.

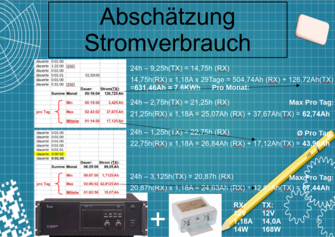

Strombedarf Abschätzung:

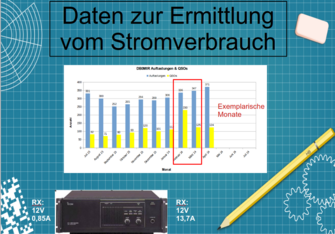

Um abschätzen zu können ob die Solarversorgug überhaupt möglich sein kann und wieviel Strombedarf auftritt, halfen zur Abschätztung die Statistik-Daten aus dem Realbetrieb ermittelt aus Stromverbrauch vom Relais über mehrere Monate.
Das Ergebnis ergab einen Spitzen-Stromberdarf von 67Ah pro 24 Stunden und einen Monats-Mittwelwert von 44Ah pro 24h.
Das ist machbar.
Planung:

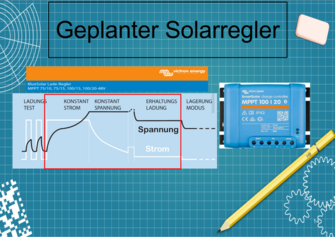

Daraufhin wurde eine Solarversorgug mit Victron Energy MPPT-Solarregler (MPPT 100/20) einem 140Ah EXACT Solar Bleigel Akku und einem Solar Paneel (WS440 BLQ BLACK LINE QUANTUM) entworfen. Eine kleiner Anlage mit nahezu gleichem Aufbau ist schon bei Bernd DL1ZAP seit 1 1/2 Jahren erfolgreich im Einsatz.
Realisierung:

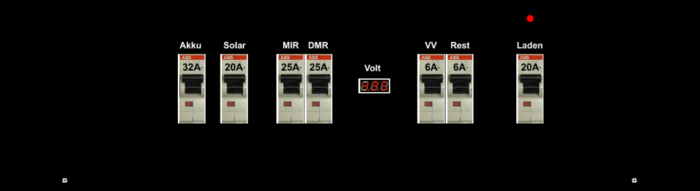

Die ganze Technik inklusive der Absicherung gegen Kurzschlüsse durch Sicherungsautomaten und zum An/Abschalten der Verbraucher und des Akkus wurde in einem 19" Einschubgehäuse untergebracht. Dieses 19" Einschubgehäuse mit der Solarstromversoprung wurde im Kontainer in das 19" Rack eingeschoben und angeschlossen. Darüber wird das FM-Relais DB0MIR jetzt mit 12V aus Solarenergie versorgt.
Solar Paneel Befestigung:
Wie man auf dem Bild erkennen kann wurde um den Kontainer ein Gestellrahmen aus Solar-Profilen gebaut und auf dem Betonsockel mit stabilen Metallwinkeln verankert.
Als Dach, auch mit der entsprechenden schräge, ist das Solar Paneel montiert. Diese Montage hat auch gleich den Vorteil, dass der Kontainer durch das Solar Paneel beschattet wird und sich im Sommer der Innenraum des Kontainers nicht mehr so stark erwärmt.
