Daten



Rufzeichen: DB0NHM

Frequenz Ausgabe: 145,600 MHz

Frequenz Eingabe: 145,000 MHz

Betriebsart: Multimode FM / C4FM

Aktivierungston FM: 1750 Hz  / CTCSS 85,4 / DTMF *

Echolink: DB0NHM-R 643561 (Der Knoten ist via HAMNET geschaltet)

Locator: JO51AQ

C4FM aufgeschaltet via YSF Reflektor "DE GOETTINGEN"

GPS Koordinaten: 51° 41' 35'' N / 10° 0' 53'' E

Wikipedia Northeimer Wieterturm

Hier ist das Northeim Relais auf dem Wieter

Update Technik April 2019

Auf DB0NHM laufen nun im Testbetrieb 2 Motorola GM340 als Multimode Relais mit einem MMDVM.

Dieser MMDVM hat einen Bypass über einen OP-Verstärker für die analoge Ausgabe in FM.

Analog FM wird über eine digitale Soundkarte ausgebeben.

Das Schalten des Relais, Squelch und COS-Lockout für MMDVM wird über Optokoppler geregelt.



Funktionsweise:

MMDVMHost für MMDVM wurde durch einen speziellen Programmpatch angepasst, welcher dem Analogteil mitteilt, das Digital aktiv ist. Dieser Patch wurde von Jonathan Naylor, G4KLX, unmittelbar nach Veröffentlichung in den Standard übernommen. SVXLink hat auch einen Patch erhalten, der COS-LOCKOUT auf dem MMDVM schaltet, wenn der Analogteil aktiv ist.  Dieser Patch ist noch in Entwicklung. Durch diese Änderungen ist DB0NHM in der Lage sowohl Analog FM als auch Digitalmodes gleichberechtigt zu behandeln.

Technik bis 2019

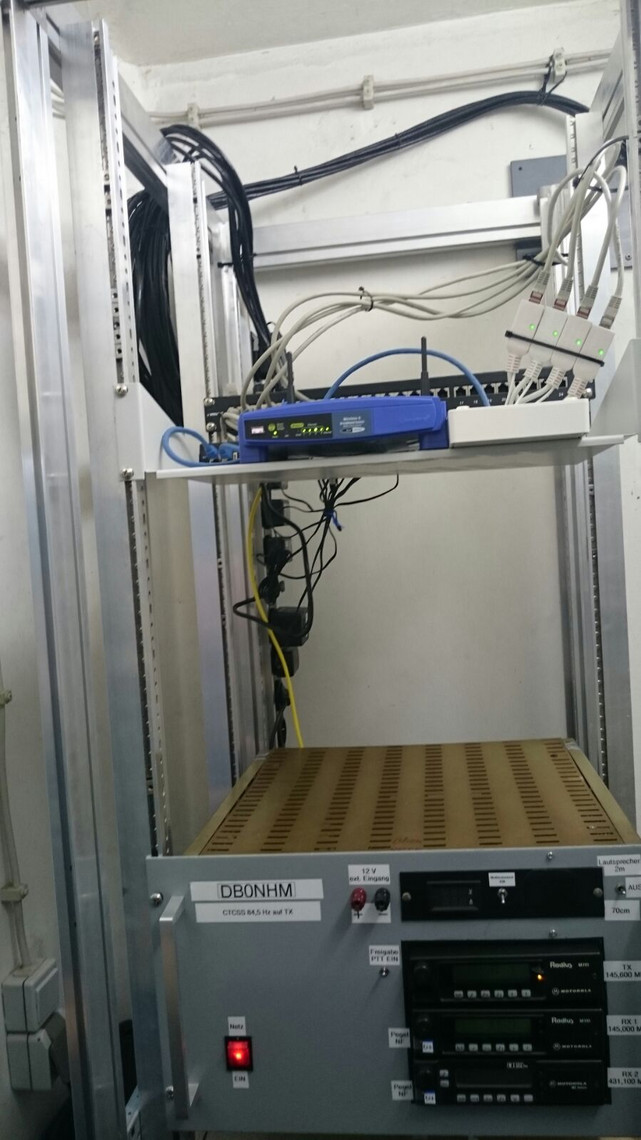

Wir betreiben das Relais seit März 2016 mit SvxLink auf einem Raspberry Pi V3 und Repeaterbox, die wir gegen eine WX-Steu getauscht haben.

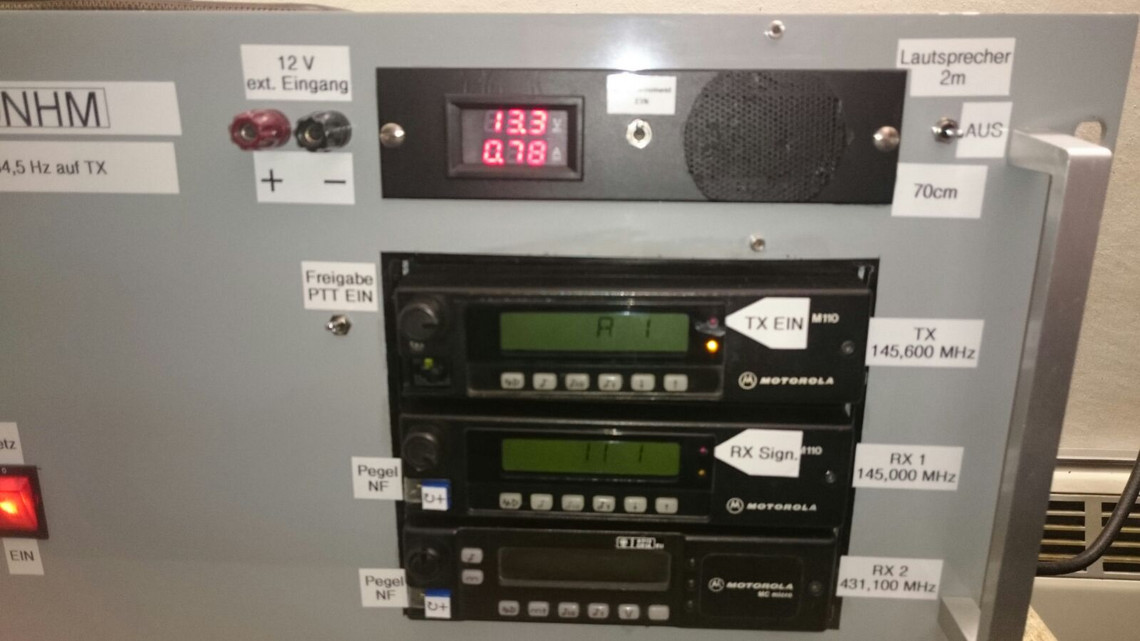

Für den Reibungslosen Relaisbetrieb sind 3 Motorola RADIUS M110 im Einsatz

Unsere schöne Ansage hat der Sohn von Marco, DL1MX, aufgesprochen







Technik bis 2015

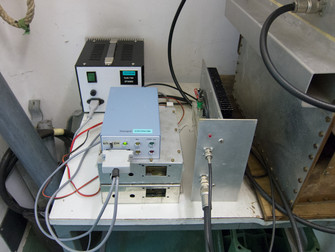

Ein- und Ausgabe Baugruppen, Steuerung und separates Verstärkermodul

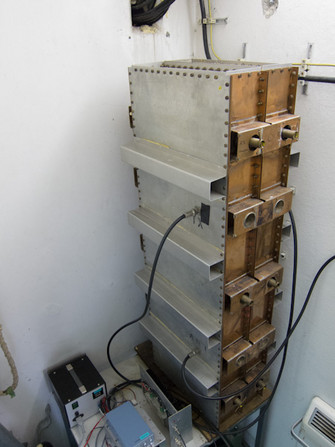

AMSAT-DL Weiche

Ausblick vom Wieter

Blick Richtung Osten
Blick Richtung Süden
Blick Richtung Nord-Westen
