2-Meter-Relais DB0EB

H I S T O R I E

Die Idee:
Im Winter 2009/2010 hatten einige Mitglieder unseres Ortsverbandes die Idee gehabt, ein 70cm Band Relais im Bereich Einbeck aufzubauen, um einerseits die nicht garantierte Sprechfunkverbindung auf der Ortswelle unter den OV-Mitgliedern zu kompensieren und andererseits gemeinschaftlich an einem Technikprojekt zu arbeiten. Letzten Endes entschieden wir uns aber für ein 2m Band Relais, welches einen größeren Arbeitsradius als ein 70cm Relais hat.

Relaisansagetext anhören

Ansage DB0EB 01.mp3



Blick nach Süden über Einbeck vom Relaisstandort (220m ü.NN)

Der Standort:
Zunächst wurde als QTH eine alte Burgruine, südlich von Einbeck, ins Auge gefasst. Er stellte sich heraus, was auf dem ersten Blick nicht ersichtlich war, dass  die Versorgung mit elektrischer Energie dort nicht gesichert werden konnte. Somit schied die Ruine als Standort aus. Es vergingen einige Monate mit entsprechenden Überlegungen, bis wir im Sommer 2010 die Möglichkeit vom örtlichen Energieversorger auf Anfrage erhielten, ein Gebäude des Unternehmens auf einer stadtnahen Anhöhe zu nutzen. Fast zeitgleich bekamen wir von einem OV-Mitglied den Tipp für den letztlich ausgewählten Standort.  Nachdem wir grünes Licht von der Hausverwaltung bekommen haben, wurde, nach positiv verlaufenen HF-Tests (siehe unten) die Zulassung bei der BNetzA beantragt.

Ausbreitungs-Tests / Beteiligung / Zulassung
Zur Bestimmung eines im relativen Umkreis freien Relaiskanals führten wir im Sommer 2010 an einem Tag für mehrere Stunden einen Reichweitentest - stationär und mobil - im Umkreis von 30 Kilometern rund um Einbeck durch. Es wurden verschiedene Höhenzüge und natürlich das Ilme-/Leinetal in Einbecks Nähe angefahren und mit 50 Watt HF die in Frage kommenden Kanäle getestet. Aufgrund von Störungen des Kabelfernsehnetzes und natürlich der belegten und von Einbeck aus erreichbaren 2m Relais Frequenzen, blieb als einzig freier Kanal RV56 übrig. Auf diesem Kanal konnten keine Kollisionen mit anderen Relais nach versuchtem Tasten mit 50 Watt HF, von erhöhter Hanglage aus, festgestellt werden. Parallel unterrichteten wir unseren VUS-Referenten über unser Vorhaben, der seinerseits die Nachbardistrikte in Kenntnis setze. Einwände gab es von anderen Distrikten nicht, so dass wir nunmehr im Herbst 2010 die Zulassung für die Relaisfunkstelle mit dem Wunschrufzeichen DBØEB bei der Bundesnetzagentur beantragen konnten.

2 x Storno CQM5000, altes mod. PC-NT, WX-Steu, altes Server-Gehäuse

Die Technik
Als Sende-/Empfangseinheiten verwenden wir zwei kommerzielle Betriebsfunkgeräte des Herstellers Storno aus Ende der 70er Jahre. Die Geräte sind zwar betagt, dennoch zuverlässig und großsignalfest. Sie lassen sich technikerfreundlich abgleichen, sind mechanisch stabil gebaut und wiesen keine altersbedingten Schwachstellen beim Messen und der Inaugenscheinnahme auf. Unser Duplexer hingegen ist neu gekauft und hat eine Sperrdämpfung von 92 dB und eine Durchlassdämpfung von 2 dB. Hinzu kommen noch die Steuerung mit einem Sprachmodul und der DTMF-Steuermöglichkeit, eine Echolinkbox mit dem Zubringerfunkgerät (ebenfalls kommerzielle Betriebsfunktechnik) und eine X50 Rundstrahlantenne mit 4,5 dB Gewinn. Unter Berücksichtigung der ca. 25m RG 213, die Dämpfung der Weiche und des Antennengewinns wurde die Sendeleistung des Funkgerätes so eingestellt, dass eine Gesamtleistung = EIRP von 6 Watt  erzielt wird.

Duplexweiche von duplexer.eu


Gemeinschaftsprojekt
Die Realisierung gelang dem OV nur mit vereinten Kräften.  Entweder wurde das Können und Wissen bzw. die Erfahrung eingeworfen, eine Gerätespende oder einfach nur die Teilnahme beim HF-Test. Im Mittelpunkt stehen natürlich die Technik und der Betrieb, als Leben einer Relaisfunkstelle.  Dies alles wurde auch aufgrund einer Identifizierung  der OV-Mitglieder mit dem Projekt erreicht. Der Wille ist entscheidend und wo dieser ist, gibt es sprichwörtlich auch einen Weg...

Die 4 "Ansage-Damen"





Am Montag den 07.03.11 trafen sich Svenja (harmonische von Jürgen, DH2OP), Sabine (XYL von Jürgen, DH2OP), Gudrun (XYL von Rüdiger, DK9AK) und Rita (XYL von Wolfgang, DJ2OJ) im "Haus der Jugend" um den Begrüßungstext für das neue Einbecker 2-Meter-Relais DB0EB aufzunehmen. Nache einigen "Anläufen" und viel Spass, klappte es dann mit der Aufnahme.

Ansage DB0EB 02.mp3

2m-APRS-IGate DB0EB

To top

APRS - IGate DB0EB 144.800 MHz

Seit September 2016 befindet sich das "alte" Relais DB0AE auf den Standpunkt des 2m-FM, - und des 70cm-DMR-Relais. Das Relais arbeitet nur noch als IGate! Die Kennung ist durch den gleichen Standort ebenfalls DB0EB geworden. Die Station ist mit einem Motorola MC-Micro, einem TNC2C sowie einem RaspberryPI aufgebaut.  Als Software dient das Programm APRX.
(Bilder folgen)

70cm-DMR-Relais DB0EB

To top

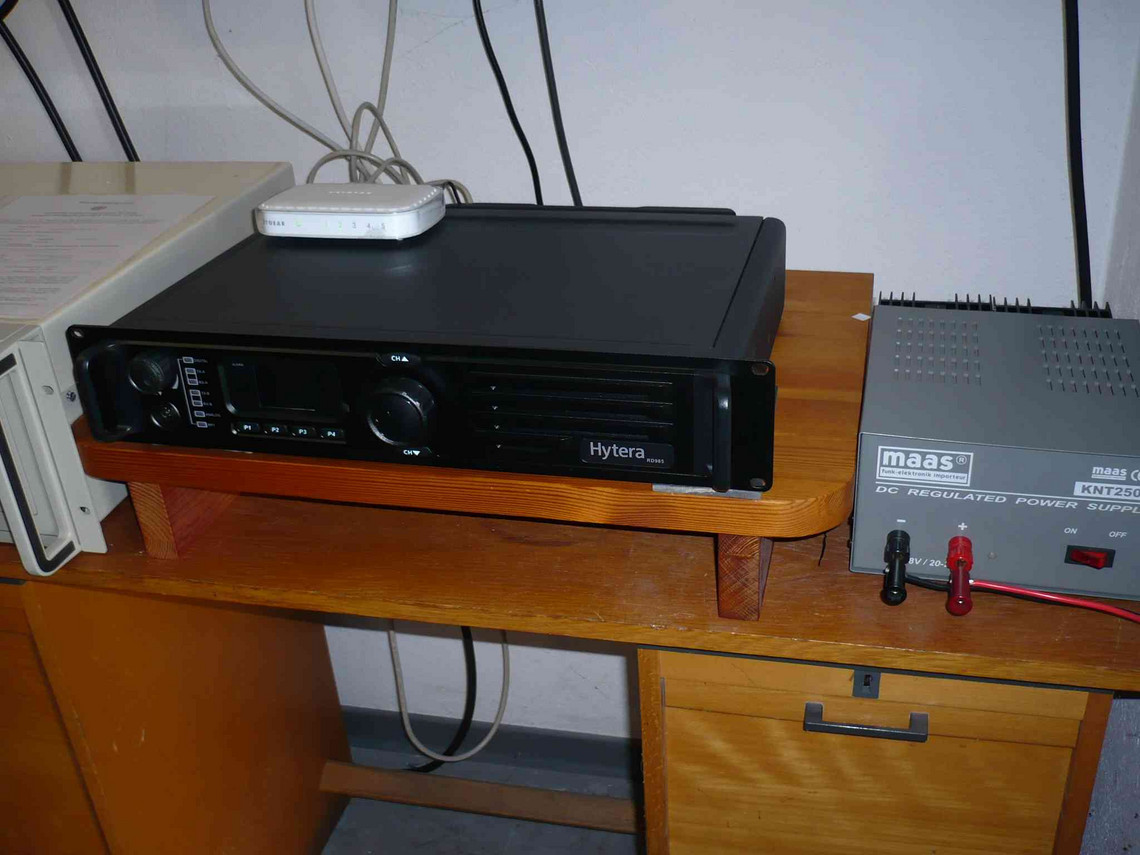

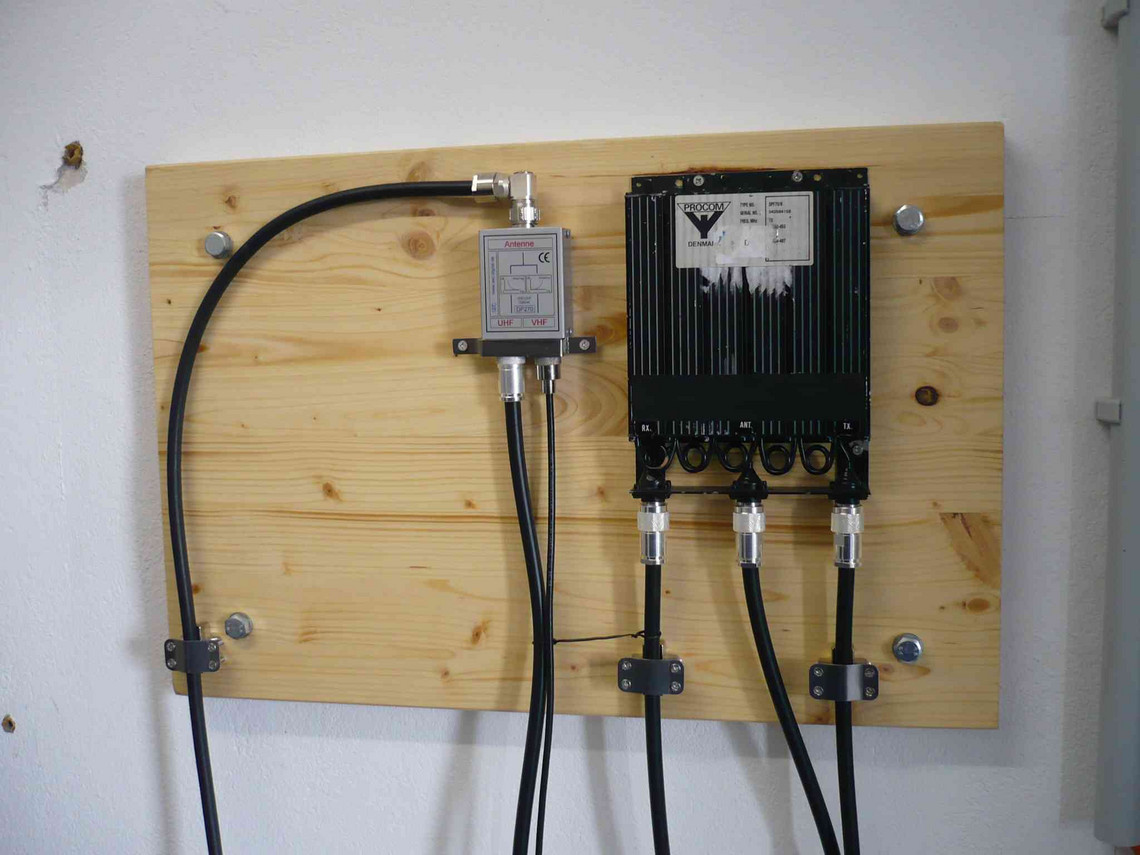

DMR-70cm Relais, Einweihung am 19.12.2015

To top

Mit 21 OMs aus verschiedenen OVs haben wir am Samstag den 19.12.15 unseren DMR-Repeater mit einigen Tassen Glühwein in Betrieb genommen. (Foto mit Glühweinkanne bitte nicht so ernst nehmen!) In nur 2-monatiger Arbeit haben wir mit Hilfe aus den Nachbar-Ortsverbänden H18,H19 und Z47 dieses Projekt "auf die Beine" gestellt. Parallel dazu wurde eine HamNet-Strecke nach Northeim in Betrieb genommen. Im Anschluss wurde in der Cafeteria des Bürgerspitals bei Kaffee und Kuchen kräftig gefachsimpelt. Danke an alle mitwirkenden Helfer(innen) und natürlich Stefan, DL1BH, der uns mit Fachfragen immer kompetent und schnell weiterhelfen konnte !
Jürgen, DH2OP, 1.OVV und Relaisverantwortlicher
Frequenz DB0EB: 438.5125 MHz - 7.6 MHz, Reflector 4031 Niedersachsen-Süd
Fotos: Wolfgang DJ2OJ, Rüdiger DK9AK

70cm-DMR-Relais DB0KRE

To top

DMR+ und DMR-Brandmeister Relais in Einbeck - Kreiensen

Das Relais dient dazu die "Funklücken" im Leinetal bei Greene und Kreiensen auszugleichen, da die anderen umliegenden Relais dieses Gebiet nicht bzw. nur unzureichend erreichen.

Frequenz ist 438.3875 MHz mit -7,6MHz Shift.

Die (Default-)Beschaltung der Reflektoren ist derzeit wie folgt

Relaisverantwortlicher: Uwe, DJ3OW
