Bastelprojekte in Reissnageltechnik

Hier werden einfache Projekte in Reißnageltechnik für Anfänger vorgestellt. Diese Projekte sind sehr gut auch für große Aktionen geeignet. Die Projekte sind preisgünstig und leicht selber herzustellen.
Wichtig ist, dass die Vorlagen laminiert werden. Die Vorlagen sind dann hitzeunempfindlich. Die Vorlage sieht nach Fertigstellung des Bastelprojekts immer noch schön aus.
Schön sehen die Projekte aus, wenn die Vorlagen auf buntes Papier gedruckt werden.

Wenn unsere Bauprojekte nachgebaut werden, bitten wir um einen Erfahrungsbericht an den OVV.

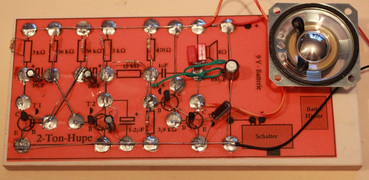

P34 - 2 Tonhupe


Alles was Krach macht freut die Bastelkinder. Die Schaltung stammt von der Jugendtechnikschule Berlin. Die Orginalanleitung ist unter

www.jugendtechnikschule.de

unter "Arbeitsblätter" herunter zu laden.
Wir haben die Bauteilwerte leicht angepasst und eine lautere Variation dokumentiert.

P34-2 - Tonhupe Aufbauanleitung.pdf 179 K
P34 - 2- Tonhupe.zip 1,55 M

Probleme mit der P34 Sirene in Reissnageltechnik



In letzter Zeit gab es Probleme preisgünstig 8 Ohm Lausprecher zu kaufen. Dafür gab es günstig 25 Ohm Lautsprecher.

Die P34-Sirene funktioniert problemlos mit 8 Ohm Lautsprecher!

8 Ohm Lautsprecher mit kleinem Durchmesser ( 25 mm ) sind zu leise.

Welche Probleme es mit den 25 Ohm Lautsprechern und unserer Sirene gab, beschreibt nachfolgender Artikel.

P34-Sirene-Probleme.pdf 508 K

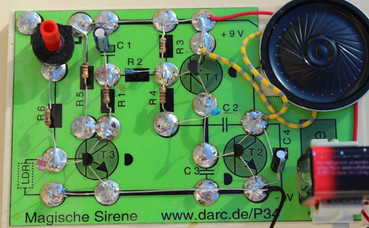

P34 Magische Sirene in Reissnageltechnik



Nachdem 2011 die P34 Sirene auf der Hamradio sehr erfolgreich war, kam der Gedanke die Sirene zu erweitern.

Es entstand die magische Sirene mit einem LDR als optischen Sensor. Diese wurde als Hauptaktion auf der Hamradio 2012 aufgebaut.

P34-Magische SireneAufbauanleitung.pdf 230 K
P34-Magische Sirene.zip 629 K

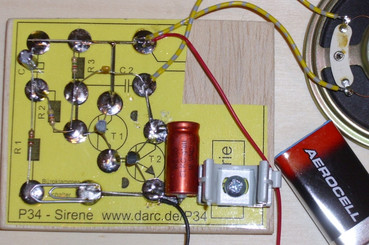

P34-Sirene in Reissnageltechnik

Bei  der Schaltung handelt es sich um den klassischen astabilen Multifibrator mit einem npn- und pnp Transistor. Die Vorlage für das Projekt stammt von der Jugendtechnikschule Berlin  http://www.jugendtechnikschule.de . Unter „Arbeitsblätter“ sind viele Bauprojekte herunterladbar. Hier die „ Minisirene“. Die Bauteilewerte sind nach Armin, DH1DA ( http://www.e-duft.de ), verändert. Der Trick unserer Modifikation ist die Büroklammer als Schalter und der übersichtliche Aufbau. Die Schaltungsfunktion ist sofort ersichtlich. R 3 schützt die Batterie im „Schlafzustand“ vor zu schneller Entladung.

P34-Sirene-2 Aufbauanleitung.pdf 198 K
P34-Sirene.zip 193 K

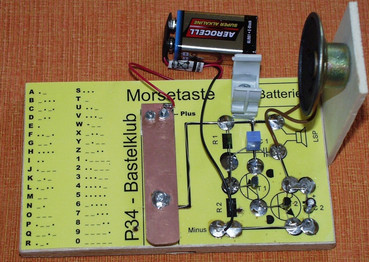

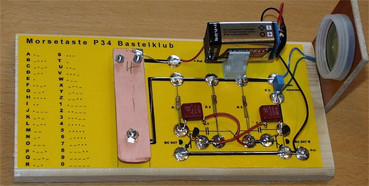

Morsetaste-Hamradio 2011

Die Hamradio 2011 stand unter dem Motto "Morsen lebt". Deswegen  war klar, dass die Kinder der Ham-Rally 2011 eine Morsetaste aufbauen müssen.  Die Sirene von der Hamradio 2010 war ein Knüller und sehr laut.
Deswegen haben wir uns für den Aufbau der Morsetaste 2011 für diese PNP - NPN - Schaltung entschieden. Die Schaltung braucht nur wenige Bauteile. Der Aufbau ist sehr übersichtlich. Man kann den Kindern sehr leicht das Rückkopplungsprinzip erklären.
Wir haben in diesem Jahr bereits 180 dieser Bausätze verbaut, davon 109 auf der Hamradio 2011.

P34-Morsetaste Anleitung-2011.pdf 202 K
Morsetaste 2011.zip 513 K



P34-Morsetaste-1

Anfängerprojekt mit großem Spassfaktor. Der Aufbau ist einfach und sehr übersichtlich.

P34-Morsetaste-1-Anleit.lang.pdf 460 K
P34-Morsataste-1 01.zip 1,48 M

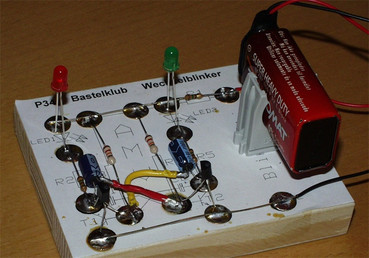

P34-Wechselblinker-1

Einfaches, klassisches Anfängerprojekt, das leicht aufzubauen ist.

P34-Wechselblinker-1-Anleit.lang.pdf 400 K
P34-Wechselblinker-1.zip 1,34 M

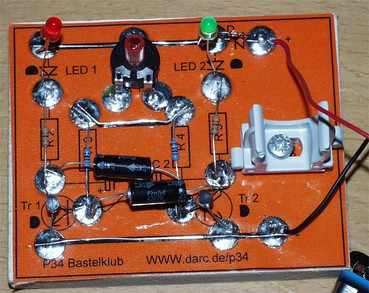

P34-Wechselblinker-2

Beim P34-Wechselblinker-2 ist die Blinkfrequenz mit einem Trimmpotenziometer einstellbar. Wir haben die Schaltung erstmals bei der Hamradio 2009 aufgebaut.

P34-Wechselblinker-2-Anleit.kurz.pdf 195 K
P34-Wechselblinker-2.zip 1,15 M

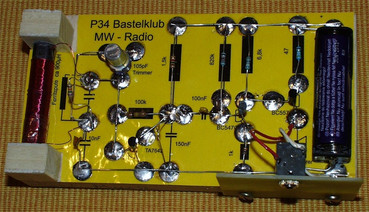

P34-Mittelwellenradio

Wir haben das P34-Mittelwellenradio zm Pfingstbasteln 2008 aufgebaut. Die Grundschaltung entspricht dem Retroradio.

P34-MW- Radio-Anleitung.pdf 406 K
P34 AM-Radio.zip 0,99 M

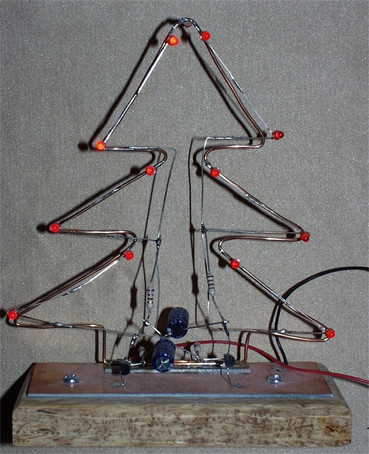

P34-Weihnachtsbaum

Der Weihnachtsbaum wird frei aufgebaut. Er ist für Lötanfänger nicht geeignet. Beim freien Aufbau werden anderen Basteltechniken erlernt. Bei intensiver Hilfe braucht der Aufbau 2 Stunden. Ansonsten länger.

P34 Christbaum.pdf 457 K

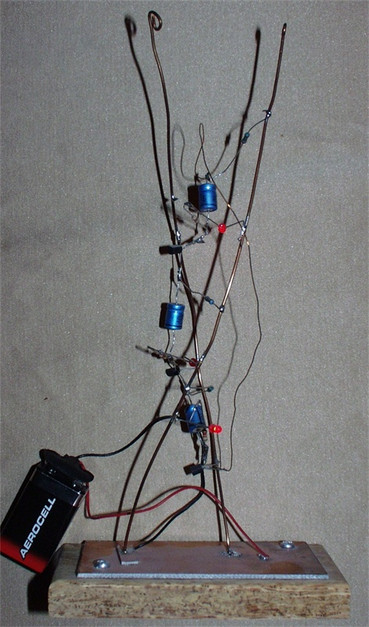

P34-Blinkturm

Der Blinkturm wird ebenfalls im freien Aufbau hergestellt. Es können nicht nur 3 Monoflops, sondern viele hinereinander geschalten werden. Der Aufbau kann nach eigenen Vorstellungen erfolgen. Phantasie ist gefragt.

P34-Blinkturm.pdf 292 K
