OV-Equipment

OV Würmtal C30 Equipment Übersicht

OV Mitglieder können sich dieses Equipment kostenlos ausleihen!

SDR-Koffer

  • SDR RX hoher Empfindlichkeit mit einer f-RXmax=56MHZ
  • Notebook mit verschiedenen SDR SW Paketen + Office  SW
  • E-Feld Antenne mit Antennenverstärker
  • H-Feld Antenne
  • entstörter USB Stromversorgung für E-Feld Antennenverstärker
  • sowie Ladegeräten, einem Handgriff, einem Bauchladen für portablen SDR Einsatz (Störquellen Suche), Koax-Kabeln und weiterem Zubehör



Antennen Analysator Koffer

  • Antennen Analysator AA-600 (bis 600 MHz)
  • AA-600 SW auf CD zu Steuerung über den PC sowie Kabel und anderes Zubehör
  • EMV Spion (= Elektro-Magnetischer Indikator bis ca. 50MHz)



Beamer

  • für Präsentationen vom PC => aktuell bei Gerd, DB6RO, gelagert



Generator 2KW

  • Benzingenerator => aktuell bei Gerd, DB6RO, gelagert



Pavillion Zelte

  • 2 St. Pavillion Zelte, 3*3m => aktuell bei Gerd, DB6RO, gelagert

Morse-Tutor

  • Datong Morse Tutor => aktuell bei Gerd gelagert

Messgeräte

  • DM-1EU Deviation Meter (Hubmesser) => aktuell bei Gerd gelagert



Weiteres OV-Equipment: => Wo befinden sich diese Teile? Erbitten dringend sachdienliche Hinweise!

  • Fritzel FD-4 Antenne
  • UKW Transceiver FT726 (1995)
  • VHF Antennen Analysator (1999)
  • 1 Morsetrainer (1999)
  • BMV Analyser Bausatz (1999)
  • Ausbildungskoffer (2005)
  • Gasgrill (2002)
  • Antenne TH5 MK2 (2010)

SDR-Koffer

To top

SDR-Koffer

Jedes OV-Mitglied kann diesen Koffer kostenlos ausleihen!

Der SDR Koffer besteht aus:

  • einem wasserdichtem gelben Kunststoff Koffer (LxBxH): 475mmx350mmx200mm
  • drei Würfel Schaumstoff Ebenen, die nachträglich mit Böden aus Kunststoff Platten verklebt worden sind, so daß man die einzelnen Ebenen samt Inhalt herausnehmen kann
  • dem SDR RX Cloud-IQ von RFSPACE (fmax=56MHz)
  • einem HP Notebook mit SSD, CD-ROM und USB-3 Schnittstelle, mehreren SDR Programmen und Office Paket
  • einer aktiven E-Feld Antenne inklusive Handgriff und Stromversorgung aus dem USB Port des NB
  • einer H-Feld Antenne
  • sowie zahlreichem Zubehör (Kabel, Adapter, Netzteile, ....)
  • Gesamtgewicht inkl. Inhalt: ca. 10Kg

Um einen portablen Einsatz überhaupt zu ermöglichen existiert zudem noch eine Trageeinheit (Bauchladen), die sowohl den Notebook als auch den SDR und den Spannungswandler für die E-Feld Antenne aufnehmen kann.
Mit diesem Bauchladen hat man dann das komplette Equipment portabel mit sich und zudem die Hände frei den PC zu bedienen als auch die Antennen zu halten bzw. drehen zu können.



Verbesserungen:

  1. Die E-Feld Antenne ist mit zwei Kunststoffhülsen ausgestattet worden, um das unerwünschte Abknicken im Gelenk zu verhindern.
  2. USB AKKU Pack mit 15Ah kann jetzt zur Versorgung des SDR und der E-Feld Antenne verwendet werden
  3. Tragegestell für den Bauchladen (Bilder folgen)





SDR-Ausleihliste
ausgeliehen amvonzurückgegeben am
09.Mrz.2017DK8MZ13.Apr.2017
14.Sep.2017DL7SAQ12.Okt.2017
07.Apr.2018DL7SAQ14.Jun.2018
25.Jan.2019DB6RO14.Mrz.2019
14.Mrz.2019DK8MZ09.Mai.2019





SDR Koffer: geschlossen

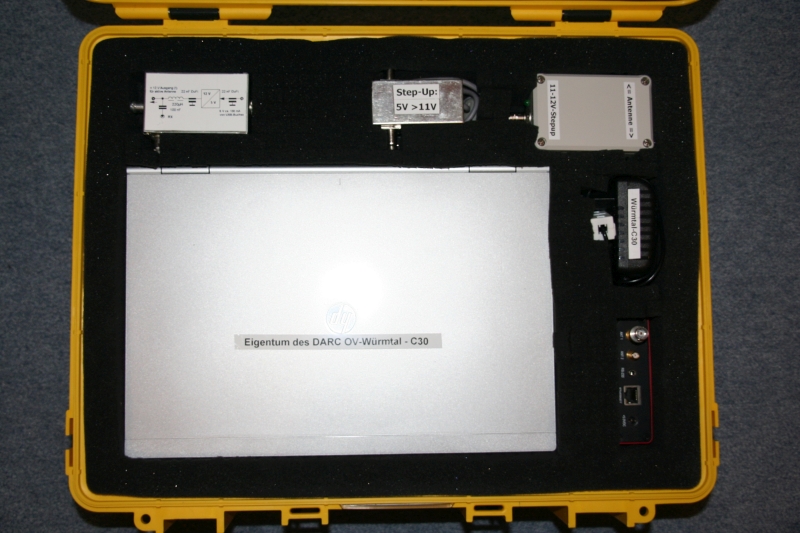

SDR Koffer: Ebene-1

In der Ebene-1 des SDR Koffers befinden sich:

  • der Notebook
  • der SDR Cloud-IQ ( senkrecht gesteckt und reich somit bis zur Ebene-3)
  • der aktive Teil der E-Feld Antenne
  • 12V StepUp Konverter zur Versorgung der E-Feld Antenne aus einem USB Port
  • die Dokumentation

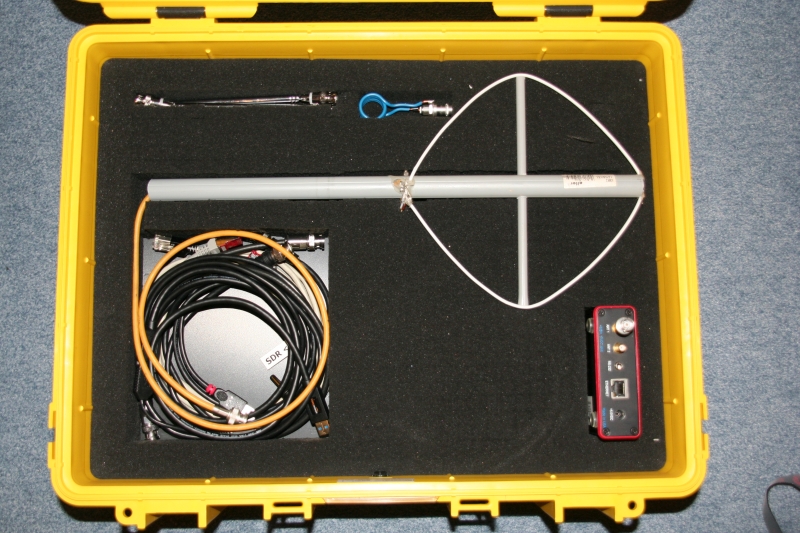

SDR Koffer: Ebene-2

In der Ebene-2 des SDR Koffers befinden sich:

  • die beiden Teleskop Stäbe für die E-Feld Antenne
  • die H-Feld Antenne (Schleife)
  • eine Sonde (isolierte Spule mit BNC Buchse)
  • alle Kabel (Ethernet / USB / Koax)

SDR Koffer: Ebene-3

In der Ebene-3 des SDR-Koffers befinden sich:

  • das Notebook Netzteil inkl. 230VKabel
  • der Handgriff / Dreibein für die E-Feld Antenne mit Foto Schraubanschluss
  • PC-Maus
  • Cloud-IQ SDR Programm (Spectra Vue; bereits installiert)

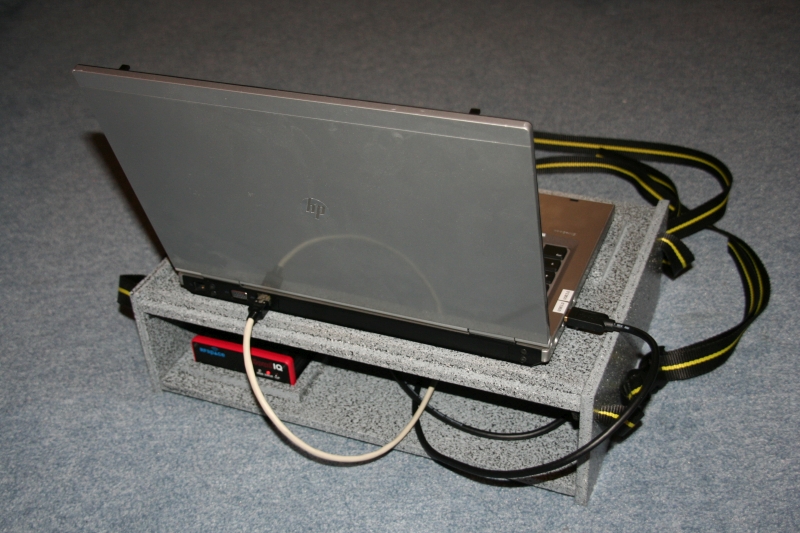

SDR Trageeinheit (Bauchladen)

Die Trageeinheit (Bauchladen) besteht aus:

  • einem lackiertem und versiegeltem Sperrholz (daher resistent gegen Feuchtigkeit)
  • Wie auf den Bildern zu erkennen ist, wird der Notebook auf der oberen Ablage und der SDR auf der darunter liegenden Ablage montiert. Der SDR ist mit einem Klett Band in einem extra Rahmen gesichert.

Der SDR als auch die aktive E-Feld Antenne werden aus dem Notebook versorgt. Bei voll geladenem NB Akku kann die Gesamte Einheit max. 1,3 Stunden portabel betrieben werden, bevor nachgeladen werden muss.

Antennen Analysator Koffer

To top

Antennen Analysator Koffer

Jedes OV-Mitglied kann sich diesen Koffer kostenlos ausleihen!

Der Antennen-Analysator Koffer besteht aus:

  • Kunststoff Koffer
  • Antennen Anaylsator AA-600 (RigExpert; fmax=600MHz)
  • AA-600 Zubehör
  • Funkamateur EMV-Spion (EMV-Indikator bis ca. 50MHz)

Der Koffer beinhaltet drei Schaumstoff Einlagen (Würfel Schaumstoff) die nachträglich mit Kunststoff Platten verklebt worden sind, so daß die einzelnen Ebenen samt Inhalt aus dem Koffer entnommen werden können.



Antennen-Analysator Ausleihliste
ausgeliehen amvonzurückgegeben am
14.Apr.2017DL7SAQ10.Aug.2017
18.Aug.2017DB6RO30.Okt.2017
01.Dez.2018DL9MCC02.Feb.2018
08.Feb.2018DL7AV14.Jun.2018
12.Jul.2018DB6RO14.Sep.2018
14.Sep.2018DL7AV15.Nov.2018
14.Feb.2019DL7AV12.Sep.2019

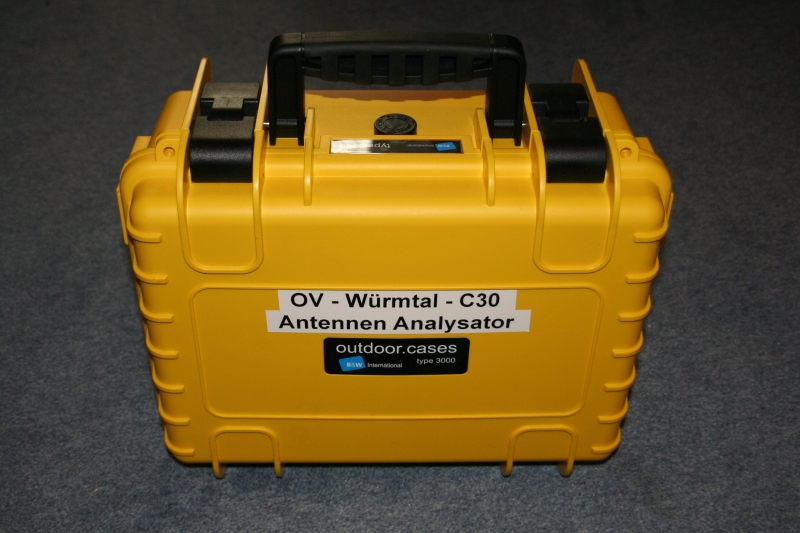

Antennen Analysator Koffer: geschlossen

Der Antennen Analysator samt Zubehör ist in einem wasserdichtem (..habs nicht getestet) Kunststoff Koffer stoß sicher verstaut.

Antennen Analysator Koffer: Ebene-1

In der Ebene-1 des Antennen Analysator Koffers befinden sich:

  • der Antennen Analysator AA-600
  • die Antennen Analysator Schutztasche
  • der Tragegurt
  • ein Koax-Adapter: N-Stecker <=> SO239
  • der EMV - Spion
  • 4 EMV Spion Sonden

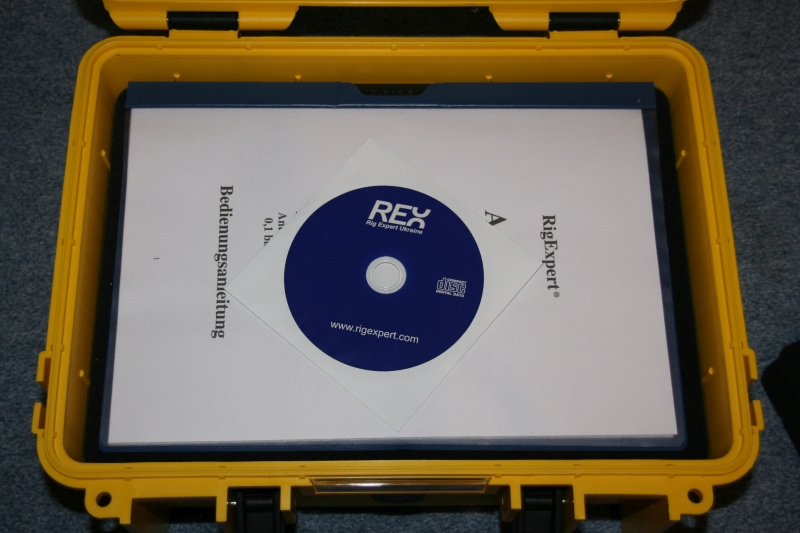

Antennen Analysator Koffer: Ebene-2

In der Ebene-2 des Antennen Analysator Koffers befinden sich:

  • die AA-600 Bedienungsanleitung
  • das PC Programm, mit Hilfe dessen der AA-600 vom PC aus bedient werden kann

Antennen Analysator Koffer: Ebene-3

In der Ebene-3 des Antennen Analysator Koffers befinden sich:

  • das USB-Kabel (A-Stecker <> B-Stecker) zum Verbinden des AA-600 mit dem PC
  • ein Akku Ladegerät für die im AA-600 verwendeten NiMH Akkus samt Netzkabel.

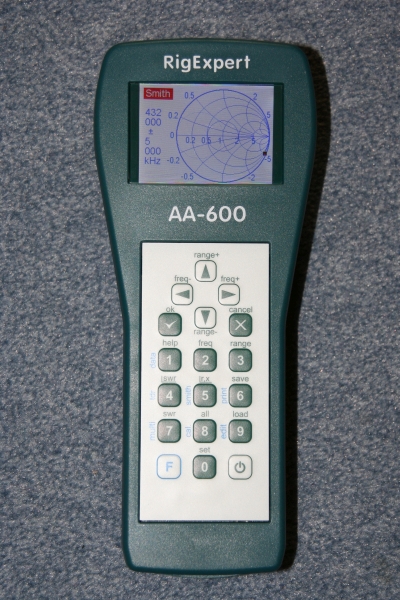

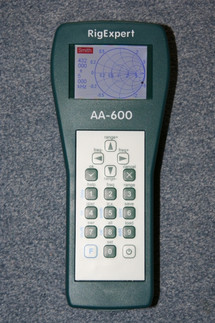

Antennen Analysator AA-600

Der RigExpert Antennen Analysator hat folgende Hauptmerkmale

  • Frequenzbereich: 0,1-600MHz
  • Single Frequenz Option
  • Frequenzband Option
  • SWR Anzeige
  • Multiband SWR Anzeige
  • Anzeige von Real und Imaginär Anteil
  • Smith Chart
  • TDR (Time Domain Reflection)
  • Kalibrier Menü
  • PC-Mode

Beamer

To top

Beamer

ACER H350DLP

Auflösung: 1280*720





Beamer Ausleihliste
ausgeliehen am vonzurückgegeben am







Antenne: FD-4

To top

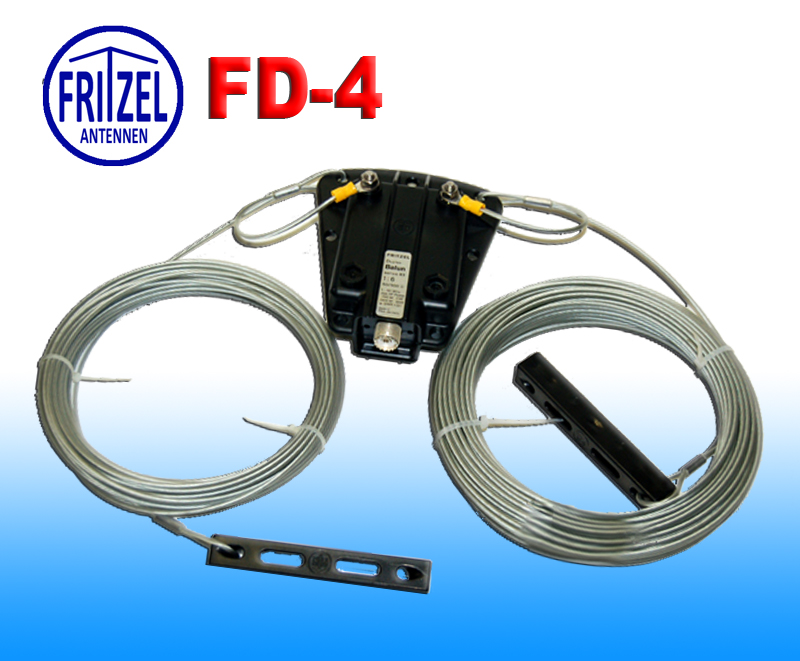

Antenne FD-4

Ja, der OV besitzt auch einen Fritzel Dipol (FD4), fragt sich nur wo der abgeblieben ist.

Liebe OV Mitglieder geht mal in Euch und schaut nach, ob der bei Euch eingelagert ist oder

irgendwo im Garten hängt.

Wir wollen nur wissen wo das Teil geblieben ist. Bitte melden!

Morsetutor

To top

Morsetutor

Morsetutor Datong D70

Das Teil ist zwar inzwischen schon ein paar Jahre alt, da sich aber im Morsecode bei den Standard Zeichen
nichts geändert hat, brandaktuell.

Wir machen noch einen Funktionscheck und dann kann man sich das Teil ausleihen.





Morse Turor Ausleihliste
ausgeliehen amvonzurückgegeben am
