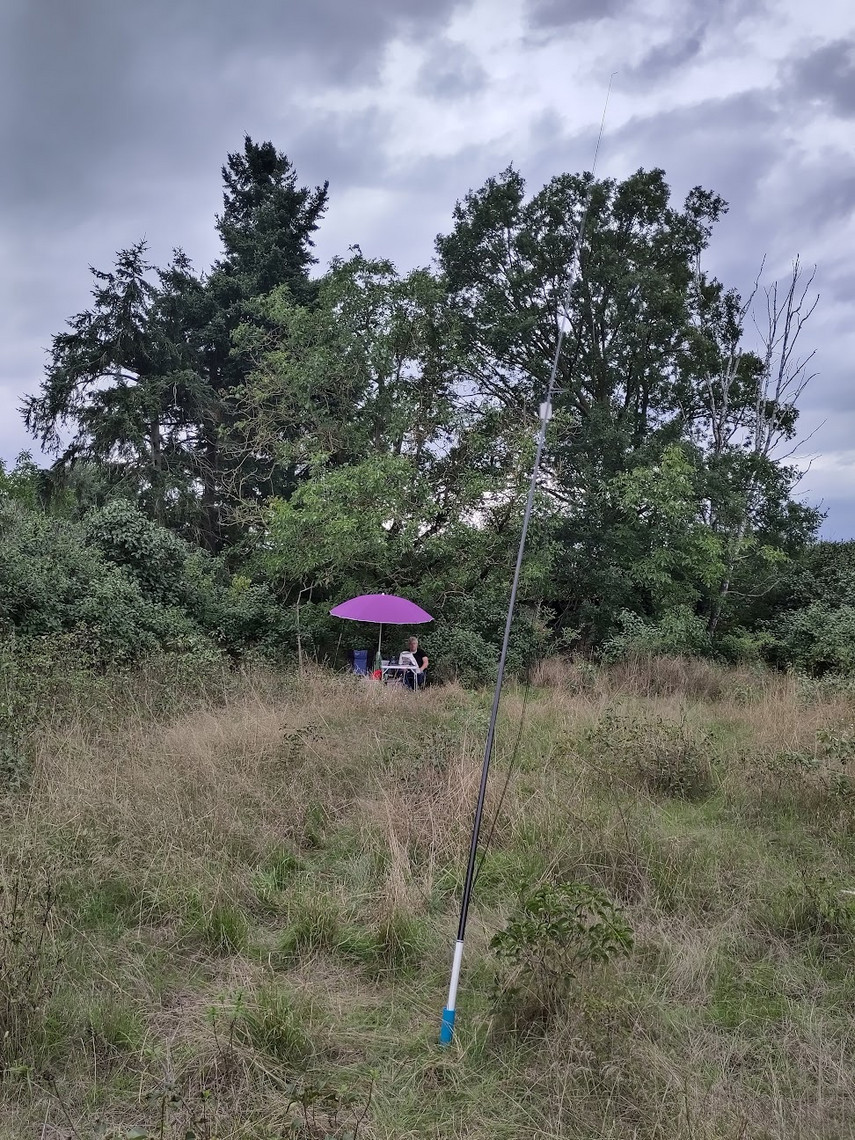

Fred (DD2ZM) und Simon (DC0SK) waren wieder unterwegs, um portabel Betrieb zu machen und mit einer Antenne zu experimentieren.

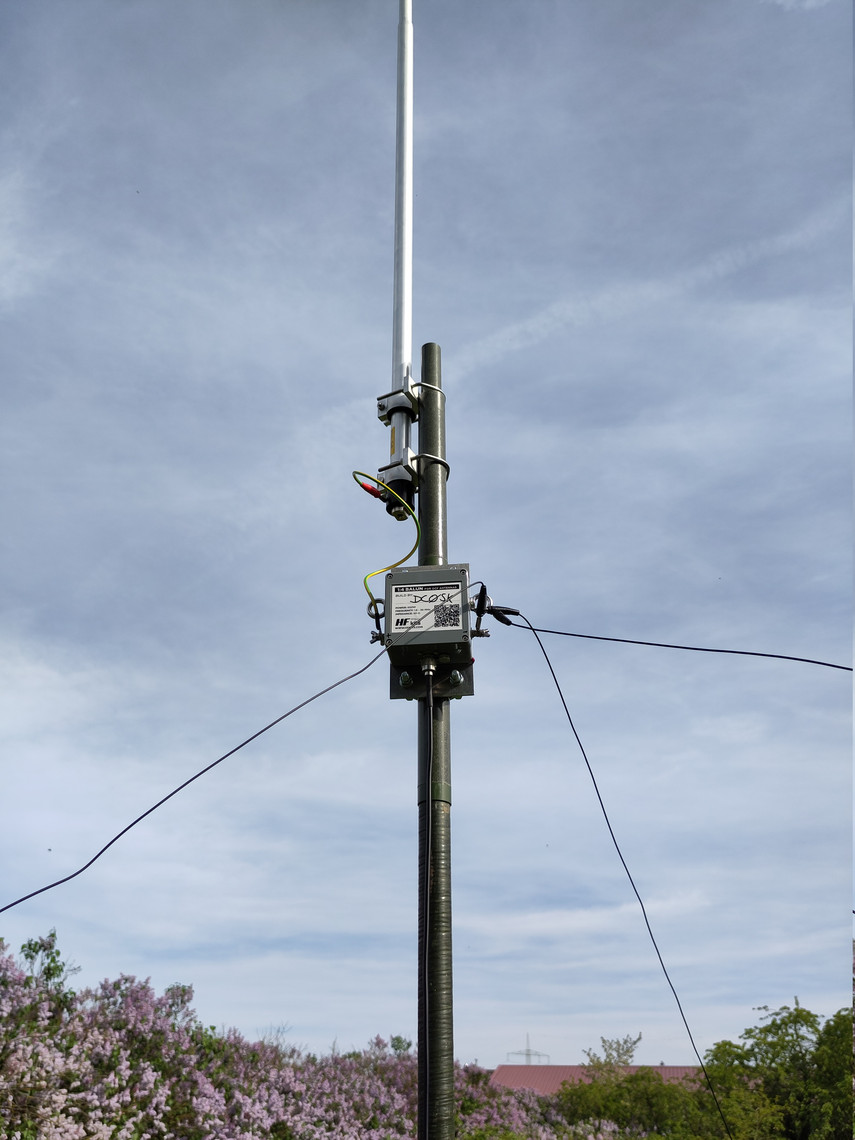

Dazu wurde der Strahler einer Diamond BB-7V mit einem 1:4 Übertrager und einer Mantelwellensperre nach DG0SA  (2x 12 Windungen Doppelader parallel, jeweils 100 Ohm) versehen. Drei Radials von ca. 10,3m Länge wurden eingesetzt, der Speisepunkt lag in 2,5m Höhe.

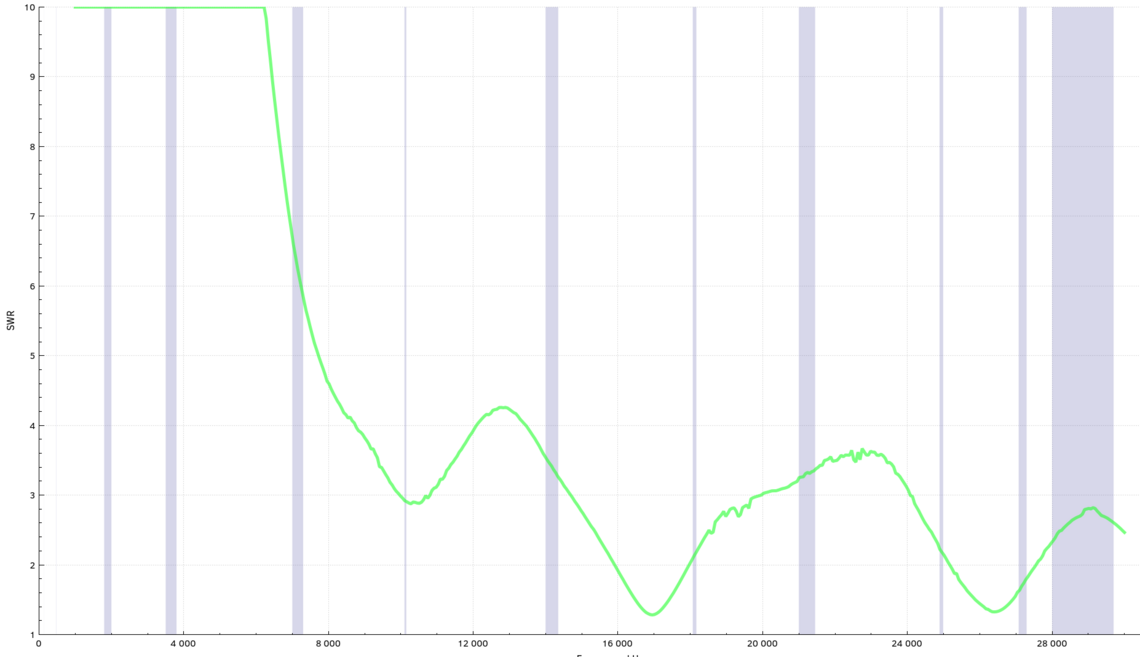

Bei einer Länge des Strahlers von 6,7m plus 40cm Zuleitung waren Resonanz und SWR nicht optimal, so dass auf 40m die kleine Portabel-PA oft aufgrund des zu hohen SWR auf Durchgang schaltete. Dennoch waren auch dann bei schlechtem SWR in QRP mit 1,5W vehältnismäßig gute Kontakte möglich.

Abhilfe wird entweder eine Dachkapazität oder eine Verlängerung des Strahlers schaffen. Mehr dazu nach dem nächsten Ausflug.

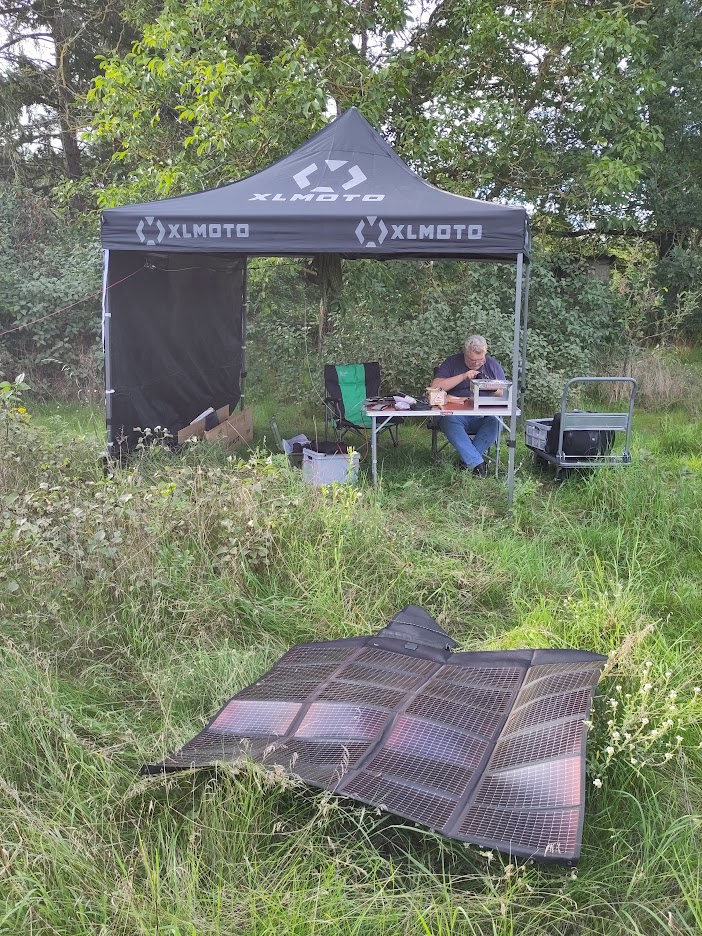

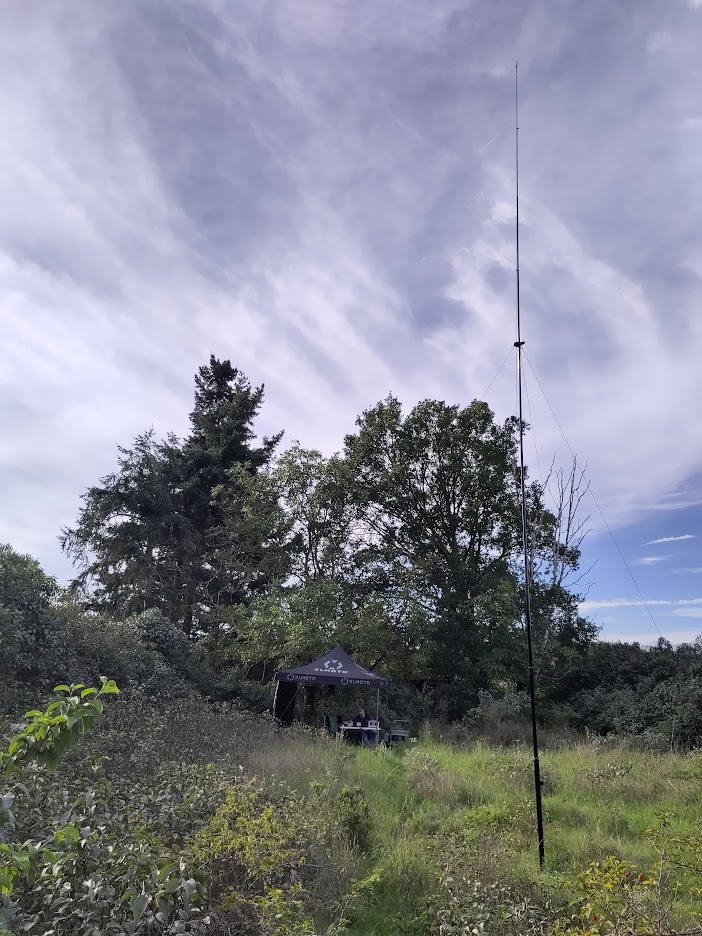

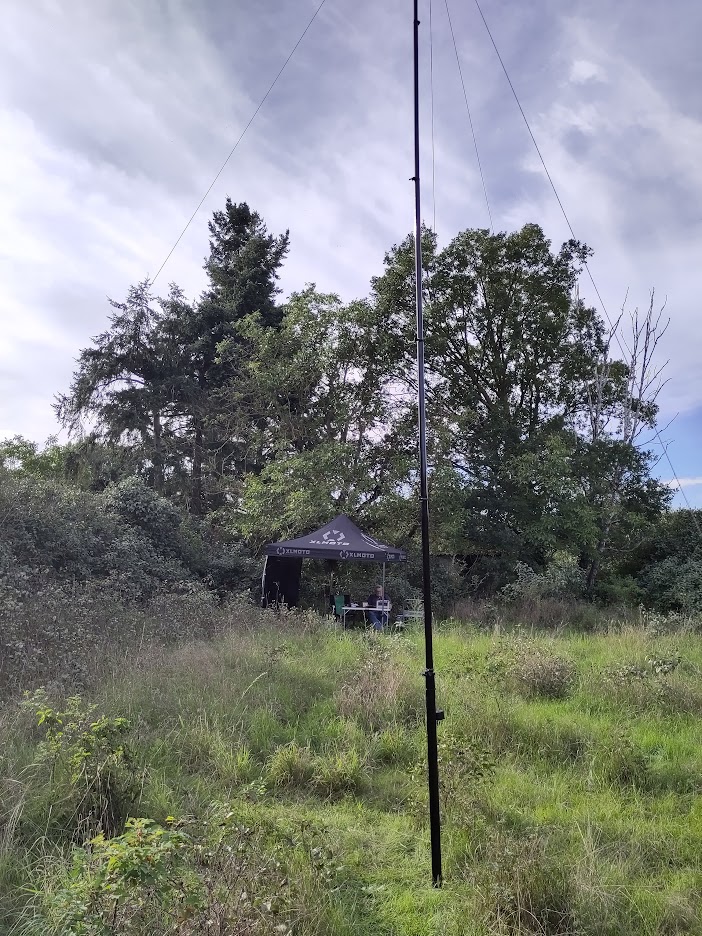

Für Fielddays und aufwändigere Protabelaktivitäten haben wir uns zwei faltbare Pavillons zugelegt. Eines davon haben Fred (DD2ZM) und Simon (DC0SK) während der Fortsetzung der Antennenexperimente getestet.

Die Pavillons verfügen über 4 separat einhängbare Seitenwände, wir haben davon wetterbedingt nur eine als Sonnenschutz verwendet.

Ausreichend Platz bietet ein solches Pavillon für 2 Personen, jeweils mit portabel-shack und zusätzlicher Ausrüstung, Gepäck usw. Der Aufbau geht aufgrund des Zieharmonika-Konstruktion sehr schnell, das Gewicht beträgt 28kg.

Als nächtes Kapitel für die Drachenantenne soll eine endgespeiste Halbwellenantenne abgestimmt werden. Möchte man dies richtig gut tun, um auf möglichst vielen Bändern eine gute Resonanz zu erreichen ist einiges zu beachten.

Neben der Wahl des Trafos (Unun) sind die Länge des Drahtes und eine Ladespule (Stichwort DL7AB-Antenne) für gute Ergebnisse wichtig.

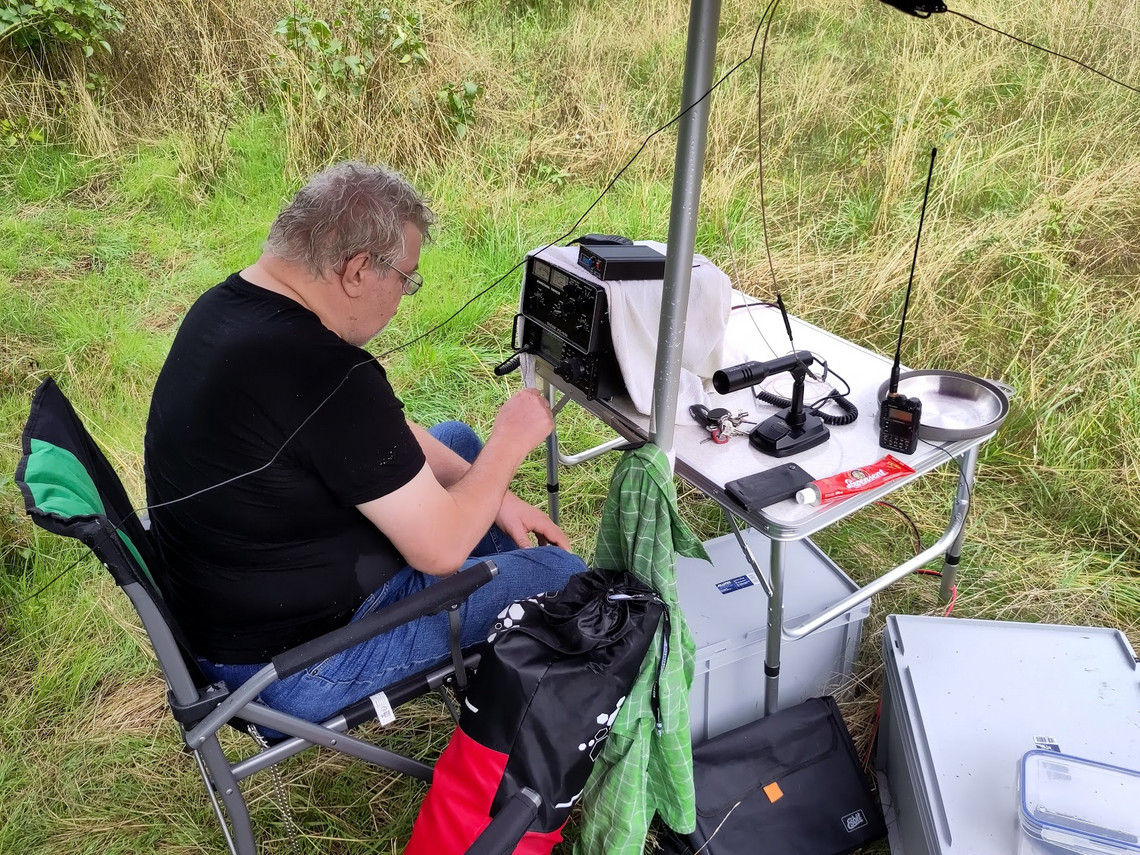

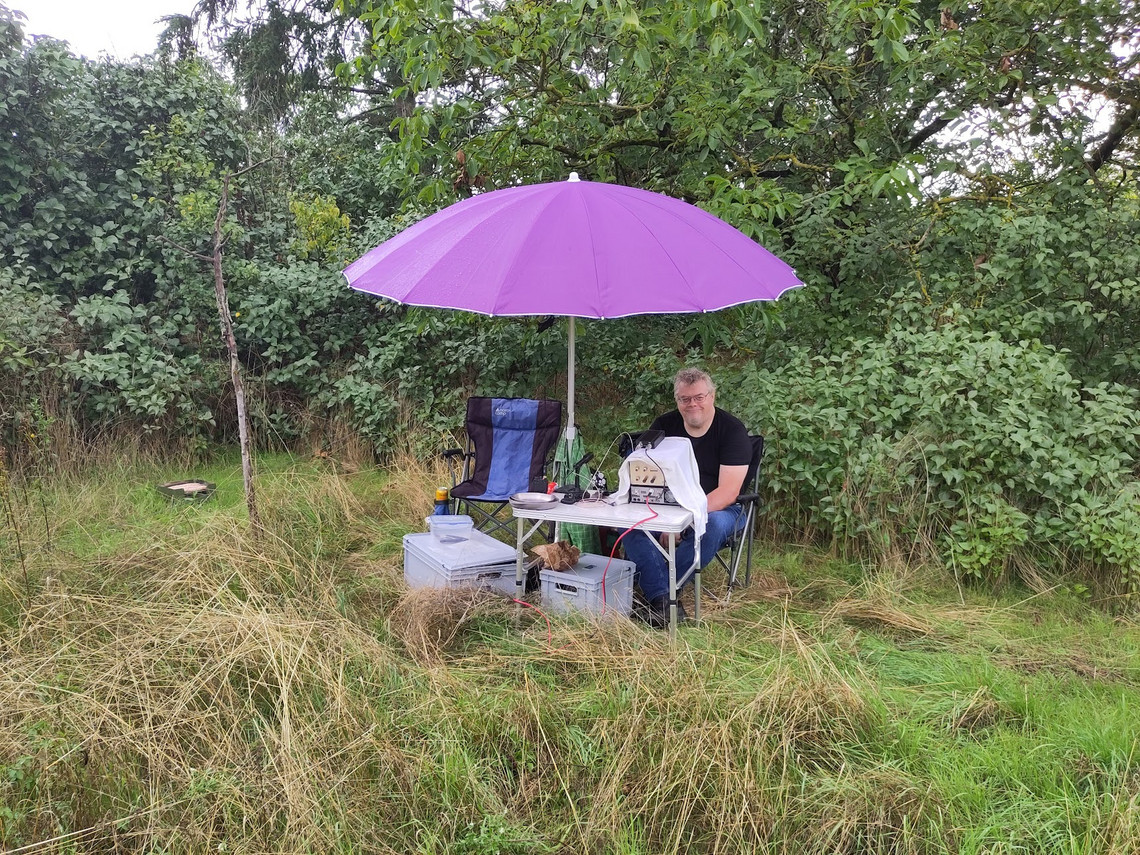

Fred (DD2ZM) und Simon (DC0SK) haben einen Nachmittag lang während der Portabelaktivitäten einen Antennedraht abgetimmt und schrittweise die Lage der Ladespule optimiert. Dabei mussten sie zwar einem Gewitter mit heftigem Regen trotzen, dies wurde aber durch die an Ort und Stelle zubereitete Verköstigung wieder wett gemacht.

Bei der Spule handelt es sich um eine Luftspule mit ca. 1,4uH Induktivität, welche laut DL7AB "ca. 2m entfernt vom Speisepunkt" zu platzieren ist. Der Hintergrund dieser Platzierung ist kurzgefasst, dass dort für die oberen Bänder das Strommaximum liegt, was zusammen mit der Spule zu einer elektrischen Verlängerung des Drahtes für diese Bänder führt. Dadurch verbessern sich Resonanzverhalten und SWR für die Bänder 10m, 12m und 15m, weniger für 17m. Auf die restlichen Bänder hat die Spule nur einen vernachlässigbaren Einfluss.

Die Details zur Gesamtkonstruktion folgen bei Fertigstellung.

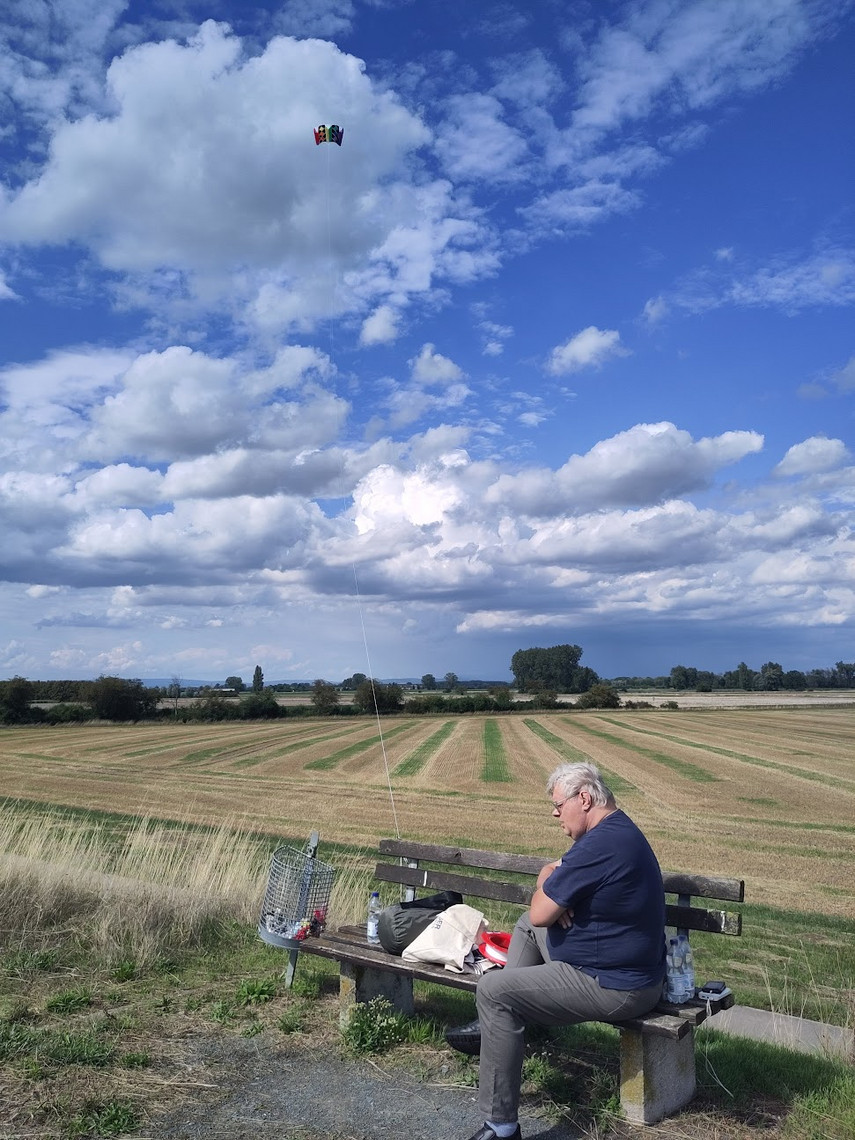

Inspriert durch die Versuche von Guglielmo Marconi haben Fred (DD2ZM) und Simon (DC0SK) erste Tests mit Lastendrachen, zum Bau einer Drachenantenne, unternommen.

Zur Auswahl standen zwei Modelle: Ein Powersled L 3.0 und ein Parafoil 5.5

Ziel war es das Verhalten beim Aufsteigen und den Stand an unterschiedlichen Orten kennen zu lernen.

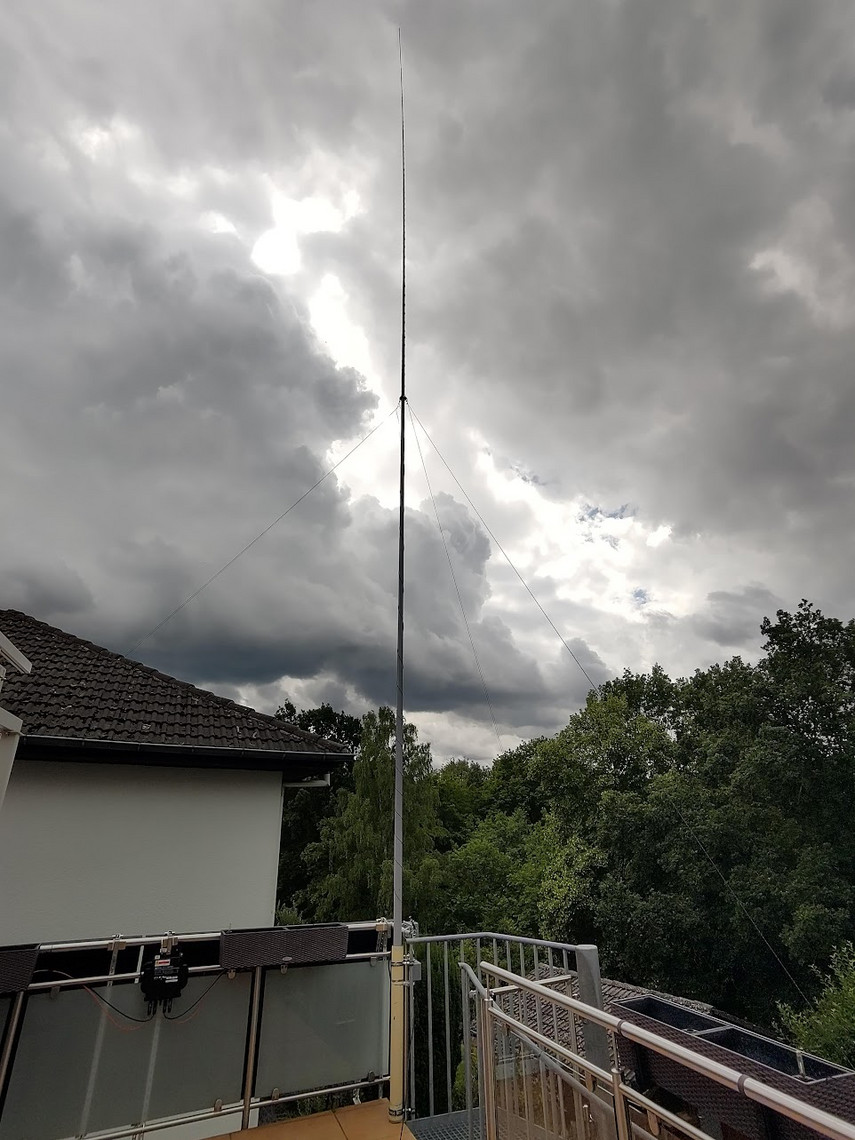

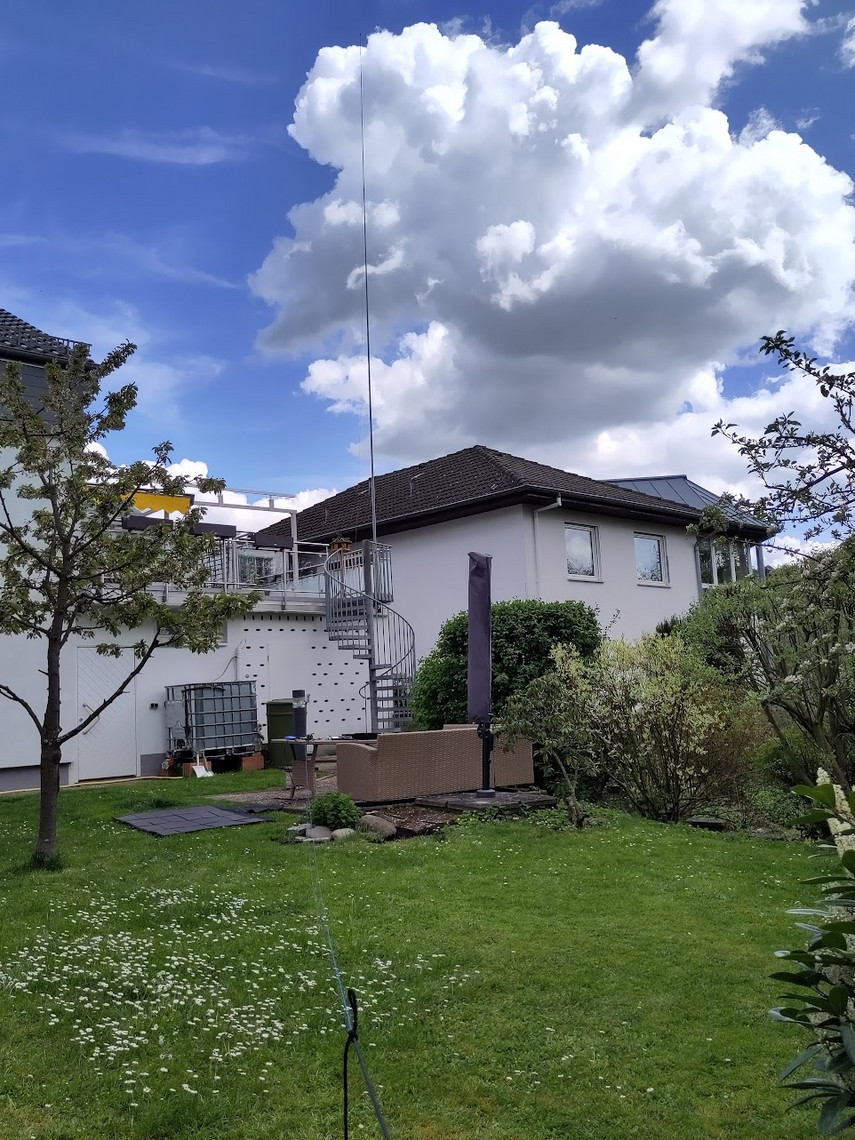

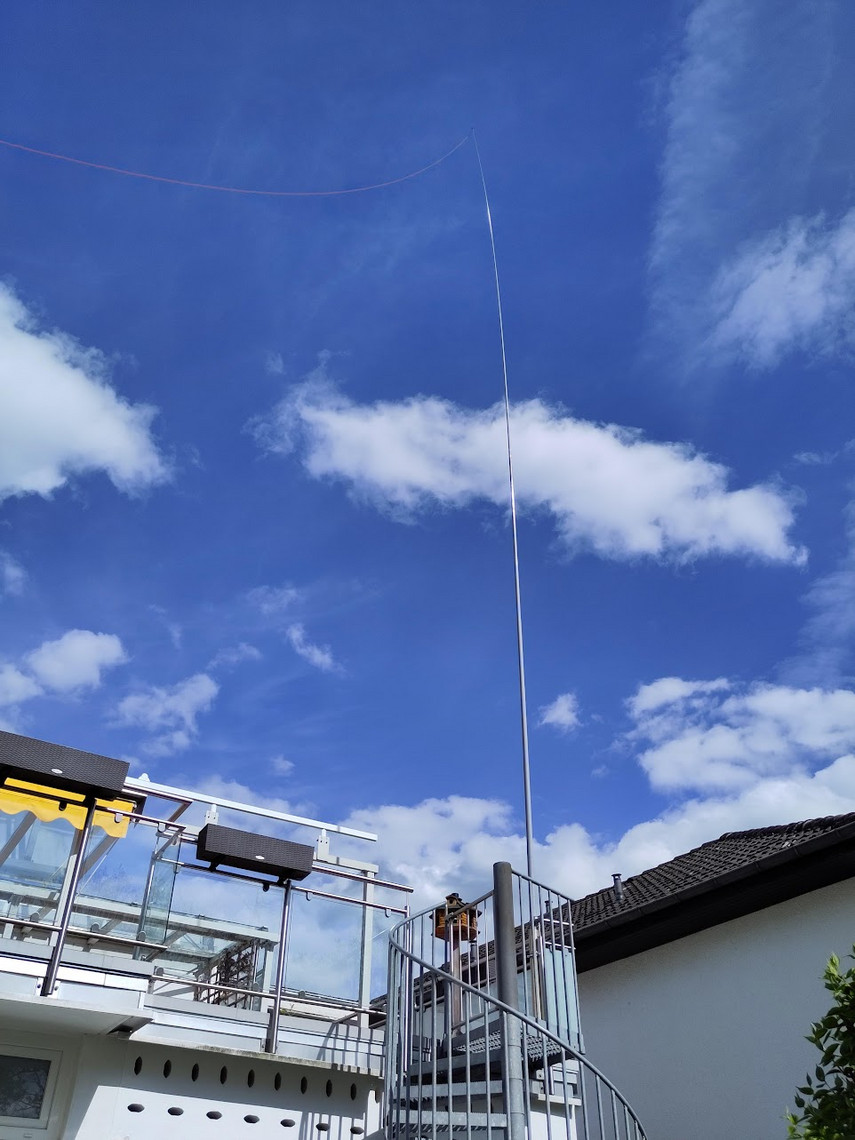

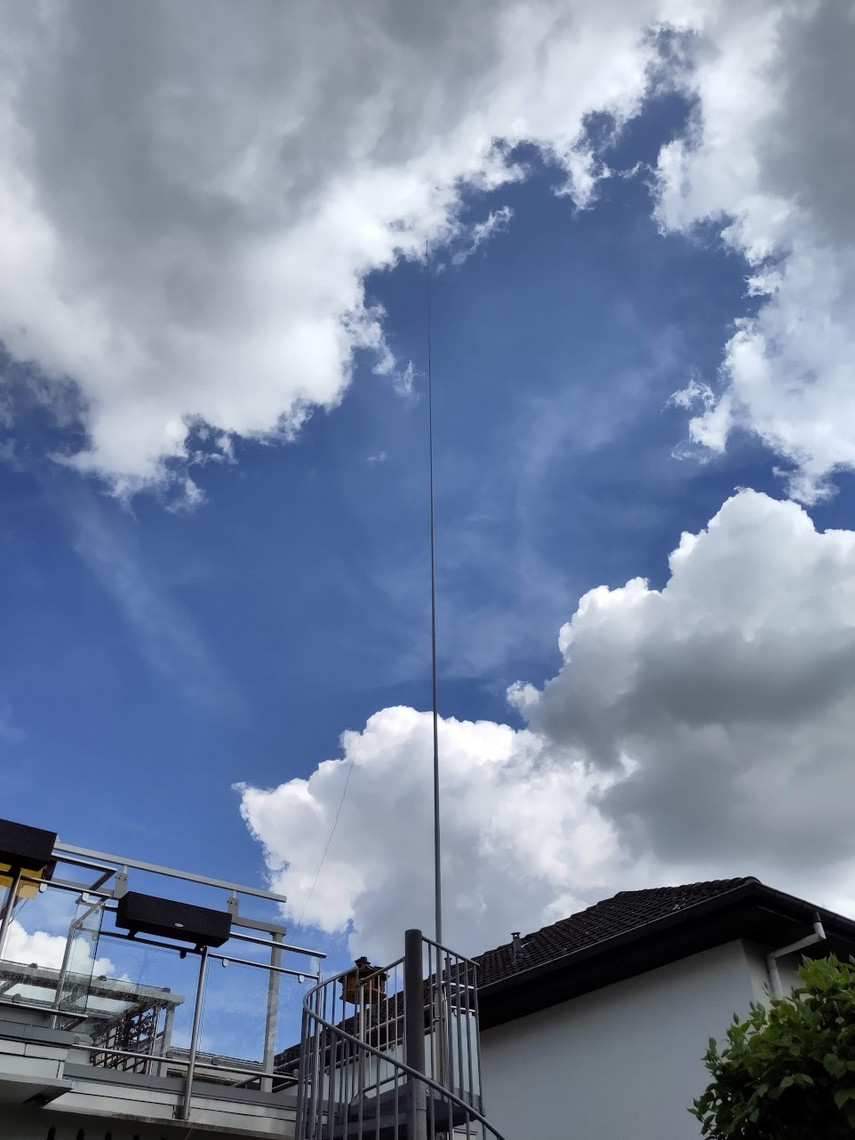

Simon (DC0SK) hat an seinem Heimat-QTH eine Balkonhalterung für einen 11,5m Mast angebracht.

Hierzu ein paar Impressionen.

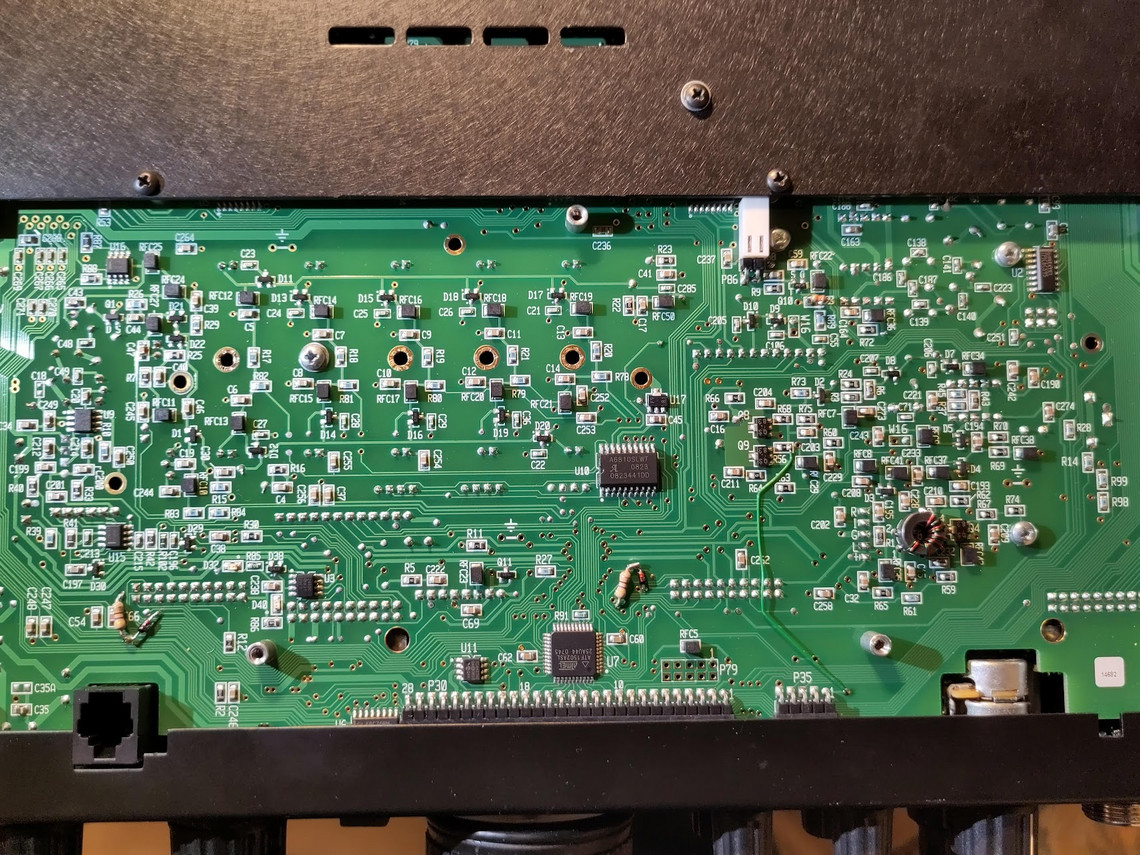

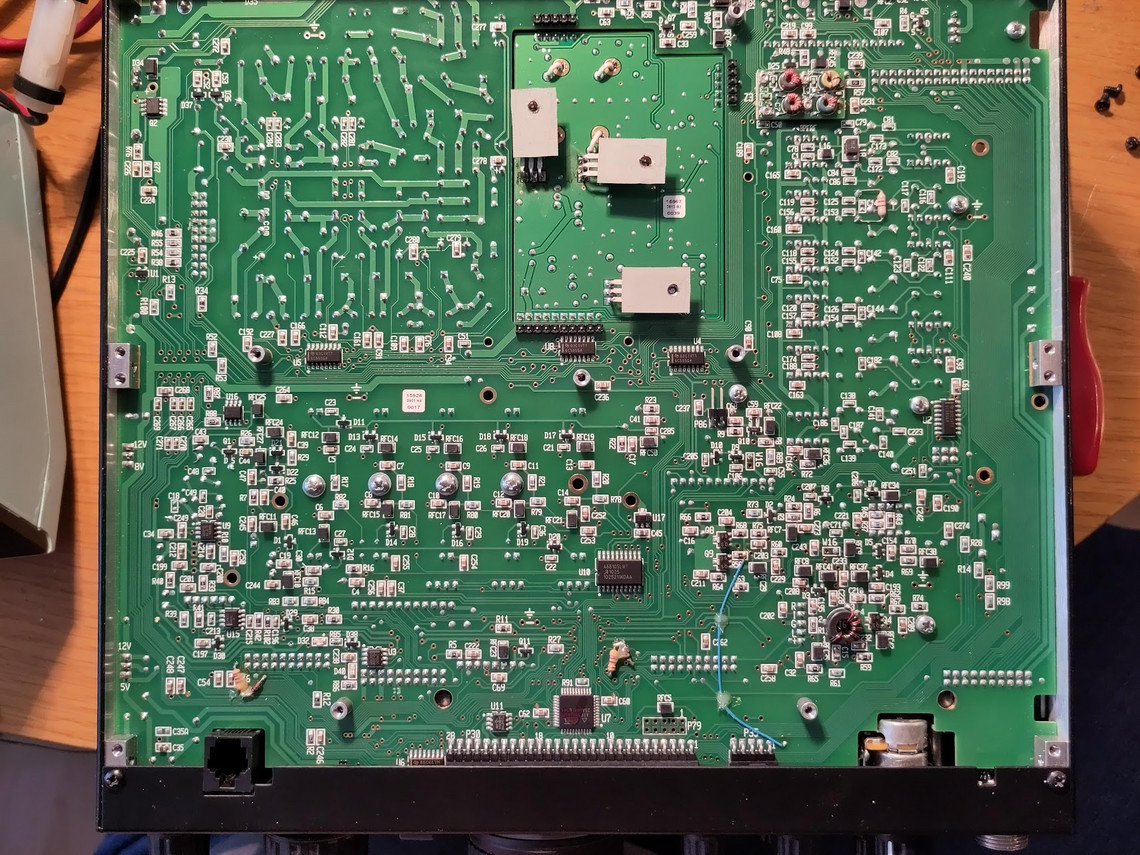

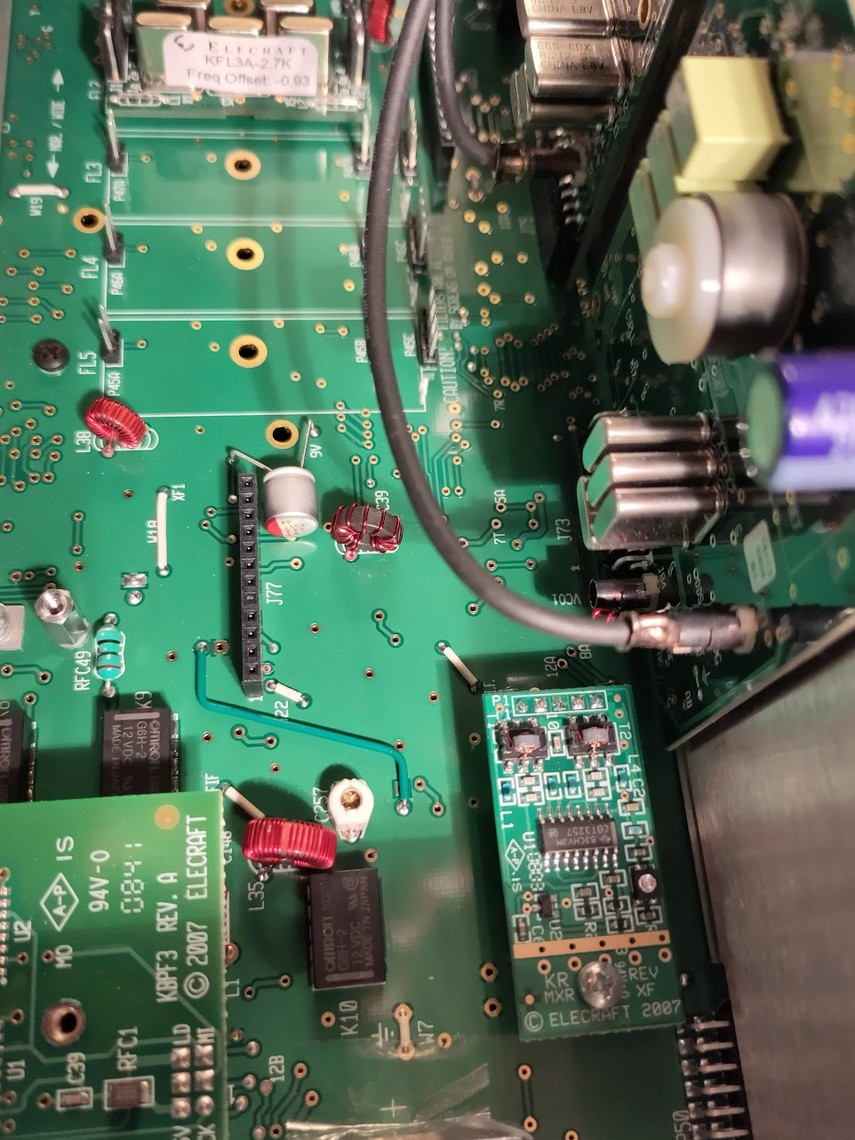

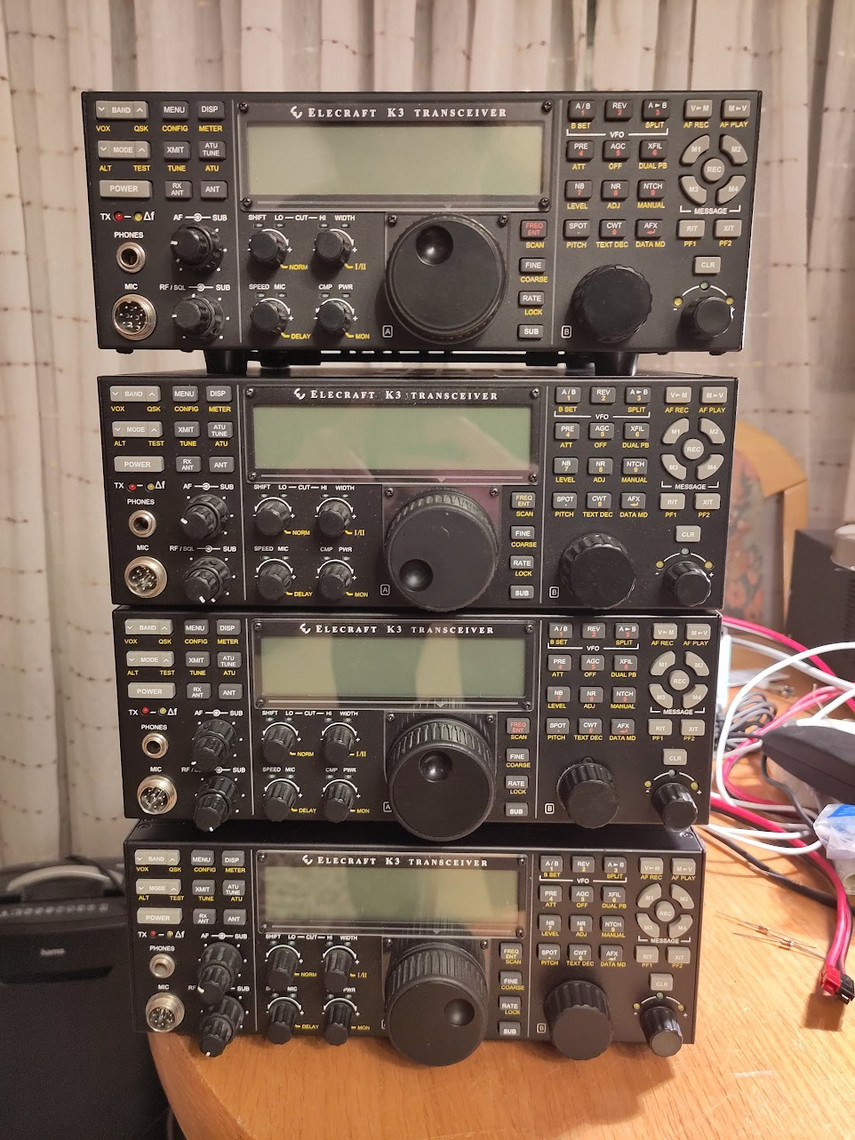

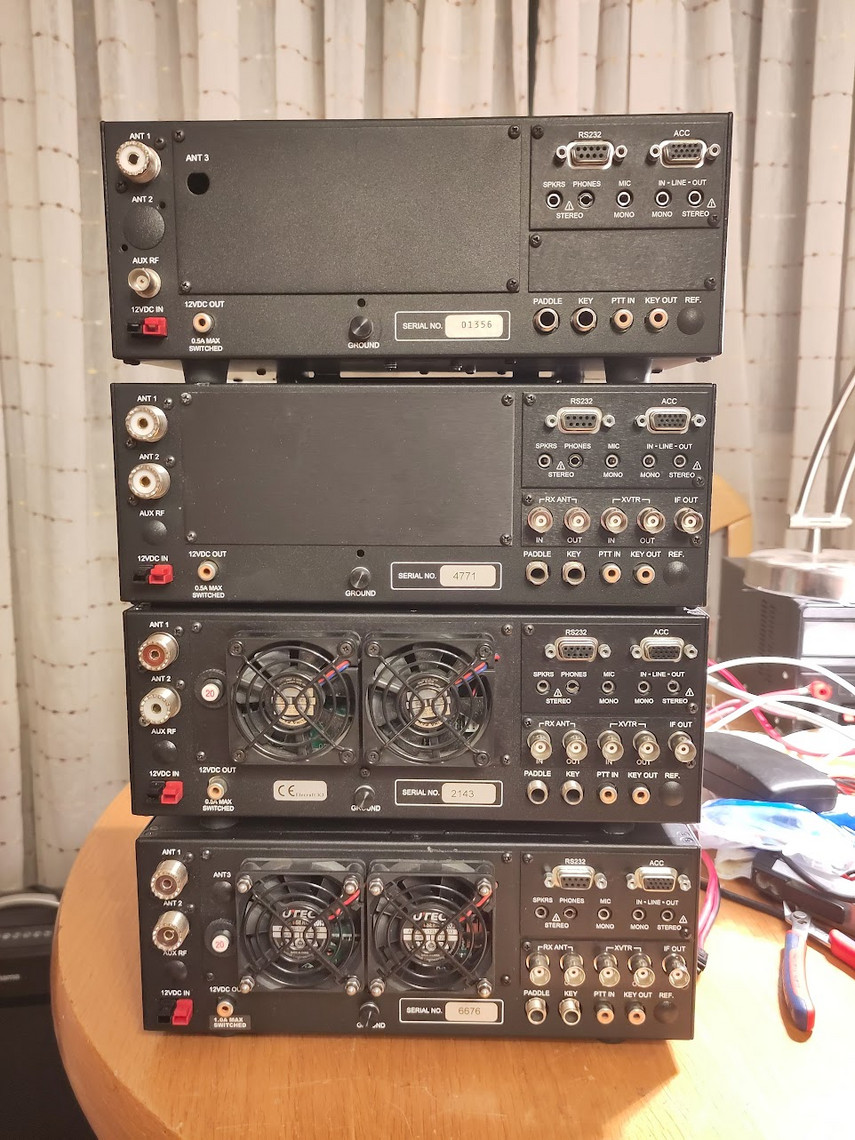

Fred (DD2ZM) und Simon (DC0SK) haben über zwei Wochenenden verteilt insgesamt fünf Elecraft K3 auf den aktuellen technischen Stand gebracht.

Folgende technischen Änderungen wurden umgesetzt:

• VFO noise mod
• extreme RX protection mod
• KPA12V sense mod
• KPAIO3 mod
• KBPF3 mod
• IF output mod
• AUX12V 1A upgrade (1.1A to be specific)
• Speaker upgrade (Visaton FRS7S)

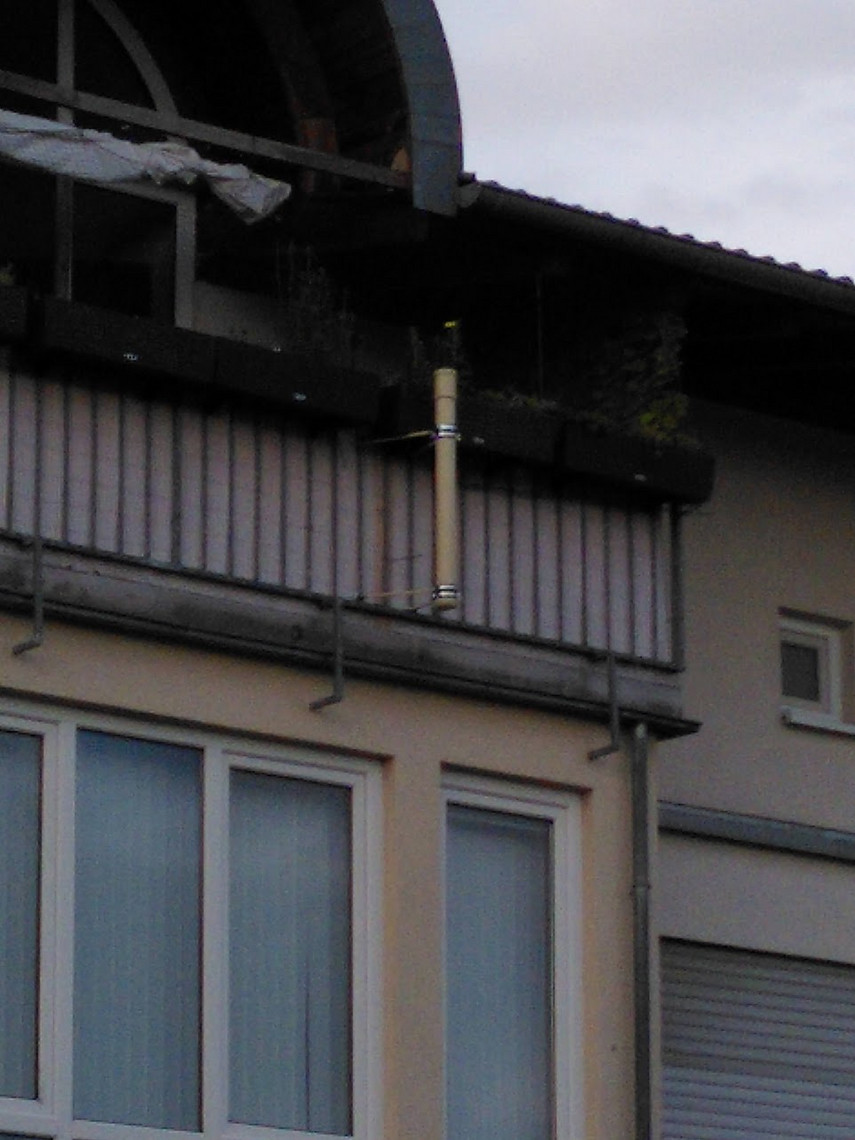

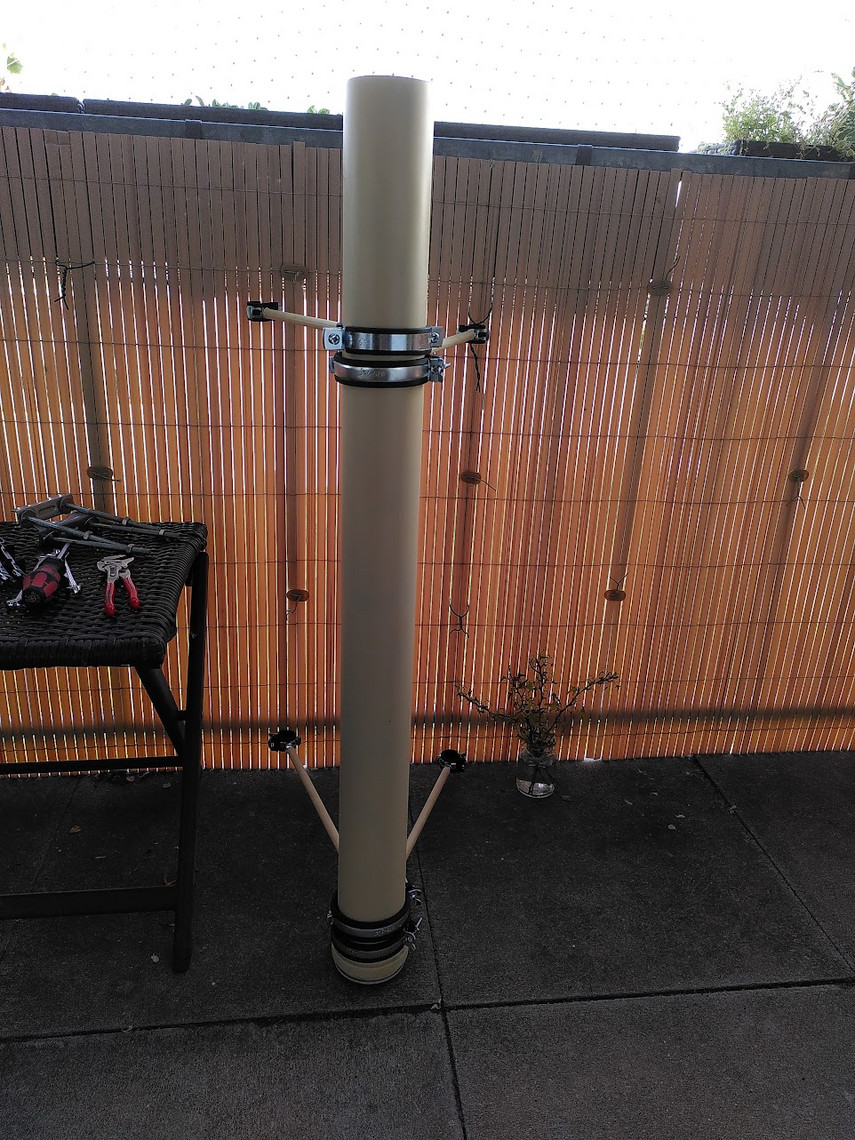

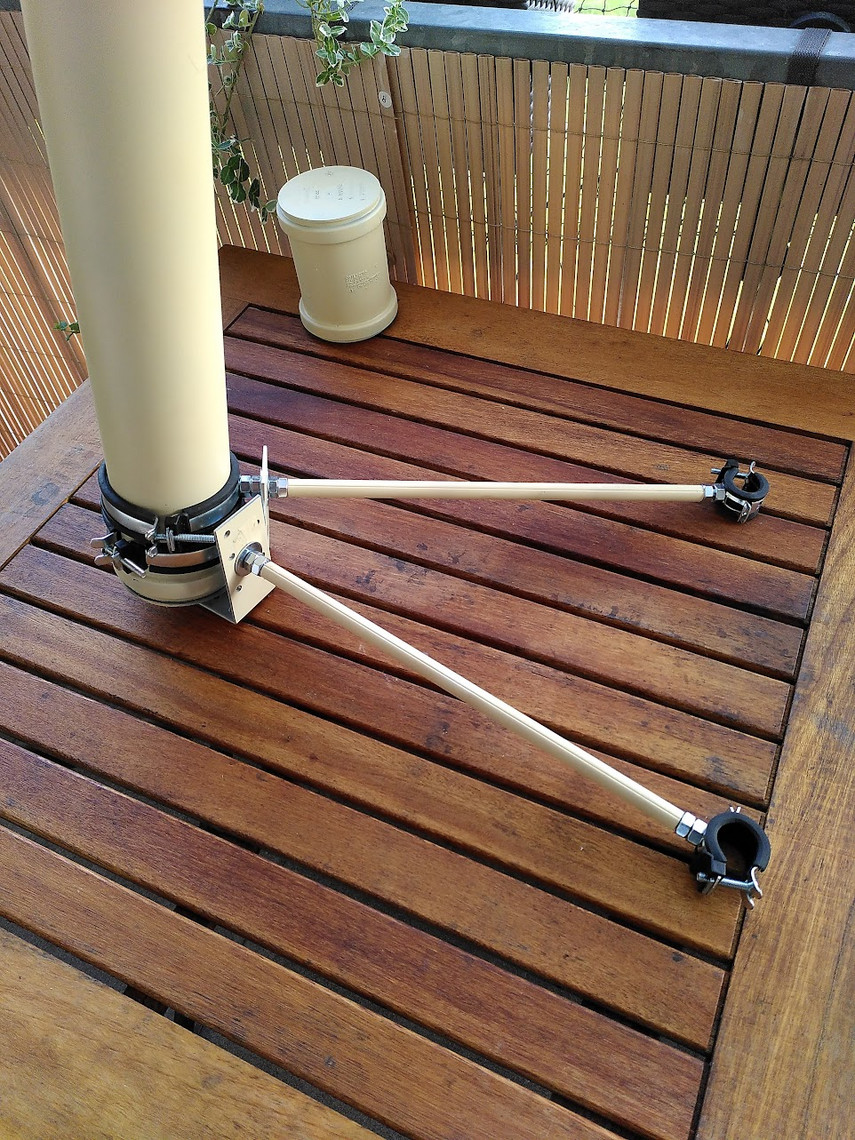

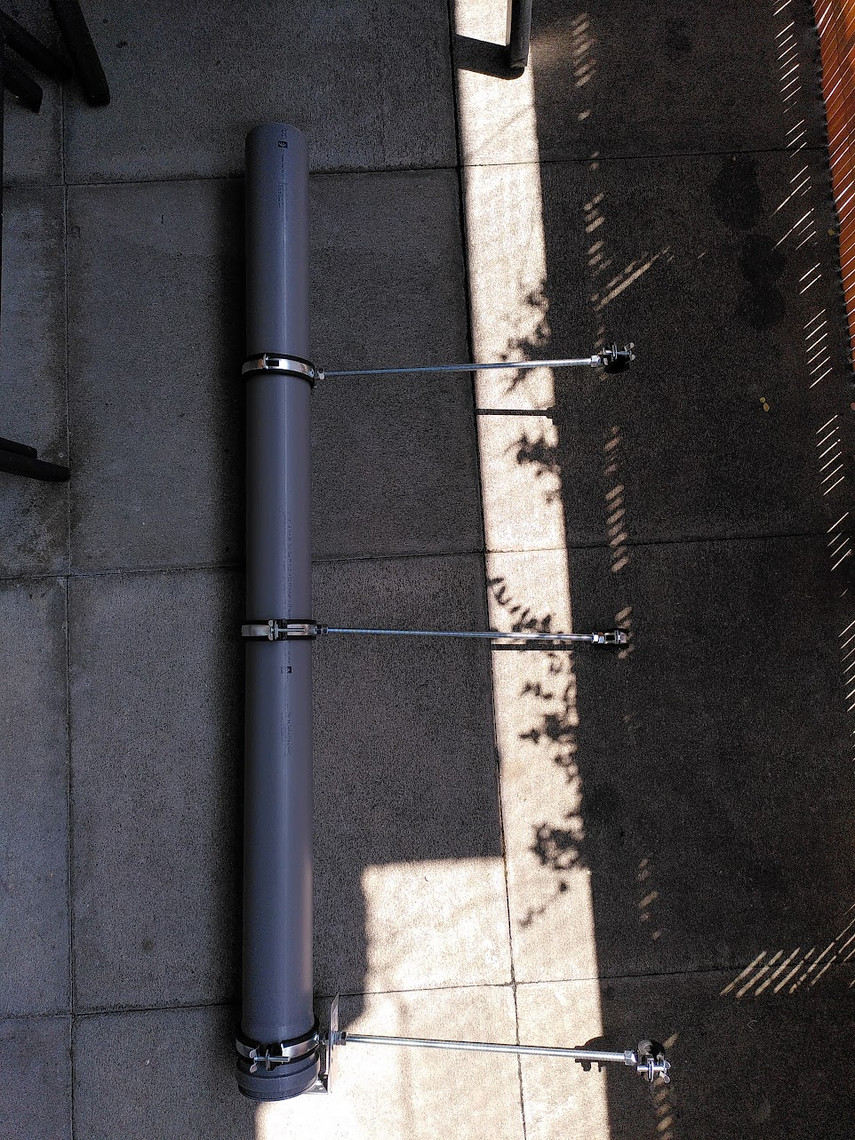

Eine Lösung um einen Fiberglasmast bei beengten Platzverhältnissen oder an Balkonen temporär aufstellen zu können, hatte sich Simon (DC0SK) ausgedacht.

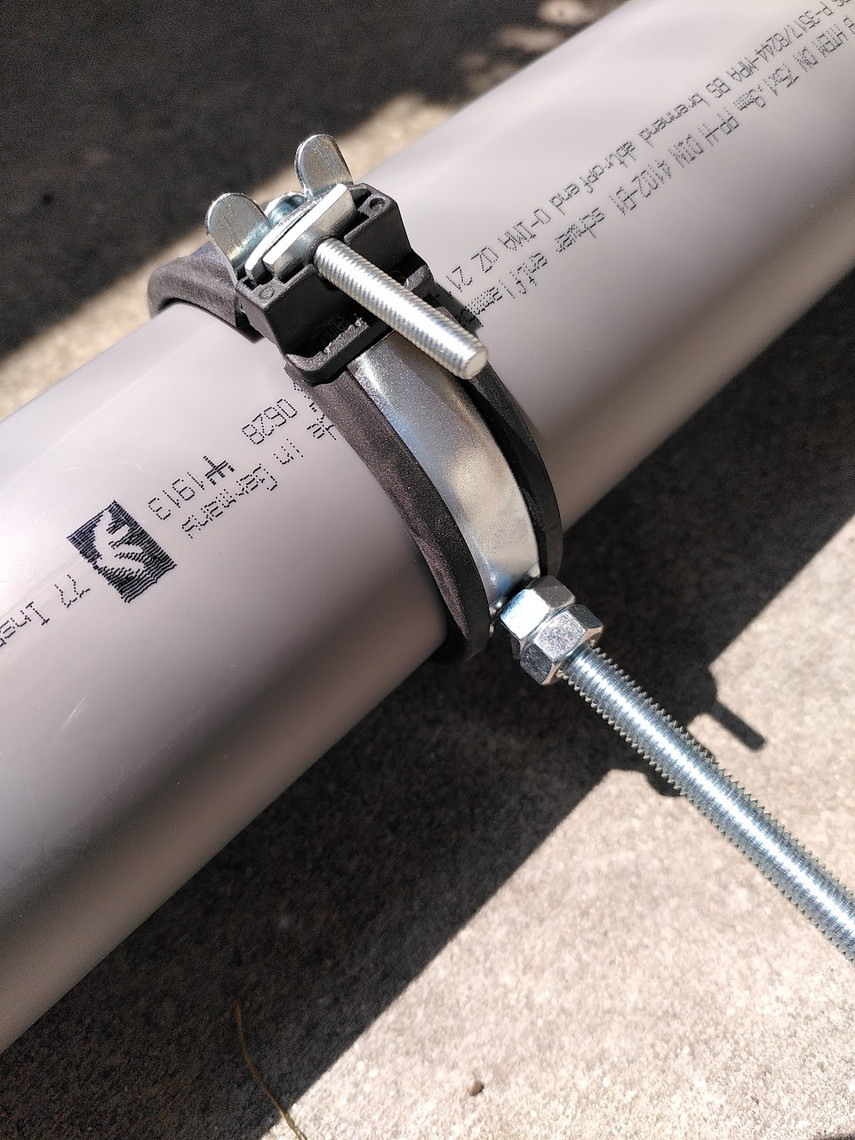

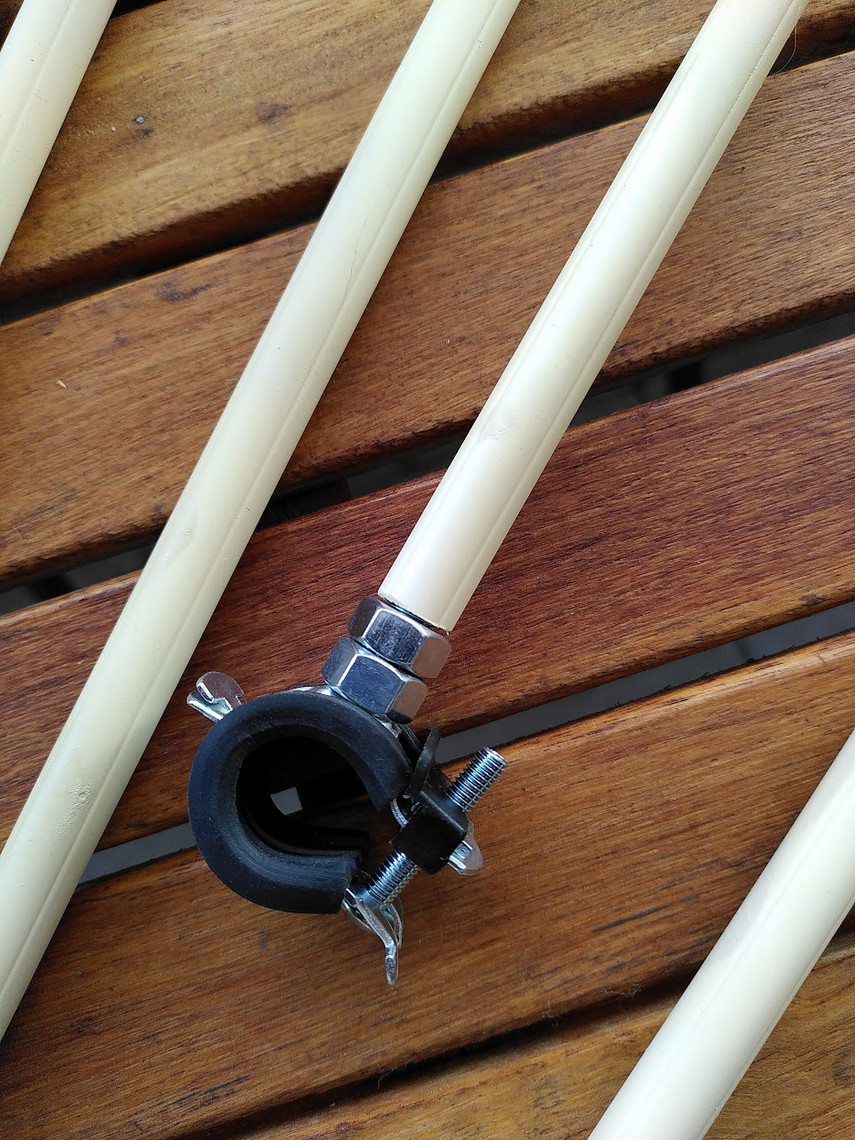

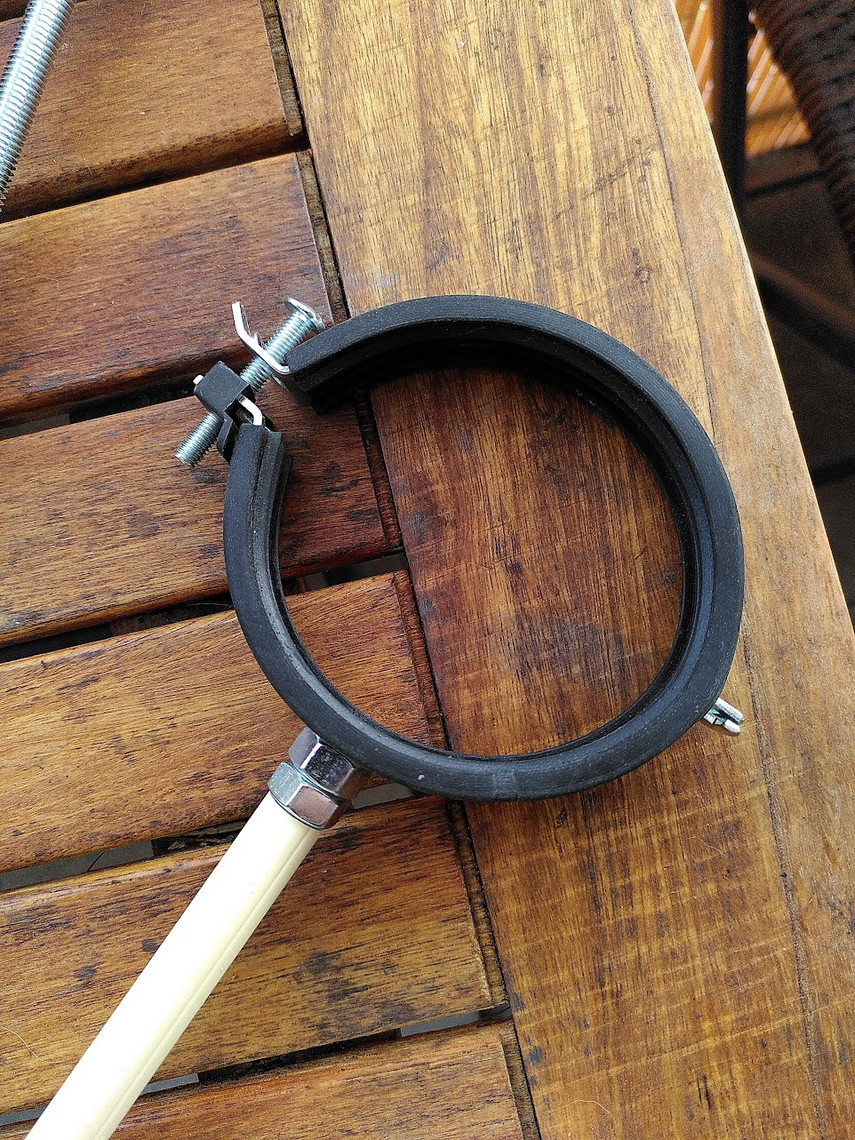

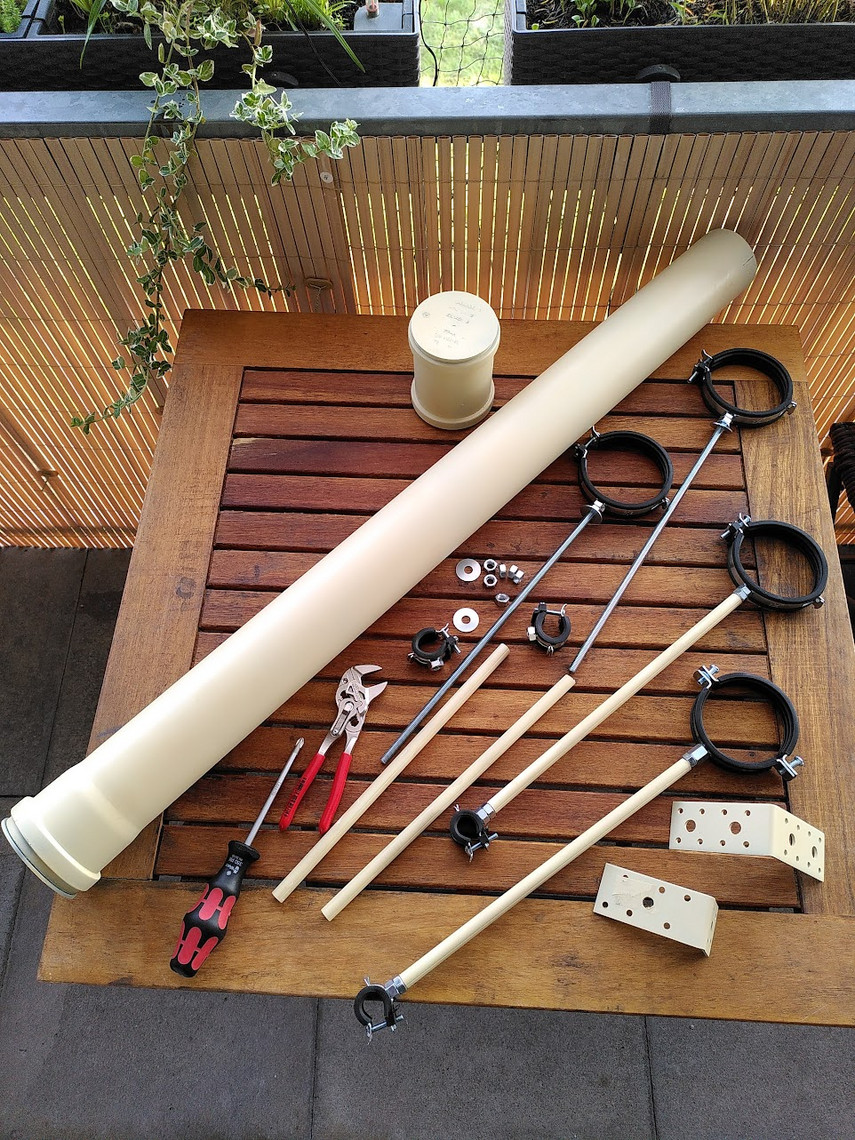

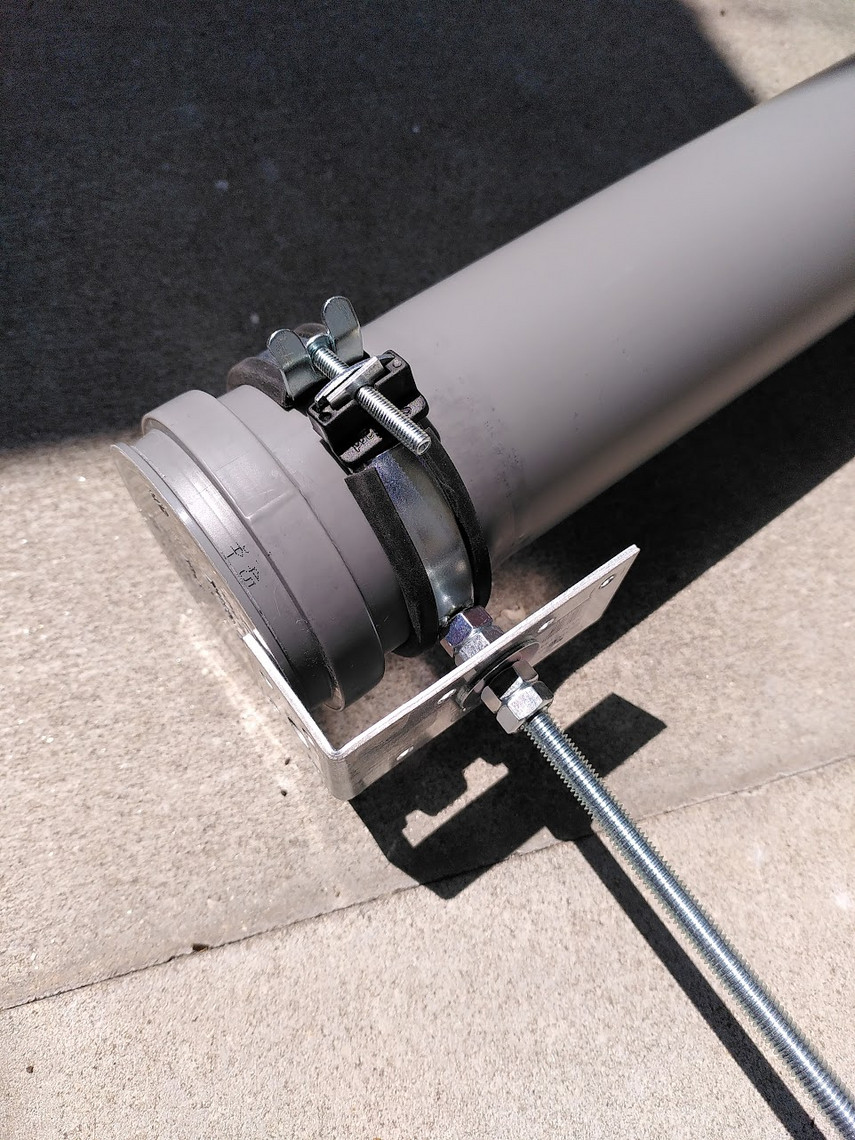

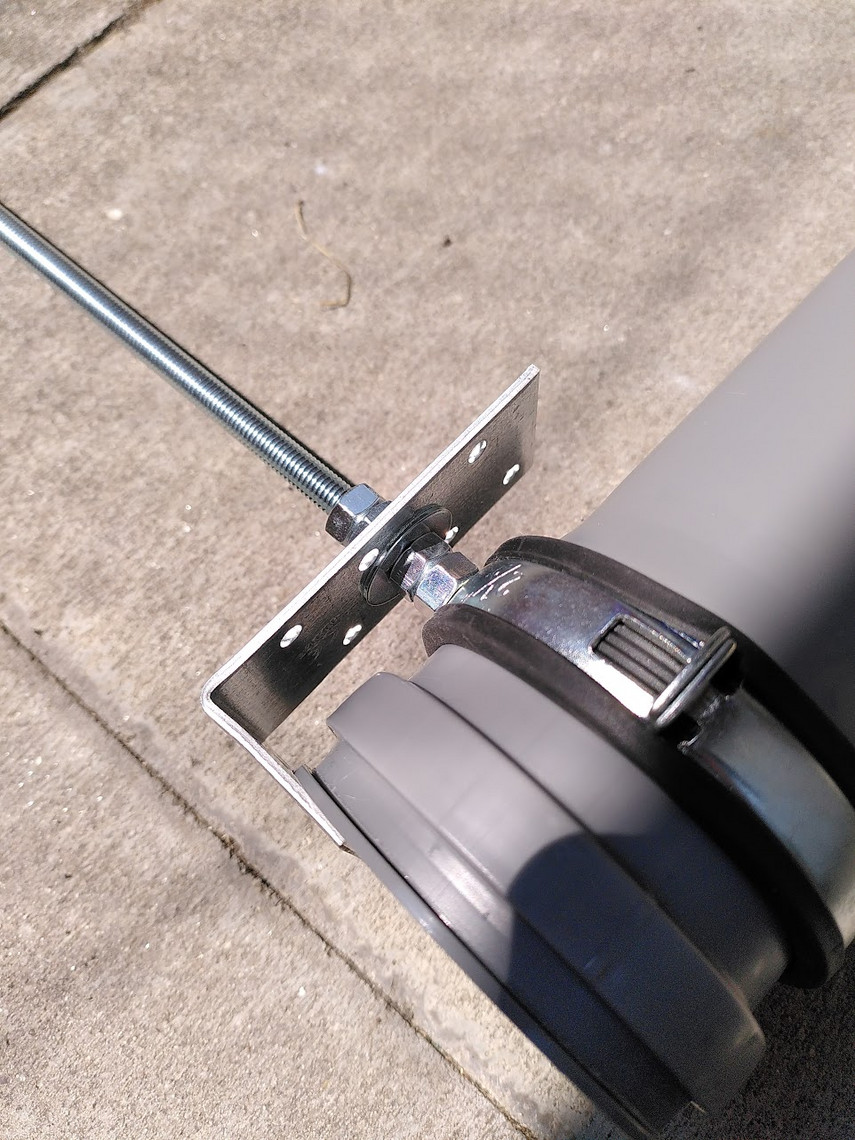

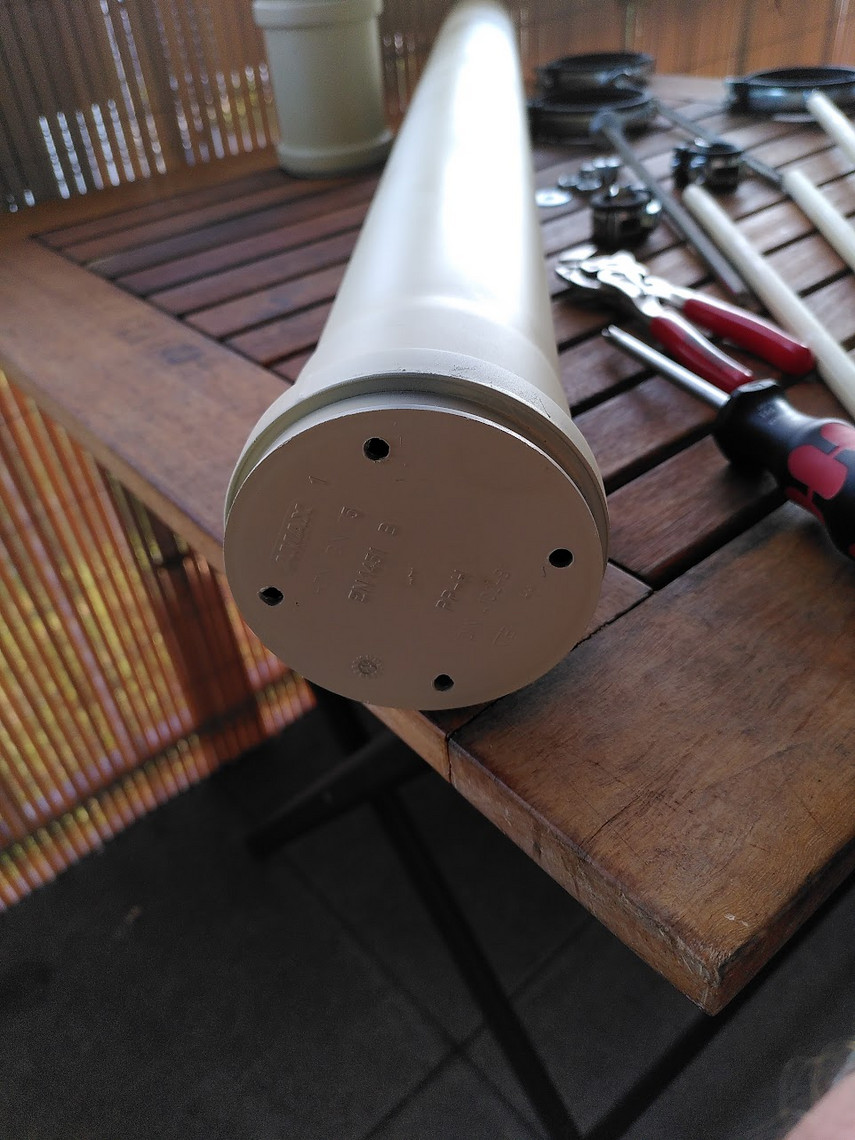

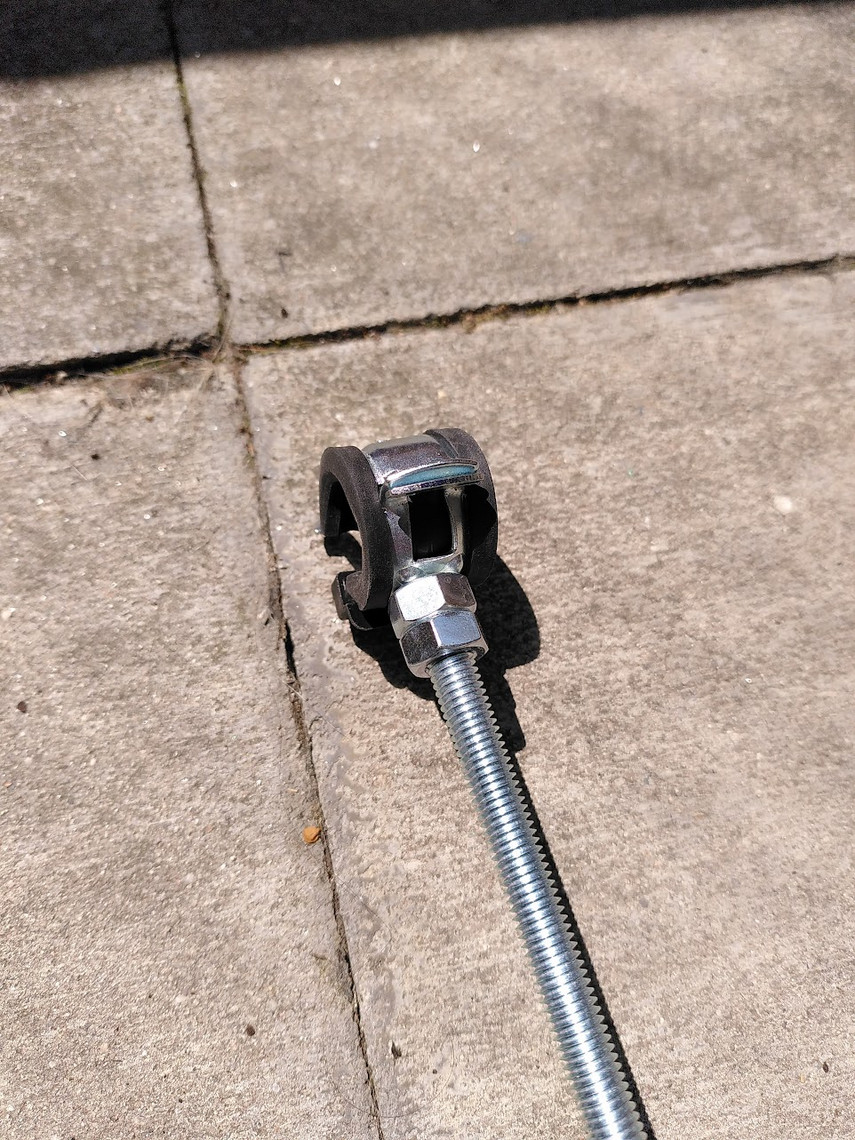

Es werden Rohrhalter, Gewindestangen und HT-Rohr-Elemente benötigt. Für die Versteifung bzw. Zugentlastung werden ein Stück 4mm Drahtseil in der Länge der Diagonale der Halterung und dazu 4 Seilklemmen verwendet. Alle Teile sind im Baumarkt erhältlich, die Kosten belaufen ca. auf 25€.

Die Zugentlastung wird am unteren Haltewinkel befestigt und verläuft dann diagonal zum Handlauf des Geländers.

Bei Windstille und leichtem Wind kann die Halterung Problemlos einen 12m Mast tragen. Je nach Montageort sind bei mittlerem und stärkerem Wind zusätzliche Abspannungen am Mast erforderlich. Zudem ist die enorme Hebelkraft zu beachten: Diese zu beachten und den Mast an einer solchen Halterung abzustützen verantwortet der Betreiber selbst!

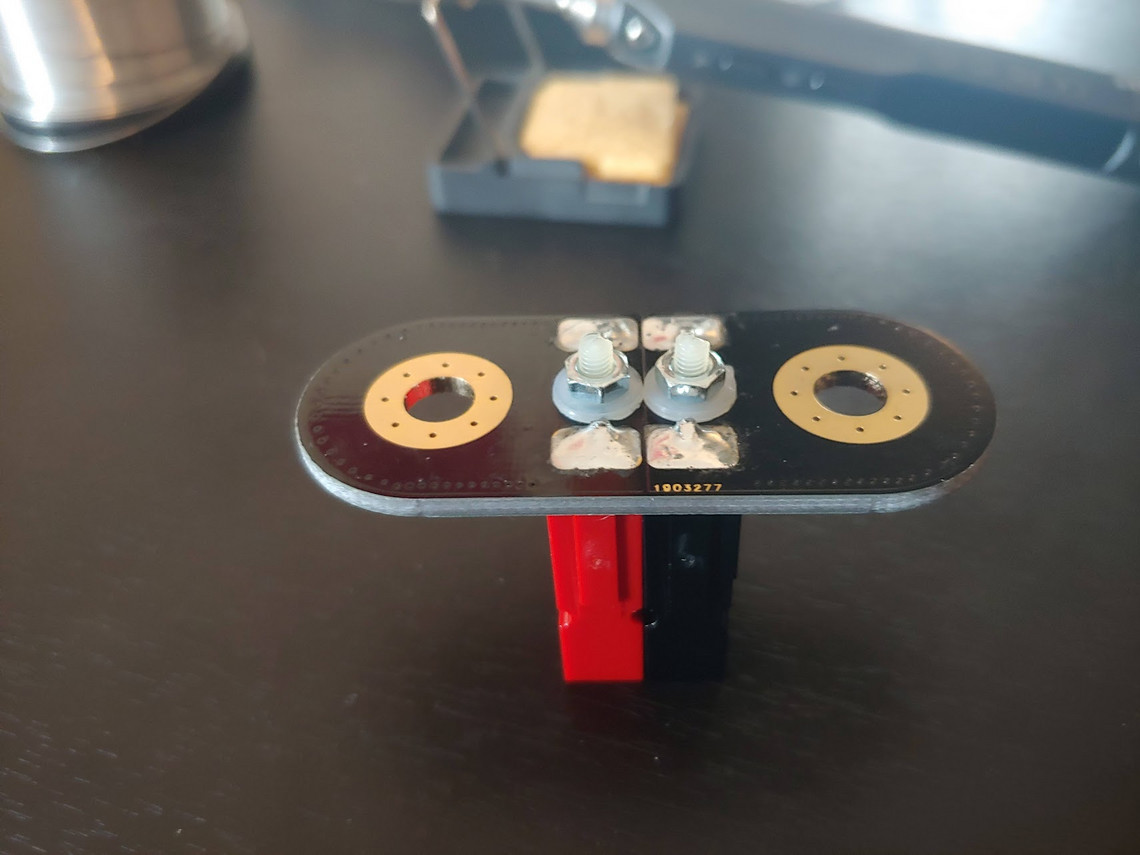

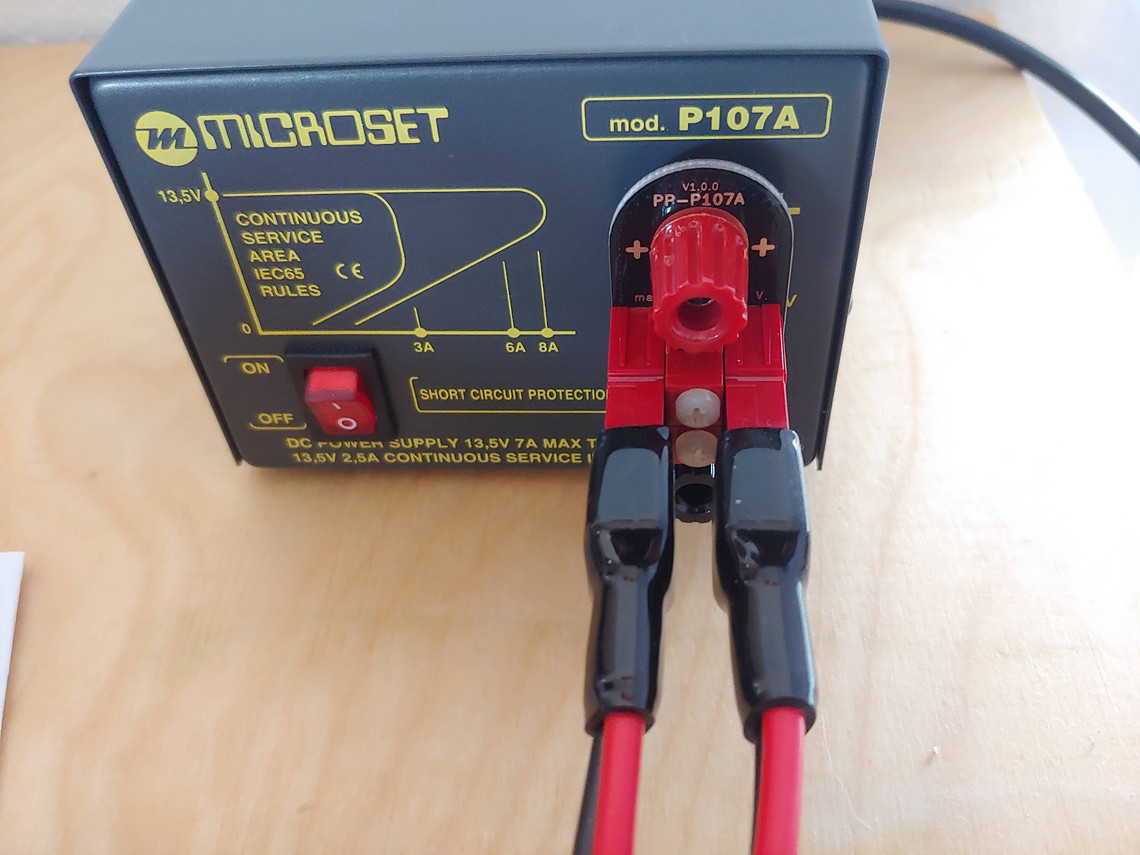

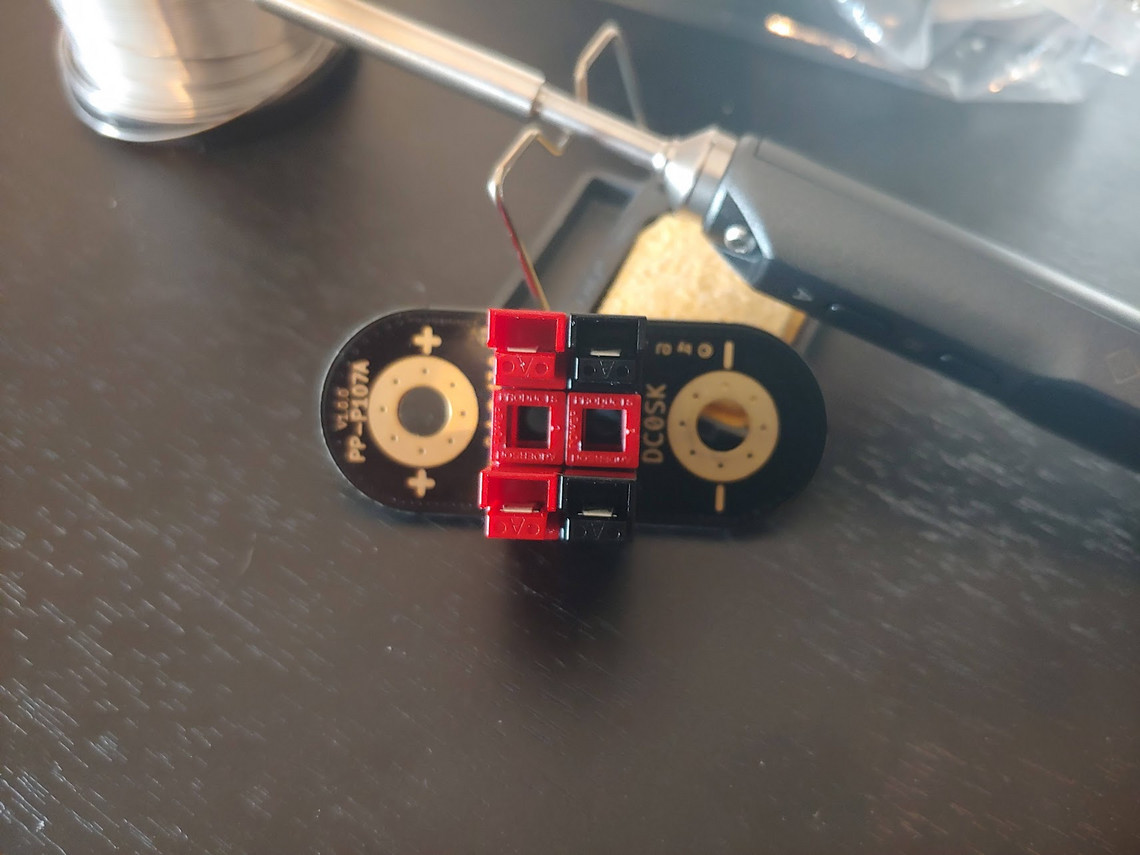

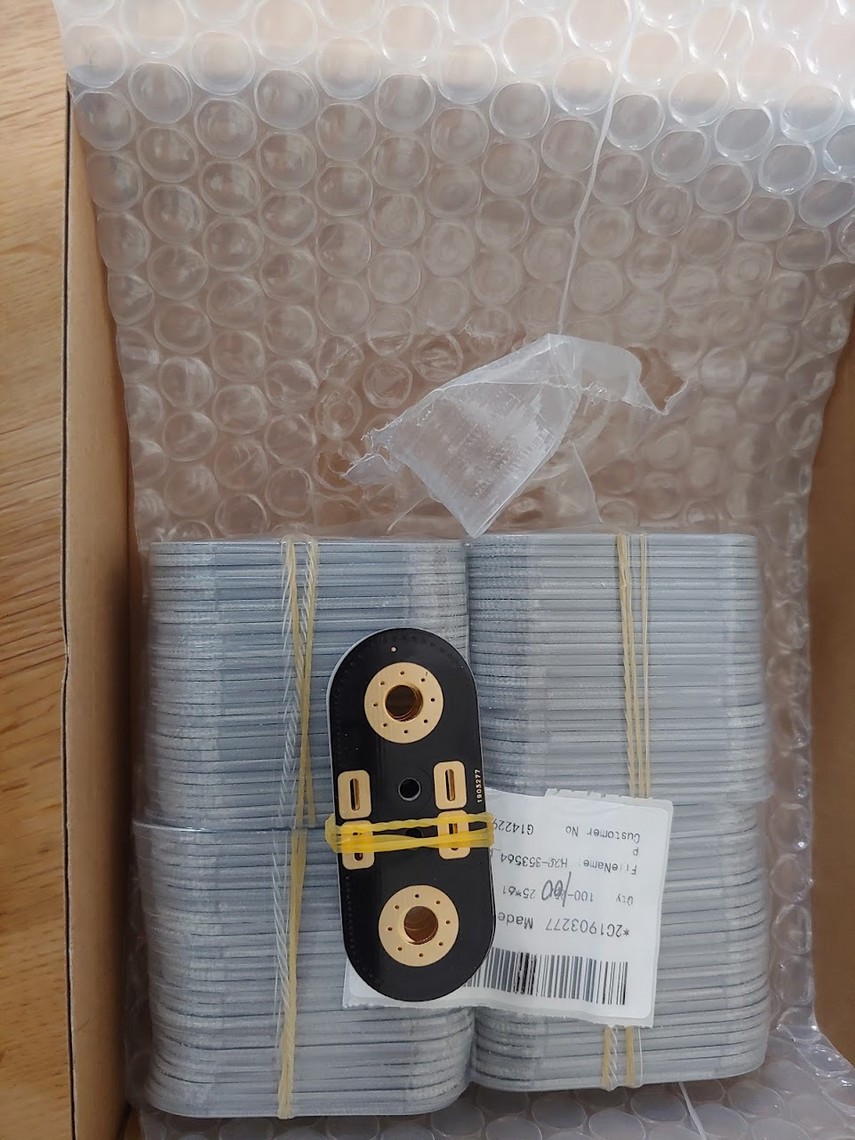

Simon (DC0SK) wollte sein Microset P107A gerne mit Powerpole-Anschlüssen versehen. Ziel war es dabei, das Netzteil möglichst wenig zu modifizieren.

Was dabei herausgekommen ist, kann man auf den folgenden Bildern betrachten. Falls jemand Interesse an solchen Platinen hat, bitte einfach bei Simon (DC0SK) melden, es sind noch einige übrig.

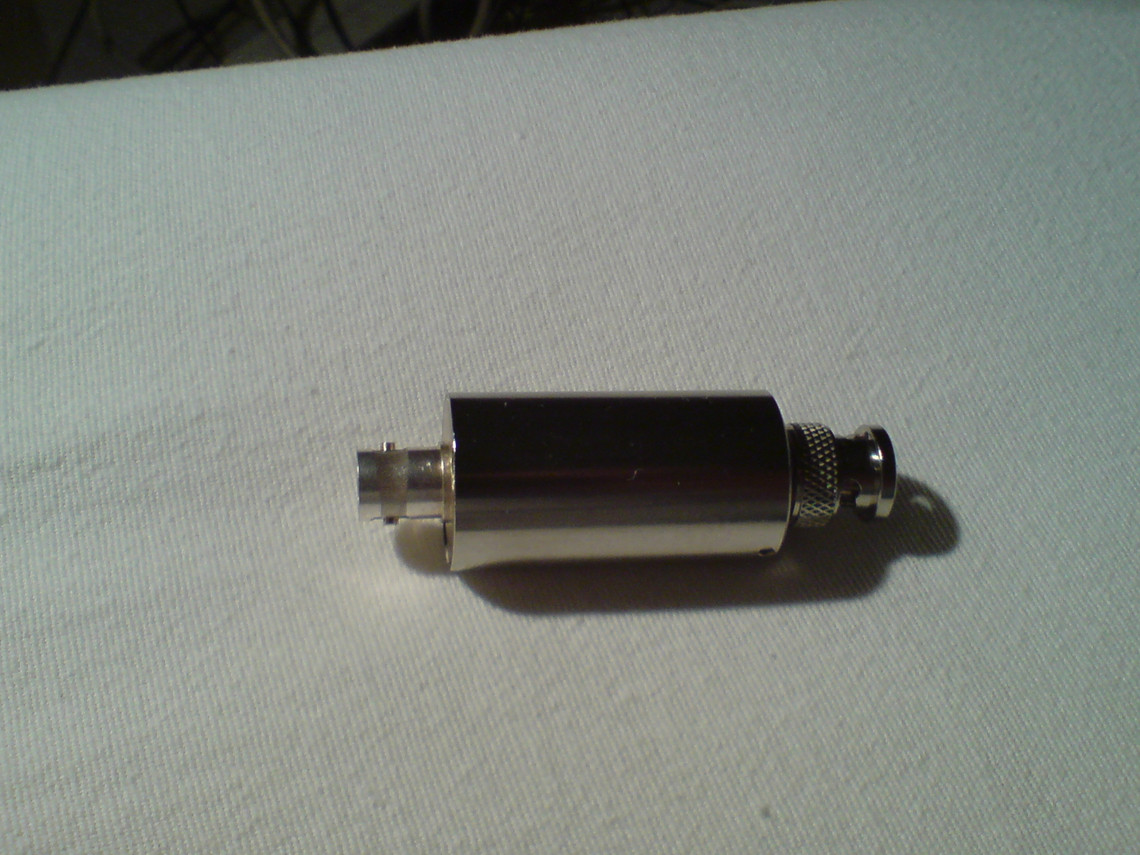

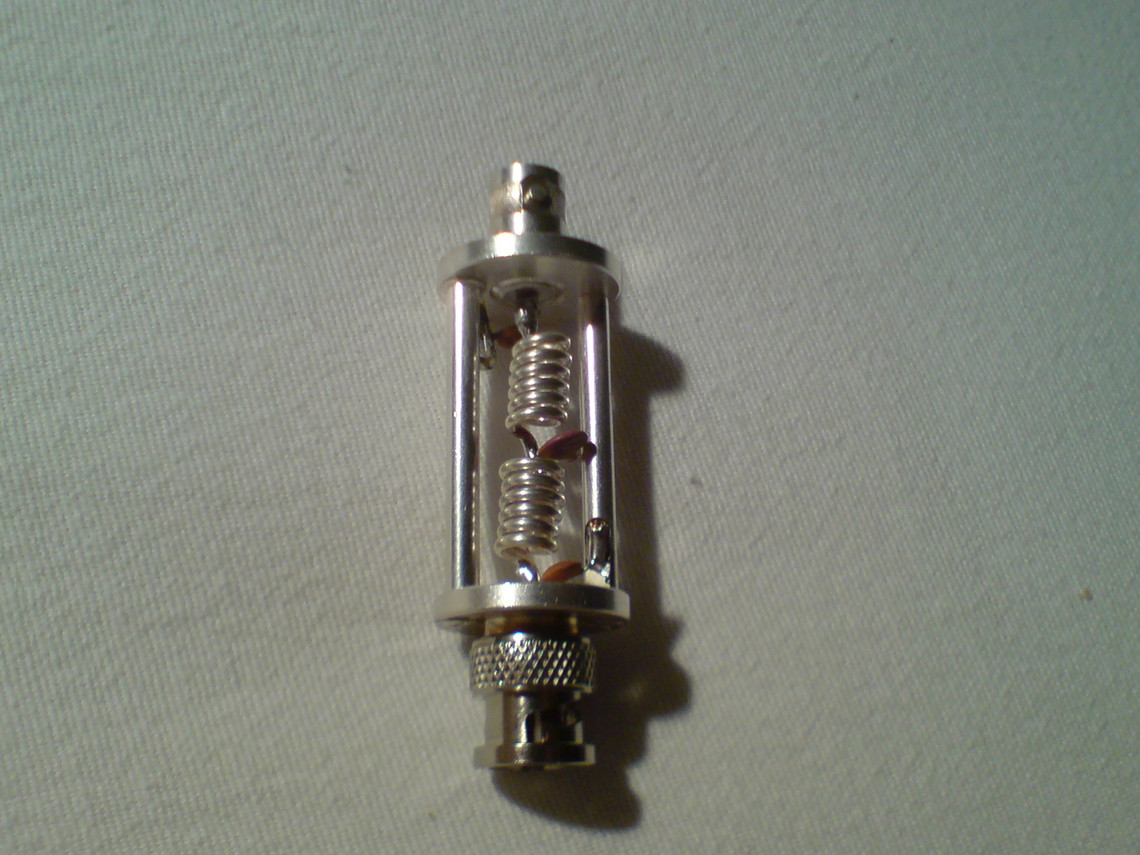

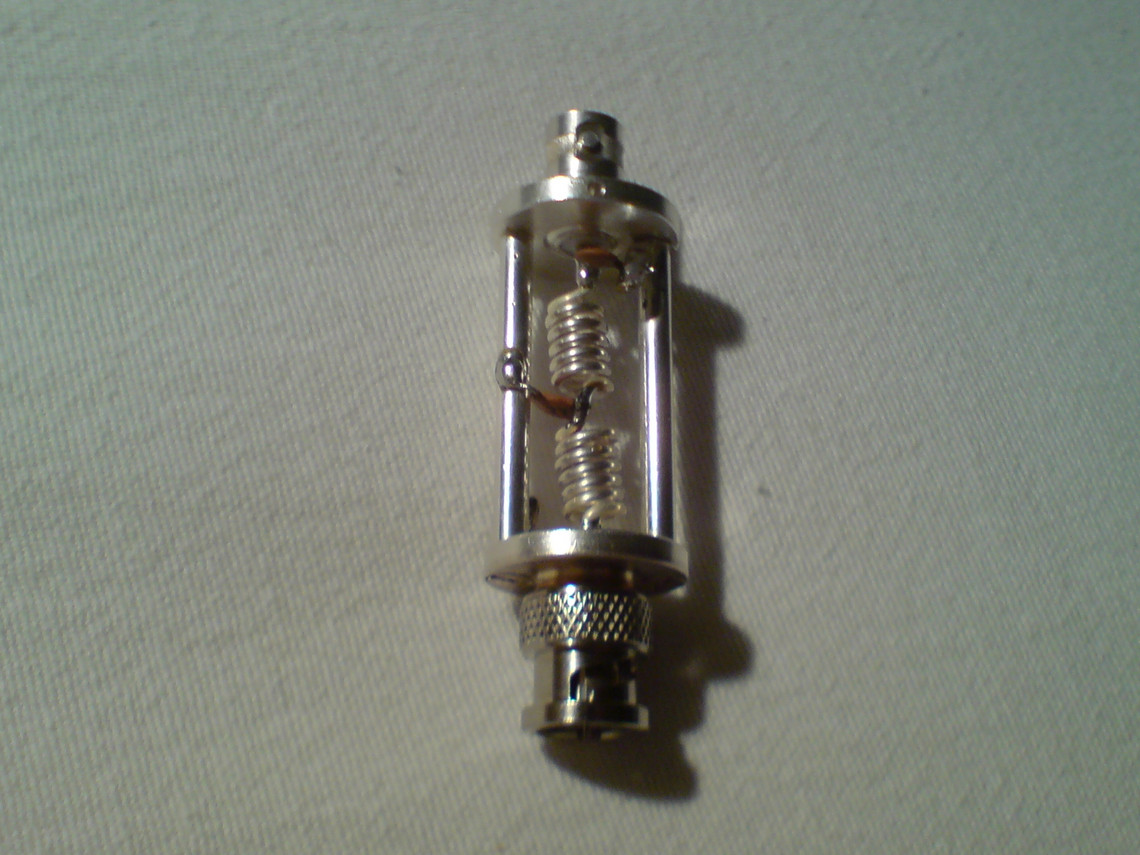

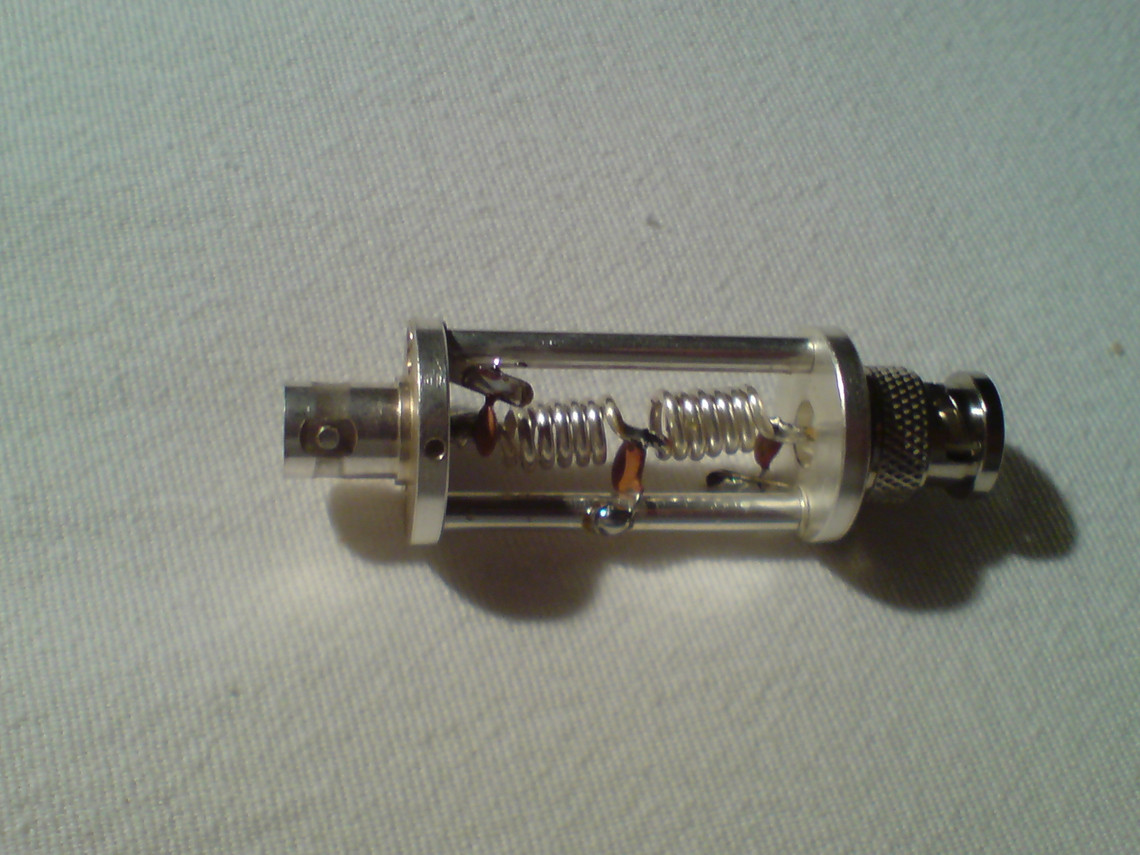

Fred (DD2ZM) hat ein Filter für 2m gebaut.

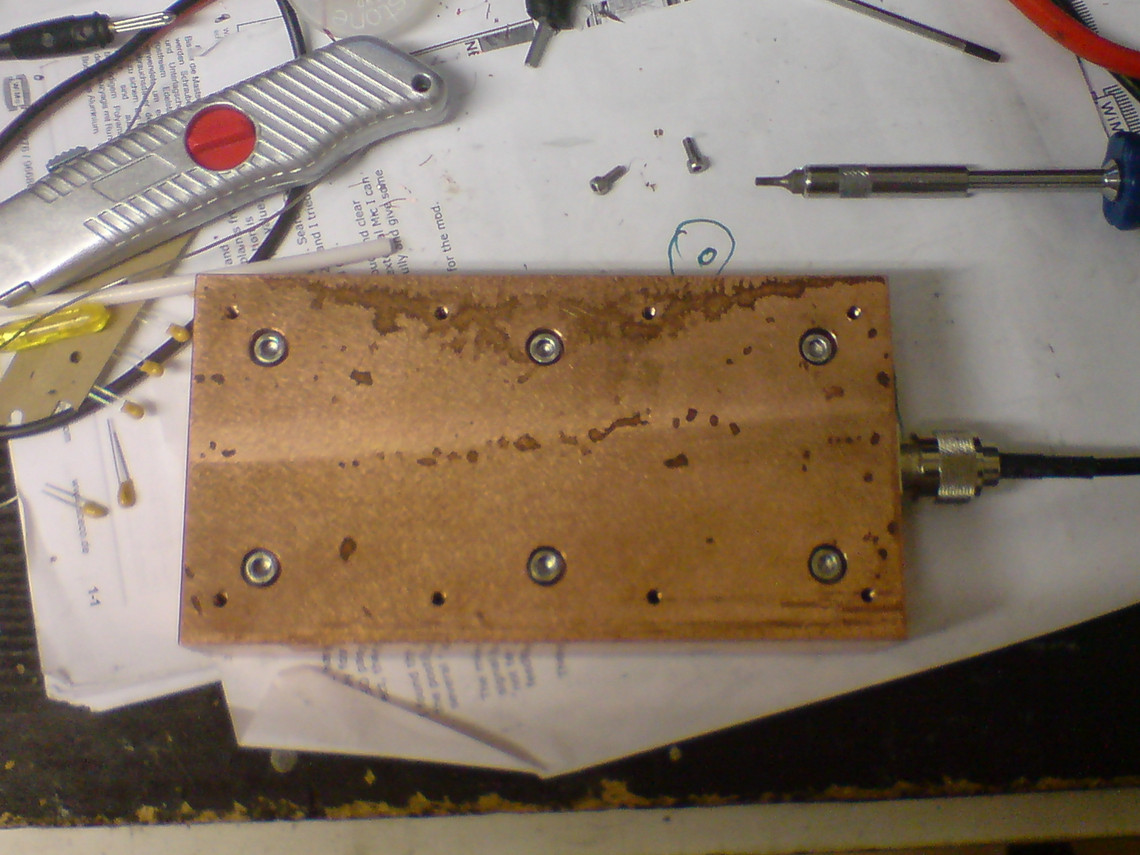

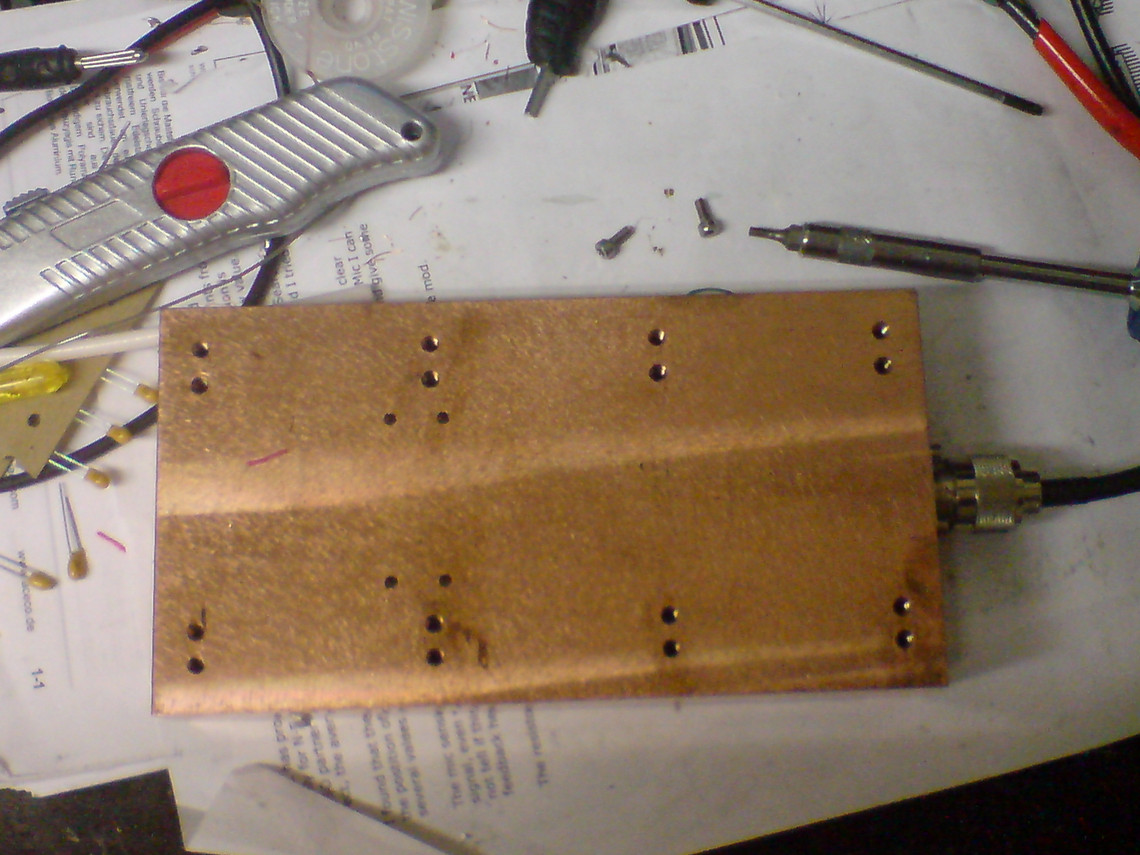

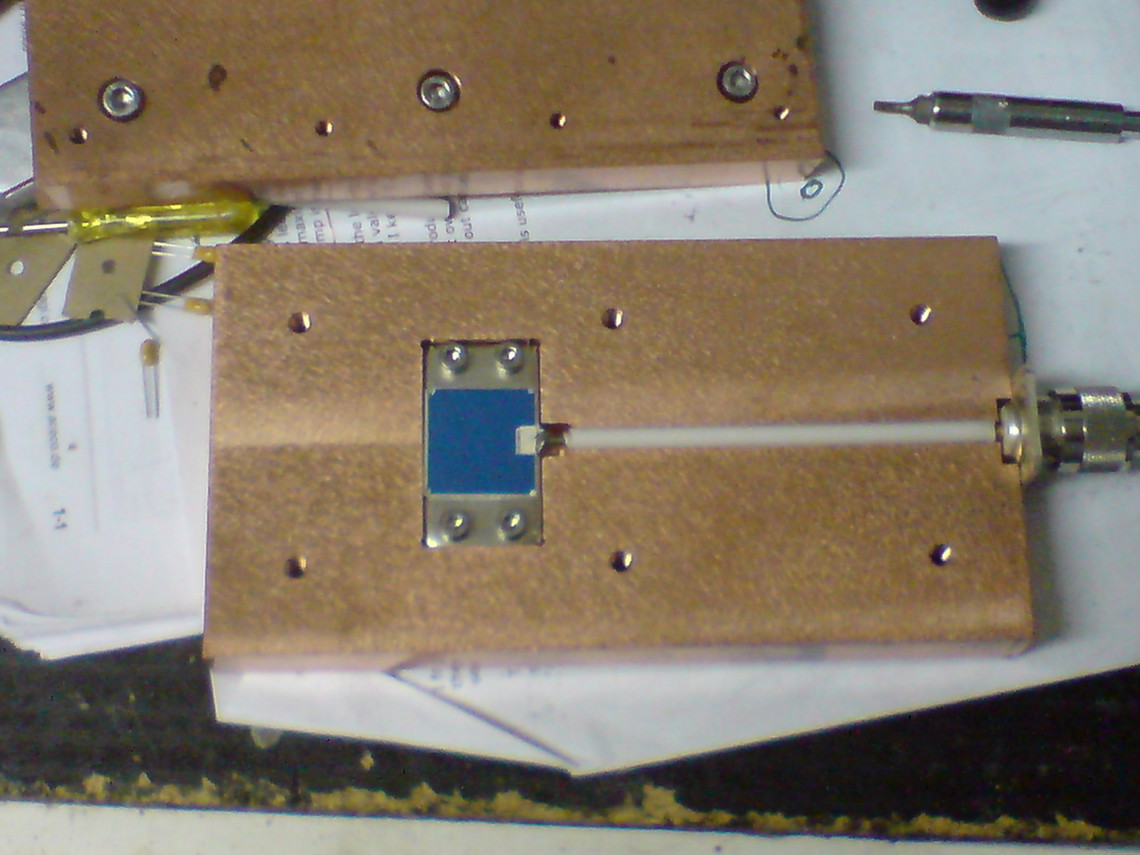

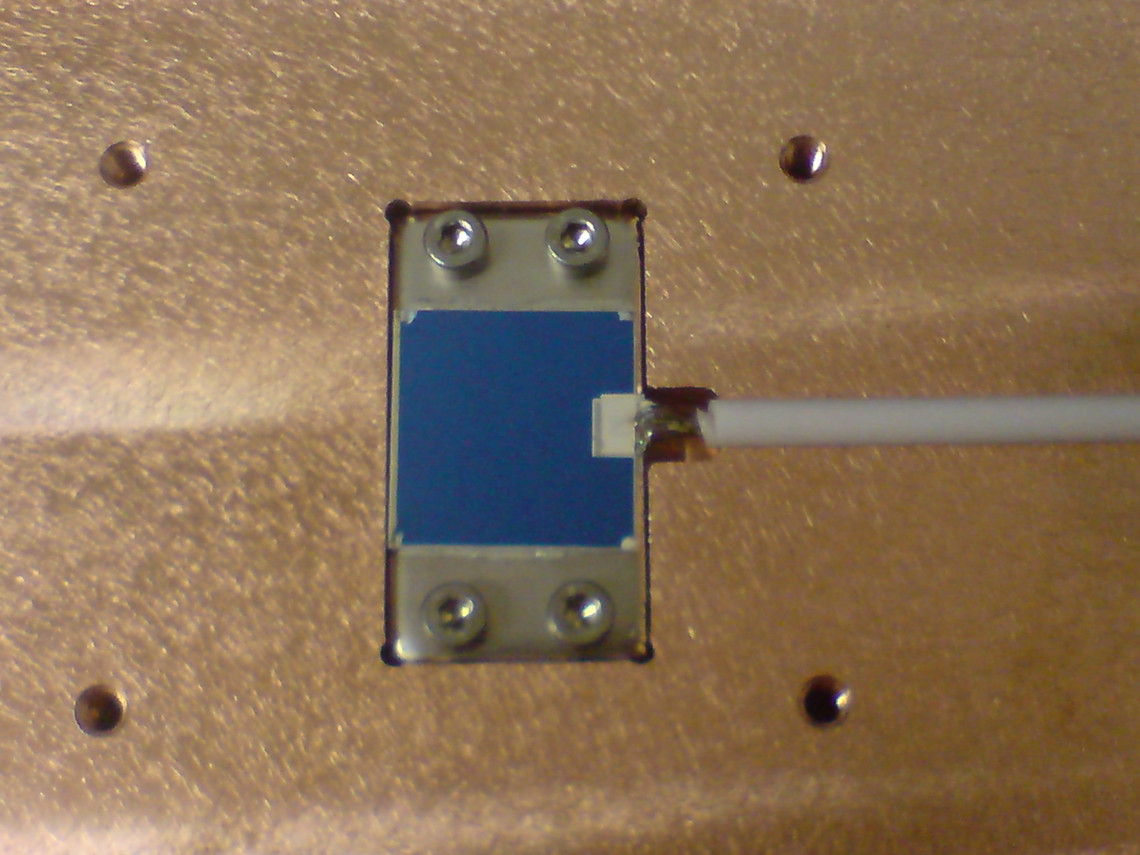

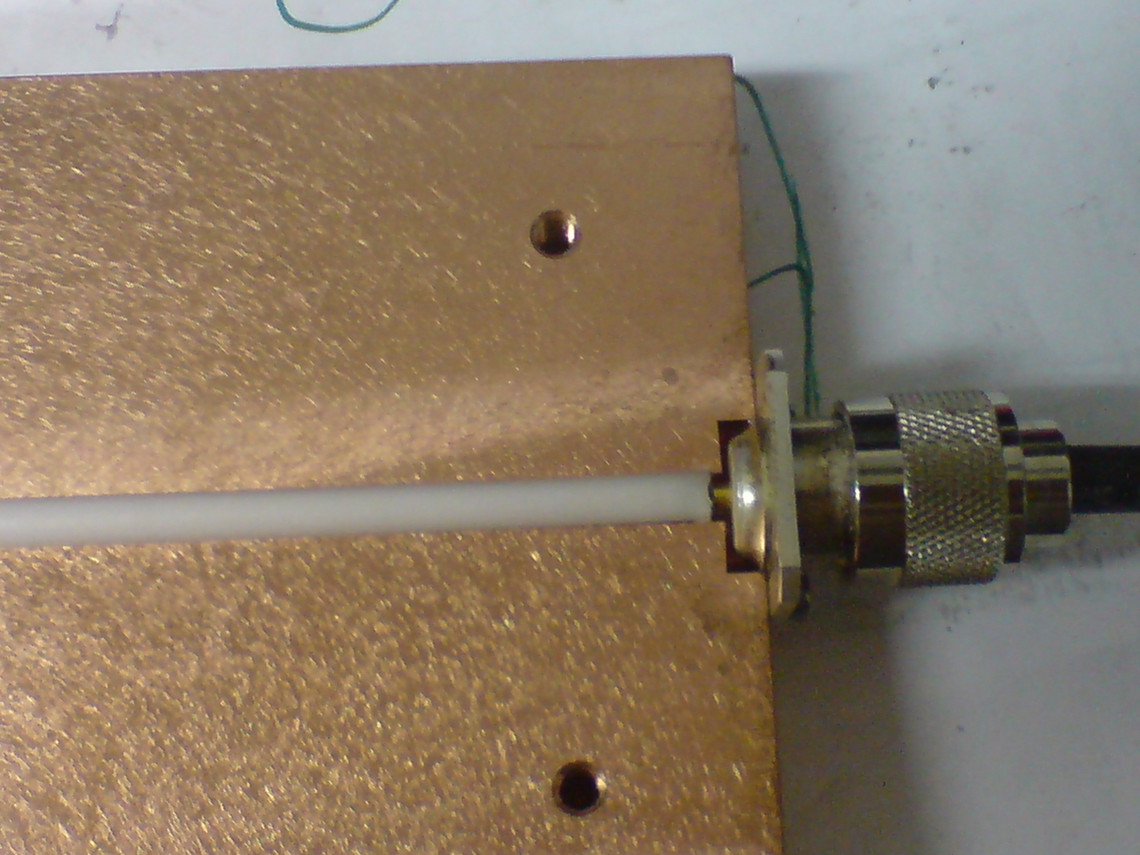

Es gilt als Gerücht, dass Fred (DD2ZM) eine gewisse Affinität zu großen Dingen hat. Der Bau einer künstlichen Last zum Test von QRO-Ausstattung scheint dies zu bestätigen. In diesem Fall ist die künstliche Last für 800W bei passiver Kühlung ausgelegt.
