AT Tune Taste beim Kenwood TRX aktivieren

To top

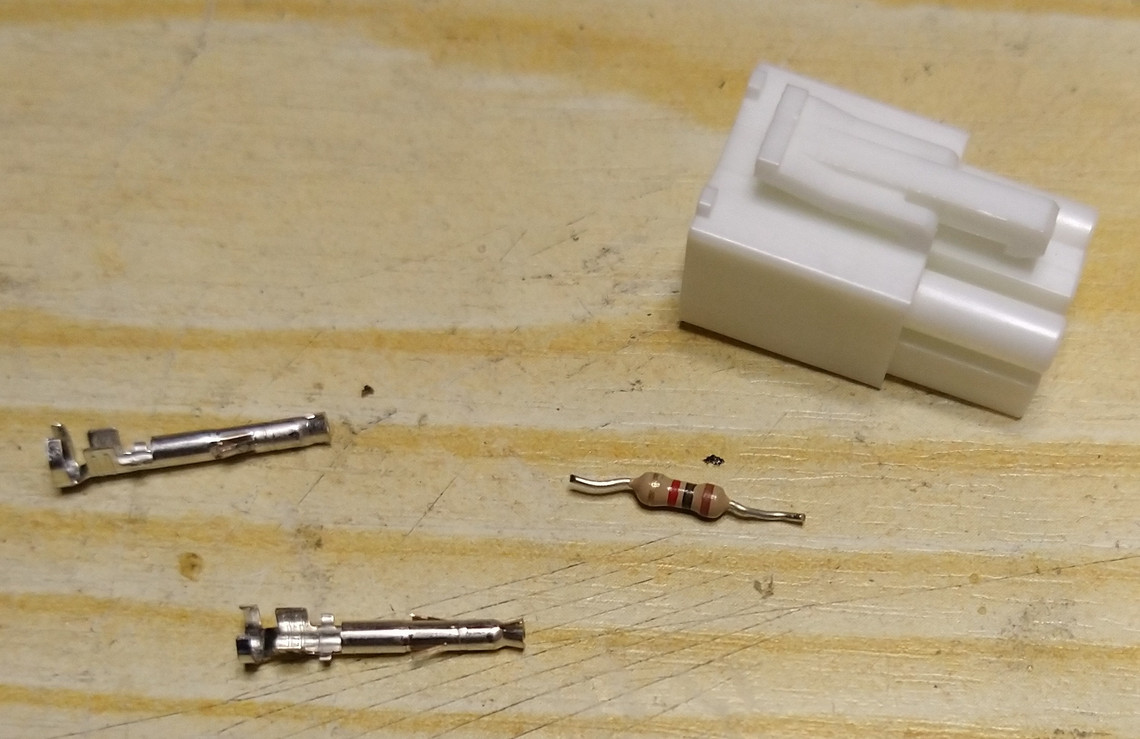

Ein JST Stecker, 2 Kontakte und 1 kOhm Widerstand

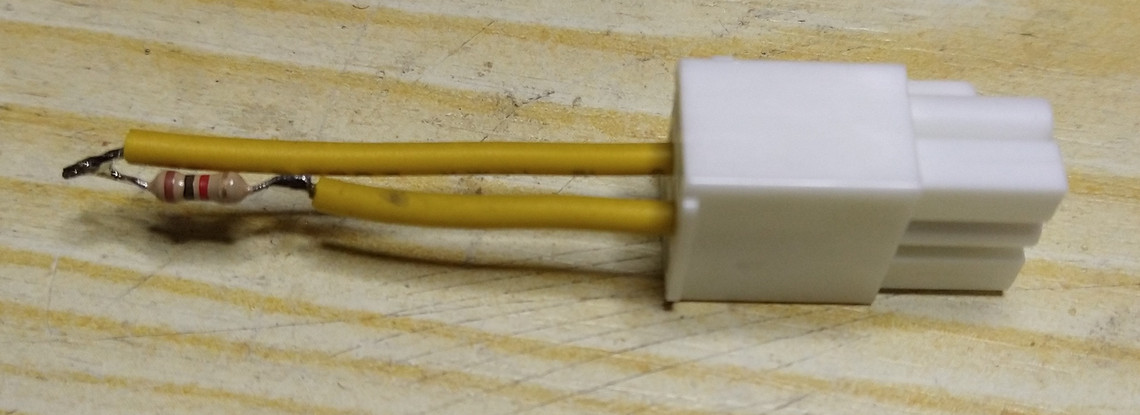

alles an die 2 mittleren Pins angelötet

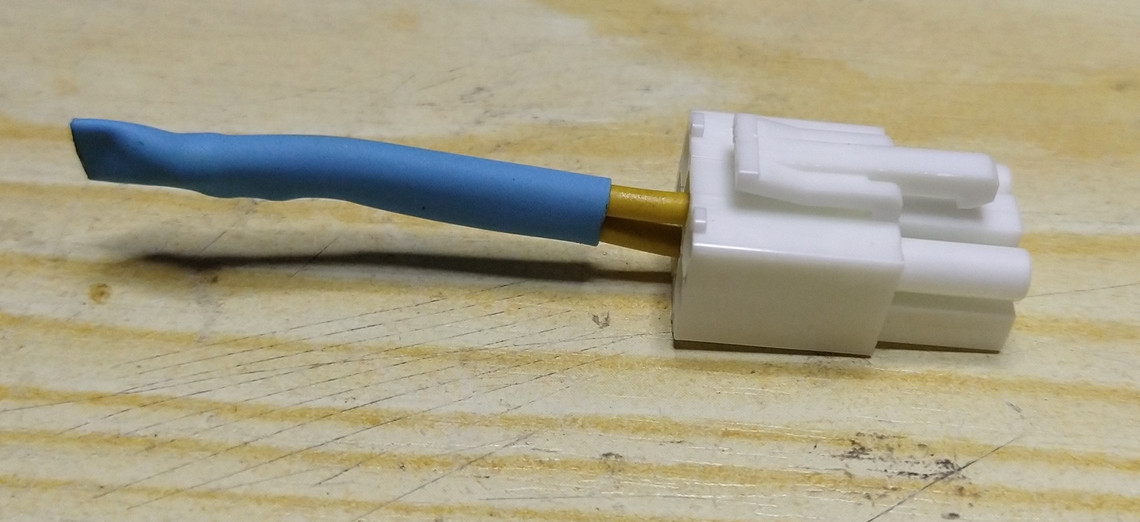

Schrumpfschlauch drüber....FERTIG


Die AT Tune Taste am TS 50 geht normalerweise nur mit angeschlossenem Kenwood Tuner.

Durch einen einfachen 1 kOhm Widerstand an der Tunerbuchse lässt sich erreichen, das beim betätigen des AT Tune Tasters die Funktion aktiviert wird.

- Umschalten auf CW

- Senden eines 10 W Trägers.

Jetzt kann manuell abgestimmt werden oder ein angeschlossener LDG oder Smarttuner stimmt automatisch ab.

Nochmaliges betätigen der AT Tune Taste schaltet zurück auf die vorherigen Einstellungen.

Sollte Funktionieren bei TS50, TS480, TS570, TS590, TS690,TS850 und TS2000

Benötigte Teile:

Steckergehäuse: JST-ELP06V

Kontakt: SLF-41T-P1.3E

1 kOhm Widerstand

Am Stecker einfach den 1 kOhm Widerstand zwischen Pin2 (TT) und Pin5 (TS) einfügen.





Elektor SDR Bedienpanel für Linux

To top

Bei Versuchen mit Linux wollte ich den Elektor SDR Empfänger unter Ubuntu mit GQRX testen.

Dabei musste ich leider feststellen das es für die Bedienung keine Grafische Oberfläche gibt.

Mit  Elektor SDR4Linux gibt es zwar einen Treiber für die Kommandozeile, damit zu arbeiten ist jedoch sehr umständlich.

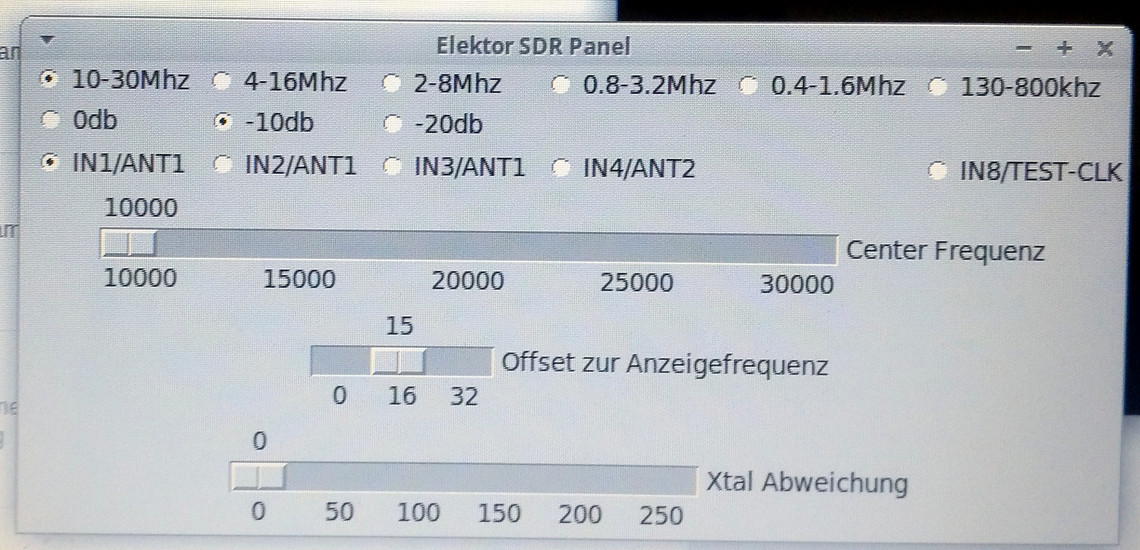

Also wurde eine kleine Oberfläche in Python geschrieben.

Gestestet ist das ganze mit Ubuntu 18.4.1 LTS und Python 3.6

Das Python File gibt es hier unten zum Download.

Bitte von .txt auf .py umbenennen



Python Programm für Elektor SDR

EL-SDR.txt

Reperatur eines TEN TEC 526

To top

Reperatur eines TEN TEC 526

Einen richtig bockigen TenTec 526 hatte ich auf dem Tisch.

Sein Fehler: Nach einiger Zeit während dem Senden ging die Sendeleistung schlagartig zurück.

Diesen Effekt lieferte er auf 2 Meter und auf 6 Meter..

Alles klar dachte ich.. Wackelkontakt...

Alle Platinen angeschaut, alles was nicht gut aussah nachgelötet. Tut...

aber nur solange das Gehäuse offen ist... Also nochmal alles anschauen.

Dieses Spiel ging endlos.. Irgendwann hab ich alles nachgelötet, auch unter den Abschirmblechen, die ich dazu entfernen musste. Leider alles erfolglos.

OK... kein Wackelkontakt...

Nach langem überlegen und Studium der Schaltbildes kam mir ein Verdacht.

Im Schaltbild sind 3 Spannungsregler eingebaut, die auf Erde oder Masse hängen..

Schon beim zerlegen war mir aufgefallen, das ein Regler zwar eine Isolierscheibe hat, jedoch mit einer Metallschraube am Chassis befestigt ist. Also zuerst mal eine Kunststoffschraube rein.

Dann über jeden der Regler 2 mal 100 nF über den Ein und Ausgang.

Uuups.. weg war der Fehler.

Es scheint wohl ein Regler ab und an geschwungen zu haben.

Hätte man mit dem 10:1 Tastkopf gemessen und nicht mit dem Schätzeisen hätte man das evtl. gesehen. Leider trat der Fehler nur im zusammengebauten Zustand auf.



Nach dieser Korrektur läuft der TenTec seit Wochen Fehlerfrei...

VX-7 Programmierinterface

To top

VX-7 Programmierinterface

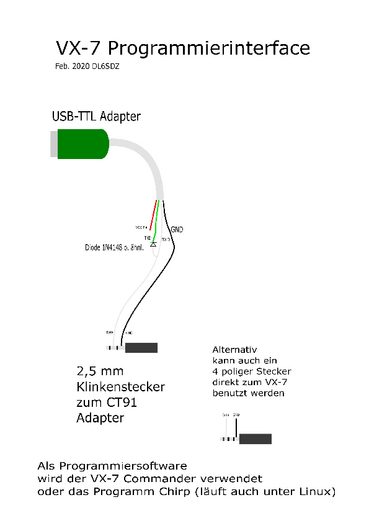

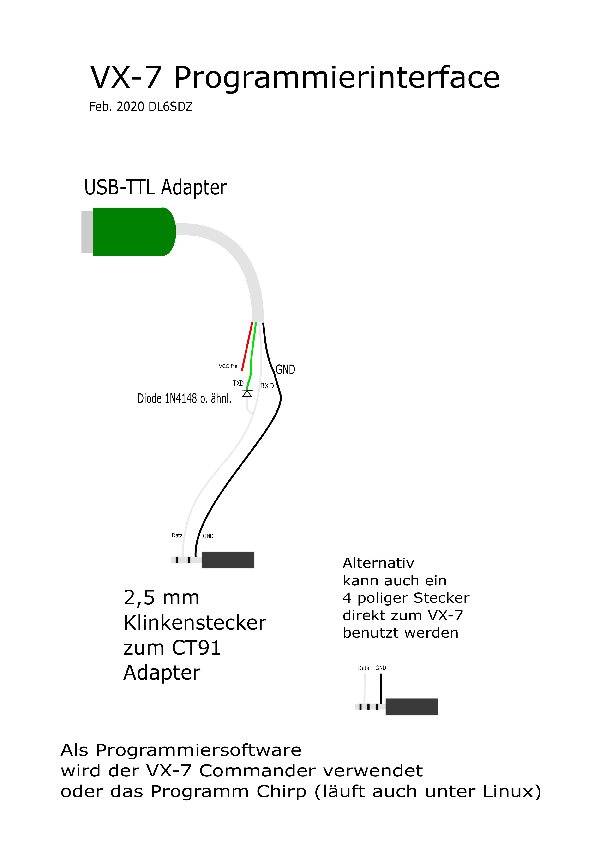

Mit HIlfe eines fertigen USB - TTL Wandlers und einer Diode lässt sich einfach ein Programmierkabel

für das YAESU VX-7 Handfunkgerät bauen. ( Geht natürlich auch für viele andere Typen)

VX7-Interface.pdf

Antennenstrom Messgerät

To top

Antennenstrom Messgerät

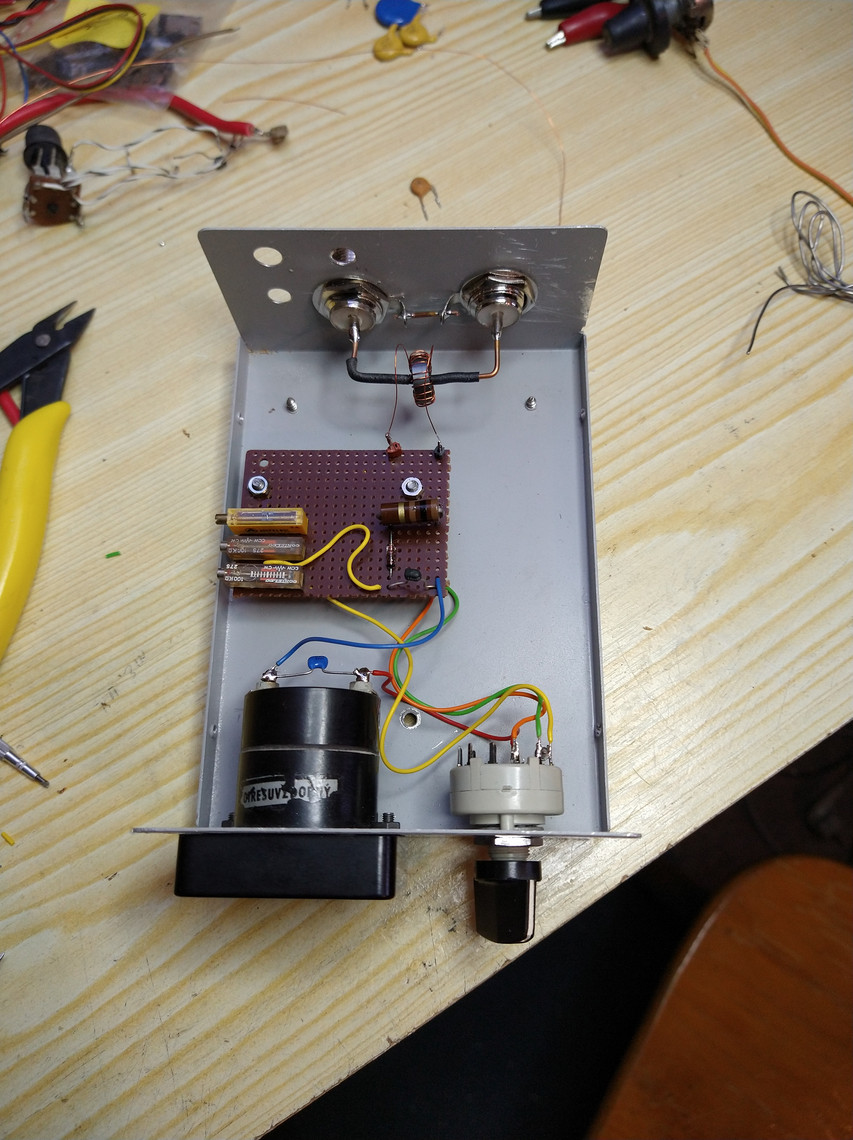

Hier wird ein einfaches Selbstbaugerät zur Messung des Antennenstromes vorgestellt.
Der Aufbau kann für KW ohne Platine erfolgen.

Das Schaltbild könnt Ihr unten downloaden.

Der Wert für das Instrument ist nicht kritisch, wird eh alles an der Dummy abgeglichen.

Der angezeigte Strom stimmt natürlich nur bei rein ohmischer Last. (Dummy)

An der Antenne kann man nur auf max. Ausschlag abgleichen.

Interressant ist, das es Antennenkombinationen gibt, bei denen der maximal Strom nicht beim besten SWR fließt.

Schaltbild

Antennenstrom.pdf

CTCSS Subtone Generator

To top

CTCSS Subtone Generator

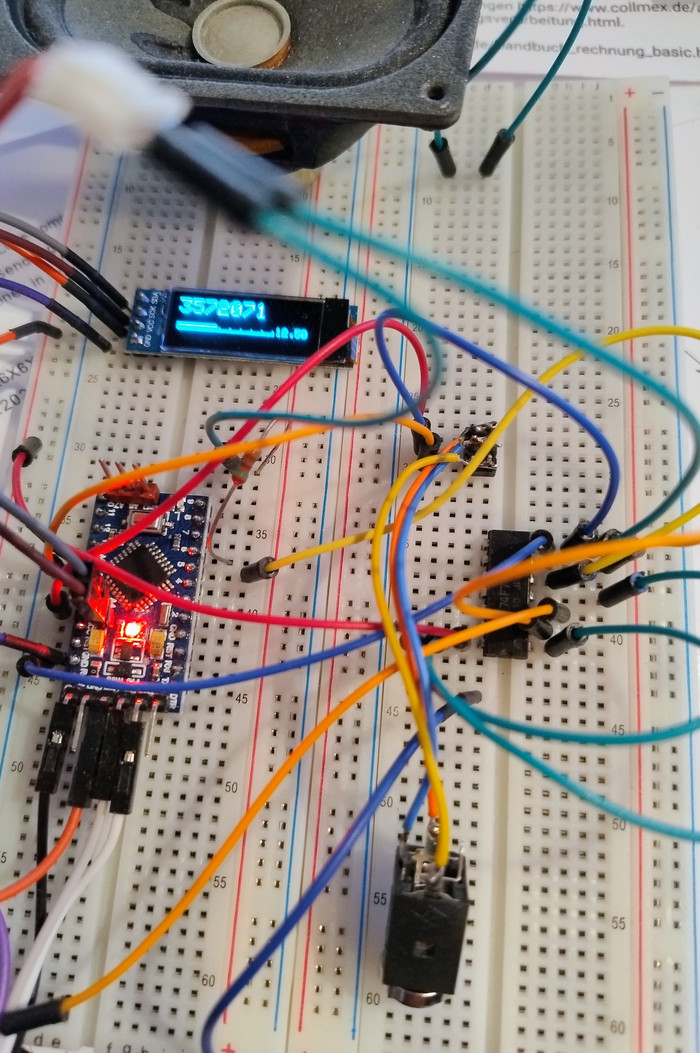

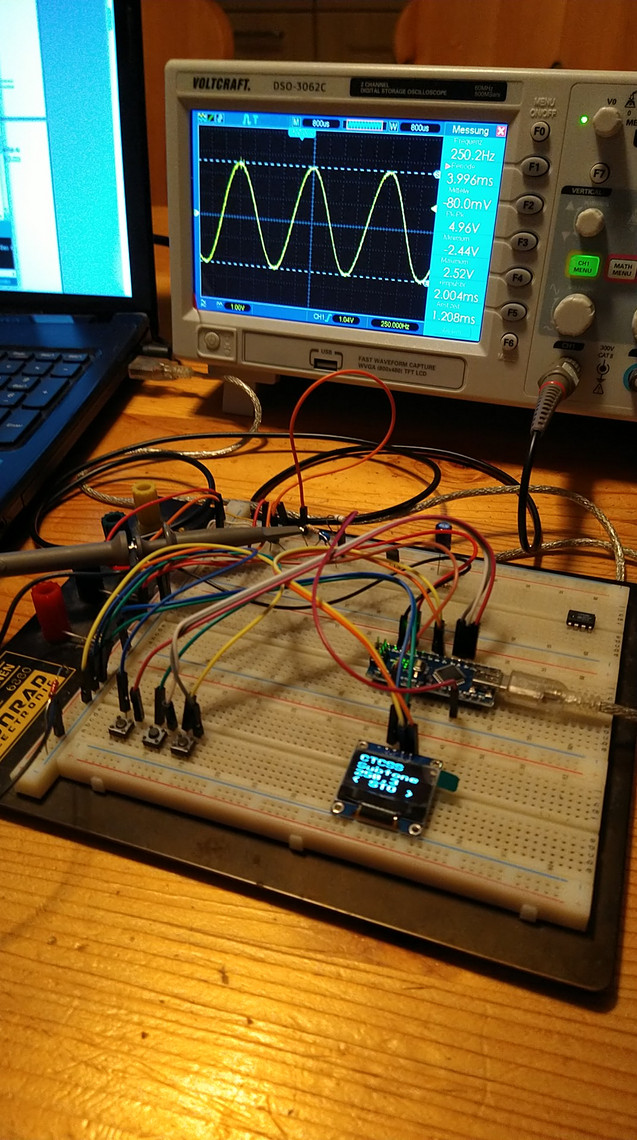

Testaufbau zur Entwicklung


Für ältere Funkgeräte, die noch keinen CTCSS Generator eingebaut haben,

gibt es hier einen zum Selbstbau nach dem DDS Prinzip.

Es können alle benötigten Frequenzen über die Tastatur eingestellt werden.

Dies geschieht mit den UP und Down Tasten. Das Drücken von Store speichert die

gewählte Frequenz ab.

Die eingestellte Frequenz wird im EEPROM gespeichert.

Derzeit warte ich noch auf das passende Gehäuse.

Material:

1 Arduino Nano

1 Oled Display SSD1306

und ein paar Widerstände und Kondensatoren sowie ein Poti und 3 Taster

Wer die Software braucht, möge bitte anfragen.

VY 73, DL6SDZ





CTCSS-LAYOUT.pdf
CTCSS-Bestückung.pdf

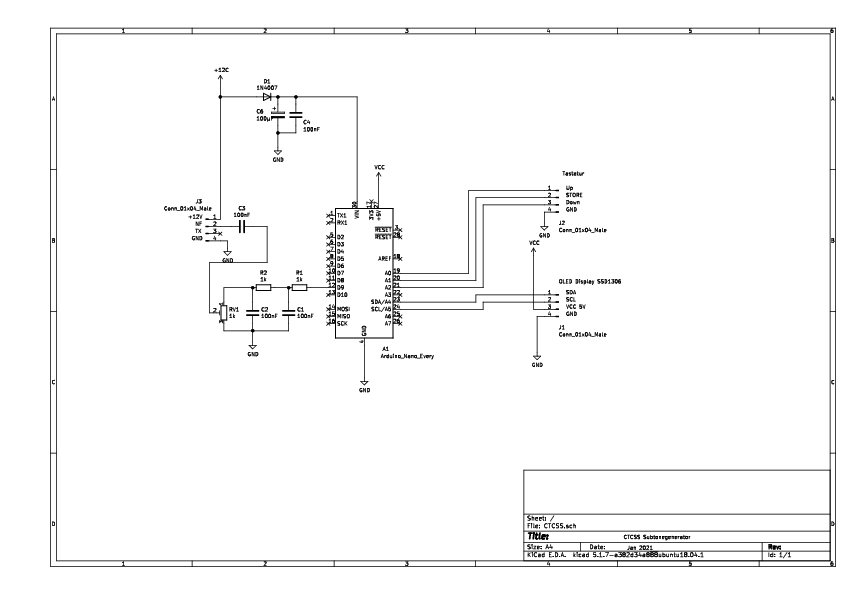

CTCSS-Schematic.pdf
