Jugendarbeit im OV P47

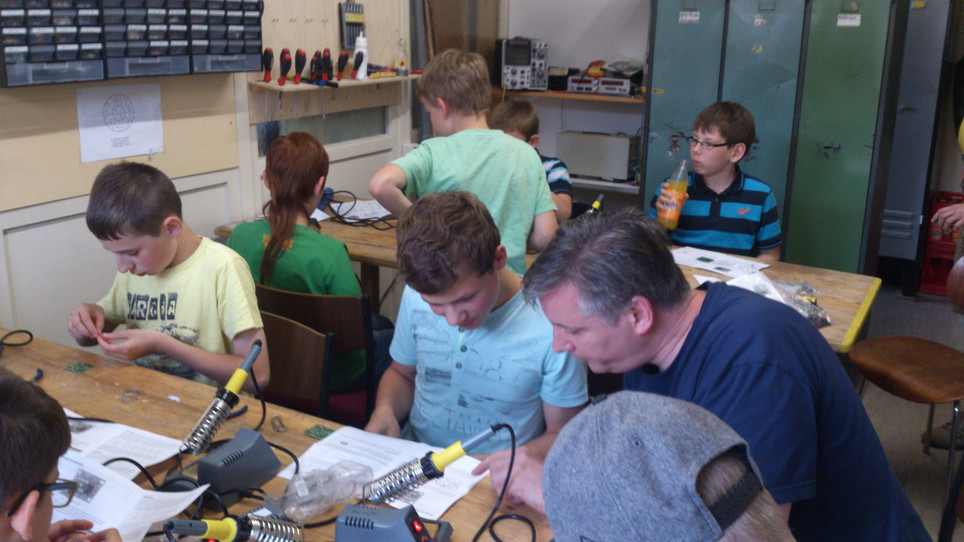

Seit dem Oktober 2010 haben wir eine Jugendgruppe.

Wir treffen uns jeden ersten und dritten Montag im Monat

im OV Heim zum basteln.

Zu Zeit sind es etwa 10 Jungen und Mädchen die daran teil nehmen.



Leider ist unsere Jugendgruppe während Corona etwas zerfallen.

Wir werden einen Neustart beginnen..



Wie alles begann

To top

Wie alles begann

Da die Mitglieder des OV P47 langsam älter und älter werden, wurde es langsam

Zeit, etwas dagegen zu unternehmen.

Eine Jugendgruppe muss her.

Es wurde ein Flyer kreiert, 1000 Stück davon gedruckt und die selben

dann in verschiedenen Läden und Schulen ausgelegt.

Beworben wurden Jugendliche ab 12 Jahren.



Am 20. September 2010 war der große Tag.

Nachdem ich leider vergessen hatte um vorherige Anmeldung zu bitten,

warteten wir an diesem Tag der Dinge die kommen.

Fast 20 Personen, Jugendlich nebst einiger Eltern kamen daher, sich

zu Informieren.

Nach einigen kleineren Vorführungen von selbstgebastelten wurde ein

gemeinsamer Termin festgelegt.



Seither habe wir immer am ersten und dritten Montag leben in der Bude.

Alles nur geklaut

To top

Alles nur geklaut

Die ersten Bastelprojekte waren alle geklaut.

Der Wechselblinker

Die Sirene

Der Weihnachtsbaum

Das Drahtbiegeflugzeug

Der Geschicklichkeitstester



Vieles findet man schon auf der Distriktshomepage und auf den Seiten der

einzelnen OVs. Vielen Dank dafür.

Auch von den Bauanleitungen der Jugendtechnikschule Berlin

haben wir profitiert.



So langsam wachsen hier jedoch auch eigene Projekte heran.



Eigene Projekte

To top



Festspannungsnetzteil von DG9SEH



Bierdeckeldrehkondensator



Elektronischer Galgen



LED Taschenlampe mit 1,5 Volt



Seifenblasenmaschine



An der Dokumentation wird noch gearbeitet. Sie folgt demnächst.

Festspannungsnetzteil

Festspannungsnetzteil

Batterien sind auf dauer teuer. Deshalb hier das Festspannungsnetzteil.

Nach einer Idee von Sven DG9SEH



3 / 5 / 9 und 12 Volt auf Abruf mit elektronischer selbstrückstellender Sicherung

Doku für Netzteil

Festspannungsnetzteil.pdf 683 K

Galgen

Galgen

So wird eine Glühlampe erklärt:



Mit dem Feuerzeug anschalten und einfach wieder ausblasen.



GalgenSchaltbild.pdf 7,63 K

Ledlämpli

Ledlämpli

Das geht immer mal zwischendurch und eignet sich

hervorragend um alte 9 Volt Batterien auszulutschen.


Das Bild sagt alles, da braucht es keine Anleitung mehr.

Led Lampe

Led Lampe

Nach einer Idee von Burkhard Kainka, leicht abgewandelt für die

von uns verwendeten Teile.



Eine weisse Led die von einer Zelle mit 1,5 Volt betrieben wird.

Schätzungsweise so um die 100 Stunden leuchtdauer.

Das Ganze in ein Stück Installationsrohr eingebaut.

Vorne die Led und hinten der Taster.

Schaltbild und Aufbau

Led-Taschenlampe.pdf
LED-taschenlampe LS.pdf
LED-Taschenlampe BS.pdf

Arduino

To top

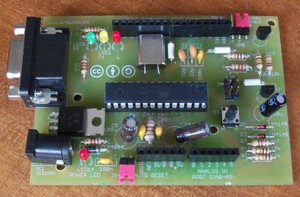

Die Arduino Zeit hat begonnen.

Das Info PDF zur Einführung kann auf der rechten Seite

heruntergeladen werden.

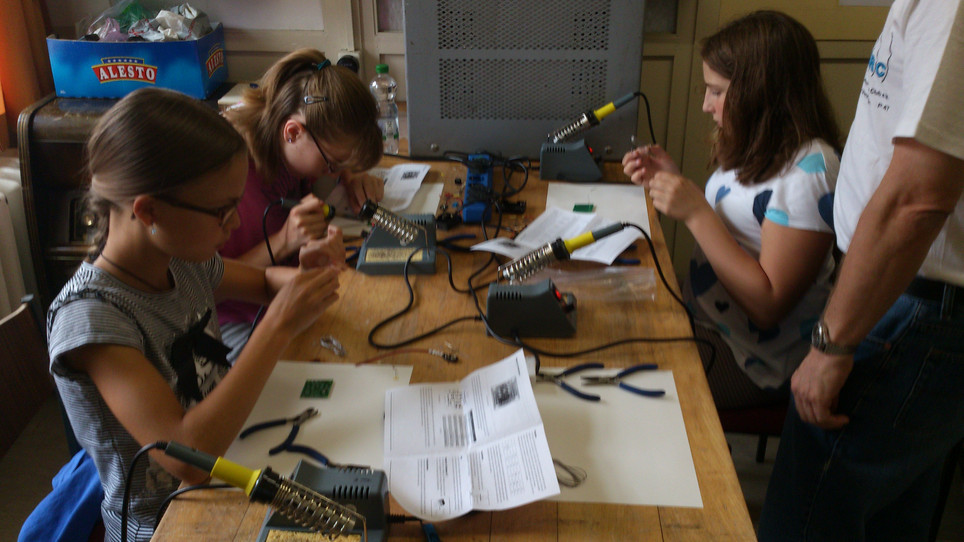

Am nächsten Abend werden die Platinen fertig bestückt

und in Betrieb genommen.

PDF Infos

Arduino-Einführung.pdf 13,63 M

LCD PC1604 am Arduino

LCD PC1604 am Arduino

PC1604 16 Zeichen 4 Zeilen

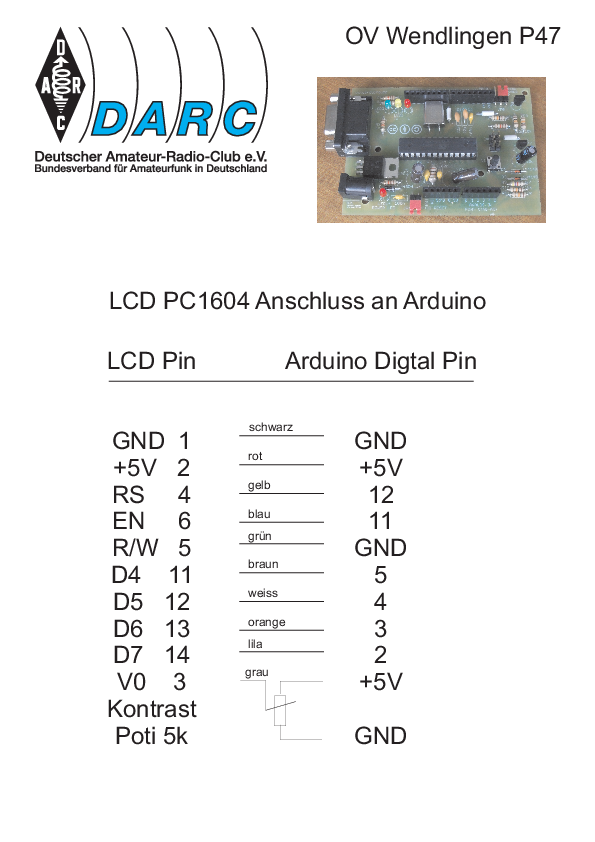

So wird das Lcd am Arduino angeschlossen

Zuerst mal die Zeit

Zuerst mal die Zeit

Das ist die erste Routine.



Sie benutzt den Systemzähler und zeigt die Zeit

nach dem einschalten im Format

std:min:sek  an



Einen Fehler gilt es noch auszumerzen.

Wenn der Systemtimer überläuft, fällt die Uhr auf die Schnauze..

Das passiert beim Dauerlauf irgendwann nach 49 Tagen.

Ausserdem stimmt noch etwas an der Library nicht.

In Zeile 3 und 4 erscheint der Text eingerückt auf der LCD.



Download

Zeit-anzeigen.pdf

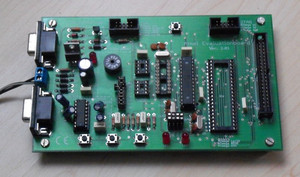

Arduino mit Pollin Evaluation Board

Arduino mit Pollin Evaluation Board

Auch mit dem Pollin Evaluation Board kann man

Arduino spielen !



Wie steht in der herunterladbaren PDF.

Wenn der Bootloader mal drauf ist geht das mit jedem USB Seriell

Wandler. Nur das aufspielen des Bootloaders selbst auf dem Board

stellte sich als äusserst Bockig heraus.



Also einfach einen Chip mit

Boatloader reinstecken..

Download der Anleitung

Arduino-an-Pollinboard.pdf 166 K

Basteltagebuch

To top

2023

Restart der Bastelgruppe.

die ersten Termine waren am 27.11 und am 11.12

Wir fangen wieder vorne an. Das erste war der Wechselblinker in Reisnageltechnik





2021

Nach fast einem Jahr ist die Bastelgruppe leider zerfallen.

Wir werden im Sommer versuchen eine neue Gruppe aufzubauen, sobald dies wieder möglich ist.



2020

Selbstbau eines USB Interface für Yaesu VX7 (Anleitung folgt)



2019

Aktuell wird immer noch am LED Würfel herumgebastelt..

Es wurden so nebenher allerlei Dinge repariert  und in Ordnung gebracht.

(Schaltnetzteile, Transceiver etc.)



2018

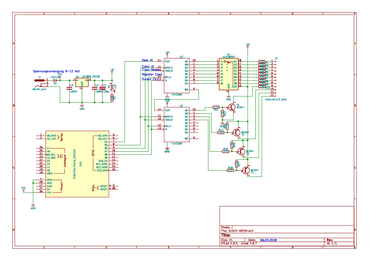

März: Das Schaltbild existiert bereits und die Arduino Nano sind geordert.

Januar & Februar: Die ersten Leds sind schon mal gelötet.. aber nur als 3x3x3 Anordnung.



2017

unser neues Projekt: ein Würfel mit 8 x 8 x 8 Leds mit Einzelansteuerung.

Zum Test soll erst mal mit 4 x 4 x 4 probiert werden.

Auf jeden Fall rauchen schon mal die Köpfe der Entwickler..





Herbst 2016

Die Roboter laufen soweit.

Gerade wird ein neues Projekt gesucht, das wir jetzt angehen.



Januar 2016

Die Jungs versuchen mit aller Kraft eine eigene Software auf die

Beine zu stellen.



Dezember 2015


mittlerweile laufen alle Roboter.

Die Software wird jetzt noch optimiert.



Dezember 2014

Der Roboter Prototyp hat jetzt dickere Räder mit Gummis drauf.

Somit deutlich mehr Grip.



Versorgt wird das ganze von einer Power Bank.

Wo gibt es mehr Akku für wenig Geld und einfach über USB zu laden.



November 2014

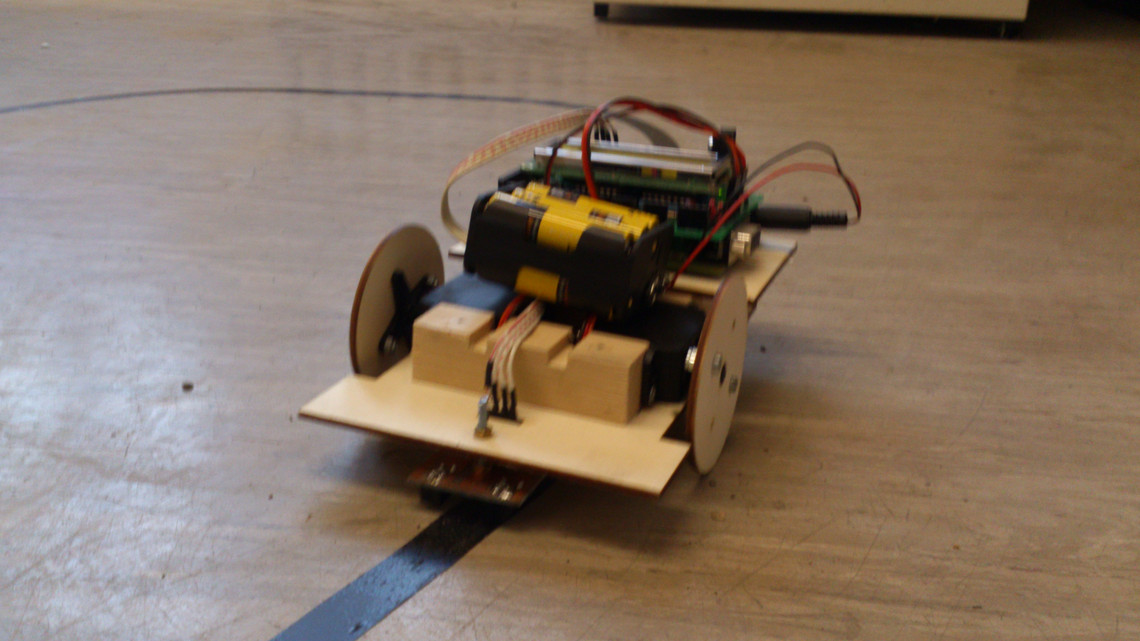

Wir sind alle fest am Roboter bauen.

Der Erste läuft schon.



Mal sehen, wer die beste Software dafür  hinbekommt.



August 2014

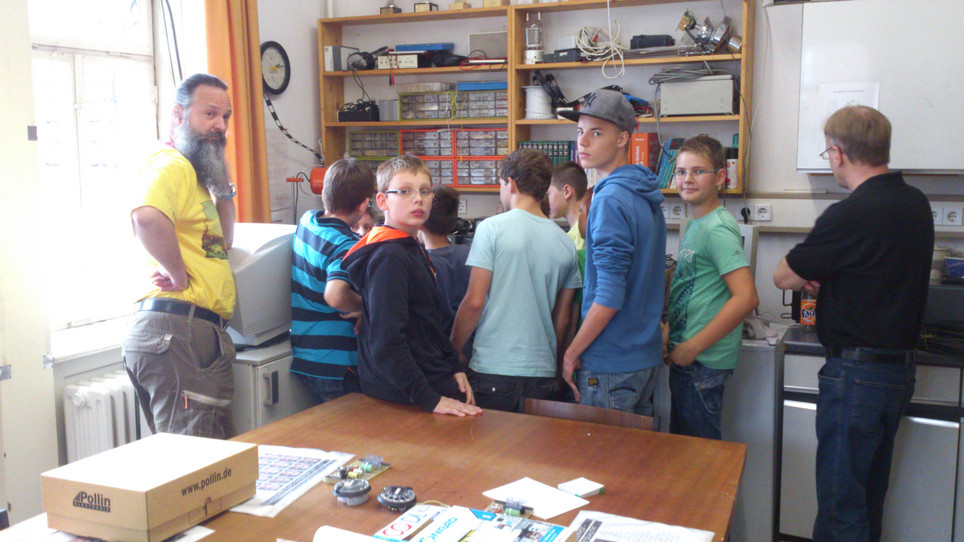

im Rahmen des Schülerferienprogrammes basteln wir mit

8 Jugendlichen einen elektronischen Würfel



Frühjahr 2014


Roboterbau, jetzt geht es los...



bis April 2013

Die Platinen für die Wetterstation sind geätzt und bestückt.

Jetzt erfolgt der anbau der Sensoren.

Was alles reinkommt:


Luftdruck, Luftfeuchte, Windrichtung,Windgeschwindigkeit, Temperatur

Die Mechanik hält sakrisch auf, aber bis zum Sommer soll alles fertig sein.



15.10.2012

Es wurden weitere LCD in Betrieb genommen.

Zuerst wir mal eine Uhr programmiert.

Sie zählt ab dem einschalten im Format

std:min:sek



1.10.2012

Heute haben wir die LCD Anzeigen an den Arduino angeschlossen.

Ein Schäppchen von der HAM   4 Zeilen a 16 Zeichen zu 3 Euro das Stück.

Bei einigen funktioniert es schon. Die anderen werden in 14 Tagen

wohl fertig sein und laufen.

Mal sehen was draus wird. Vielleicht zuerst mal eine Uhr ?



Mai bis August

Die ersten Versuche am Arduino waren waren das blinken lassen der LED

auf dem Board.

Durch einen zusätzlichen Taster konnten auch Eingaben gemacht werden.

Danach folgte der Anschluss eines Potis am Analogeingang.

Jetzt kann die Blinkfrequenz der Led

stufenlos eingestellt werden.



Da aufgrund der Ferien sehr viele Teilnehmer fehlten, wurde bis zum

Ferienende eine Sommerpause eingelegt.



7.5.2012

Jetzt geht es los mit Arduino.

Nach einer halben Stunde mit einer kleinen Einführung

begann der Aufbau der Arduino Platinen.



16.4.2012

Heute haben wir eine LED Taschenlampe mit einer 1,5 Volt Zelle gebaut.

Die Grundidee stammt von Burkhard Kainka wobei die Schaltung auf

unsere Leuchtdioden angepasst wurde.

Eingebaut wurde das ganze in ein Stück Installationsrohr.

2.4.2012

Das CD Rennen wurde ausgetragen und der Gewinner ermittelt.

Ausserdem gab es einen Film über Amateurfunk zu sehen.

21.3.2012

Wir basteln die laufende CD. Leider stellt sich heraus, das die Motore nicht

mit 1,5 Volt laufen.!  Schnell wird auf 9 Volt umgerüstet.

Durch die größere Masse muss auch die Unwucht vergrößert werden.

Das optimieren ist Hausaufgabe.

Beim nächsten mal soll es ein spannendes Rennen  geben.
