Um das Problem der Signalspitzenbildung bei digitalen Signalen zu lösen, wurde BandViewer entwickelt und in den Portsdown-DATV-Transceiver integriert. Es eignet sich gut zur Spitzenanzeige bei DVB-T- und DVB-S-Signalen sowie zur Darstellung der Flanken zur Überprüfung der Linearität der Leistungsverstärker.

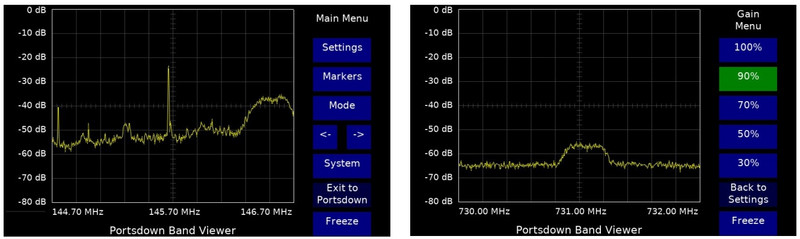

BandViewer ist Teil der Standardausstattung des Portsdown-DATV-Transceivers und benötigt für den Betrieb lediglich einen SDR, einen Raspberry Pi 4 und einen Touchscreen, sodass er sich ideal für den mobilen Einsatz eignet. Unter Verwendung der Empfangsseite eines SDR wie LimeSDR, Pluto, Airspy, RSPdx oder RTL-SDR bietet der BandViewer eine spektrumanalysatorähnliche Ansicht aller vom SDR abgedeckten Frequenzen.
Der BandViewer wird über das Portsdown-Menü 2 oder über die Portsdown-Empfängerseite (für terrestrischen Empfang) ausgewählt. Das Portsdown-System kann auch so konfiguriert werden, dass es direkt mit dem BandViewer startet (Menu 3, System Config, Start-up App)..
Die BandViewer-Einstellungen müssen möglicherweise angepasst werden, um eine optimale Anzeige zu erzielen. Eine Überlastung des SDR-Eingangs kann die Anzeige auslöschen oder einen massiven Ausschlag bei der Mittenfrequenz verursachen. Über das Einstellungsmenü lässt sich die Lime-Verstärkung anpassen, um dieses Problem zu minimieren, wobei für extrem starke Signale möglicherweise externe Dämpfungsglieder erforderlich sind. Manchmal muss der Lime neu kalibriert werden (Systemmenü, „Re-cal LimeSDR“), um Störsignale zu minimieren, doch bleiben einige Störsignale bestehen.
Obwohl es nicht möglich ist, eine absolute Kalibrierung für die vertikale Skala bereitzustellen, ist die relative Kalibrierung zwischen den Pegeln genau ebenso wie die Frequenzkalibrierung. Eine erweiterte vertikale Anzeige (Gesamtbereich 20 dB) ist über das Menü „Mode“ verfügbar. Marker können zur Messung sowohl von Frequenzen als auch von Pegeln verwendet werden. Die Erkennung kurzzeitiger Signale kann durch die Verwendung der Peak-Hold-Funktion im Marker-Menü erleichtert werden.
Die direkte Eingabe der Mittenfrequenz ist im Menü „Einstellungen“ möglich, ebenso wie 5 konfigurierbare Voreinstellungen. Diese können über das Menü „Modus, Konfiguration einstellen“ konfiguriert werden. Mit den Pfeilen im Hauptmenü lässt sich die Mittenfrequenz um ein Zehntel der Scanbreite nach oben oder unten verschieben. Bei Auswahl im Portsdown-Empfangsmenü wird die Mittenfrequenz zunächst auf die DATV-Empfangsfrequenz eingestellt. Die Anzeige kann zur genaueren Betrachtung eingefroren oder als „Snapshot“ erfasst werden, der im Ordner /home/pi/snaps auf der SD-Karte des Raspberry Pi gespeichert wird.
Der BandViewer eignet sich besonders gut zum Aufspüren schwacher Signale oder zum Aufspüren von Rausch- oder Störquellen.
Quelle:
Dave Crump, G8GKQ, BATC Treasurer, Salisbury, England
ATV-Journal 210
ATV-Kontests bis Ende 2026
Juni 13/14 -- IARU R1 ATV contest 6 m und darüber in allen Modi
August 15/16 -- DATV schmalband 6 m, 2 m und 70 cm
September 12/13 -- alles sb 70 cm und darüber in allen ATV-Modi
Dezember 12/13 -- alles ab 70 cm und darüber in allen ATV-Modi.
https://wiki.batc.org.uk/IARU_ATV_contest
IARU-ATV-Kontest 2026 - Bericht aus deutscher Sicht
Ein interessanter ATV-Contest liegt hinter uns. Es waren auch wieder einige deutsche Stationen dabei. Die im DX-Spot eingeloggten OM waren jedoch überwiegend in NL. Es sind aus DL sehr viele und schöne Verbindungen nach NL, ON und F gelungen. Leider hat sich gezeigt, dass bei einigen Teilnehmern die Sendegeräte nicht durchgehalten haben. Daher sind die überwiegenden Verbindungen auf 70 cm entstanden.
Mit 435 m ü.NN hat Reinhard DL4FBN, in der Nähe der Loreley einen super Standort und konnte sowohl NL und F erreichen. Ralf, DF9JB, in der Nähe von Duisburg konnte über 236 km DL5BCA empfangen. Wolfgang,DB5WY, konnte Reinhard, DL4FBN, sowohl auf 70 cm wie auch auf 23 cm arbeiten. Joachim, DB9XO, war wieder portabel in der Nähe von Rosengarten (südl. Hamburg) RX QRV. Er konnte, neben DL5BCA, Thomas, das Signal von PA3BYV, Poll, auf 70 cm decodieren. DO6UJ, Udo, hat seine Empfangsanlage kurz zum decodieren des Signales von DL5BCA eingeschaltet. DL5BCA, Thomas, hatte mit einer 70-cm-Einwegverbindung zu F5RZC, Jeff, eine sehr weite Verbindung (529,7 km) erreichen können.
Leider haben einige Versuche, die OM in GB zu erreichen, nicht geklappt.Rob, M0DTS/p, hat sich sehr bemüht, konnte jedoch keine Signale aus F/NL/DL decodieren. Es fehlten ein wenig Bedingungen, damit die Signale decodiert werden konnten.
Der nächste (VERON-)DATV-Contest auf 6 m, 2 m, 70 cm findet am 15+16. August 2026 statt.
Quelle: Thomas, DL5BCA
BATC-Forum
Aktuelle Videotipps
Video-Tipp 1:
Darko Banko, OH7DBH, verwöhnt uns mit einem weiteren interessanten YouTube-Video. Während seines Aufenthalts in den USA, wo er an der "Dayton Ohio Hamvention" teilnahm, wurde er außerdem zu einer Führung durch das fantastische Vereinshaus und die Amateurfunkstation des DARA-Amateurfunkvereins eingeladen. Sein Video (auf Englisch mit Bruce, K8FIX) könnt ihr euch auf YouTube unter folgendem Link ansehen:
https://www.youtube.com/watch?v=3aSsO3MpseE
Video-Tipp 2 live ab 27.6.:
Der bevorstehende ARRL Field Day ist eine hervorragende Gelegenheit, für unseren einzigartigen Bereich des Amateurfunks zu werben, nämlich ATV. Der Amateurfunkverein von Boulder, Colorado (BARC) wird ATV in den Mittelpunkt stellen. Unser Field-Day-Vorsitzender ist erneut unser eigener ATV-Fan, Allen Bishop, K0ARK. Allen hat beschlossen, ATV in diesem Jahr als Demonstration zu einem wichtigen Bestandteil des Field-Day-Betriebs zu machen.
BARC wird erneut von dem als „Betasso“ bezeichneten Naturgebiet in den Bergparks von Boulder County aus operieren. Es liegt hoch oben in den Rocky Mountains auf einer Höhenlage von fast 2 km. Allens TV-Pläne sehen vor, drei Fernsehkameras aufzustellen. Eine im SSB-Zelt, eine im CW-Zelt und eine im Betasso-Unterstand, wo sich die meisten Leute zu persönlichen QSOs, zum Essen usw. versammeln, zusammen mit der GOTA-Station. Als vierte Kamera wird Allen eine Drohne über das Field-Day-Gelände fliegen lassen. Die Drohne wird auch nachts mit einer sehr empfindlichen IR-Kamera ausgestattet sein.. Die Signale aus den SSB- und CW-Zelten werden über DATV-Sender zum Unterstand übertragen. Allens TV-Ausrüstung umfasst einen Quad-Empfänger und ein Video-Umschaltnetzwerk, um mehrere Bilder zu empfangen und diese mit einem Quad-Prozessor zu einem einzigen Fernsehbild zusammenzufügen.
Der Standort des Betasso Field Day eignet sich hervorragend für den KW-Betrieb, bietet jedoch keinen Zugang zu Mobilfunk- oder Internetverbindungen. Es gibt keine gute Sichtverbindung zu anderen ATV-Stationen auf der Prärie für ATV-Verbindungen. Daher plant Allen in diesem Jahr zum ersten Mal, eine StarLink-Station (via LEO-Satelliten) für den Internetzugang zu nutzen. Allen hat außerdem einen eigenen YouTube-Kanal für das Field-Day-Wochenende eingerichtet. Wir hoffen, dass Zuschauer weltweit so die unterhaltsamen Veranstaltungen beim BARC-Field-Day mitverfolgen können. Und schaut zu, wie wir jede Menge Kontakte sammeln, um die Nummer 1 unter den Field-Day-Stationen in Colorado zu werden! Um dabei zu sein, geht auf YouTube:
https://www.youtube.com/@allenbishop1318/live
Quelle: ATV-Journal 212
