Basteleien und Innovationen



Unsere Mitglieder fertigen gerne elektronische Bausätze, eigene Geräte und Hilfsmittel. Diese Arbeiten möchten wir hier nach und nach als Anregung für Euch zum Nachbauen vorstellen.



Viel  Spaß dabei!!!

Für Rückmeldungen sind wir dankbar.



Rotlichtmilieu oder was

Aus meiner Bastelkiste stammen die LEDs, zwei 270-Ohm-Widerstände und der braun isolierte Draht. Alles andere ist „made by MFJ“.

Netzteile hat man im Shack niemals genug. Für die Neueinrichtung bei mir zuhause habe ich eine DC-Verteilerleiste MFJ-1116 besorgt. Diese ist für einen Gesamtstrom von 15A ausgelegt und auch mit einer entsprechenden Sicherung ausgestattet. Acht Satz Polklemmen sind zum Anschluss der zu versorgenden Geräte vorgesehen. Ich habe bewusst auf PowerPoles verzichtet. Die „klassischen“ Polklemmen sind hinsichtlich der Anschlussmöglichkeiten flexibler zu verwenden: Bananenstecker, Gabelkabelschuhe oder blanke Drähte und Litzen können benutzt werden. Über einen Schalter werden die Anschlussklemmen geschaltet. Außerdem ist ein kleines Instrument zur Spannungsanzeige vorhanden. Dieses ist jedoch nicht beleuchtet und es ist auch keine Möglichkeit dafür herstellerseitig vorgesehen. Ich wollte es aber natürlich noch hübscher machen und eine Skalenbeleuchtung wirkt immer gut. Ein Blick in die LED-Bestände fiel auf rote, rechteckige LEDs, die einen transluzenten Leuchtkörper hatten. Ein Test ergab, dass die Lichtabstrahlung sehr gleichmäßig nach allen Seiten erfolgt. Zwei LEDs habe ich mit Heißkleber hinter dem kleinen Instrument aufgeklebt. Der Heißkleber bewirkte eine zusätzliche Lichtverteilung; allerdings ergaben sich nun zwei unschön wirkende ungleichmäßige Lichtflecken. Deswegen habe ich die komplette Rückseite des Intrumentes mit den LEDS in einer Heißkleberschicht eingebettet und erreichte dadurch eine gleichmäßige Durchstrahlung. Es macht jetzt den Eindruck als befände man sich auf der Reeperbahn oder im Rotlichtviertel einer anderen Großstadt. Ist natürlich Geschmackssache, aber mir gefällt‘s!

Text und Bilder by DG7FB

Maststativ für 50 Euro



Für meine geplanten Portabel-Aktivitäten wollte ich ein Maststativ erwerben. Es sollte geeignet sein einen GFK-Teleskopmast mit 55 mm Durchmesser (unteres Mastsegment) zu stützen. Als ich mir die bei den einschlägigen Lieferanten angebotenen Stative im Internet ansah, bin ich über die Preise ziemlich erschrocken. Natürlich sind diese Stative aus Aluminium und deshalb recht leicht. Trotzdem: Eine Alternative musste her. Auch wenn diese nicht so leichtgewichtig sein würde. Schließlich will ich nicht SOTA oder DXpeditionen machen und deshalb ist das Gewicht kein besonders wichtiges Kriterium.





Für einen anderen Anwendungsfall hatte ich zwei stabile und preiswerte Stative erworben.



Ein solches Teil sollte sich auch als Maststativ eignen.

Die Mittelsäule des Stativs hat einen Durchmesser von 43 mm. Das untere Segment des GFK-Mastes hat einen Durchmesser von 55 mm. Die oberen Stativteile lassen sich nach Lösen einer Innen­sechskantschraube entfernen. Sie werden für die geplante Anwendung nicht benötigt.

Zwei aus Holz gefertigte Spannvorrichtungen er­möglichen die Verbindung zwischen der Mittelsäule des Stativs und dem GFK-Mast.

Die Ausschnitte der Spannvorrichtungen sind zwecks besserer Klemmung und Schonung insbesondere des GFK-Rohres mit Schaumstoff ausgekleidet.

So entstand eine sehr stabile, standfeste Konstruk­tion. Der Fußkreis-Durchmesser des Stativs beträgt 1,20 m. Trotzdem muss der 12,5-m-Mast natürlich mindestens einmal abgespannt werden, auch wenn er nur als Mittelstütze eines Dipols verwendet wird.



Da das Stativ originär als Lampenstativ oder als Stativ für die Montage von Lautsprecherboxen auf einer Bühne gedacht ist, ist es nicht so sehr gut für die Aufstellung auf einer Wiese oder anderem nicht ebenen Grund geeignet. Die Beine sind nicht län­genverstellbar. Diesen Nachteile kann man ausglei­chen indem Stativmittelsäule und Mast nicht exakt parallel sondern leicht verdreht ausgerichtet wer­den. Wichtig ist letztlich nur, dass der Mast mög­lichst senkrecht steht.

               Versuchsaufbau: Stativ mit daran befestigtem GFK-Mast
                                                           (nur teilweise ausgezogen)



Kosten

Euro





Stativ

37,00





0,8 m Holzleiste 60mm x 30mm, gehobelt,
zerteilt in 4 Stücke je 20cm lang

ca. 5,00





0,6 m Gewindestab M6,
zerteilt in 4 Stücke

ca. 4,00





Muttern, Unterlegscheiben,
Flügelmuttern, Schaumstoff

ca. 4,00







ca. 50,00



Bezugsquelle für Stativ: https://www.thomann.de/de/stairville_bls315_pro_lighting_stand_b.htm









Text und Bilder von DG7FB

Morserino-32 - ein multifunktionales Morsegerät, perfekt zum Lernen und Trainieren

Platine - Bauelementseite
Platine - Lötseite
zu verlötende Bauteile
Antenne, mechanische Bauteile
Heltec-Modul - Displayseite
Heltec-Modul - Bauelementeseite
LiPo-Akku, 3,7 V, 1200 mA
Acrylglas-Frontplatte
Morserino 32 fertig aufgebaut - Frontansicht
Morserino 32 fertig aufgebaut - Rückansicht
Morserino 32 ferig aufgebaut - linke Seite
Morserino 32 fertig aufgebaut - rechte Seite

Vor einiger Zeit hatte ich mir in Österreich bei Willi Kraml, OE1WKL, eine elektronische Morsetaste "MetaMorserino" beschafft und war in seinem Datenbestand "gelandet". Im letzten Quartal 2018 erhielt ich durch ihn die Information, dass es ein Nachfolgegerät "Morserino 32" mit erheblich erweitertem Funktionsumfang geben sollte und Interessenten gesucht werden, die sich an einer Vorbestellaktion beteiligen. Das Gerät war bereits auf der Ham Radio 2018 vorgestellt worden. Ich sagte zu, überwies die veranschlagten Kosten und erhielt den Bausatz. Lediglich der erforderliche LiPo-Akku musste zusätzlich beschafft werden. Insgesamt entstanden Kosten von 80 Euro plus 10 Euro für den Akku.

Das Gerät bietet folgende Funktionen:

- CW-Keyer mit den Modi A, B und Ultimatic

- CW-Generator mit den Funktionen

  •  Random - zufällige Gruppen (Parameter einstellbar)
  • CW Abbrevs - übliche Betriebsabkürzungen
  • English Words - zufällige Wörter aus einer Liste der 200 häufigsten Wörter
  • Call Signs - zufällige Zeichenfolgen mit Struktur von Amateurfunk-Rufzeichen
  • Mixed - wählt zufällig aus den vorstehenden Möglichkeiten
  • File Player - spielt über WLAN hochgeladene Dateien ab

- Echo Trainer (hierbei erzeuget der Morserino eine Zeichenfolge und wartet bis diese über Paddle vom Übenden wiederholt wird (inkl. Fehlerkontrolle)

- Koch-Trainer mit den Funktionen

  •  Select Lesson - Auswahl unter 50 Lektionen zum Erlernen der Morsezeichen
  •  Learn New Chr - es wird ein weiteres Zeichen zum Erlernen eingeführt
  • CW Generator - Generierung zufälliger Zeichen und Wörter aus dem bisher erlernten Zeichenumfang. Hierbei sind die Optionen Random, CW Abbrevs, English Words und Mixed wählbar
  • Echo Trainer - das Gerät generiert ein Wort und wartet auf die Wiederholung des Übenden

- Transceiver

  •  LoRa Trx - Morsecode-Transceiver der LoRa im 70-cm-ISM-Band verwendet
  •  ICW / Ext Trx - noch etwas experimentelle Methode zur Tastung eines Transceivers oder zur Aussendung von CW-Tönen über einen FM-Transceiver oder das Internet. Über den Audioeingang empfangene Töne werden dekodiert und auf dem Bildschirm angezeigt.

- CW Decoder (über Handtaste oder Paddle eingegebene Zeichen werden dekodiert und auf dem Bildschirm dargestellt. Am Audioeingang eingespeistes CW-Tonsignal z. B. von einem Kurzwellenempfänger wird dekodiert und auf dem Bildschirm angezeigt.

Folgende Anschlüsse/Bedienelemente sind vorhanden:

  •  Tast-Ausgang für Sender/Transceiver
  •  Audio-Eingang für CW-Decoder
  • Kopfhörerausgang
  • Ein/Ausschalter
  • Multifunktions-Drucktaster
  • Drehgeber/Drucktaster für Menüs, Tastgeschwindigkeit, Parameter- und Optionseinstellungen
  •  Anschlussbuchse für externes Paddle oder Handtaste
  •  Mini-USB-Buchse für Akkuladung und Firmware-Updates
  •  SMA-Antennenbuchse für Anschluss einer 430 MHz-Antenne für LoRa-Betrieb

Alle SMD-Bauteile waren auf der gelieferten Platine bereits verlötet. Es mussten nur noch die Bauteile gemäß Abbildung 3 platziert werden. Die Endmontage beschränkte sich auf wenige Schraubverbindungen. Alle Tests verliefen erfolgreich. Ein weiteres interessantes Gerät steht nun in meinem Shack und wartet auf mich..... Text und Bilder: DG7FB

Theremin - ein Franzis-Bausatz für ein elektronisch-musikalisches Experiment

Im Internet kann man sich auf dem verschiedensten Plattformen den Bausatz der Fa. Franzis bestellen.

Dieser enthält eine mit SMD-Bauteilen bereits bestückte Platine, an welche nur noch einige wenige Komponenten angeschlossen werden müssen.

Dies sind zwei Spulen und ein Trimmkondensator, die direkt auf die Platine gelötet werden. Ein Lautstärkeregler mit Schalter, Lautsprecher und Batterieclip werden über Drähte mit den entsprechenden Lötpads der Platine verbunden. Die Antenne wird an die Leiterplatine angeschraubt. Ein Massekontakt wird durch einen weiteren Draht hergestellt, der an die Platine angelötet und an eine Schraube angeschraubt wird.

Das Ganze ist selbst für weniger Geübte recht gut hin zu bekommen.



Der gelieferte Bausatz mit den Teilen
der Franzis-Bausatz
die einzelnen Bauteile zum Bestücken
die fertige Platine



Was ist nun ein Theremin? Es ist ein Instrument. Es funktioniert auf der Basis der Veränderungen des elektrischen Feldes an der Antenne. Das Theremin dieses Bausatzes ist ein Modell mit einer Antenne. Der Abstand der Hand zur Antenne bestimmt die Tonhöhe. Die Lautstärke wird über ein Regler eingestellt.

Es gibt auch Modelle mit zwei Antennen (jedoch nicht als Bausatz), hier wird die Laustärke über eine weitere, waagerecht angebrachte Antenne bestimmt. Das Theremin ist nach seinem Erfinder benannt.

Das Funktionsprinzip des Theremins von Franzis:

Das Franzis-Theremin hat zur Tonerzeugung zwei Oszillatoren. Die Frequenz, mit denen die Oszillatoren schwingen, wird jeweils durch die Kombination eines Kondensators mit einer Spule bestimmt. Hier beträgt sie etwa 400 - 500 kHz. Die Signale der beiden Oszillatoren werden miteinander gemischt. Dabei entstehen als Ergebnis sowohl die Summa als auch die Differenz der beiden Frequenzen. Genutzt wird die Differenz der Oszillatorfrequenzen. Mit einem Trimmkondensator wird ein Oszillator des Theremins so abgeglichen, dass die Differenzfrequenz 0 Hz beträgt. Nähert man sich mit der Hand der Antenne des Theremins, ändert sich die Frequenz des anderen Oszillators. Das Annähern der Hand bewirkt eine Erhöhung der Schwingkreiskapazität des Oszillators. Dadurch sinkt dessen Frequenz, und die Differenzfrequenz der beiden Oszillatoren steigt. Je näher die Hand der Antenne kommt, desto mehr wird der Oszillator verstimmt und desto höher wird die Differenzfrequenz. Das menschliche Gehör kann Töne im Bereich von ca. 20 Hz bis 16 kHz wahrnehmen. Die erzeugte hörbare Differenzfrequenz gelangt über einen Tiefpass, der nur Frequenzen im hörbaren Bereich durchlässt, zu einem Verstärker. Das verstärkte Signal wird dem Lautsprecher zugeführt. (Quelle: Franzis-Bausatz)

Natürlich wird man mit dem Bausatz-Theremin keine großen musikalischen Kunstwerke erzeugen oder nachspielen können, aber als Experiment und für erste Versuche ist es durchaus geeignet.

Fertige Instrumente sind ab 300 Euro zu erwerben, der Bausatz kostet lediglich ein Zehntel hiervon.



Bilder: DL4CR



alle Teile sind eingebaut
das fertige Theremin

ein "heißer Draht" - Geschicklichkeitsübung



Der heiße Draht ist ein Geschicklichkeitsspiel, bei dem die Spielerin oder der Spieler einen Ring über ein mehrfach gebogenes, dünnes Metallrohr führen müssen ohne dass beide Teile sich berühren. Wenn sich Ring und Metallrohr berühren, gilt dies als Fehler und wird angezeigt.

Anlässlich des Mainuferfestes, dem Fest der Vereine, nahm unser Ortsverband in 2017 erstmals teil. Der heiße Draht war einer von vielen Besuchern gerne gespielter Test. Die Einrichtung hatte sich unser Ortsverband zunächst von einem Nachbar-Ortsverband ausgeliehen. Allerdings war dieses Gerät nur mit einer akustischen Warnmeldung ausgestattet und es war deshalb nicht einfach, verschiedene Besucher, die gegeneinander beim Spiel antraten, auszuwerten. Deshalb beschloss unser Mitglied Manfred, DG7FB, ein verändertes Gerät zu bauen und es unserem Ortsverband zu schenken.

Zunächst konzipierte er eine Schaltung, die folgende Anforderungen erfüllen sollte:

- Akustische Warnmeldung, die jede Berührung zwischen Ring und Metallrohr signalisieren sollte

- 2stufiger Zähler mit 7-Segment-LED-Anzeigen, um die Anzahl der Berührungen (maximal 99) objektiv zu erfassen

- Rückstellmöglichkeit des Zählers auf Null, um in eine definierte Anfangsposition zu gelangen

- Betrieb über ein Stecker-Netzteil.



Schaltplan des heißen Drahtes

Nachdem alle erforderlichen Bauteile beschafft waren, wurde zunächst alles auf einem Steckbrett aufgebaut und ausprobiert, ob alles so wie angedacht funktionieren würde. / Abbildung Versuchsaufbau

Danach wurden alle Bauelemente auf einer Lochrasterplatte aufgebaut, getestet und für den Einbau ins Untergestell des heißen Drahtes zugerichtet. / Abbildung Lochrasterplatine (fotografiert durch das Vergrößerungsglas der Lupenleuchte)

Für den Aufstellfuß des heißen Drahtes wurde ein länglicher Holzkasten hergestellt. Dieser sollte die Elektronik aufnehmen und die Stützen für den abzufahrenden Draht tragen. Außerdem war ein Sichtfenster für den Blick auf die Anzeigen erforderlich. Hier sollten auch Rückstelltaster und Stromanschluss Platz finden. / Abbildung Elektronik - Anschlussbuchse für Handteil, Rückstelltaste und Schallöffnung.

Eine Ringöse wurde mit einem Handgriff, einer Spiral-Anschlussleitung und einen Bananenstecker versehen. /Abbildung Handteil.

Versuchsaufbau

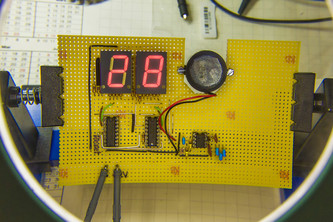

Aufbau auf Lochrasterplatte
die Elektronik

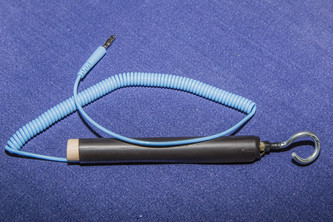

das fertige Handteil

Das Geschicklichkeitsspiel wurde anlässlich des Mainuferfestes 2018 erstmals eingesetzt und erfreute sich großer Beliebtheit bei Kindern, aber auch bei Erwachsenen. Auch Herr Dr. Felix Schwenke (OB Offenbach) probierte sich daran aus.

Falls ein geneigter Besucher dieser Website den Bauvorschlag selbst nachvollziehen möchte, so ist dies gerne gestattet. Über eine entsprechende Rückmeldung an den Ortsverband würden wir uns freuen unter F23(at)online.de.

Text und Bilder: DG7FB

Für Wissbegierige hier die Beschreibung der Elektronik:

- IC3 ist ein Timer-Baustein NE555, der als monostabiler Multivibrator betrieben wird. Wenn am Eingang (Pin 2 TRIG) ein negativer Impuls ankommt (hier ist das der Ring am Metall des heißen Drahts), dann wird am Ausgang 3 OUT des IC ein positiver Impuls ausgegeben. Dieser Impuls ist auf Pin 9 (Clock up) des Zähler-IC 1 ( 40110) geführt. Hierdurch wird der Zähler um eins höher gezählt. Gleichzeitig gelangt dieser Impuls auf die Punktanzeige von LED1 und lässt diesen kurz aufleuchten. Außerdem wird dieser Impuls auf den Piezo-Summer geführt und erzeugt einen kurzen Piep-Ton.

- Die Einserstelle (IC1, 40110) wird mit jedem Impuls um 1 weiter gezählt. Nach dem Erreichen von 9 beginnt der Zählvorgang wieder bei Null. Gleichzeitig mit dem Wechsel von 9 auf 0 gibt IC1 an Pin 10 (Carry) einen Impuls aus. Dieser wird auf Pin 9 (Clock up) von IC2 geführt, so dass dieser Zähler von 0 auf 1 geführt wird. So geht das immer weiter bis 99 erreicht wird und der Zählvorgang wieder mit 00 neu beginnt.

- Um den Zähler auf einen definierten Ausgangszustand zu setzen, ist Drucktaster RESET zu betätigen (also z. B. dann, wenn ein neuer Spieler beginnt)

- In den Zählerbausteinen IC 1 und IC2 sind 7-Segment-Decoder enthalten. Diese können maximal 20 mA an jedem ihrer Ausgänge a - g liefern, um die 7-Segment-LEDs LED 1 und LED 2 anzusteuern.



Netzteil

Schaltplan und Stückliste


Amateurfunkgeräte benötigen überwiegend eine Gleichstromversorgung mit einer Spannung von 13,8 Volt. Man kann komplette Fertiggeräte kaufen oder diese Einrichtungen auch selbst bauen.

Bis vor einigen Jahren waren große und schwere Netzteile mit Transformatoren, Gleichrichterdioden auf Kühlkörpern, Elektrolytkondensatoren mit großen Kapazitäten und Regelschaltungen zur Stabilisierung der Ausgangsspannung der Normalfall.

Inzwischen ist hier jedoch ein Wandel eingetreten. Kleine und leichte Schaltnetzteile haben die großvolumigen und schweren längsgeregelten Netzteile verdrängt. Man kann sie preiswert erwerben und wie im folgenden Beispiel um Messinstrumente ergänzen und in ein ansprechendes Gehäuse einbauen. Ein schönes Projekt, das Metallbearbeitung, Auswahl, Einbau und Zusammenschaltung der elektronischen Komponenten umfasst.

Am Schluss kann man mit ein wenig Stolz auf das gelungene Werk blicken: Sinnvolle Freizeitgestaltung, Freude am Geleisteten und nicht zuletzt auch noch Geld gespart. Was will man mehr.

Text und Bild:    DG7FB

LC-Meter

Platine fertig bestückt
Platine im Gehäuse eingesetzt
LC-Meter funktioniert




Wer sich mit Elektronik beschäftigt, völlig gleichgültig ob als Bastler mit seinem Hobby, beruflich als Elektroniker oder als Funkamateur, muss immer wieder die Werte verwendeter Bauteile bestimmen. Nicht immer sind die Kennwerte der Bauteile aufgedruckt oder sie sind nicht oder nicht mehr lesbar. Widerstände sind überwiegend mit Farbringen gekennzeichnet; dies gilt auch für viele Induktivitäten. Bei kleinen Kondensatoren wird es schon etwas schwieriger. In diesen Fällen oder auch ganz generell ist es sinnvoll, wenn man die Kennwerte messen kann.

Besonders bei der Messung kleiner Kondensatoren spielt die Kapazität der Anschlussleitungen eine nicht zu vernachlässigende Rolle. Das nachfolgende beschriebene Messgerät für Kapazitäten und Induktivitäten verfügt über die Möglichkeit, die Einflüsse der Anschlussleitungen heraus zu rechnen. Nachdem ich vor einiger Zeit ein solches Gerät für unseren Ortsverband aufgebaut hatte, entschloss ich mich, ein gleiches Gerät für mich selbst anzuschaffen.

Das Gerät ist zur Messung von Kapazitäten und Induktivitäten geeignet:

Messbereiche Kapazität (C)  0,01 pF bis zu 1 mykroF (keine Elkos)

                    Induktivität (L) 10 nH bis zu ca. 100 mH



Ich brauche hier nicht auf die Details einzugehen und verweise auf die Aufbau- und Bedienungsanleitung des Herstellers, die auch eine Beschreibung der Funktionsweise enthält.

Die Fotos sind bei dem Zusammenbau des Bausatzes und ersten Tests entstanden.





Das Handbuch zum Aufbau und Bedienungsanleitung gibt es unter

http:://www.ascel-electronik.de/download/ae20204/ae20204_manuel_3_1_de.pdf



Das Anzeigedisplay von vorne und von hinten.

Text und Bilder: DG7FB

Gewitterwarner - ein Franzis-Bausatz

der Bausatz von Franzis und gleichzeitig Gehäuse des künftigen Gerätes

in Arbeit - Beschreibung folgt

Koaxkabeltester

Man hat mehrere Koaxkabel-Verbindungen vom Shack in Richtung Antennen, die eine Zeitlang ungenutzt waren. Nun möchte man sie wieder verwenden, aber sie sind nicht (mehr) gekennzeichnet. Oder man hat an einem Koaxkabel selbst Stecker angebracht und möchte diese Verbindungen prüfen. Eine Durchgangsprüfung mit dem Multimeter ist schon aus Kontaktierungsgründen schwierig. YouTube-Videos von KG0ZZ und W5CYF zeigten eine praktischere Lösung in Form einer speziellen Testvorrichtung. Ich habe diesen Bauvorschlag etwas ergänzt und jeweils drei Flanschbuchsen (UHF, N und BNC) in ein kleines Kunststoffgehäuse eingebaut. In der "Anzeigebox" befinden sich noch eine 9-V-Batterie sowie eine LED nebst vorwiderstand, alles wird gemäß Schema verdrahtet. Im "Endgehäuse" sind nur die drei kurzgeschlossenen Buchsen (UHF, N und BNC) eingebaut. Wenn man jetzt Anfang und Ende des zu testenden Kabels an den Buchsen anschließt, so wird die LED aufleuchten wenn alle Kabel und Kontaktstellen OK sind. Zur Prüfung der ordnungsgemäßen Steckermontage wackelt man am Stecker und zieht und drückt am Kabel. Die LED muss dabei gleichmäßig leuchten und darf nicht flackern. Sollte das Kabel eine Beschädigung in der Form aufweisen, dassSeele und Schirm kurzgeschlossen sind, so wird die LED bereits dann leuchten, wenn das "Endgehäuse" noch nicht angeschlossen ist. Daher bei Prüfen immer zunächst nur die "Anzeigebox" anschließen. Inzwischen habe ich die beiden Boxen noch um Cinch-Buchsen ergänzt. Jetzt kann ich auch einfache, abgeschirmte Leitungen prüfen. Die Abbildungen zeigen diese Modifikation noch nicht, aber das kann sich jeder Interessierte sicher gut vorstellen. Text und Bilder: (c) DG7FB

Schaltbild

Fledermausdetektor - ein Franzis-Bausatz

Von Franzis gibt es einen Bausatz mit dem man die für unsere menschlichen Ohren nicht hörbaren Ultraschalllaute der Fledermäuse empfangen und  in für uns hörbare Töne umgewandelt und ausgegeben werden.

Der Bausatz kann für wenige Euro (ca. 20) im Internet erworben werden und ist schnell zusammen gebaut. Er funktioniert einwandfrei, wie wir bei in unserem Garten im Sommer nachts umher fliegenden Fledermäusen erfolgreich testen konnten.

Da auch sog. Elektrosmog Töne im Ultraschall ausgeben, kann man mit diesem Detektor sogar auf die Suche nach stark abstrahlenden Quellen im Haushalt gehen.

Sehr interessanter Vergleich hier z. B. eine alte Glühbirne von früher mit Glühdraht und eine neuere sog. Energiesparlampe. Erstere ist lautlos, zweitere macht einen Heidenlärm.....

Die Erfahrung mit dem Detektor auf der Jagd nach EMV-Quellen brachte mich dann dazu, mit einen Bausatz für einen "richtigen" EMV-Detektor zu bestellen. Dieser ist noch in Arbeit und wird dann auch hier vorgestellt werden nach der Fertigstellung.



Text und Bilder: DL4CR



die Platine des Detektors
der Detektor von innen mit allen Bauteilen und Batterie
die Elektronik im Inneren
das Gehäuse des Fledermausdetektor

Frequenzzähler

Bestückungsseite der Platine, in der Mitte der TCXO
auf der Lötseite sind BNC-Eingangsbuchse, Drucktaste und Potentiometer montiert
Platine ins Gehäuse eingesetzt


Zum Messen unbekannter Frequenzen, Periodendauern oder Drehzahlen benutzt man einen Frequenzzähler. Das hier vorgestellte Gerät  kann zusätzlich zur Leistungsmessung im Hochfrequenzbereich (max ca. 1 W) verwendet werden. Es wird aus einem Bausatz aufgebaut. Zusätzlich zur Grundversion (Messbereich 2 Hz bis 80 MHz) lässt sich über Zusatzmodule

- die Genauigkeit der Zeitbasis durch einen temperatorkompensierten Quarzoszillator (TCXO) von 50 ppm auf  1 ppm verbessern

- der Frequenzbereich von DC bis  auf 8 GHz erweitern (Standard = DC bis 500 MHz)

- für die Leistungsmessung stehen zwei Module zur Verfügung. Variante 1: DC bis 500 MHz, Variante 2: 10 MHz bis 8 GHz.

In dem hier vorgestellten Gerät wurden die Erweiterungen eingebaut. Die Aufbau- und Bedienungsanleitung des Herstellers ist sehr umfangreich. Sie beinhaltet auch eine Schaltungsbeschreibung.

Hier nun einige Foto vom Zusammenbau des Geräts und ersten Tests.

Auf der Lötseite sieht man rechts den USB-Anschluss.

An den vier Abstandsbolzen wird die Display-Platine befestigt. Über die Lötpunkte am unteren Bildrand müssen noch die elektrischen Verbindungen zum Display hergestellt werden.

Die folgende Abbildung zeigt den Zähler beim Test auf einer UHF-Frequenz. Das Signal wird von der Antenne des Funkgeräts zur Antenne (nur ein kurzes Drahtstück) am Messeingang des Zählers übertragen.

Die angezeigte Frequenz entspricht nicht ganz der Eingabefrequenz des Offenbacher Stadtrelais DB0OFF (431,750 MHz).  Das liegt an der noch nicht vorgenommenen Frequenz-/Leistungskalibrierung.

Das zum Senden benutzte Handfunkgerät erzeugte an der provisorischen Antenne eine Eingangsleistung von 0,588 mW.

Text und Bilder: DG7FB

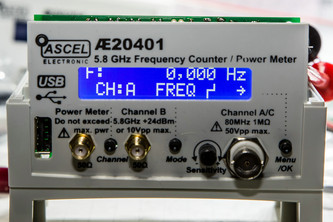

das fertige Gerät
Messung der vom Funkgerät ausgesendeten Frequenz
Leistungsmessung


Belastungswiderstand

Beim Bauen oder experimentieren benötige ich gelegentlich einen Widerstand, der auch höhere Ströme verkraften muss. Einsatzfälle sind z.B. Belastungstests an Netzteilen, Transformatoren oder Akkus. Elektronische Lasten, wie sie im Laborbetrieb verwendet werden, sind in der Anschaffung teuer und da sie bei mir nur gelegentlich genutzt würden, nicht sinnvoll Ich habe mir deswegen aus einer Reihe 12-V-Halogenlampen einen Belastungswiderstand aufgebaut. Der Betrieb ist bis zu einer Maximalspannung von 13,8 V kurzfristig möglich; alle anderen Spannun¬gen bis zur Nennspannung von 12 V können auch dauerhaft angelegt werden. Jedes Glühlämpchen ist einzeln zu- oder abschaltbar. Der Gesamtstrom der Anordnung kann mittels eines Dreheisen-Strommessers gemessen werden. So ist die Nutzung sowohl bei Gleich- aber auch Wechselspannung möglich. Zwei Alu-Bleche (300mm x 100mm x 1,5mm) wurden mit den erforderlichen Bohrungen für die Befestigung der keramischen Lampenfassungen und Kippschalter sowie den Ausschnitten für das Messinstrument und den Anschlussblock versehen und anschließend lackiert. Nach der Verdrahtung wurden die beiden Bleche durch Abstandsröllchen, M3-Schrauben und Muttern verbunden. Ein besonderer Berührungsschutz ist nicht erforderlich da die Anordnung nur für Kleinspannung ein-gesetzt wird. Aber natürlich ist trotzdem Vorsicht geboten: Die Glühlämpchen werden höllisch heiß! Bereits ab 1,5 V setzt ein leichtes Glimmen der Glühfäden ein. Der Widerstand der kleinen Birnen ist temperaturabhängig. Messwerte für ein einzelnes Lämpchen habe ich in der Tabelle dargestellt, siehe Bild.

Bilder und Text: DG7FB

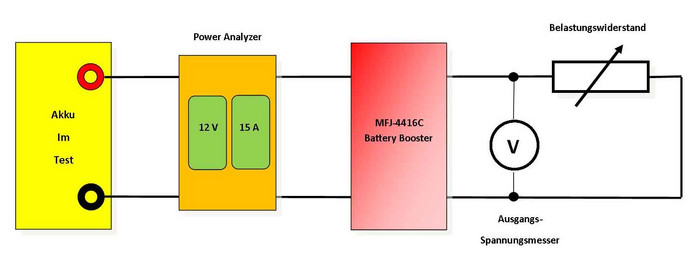

Belastungswiderstand an einem 12-V-Blei-Gel-Akku
Bei Belastung mit etwa 7 A sinkt die Klemmenspannung am Akku auf 11 V
Fertig aufgebauter Lastwiderstand
Blick ins Innere
Schaltbild
Tabelle

Antennenanalyzer



Seit einigen Monaten wird durch die Zeitschrift "Funkamateur" (FA) der Bausatz für ein solches Messgerät angeboten. Ich besitze zwar bereits ein Antennenmessgerät eines bekannten amerikanischen Herstellers, aber die Möglichkeiten dieses vom FA angebotenen Gerätes haben ich sehr interessiert; dabei ganz besonders der mögliche Wobbelbetrieb. Dabei wird das Stehwellenverhältnis (SWV) über der Frequenz in einem zuvor definierten Frequenzbereich ermittelt und grafisch dargestellt.

Die erste Tranche der Geräte war rasch ausverkauft und meine Bestellung wurde auf eine Warteliste gesetzt. Nach vielen Wochen erfolgte nun die Lieferung.

das langersehnte Päckchen
die eigentliche Verpackung des Bausatzes
der Inhalt: alle Bauteile, Gehäuse, SMD-bestückte Platine, Displayeinheit, Kalibrier-Set und die Bau- u. Bedienungsanleitung

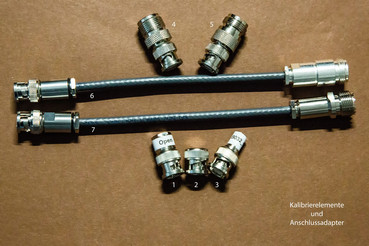

Kalibrierelemente und Anschlussadapter
1 - O-Open offener Anschluss
2 - S-Short Kurzschluss
3 - L-Load Last 50 Ohm
die Adapter:
4 - BNC-Stecker auf UHF-Buchse
5 - BNC-Stecker auf N-Buchse
6 - BNC-Stecker H155 Koaxkabel N-Kabelbuchse
7 - BNC-Stecker H155 Koaxkabel UHF-Kabelbuchse

Sogleich ging es an den Zusammenbau. Die SMD-Bauteile sind auf der Platine schon vollständig bestückt. Es müssen nur noch einige Buchsen, das USB-Modul, Drucktaster, Ein/Aus-Schalter und Batteriehalterungen verlötet werden.



Nächster Schritt war die Kalibrierung. Ich hatte zusätzlich zum Bausatz das hochwertige Kalibrierset bestellt. Hiermit kann die Kalibrierung bis zu einer Frequenz von 600 MHz erfolgen und das Messgerät auch im UHF-Bereich (70-cm-Amateurfunkband) verwendet werden.

Der Analyzer verfügt nur über eine BNC-Buchse für den Anschluss der zu messenden Antennen. Um die gängigen Antennenanschlüsse verwenden zu können habe ich zwei Adapter erworben und zwei Anschlussleitungen angefertigt (siehe Abbildung).

Bilder und Text: DG7FB

In meiner Werkstatt habe ich den Analyzer an die Zuleitung meiner 2m/70cm-Antenne angeschlossen. Messergebnisse zeigen die Abbildungen:

Bild 1: Bei der Mittenfrequenz 438,1 MHz und einem Variationsbereich von +/- 2,048 MHz ergibt sich der dargestellte Verlauf des Stehwellenverhältnisses.

Bild 2: Hier wurde die Mittenfrequenz auf 435 MHz festgelegt (Bandmitte 70 cm) und der Wobbelbereich mit +/- 8,192 MHz eingestellt. Man kann abschätzen, dass unterhalb etwa 431 MHz das SWR bei ca. 1:3,9 liegt und bei 438,1 MHz ein SWR von ca. 1:1,6 erreicht wird (entsprechend dem Wert im Diagramm links)



Messungen für die Kurzwellenbereiche konnten bisher noch nicht durchgeführt werden.

Bild 1
Bild 2

Retro-Radio zum Selberbauen von Franzis

Mein erstes Löt- und Selbstbauprojekt war der Radio-Bausatz von Franzis.

Er ist schnell zusammen gebaut und für Anfänger gut geeignet. Es macht Spaß, wenn man nach kurzer Zeit schon Radiosignale hören kann.

Es gibt das Radio in einer Kurzwellen-, Mittelwellen- und UKW-Ausführung.



Text und Bilder: DL4CR

der Korpus des Radios aus stabilem Karton

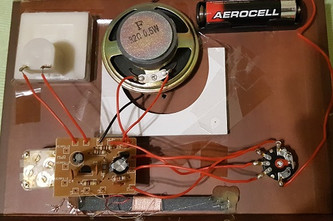

im Inneren die einfache Elektronik
