Eine Portabel-Antenne für 2m

Bild 1: Antenne im Sack
Bild 2: Antenne zusammengefaltet
Bild 3: auseinandergefaltete Antenne
Bild 6: Portabel_HB9CV, Anpassung
Bild 5: Portabel-HB9CV, Anpassung


Haben sie beim betrachten von Natursendungen im Fernsehen schon mal darauf geachtet, was die Wildhüter und Forscher für Richtantennen verwenden, wenn sie Tiere, denen sie zuvor ein Funkhalsband umgelegt haben, verfolgen oder sie wieder aufspüren. Vor geraumer Zeit bin ich in einer solchen Sendung auf eine interessante Antenne aufmerksam geworden. Die Antenne, die der Wildhüter aus seinem Rucksack zog, war zusammengefaltet wie ein Taschenschirm. Aufgefaltet zeigte sich dann eine Antenne mit zwei Elementen. Sie sah zwar nicht wie die bekannte eine HB9CV aus, funktioniert aber offensichtlich nach dem gleichen Prinzip.

Nach wenigen Versuchen hatte ich den Bogen raus! Inzwischen habe ich 12 solcher Antennen angefertigt und drei Stück aufgebaut und am Netzwerkanalysator gemessen. Sie weisen nach dem Abgleich mit dem Kompensationstrimmer alle eine sehr gute Anpassung über das ganze 2 m-Band auf.

Bild 1: Die 2 m-Antenne im „Sack“   Bild 2: Die zusammengefaltete Antenne Bild 3: Die auseinandergefaltete Antenne Bild 4: Verlauf der Anpassung im 2 m-Band Bild 5: Dto. Darstellung im Smith-Diagramm

Die Maße der zusammengefalteten Antenne: 300 x 65 x 30 mm Gewicht: 220 Gramm (brutto – mit Sack)

Peter, dj7gp(at)darc.de

Duoband-Antenne 2,4 / 10 GHz

To top

Eine Duoband-Antenne für 2,4 und 10 GHz

Ende 2016 wird der Satellit Es'hailsat-2 auf einer geostationären Umlaufbahn bei 26 ° Ost positioniert werden. Dieser Satellit wird erstmals eine Amateurfunknutzlast an Bord haben. Der Uplink wird auf 2,4 GHz und der Downlink auf 10 GHz arbeiten. Mehr Informationen zur Amateurfunk-Nutzlast dieses Satelliten unter www.amsat-dl.org.

Die nachstehend vorgestellte Duoband-Antenne (Duoband-Feed) ist für den Betrieb über den Satelliten mit nur einem Offset-Parabolspiegel geeignet. Sie erlaubt es auch gleichzeitig zu senden und zu empfangen.

Nach Abwägung der Vor- und Nachteile möglicher Antennenkonfigurationen, fiel die Wahl auf eine Kombination aus einer Patch-Antenne für 2,4 GHz über einem Hornstrahler für 10 GHz. Beide Antennen sind mit > 70 dB ausreichend gut entkoppelt und auch die Zirkularpolarisation der 2,4 GHz Patchantenne ist passabel. Die Diagramme zeigen die Rücklaufdämpfung (Anpassung) für 2,4 und 10 GHz.

Dieser Duoband-Feed lässt sich wie ein TV-LNB vor einem Offsetspiegel montieren. Aber auch eine Montage vor einem rotationssymmetrischen Parabolspiegel ist möglich.

Detaillierte Informationen, auch Abmessungen und Bauhinweise, sind in den Tagungsbänden der GHz-Tagung in Dorsten 2015 und 2016, im Tagungsband der UKW-Tagung in Weinheim 2015, im AMSAT-DL Journal Heft 1 und 2/2016, im Sonderheft der CQ-DL "Raumstationen, Satelliten, Reflexionen", sowie in der Zeitschrift Funkamateur Heft 5 und 6/2016 zu finden.

Peter, dj7gp(at)darc.de

Der Duoband-Feed für
2,4 und 10 GHz
Montage des Duoband-Feeds in der LNB-Halterung eines Offsetspiegels
Montage des Duoband-Feeds vor einem rotationssymmetrischen Parabolspiegel
Rücklaufdämpfung bei 2,4 GHz
Rücklaufdämpfung bei 10 GHz


47 GHz-Transverter

To top

47 GHz-Transverter mit Wendeverstärker und GPS-GO

In einem früheren Beitrag habe ich über einen  „10 MHz GPS Guided Oszillator (GPS-GO)" berichtet. Dieser Beitrag zeigt nun eine Anwendung dieses Referenzoszillators in meinem 47 GHz-Transverter.

Bei solch hohen Frequenzen führen selbst kleine Frequenzänderungen des Quarzoszillators zur Erzeugung der Mischfrequenz zu unangenehm großen Abweichungen der Sende- bzw. Empfangsfrequenz. Ein Beispiel:

47.088 MHz (Sende/Empfangsfrequenz) – 144 MHz (Nachsetzer) = 46.944 MHz (Mischfrequenz) : 122,250 MHz (Quarzfrequenz) = 384 (Vervielfachungsgungsfaktor). Das bedeutet: Bei einer Frequenzdrift von nur 100 Hz am Quarzoszillator (das sind nur ca. 1 ppm oder 1x10-6) ändert sich die Ausgangsfrequenz um 100 Hz x 384 = 38400 Hz also 38 kHz !!!

Diese hohe mögliche Abweichung erschwert das Auffinden schwacher Signale erheblich. Schließlich muss beim Verbindungsaufbau auch noch die Spiegelantenne auf die Gegenstation ausgerichtet werden. Eine genaue, stabile Sende- und Empfangsfrequenz macht die Sache deutlich leichter. Hier kommt nun der oben erwähnte GPS-GO ins Spiel.

Durch „anbinden“ des Quarzoszillators an die 10 MHz Referenzfrequenz des GPS-GO wird die Frequenzabweichung auf 1x10-9 = 0,001 ppm oder besser reduziert.  Die Sende- bzw. Empfangsfrequenz weicht jetzt also nur noch 38 Hz von der Sollfrequenz ab. Selbst bei Nutzung eines schmalen CW-Filters im Nachsetzer ist die Gegenstation nun auf der verabredeten Frequenz hörbar. Mann kann sich jetzt also ganz auf die Ausrichtung des Spiegels konzentrieren.

Die Bilder zeigen meinen 47 GHz-Transverter mit einem 10 MHz GPS-GO. Eine weitere Besonderheit dieses Transverters ist der Wendeverstärker. Dieser Verstärker wird vor den Hohleiteranschlüssen, die zum Mischer bzw. zur Antenne führen, gedreht (gewendet), so dass er im Empfangsfall als Vorverstärker und im Sendefall als Endverstärker arbeitet. Dadurch verbessert sich die Rauschzahl des Emfängers von 8 bis 9 dB auf immerhin 6 bis 7 dB und die Sendeleistung steigt von ca. 60 uW auf etwa 30 mW!

Peter, dj7gp(at)darc.de

47 GHz-Transverter, Spiegel auf der Rückseite fest montiert
47 GHz-Transverter, Frontplatte mit Drehknopf für den Wendeverstärker
47 GHz-Transverter, oben der Wendeveratärker, darunter der GPS-GO

100W Linear-PA für das 23cm-Band

To top

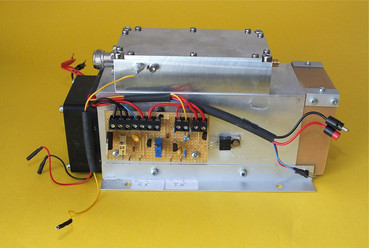

Bild 1: Die Ablaufsteuerung (oben das Modul von PE1RKI)

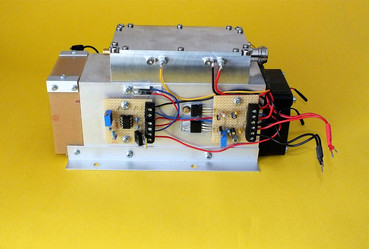

Bild 2: Temperaturregelung (links) und 12V-Versorgung

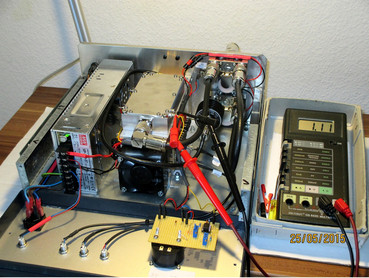

Bild 3: Innenansicht und Abgleich - 1,1 V entsprechen 100Watt

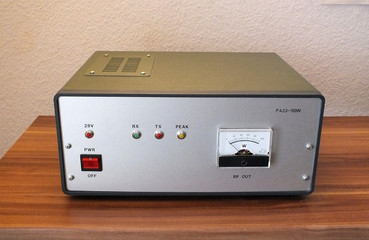

Bild 4: Die fertige PA

100W Linear-PA für das 23cm-Band (Überarbeitete Version)

Als Besitzer eines ICOM IC-910 empfand ich die 10 Watt Ausgangsleistung auf 23cm etwas mager. Für die Funkfreunde war ich bis dahin "die Bake aus Wolfsburg"... Im Juni 2013 hatte ich dann die Idee, mir eine PA für das 23cm-Band selbst zu bauen.

In meiner ersten Version verwendete ich ein 60W-Modul von Roberto Zech, DG0VE. In der aktuellen Version ist es ein 100W-Modul von Bert Moddermann, PE1RKI.

Die DC-Versorgung übernimmt das ursprüngliche 28V-Netzteil von HED-Radio, welches ich in 2013 vorsorglich mit einem etwas größerem Strom gewählt hatte.
Weitere Kaufteile sind u.A. die HF-Relais, sowie der Kühlkörper und der Lüfter.

Die interne 12V-Stromversorgung, die Temperatursteuerung und die Ablaufsteuerung für die HF-Relais sind eigene Entwürfe.
Hilfreich dazu war mir das Programm "sPlan" und - da ich ich keine gedruckten Platinen herstellen kann - das Programm "Lochmaster". Diese Elektronik-Einheiten wurden dann auf dem Hohlrippen-Kühlkörper montiert.

Verweise:
http://members.chello.nl/b.modderman/amplifiers.html
http://www.hed-radio.com/
http://www.schubert-gehaeuse.de/prod02.htm
http://www.abacom-online.de/html/splan.html

2015@dk5kt



HF-Leistungsteiler

To top

HF-Leistungsteiler (DF3OL)

Mit einem Leistungsteiler kann man den Messbereich für ein HF-Milliwattmeter erweitern. In diesem Fall ist es ein Leistungsteiler von -40db, entsprechend einer Leistungsteilung von 10000 : 1. Ein HF-Leistungsmessgerät mit einem Messbereich bis 100mW hat dann einen Messbereich von 1000W ( 0,1W x 10000 = 1000W ).

Diesen Leistungsteiler fertigte ich nach einer Idee von W7ZOI. Er veröffentlichte in der QST Juni 2001 einen Leistungsmesser mit Leistungsteiler.


Dazu verwendete ich ein Aluminium-Druckgussgehäuse 31mm(H) x 111mm(T). Die HF wird über BNC-Buchsen zugeführt bzw. entnommen. N-Buchsen sind für Dauerbetrieb besser geeignet.

Mechanisch ist der Aufwand gering. In das Gehäuse müssen nur die Löcher für die HF-Buchsen gebohrt und ein 0,5mm dickes Messing-Blech mit den Maßen 40mm x 49mm angefertigt werden. Zwei Ecken von dem Blech werden so abgeschnitten, dass das Blech bequem ins Gehäuse passt.


Um die entsprechende Dämpfung des Meßsignals zu erreichen, muss eine Widerstandkombination eingesetzt werden – siehe Schaltbild. Dabei ist es notwendig, dass diese parallel geschaltet werden und dann in Reihe. So ist gewährleistet, dass das Netzwerk auch die HF-Leistung verträgt


R1, R2 und R3 sind jeweils 4Stück 3,3kΩ-Widerstände parallel geschaltet. Die Widerstände R am Ausgang bestehen aus 2 x 100Ω parallel. Alle Werte sind 2W-Metallschichtwiderstände. Die große Fläche als Verbindung von Eingang und Ausgang ist nötig, um die
Breitbandigkeit zu erreichen. Es ist 0,5mm CuZn-Blech 40mm x 49mm. Vom Eingang zum Ausgang ist es 49mm lang. Zwei Ecken sind abgeschrägt, damit es in das Gehäuse passt.

Der Frequenzgang wurde auch gemessen und dokumentiert. Da ich diesen Leistungsteiler nur bis zum 2m-Band verwende, ist der Frequenzgang für meine Anwendung ausreichend. Um den Frequenzbereich bis zum 70cm zu erweitern ist etwas Abgleicharbeit nötig. Dazu kann man isolierten Schaltdraht verwenden und an R1 und evtl R2 annähern. Dieser wirkt als kleine Kapazität und erweitert den Frequenzgang bis zu 500MHz.


Das Bild zeigt den Frequenzgang bis 500MHz. Man sieht, dass bis 250MHz die Dämpfung an der Ausgangsbuchse 40...40,8dB ist.


Die Rückflußdämpfung ist bis250MHz besser als -40dB. Danach geht sie bis 500MHz zurück auf -38dB. Aber immer noch ein guter Wert.



Jürgen, DF3OL

10 MHz GPS Guided Oszillator

To top

Neues aus Peter’s (DJ7GP) Bastelbude – Ein 10 MHz GPS Guided Oszillator

Im ersten Teil der Betrachtung zu frequenzstabilen Referenzoszillatoren bin ich auf (doppelt) thermostatisch geregelte Quarzoszillatoren eingegangen und habe mich dann mit einem Rubidiumoszillator auseinandergesetzt.

Eine weitere Möglichkeit, eine genaue und stabile Referenzfrequenz zu erzeugen, bietet das GPS-System.

1.
Durch „Anbinden“ eines  OCXO an die von den GPS-Satelliten gesendeten sehr genauen Sekundentakte lassen sich genaue und stabile  Referenzoszillatoren (GPS-DO, GPS disziplinierter Oszillator) realisieren. Die Kurzzeitstabilität wird dabei im wesentlichen vom OCXO und die Langzeitstabilität vom GPS-System bestimmt. Solche Lösungen wurden z.B. von James Miller, G3RUH (1) und Ewald Göbel, DK2DB (2) beschrieben.

Aber leider ist auch bei dieser Lösung der Leistungsbedarf mit ca. 8 bis 10 W in der Aufheizphase und ca. 4 bis 6 W im Betrieb für den angedachten Portabeleinsatz noch zu hoch.

2.
Wenn nun die hohe Leistungsaufnahme beim GPS-DO offensichtlich durch den Einsatz eines OCXO verursacht wird, kann man ja fragen: Tut es nicht auch ein temperaturkompensierter Oszillator, ein TCXO? Der hat keine Heizung und deshalb einen deutlich kleineren Leistungsbedarf als ein OCXO. Dabei erinnerte ich mich an das Modul RS-GGO10-TG von „RF Suisse“ (3), das es mal beim „Funkamateur“ zu kaufen gab. Dieses kleine Modul beinhaltet einen  GPS-Empfänger, den TCXO und die Regelschaltung und ist mit den Abmessungen 25,4 x 25,4 x 10,5 mm angenehm klein, wiegt nur 7 g und hat eine Leistungsaufnahme von gerade einmal 300 mW (Bild 1)! Auch die propagierten Daten lassen sich sehen. Die Stabilität der 10 MHz Ausgangsfrequenz wird mit typisch 5 x 10-9 angegeben. Zur Erinnerung: Bezogen auf 47 GHz ist das eine Abweichung von nur 235 Hz! Ich denke, damit lässt es sich leben.

Nach reiflicher Abwägung aller Vor- und Nachteile der aufgezeigten Lösungen erschien mir der Einsatz des oben genannten Moduls von RF-SUISSE als sinnvoll. Das Modul ist klein, leicht, hat einen geringen Leistungsbedarf und eine für unsere Zwecke ausreichende Frequenzstabilität. Da es bei mir für den Einsatz im Portabelbetrieb gedacht ist, ist auch die Notwendigkeit einer GPS-(Aussen-)Antenne kein Hinderungsgrund für das Konzept.

Natürlich braucht so ein Modul noch ein wenig Drumherum:
1.    Einen Spannungsregler für die Stromversorgung
2.    Einen Puffer und/oder Leitungstreiber und einen Tiefpassfilter für das 10 MHz-Ausgangssignal
3.    Eine Logik für die Anzeige des Funktionszustandes

So etwas hatte ich vor ein paar Jahren schon einmal nach einem Vorschlag von DK4RED (4) auf einer Europakarte aufgebaut (Bild 2 oben). Dieser Aufbau musste nun nur noch ordentlich „geschrumpft“ werden. Herausgekommen ist dabei ein Kästchen mit den Maßen 55 x 74 x 30 mm (Bilder 3, 4, 5). Als Herz der Schaltung fungiert hier das (Nachfolge-)Modul RS-GGO10-T2G. Um das kleine Kästchen nicht unnötig aufzuheizen, habe ich als Spannungsregler einen Schaltregler eingesetzt. Der Funktionszustand wird durch drei LED’s angezeigt. Wer auf der Frontplatte seines  Mikrowellentransverters keinen Platz mehr für die drei LED’s hat, kann die Anzeige auch mit einer DUO-LED realisieren. Das 10 MHz-Signal wird über ein Gatter als Puffer und das Tiefpassfilter dem 4-fach Leitungstreiber zugeführt. An den vier SMA-Buchsen stehen 10 MHz, ca. 1,8 VSS an 50 Ω  zur Verfügung. Die Stromaufnahme beträgt mit aktiver GPS-Antenne ca. 60 mA bei 12,6 V (ca. 750 mW).

Bei der geringen Größe lag es auf der Hand, die einseitige Platine mit SMD-Bauteilen zu bestücken. Wie ein Musteraufbau zeigt, ist es aber auch möglich (mit Ausnahme der beiden IC’s) die Platine mit bedrahteten Bauteilen zu bestücken. Für alle Schaltungs-/Bestückungs-varianten existieren entsprechende Platinen-Layouts.

RF-SUISSE weist im Datenblatt ausdrücklich darauf hin, dass das Modul vor schnellen Temperaturänderungen geschützt werden muss. Sie sollten nicht größer/schneller als 0,1°C/100 s sein. Ein Mantel aus Schaumstoff für das Modul und ein Gehäuse aus Neusilber oder Weißblech schirmen die Platine mit den Bauteilen gegen direkten Luftzug ab. Auch beim späteren Einbau in einen Mikrowellentransverter sollten diese Herstellerhinweise berücksichtigt werden. Wohl auch wegen der „langsamen“ Regelung spricht der Hersteller des RS-GGO10-T2G von einem GPS-GO, GPS Guided Oszillator.





Module RS-GGO10-T2G von RF-SUISSE
GPS-DO mit Modul RS-GGO10-T2G
GPS-GO, oben links der Anschluss für die aktive GPS-Antenne, darunter die Ausgänge für die LED-Ansteuerung, ganz unten die Spannungszuführung 12,6 V. Auf der Platine das Modul von RF-SUISSE und unten der 5 V Schaltregler. Rechts die vier 10 MHz-Ausgänge.
Bestückungsseite des GPS-GO’s.
Der GPS-GO im Neusilbergehäuse




Querverweise
1 – James Miller, G3RUH, www.jrmiller.demon.co.uk
2 – Ewald Göbel, DK2DB, Tagungsband zur GHz-Tagung 2009, www.id-elektronik.de
3 – RF-SUISSE, www.rf-suisse.ch
4 – Ingo Meyer, DK4RED, FA 6/2011, S. 612, www.funkamateur.de

Wer mehr Informationen, einen Schaltplan, Platinen-Layouts oder fertige Platinen haben möchte, wende sich bitte direkt an Peter, DJ7GP, dj7gp(at)darc.de.





Nachtrag zu den vorherigen Ausführungen

Am Samstag den 04.01.2014 hat Jochen, DG6OBE, seinen Messplatz zur Messung an Oszillatoren bei uns im Wasserturm aufgebaut und am Samstag Nachmittag und Sonntag Vormittag Messungen an Oszillatoren von Peter, DG5ACX und von mir, Peter, DJ7GP, durchgeführt.

So eine Gelegenheit hat man wahrlich nicht alle Tage!

Exemplarisch zeigt Bild 1 den Verlauf des Phasenrauschens und Bild 2 die Allan Deviation eines GPS-DO’s bzw. GPS-GO’s mit dem Modul RS-GGO10-T2G.

Die Allan Deviation ist ein Maß für die Frequenzgenauigkeit eines Oszillators und ist in diesem Fall über einen Zeitraum von knapp 7 Stunden ermittelt und aufgezeichnet worden.





Verlauf des Phasenrauschen zwischen 1 kHz und 10 MHz des GPS-DO’s Nr.: 2
Allan Deviation des GPS-DO’s Nr.: 2 mit dem Modul RS-GGO10-T2G
Der Messplatz


10 MHz Rubidium-Frequenznormal

To top

Aus Peter's (DJ7GP) Bastelbude - Ein 10 MHz Rubidium-Frequenznormal

Bei den Feldversuchen auf 47 GHz haben Peter, DG5ACX und ich sehr schnell festgestellt, dass die Stabilität des Oszillators für den 47 GHz-Mischer, trotz geheiztem Quarz, nicht ausreichend ist. Ich habe mich deshalb noch einmal mit Referenzoszillatoren beschäftigt, mit denen die oben genannten Oszillatoren stabilisiert werden können. Dafür bieten sich eine ganze Reihe von Lösungen an, über die im Folgenden kurz berichtet werden soll.

1.
Eine Möglichkeit ist die Verwendung eines OCXO (Quarzoszillator im temperaturgeregelten Ofen). Noch besser ist ein Quarzoszillator im Ofen im Ofen (Doppelthermostat). Solche Baugruppen, z.B. der MV89 von Morion Inc., werden bei ebay günstig angeboten und haben hervorragende technische Daten. Allerdings ist die Leistungsaufnahme von 4,5 W im Betrieb und 18 W beim aufheizen für den Einsatz im Portabel-Betrieb doch etwas hoch.

2.
Ein Rubidium-Frequenznormal ist für uns Funkamateure, dank der bei ebay verfügbaren, aus stillgelegten Anlagen ausgebauten Module, auch von den Kosten her erschwinglich. Habe ich bei meinem ersten Rubidium-Normal (1, 2, 3) noch besonderen Wert auf geringe Gestehungskosten gelegt, sollte mein zweites Rubidium-Normal möglichst klein sein und sowohl am 230 V Stromnetz als auch an einem 12 V Akku betrieben werden können. Zur Zeit sind Rubidium-Module der Firma Frequency Electronics, Inc. bei ebay günstig zu haben. Diese Module müssen für die gewünschte Ausgangsfrequenz programmiert werden (4). Das hat mein Funkfreund Peter, DG5ACX übernommen.

Leider will das Modul 15 V als Betriebsspannung sehen. Deshalb habe ich einen DC-DC-Wandler 9 bis 18 V auf 12 V eingesetzt. Da ich alles in einem kleinen Gehäuse von 175x55x220 mm (BxHxT) unterbringen wollte, war für ein konventionelles Netzteil kein Platz mehr. Aber ein AC-DC-Modul für 115 bis 230 V, 50-60 Hz ließ sich noch gut unterbringen. Zusätzlich habe ich, anders als bei meinem ersten Gerät, das nur einen 10 MHz-Ausgang hatte, bei diesem Gerät auch gleich noch einen Leitungstreiber für vier Ausgänge zu 10MHz, 2 Vss an 50 Ω eingebaut. Somit können also vier Geräte [z.B. Frequenzzähler, Oszillator(en), Funkgerät(e)] gleichzeitig mit einer genauen und hochstabilen Referenzfrequenz versorgt werden.

Bild 1 zeigt das Gerät in der Frontansicht. Links die vier SMA-Buchsen für das Ausgangsignal. Die beiden LEDs rechts zeigen ob das Gerät eingeschaltet ist (rot) und ob der Rubidium-Oszillator eingerastet ist (blau).

Bild 2 zeigt die Rückseite der Frontplatte mit den Platinen für den 4-fach Leitungstreiber (rechts) und der LED-Steuerung (links).

Bild 3 gewährt einen Blick in das Innere des Gerätes. Vorn ist das Rubidium-Modul TM 5680 zu erkennen, hinten rechts sind der Kaltgerätestecker mit Sicherung und Netzfilter und der Netzschalter eingebaut und links hinten erkennt man den vorstehend besprochenen AC-DC-Wandler und davor den DC-DC-Wandler umgeben von einer Schaltung zur unterbrechungsfreien Umschaltung von 220 V Netz- auf 12 V Akkubetrieb. Das Messgerät zeigt die Stromaufnahme bei 12 V-Betrieb nach der Aufheizphase: 1,28 A.





Bild 1
Bild 2
Bild 3


Querverweise
1 – Tagungsband zur 32. GHz-Tagung in Dorsten 2009
2 – Skriptum zur 54. Weinheimer UKW-Tagung 2009
3 – Praxisheft 20 der AATiS
4 – Matthias Bopp, DD1US, www.dd1us.de

Wer mehr Informationen, einen Schaltplan oder Platinen-Layouts haben möchte, wende sich bitte direkt an Peter, DJ7GP, dj7gp(at)darc.de



Veröffentlicht im November 2013
