Bake DB0JG

Stand. 26.10.2018

Eine Funkbake ist eine Sendestelle die geeignet ist aufgrund ihrer genauen und konstanten Frequenz und Sendeleistung, die Ausbreitungsbedingungen zu beurteilen. Diesem Zweck dient die von uns betriebene Bake. Am Empfangsort lassen sich damit über ein S-Meter die Empfangsbedingungen sehr einfach vergleichen. Verschiedene Baken senden jeweils nacheinander mit verschiedenen Sendeleistungen auf der gleichen Frequenz.

Andere Baken dienen der Flug- oder auch der Schiffsnavigation. Sie senden im einfachsten Fall eine Funkkennung als Morse (CW) - Kennung aus. Frequenzen und Standorte werden in einschlägigen Listen geführt. Sie strahlen omnidirektional und werden auch NDB (non-directed-beaken) genannt. Ihre Frequenzen sind im Bereich der Grenzwelle, zum Beispiel BOT für Bottrop auf 1440KHz. Die Kennung BOT wird in CW (AM) ausgesendet.

Betriebsdaten der Bake DB0JG
Sendefrequenz ist 432.4120 MHz, die Kennung wird in Frequenzumtastung, F1 gesendet. Die Kennung wird in Morsecode (CW) sowie in maschinenlesbaren Code als 4 Tonfolge gesendet. Diese sogenannte PI4 Modulation ersetzt schon in vielen VHF/UHF Baken die bisher übliche Morsekennung und hat für den Bakennuser viele Vorteile (ref: http://www.oz7igy.dk/pi4/)

Zusätzlich folgt (zum z.B. Empfängerabgleich) ein unmodulierter Träger von 20 sek/Minute. Da die Bake GPS synchronisiert ist, kann dieser Träger zu Kalibrierzwecken verwendet werden, seine Frequenz ist exakt 432.412000 MHz, (Fehler <1Hz)

DB0JG ist die erste Bake gewesen, die in Deutschland auf 70cm in PI4 sendet!

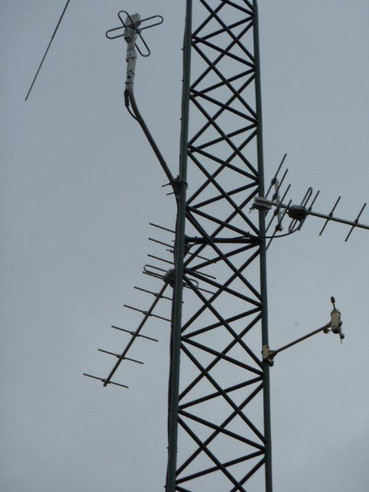

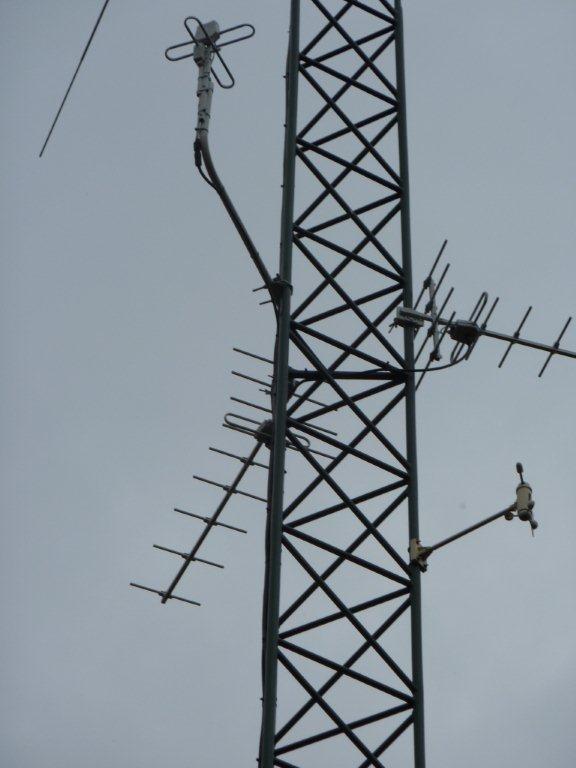

Antenne: Kreuzdipol, Omni, horizontal, ca 12m über Grund und ca 60m üNN
Sendeleistung:1 Watt ERP ergeben sich aus 3 Watt TX Ausgangsleistung und 4,5dB Kabeldämpfung
Erfolgreiche Prüfung der Bake DB0JG am 24.02.2014 durch die Bundesnetzagentur.

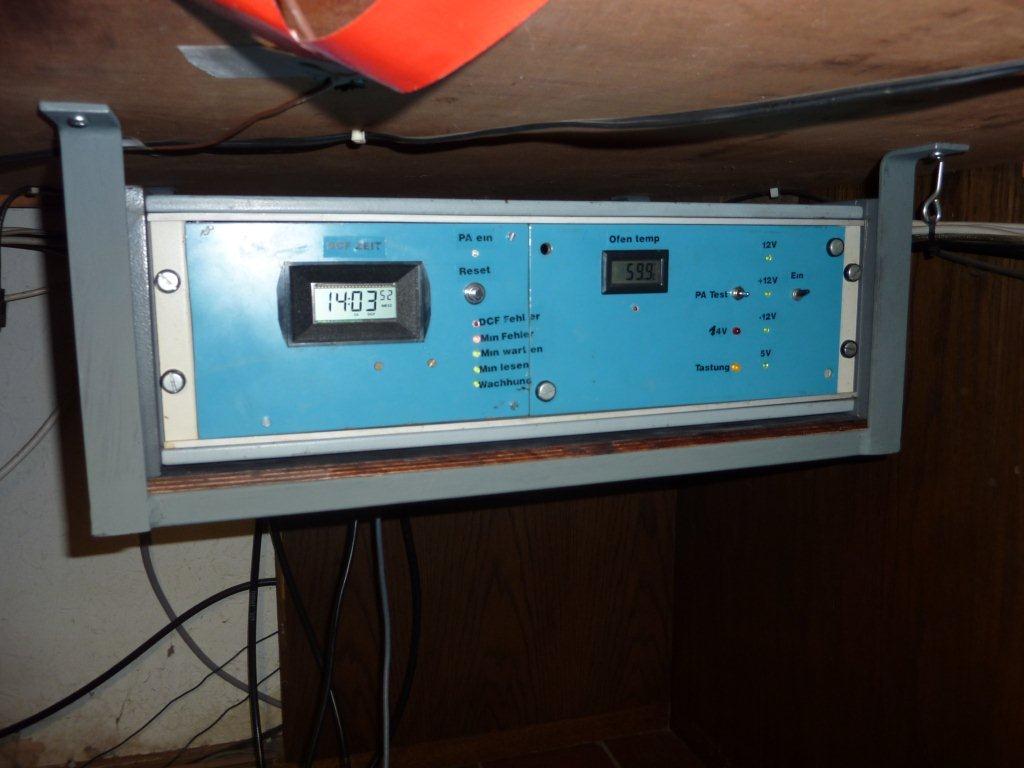

Erbauer der Bake: OM Rolf, DK7FU
Lizenzinhaber: Bernhard, DL3QP
