FM-SVX-Link-Relais DB0BOH

Im Bocholter Wasserturm betreibt der OV N17 ein SVX-Link-Relais. Das Relais arbeitet im 70cm Band und hat über einen Steuerrechner mit Linux-Betriebssystem Echolink Anbindung an das Internet.
Das System ermöglicht Zeitansagen und gezielte Verbindungen zu anderen Relais. Das Relais ist im Gesamten Stadtbereich mit Handfunkgeräten erreichbar.

Der Steuerrechner wurde von OM Frank, DB1FTB, programmiert und die Komponenten zusammengebaut.

Rufzeichen: DB0BOH

Zuteilungsinhaber: DL3QP, Bernhard (neu ab 2021, DL1LEP, Jens)
Node-Nr.: #46399
Eingabe-Frequenz:  431.125 MHz
Ausgabe-Frequenz: 438.725 MHz
Strahlungsleistung:   10W (EIRP)

Software: SVXLink
Öffnung des Relais: 1750 Hz
Höhe der Antenne:  40m
Inbetriebnahme: 2010
Koordinaten: JO31HU

Das Reais ist im Verbund mit anderen SVX-Link-Relais weltweit zu erreichen.

Baubericht zum Digitalrelais DB0BOH

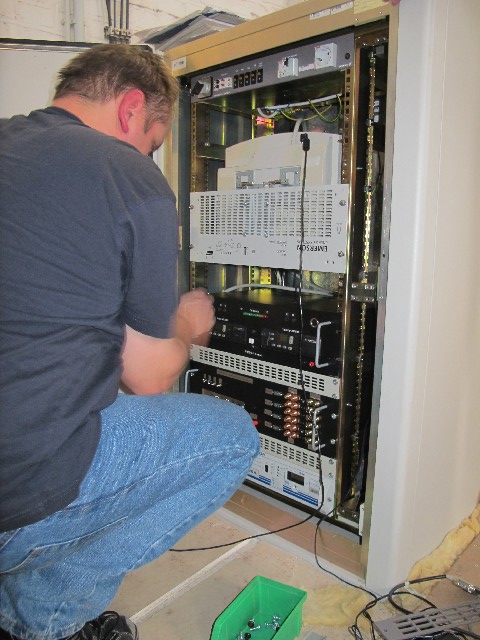

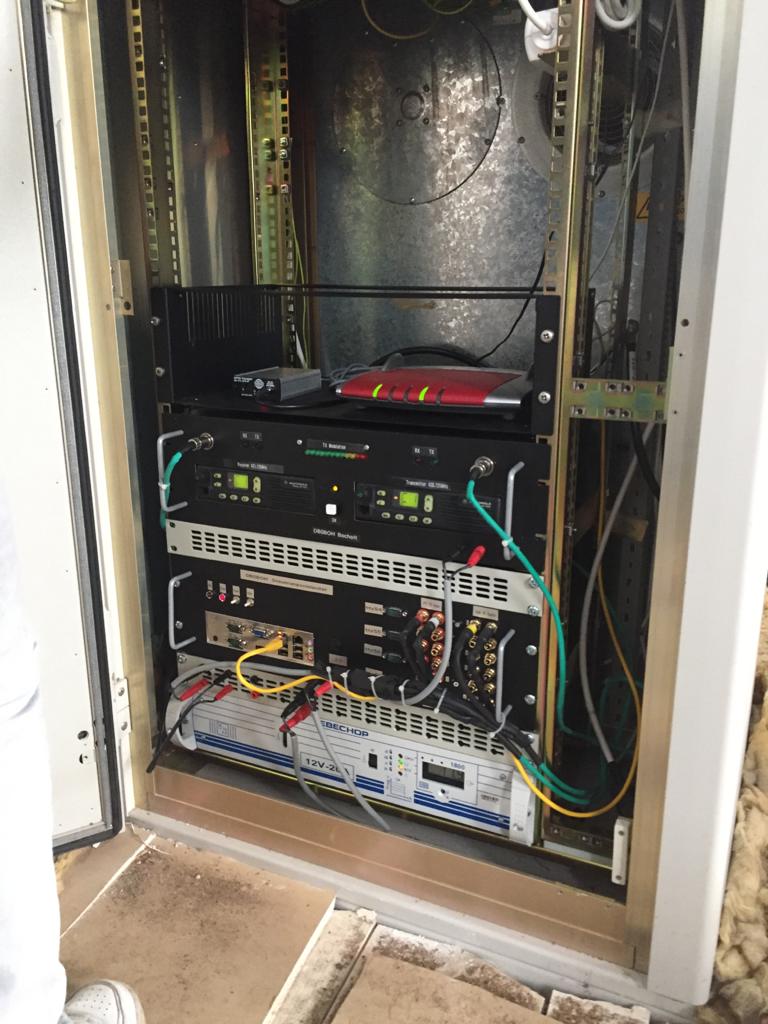

Der Unterbringungsort (Stand April 2021)

Zunächst musste der vorhandenen Schaltschrank aufgeräumt und abgespeckt werden damit die neuen Geräte überhaupt Platz finden.
Der eingebaute Monitor wurde ausgebaut um Platz zu schaffen. Gleichfalls wurde die Verkabelung optimiert.

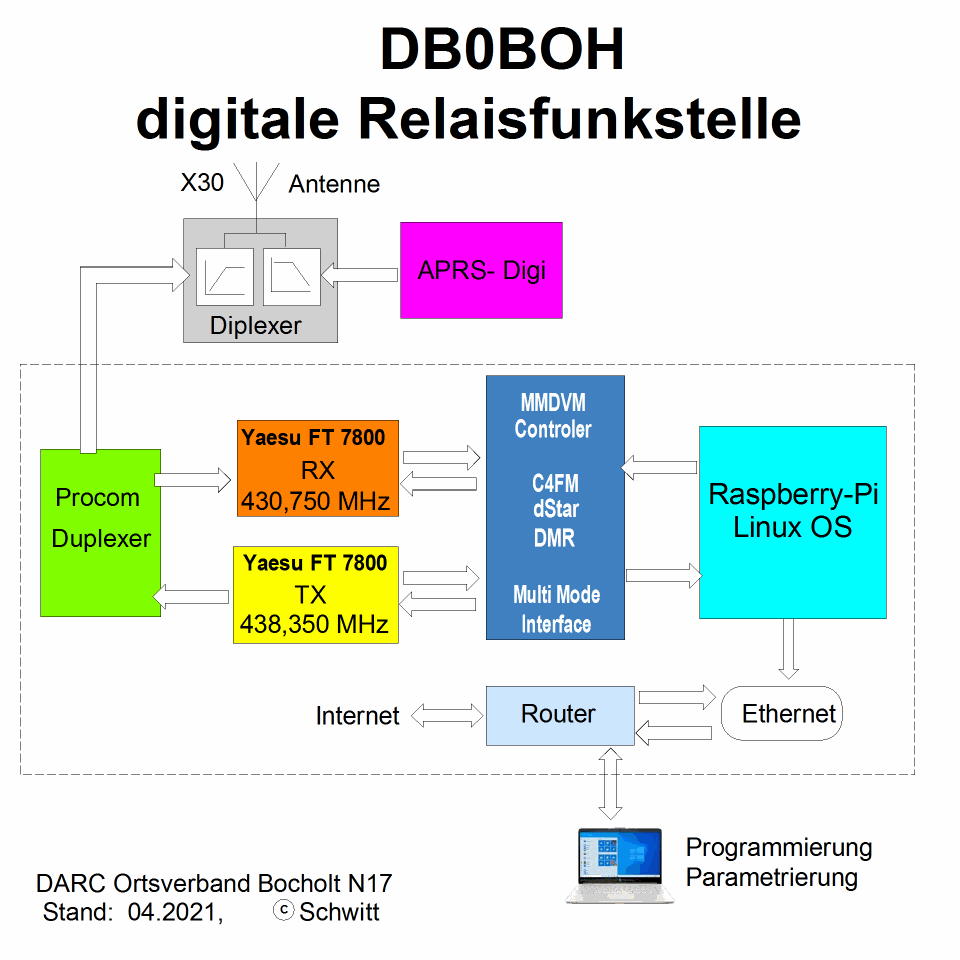

Das nebenstehende Blockschaltbild stellt die Zusammenschaltung der beteiligten Komponenten dar.

Die neue Geräteeinheit umfasst drei Etagen im 19 Zoll Rack. Der an oberster Stelle angeordnete Duplex-Filter bzw. Duplexer der Fa. Procom war noch im Bestand aus dem alten Digi-Relais (Packet-Radio) und wurde messtechnisch überprüft und wiederverwendet.

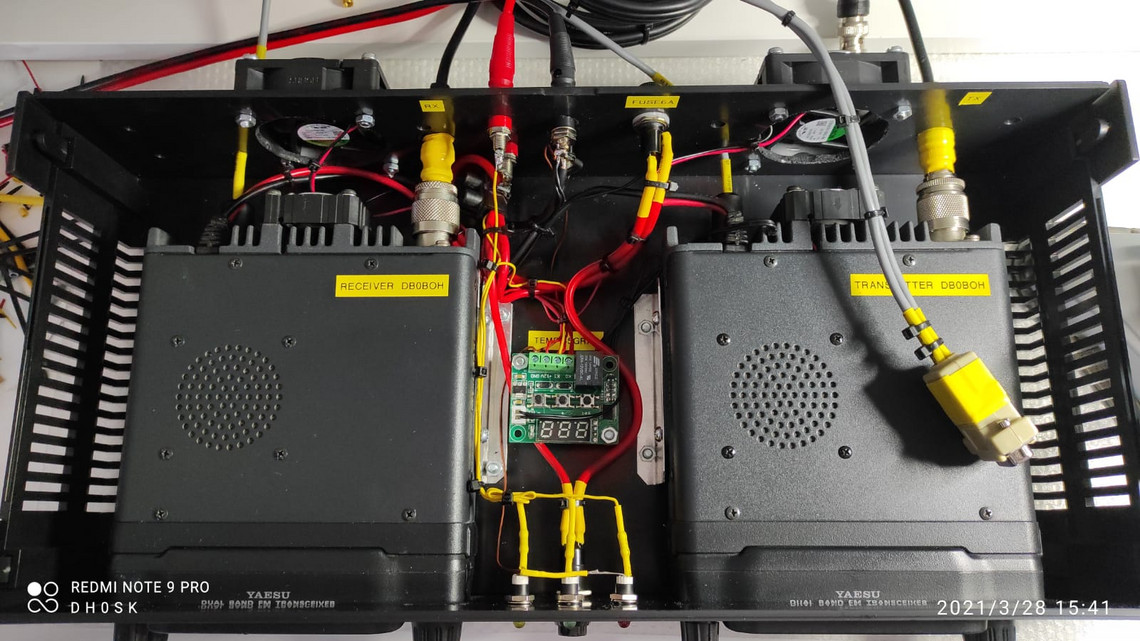

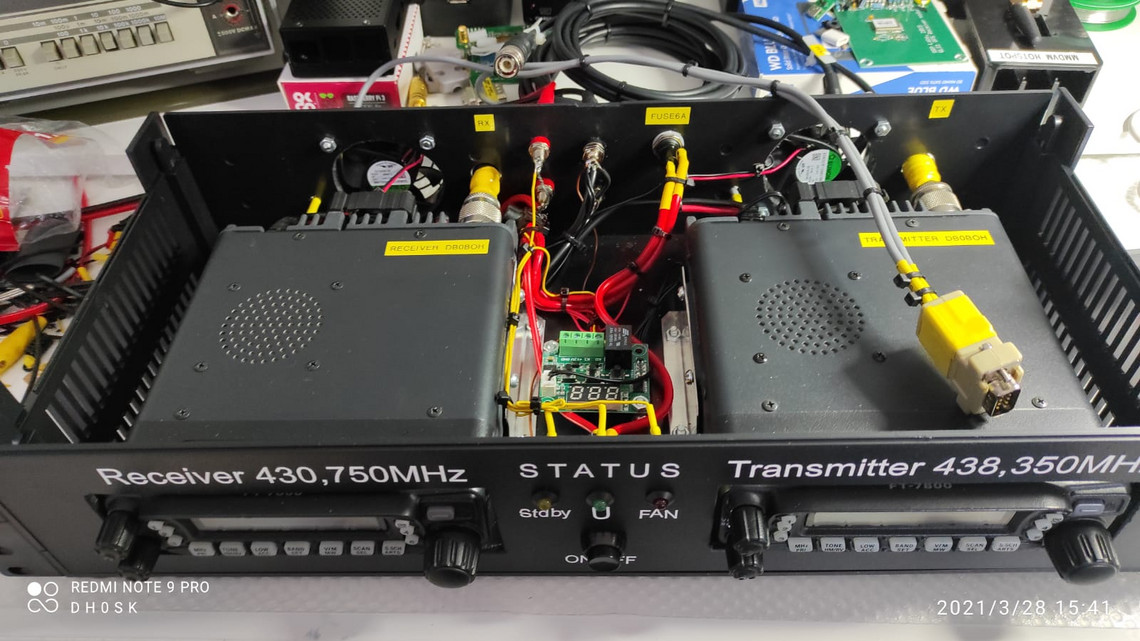

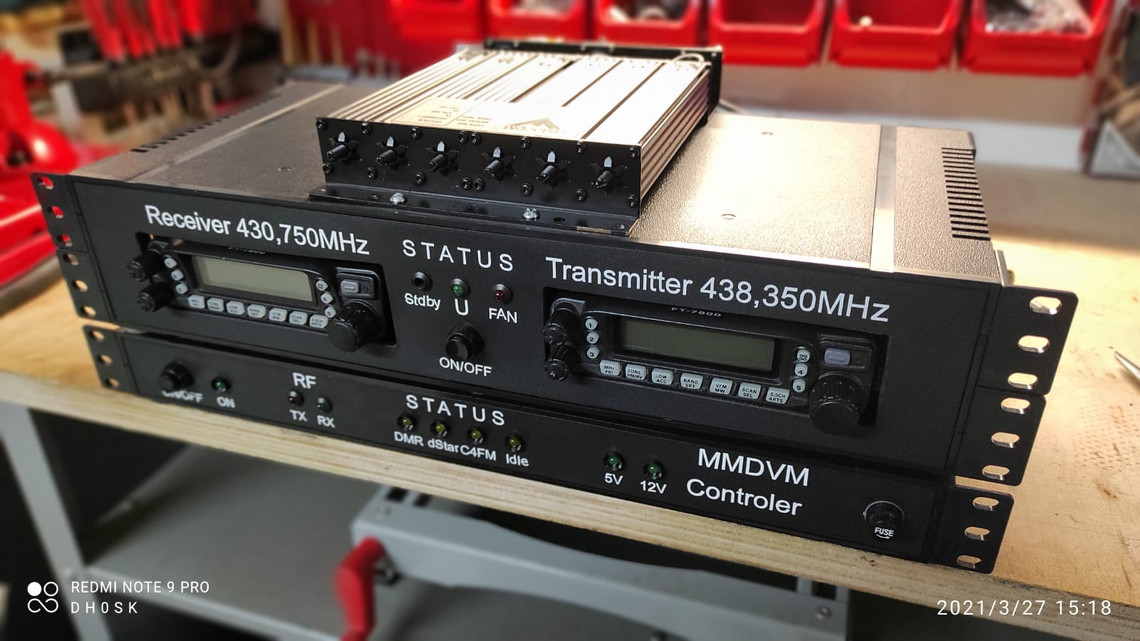

Für die zweite Etage wurden rechteckige Ausschnitte zur Aufnahme der beiden Yaesu FT7800 in die Fronttafel eingebracht.

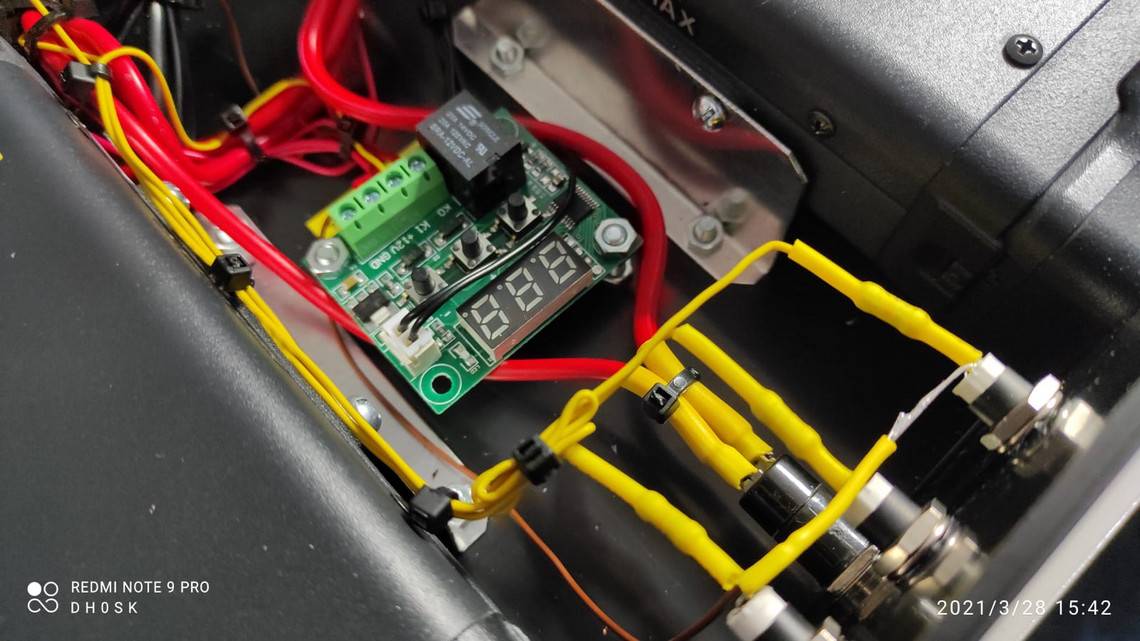

Zwischen den Geräten wurden die Betriebsanzeigen mit LED für Betriebsspannung, Stand-by und Lüfterbetrieb plaziert. darunter der ein- Aus-Ausschaltknopf.

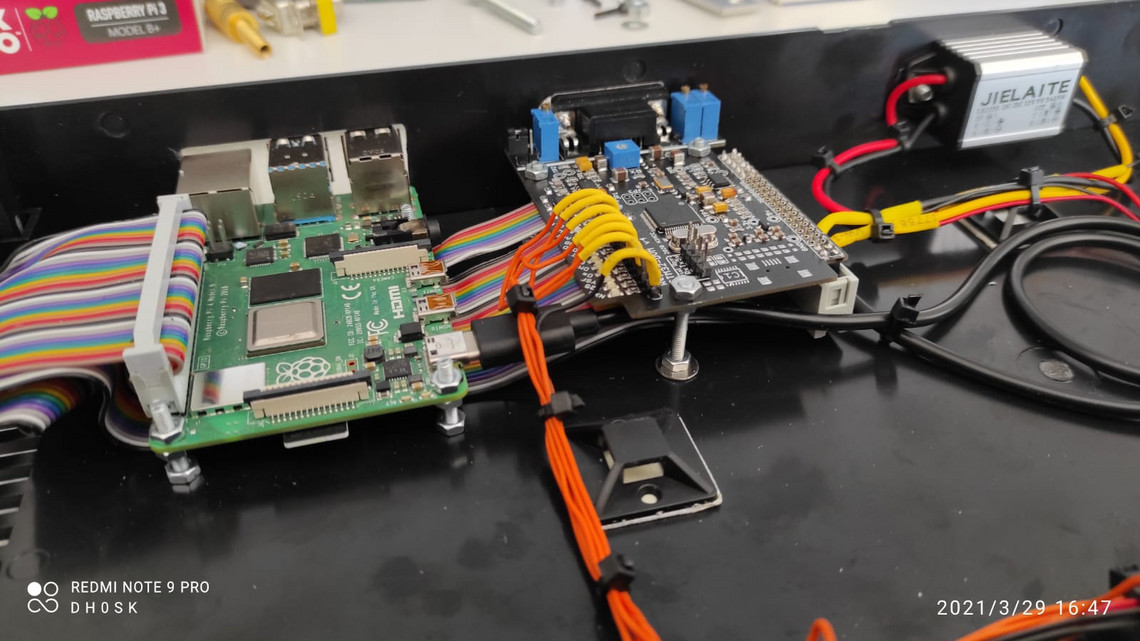

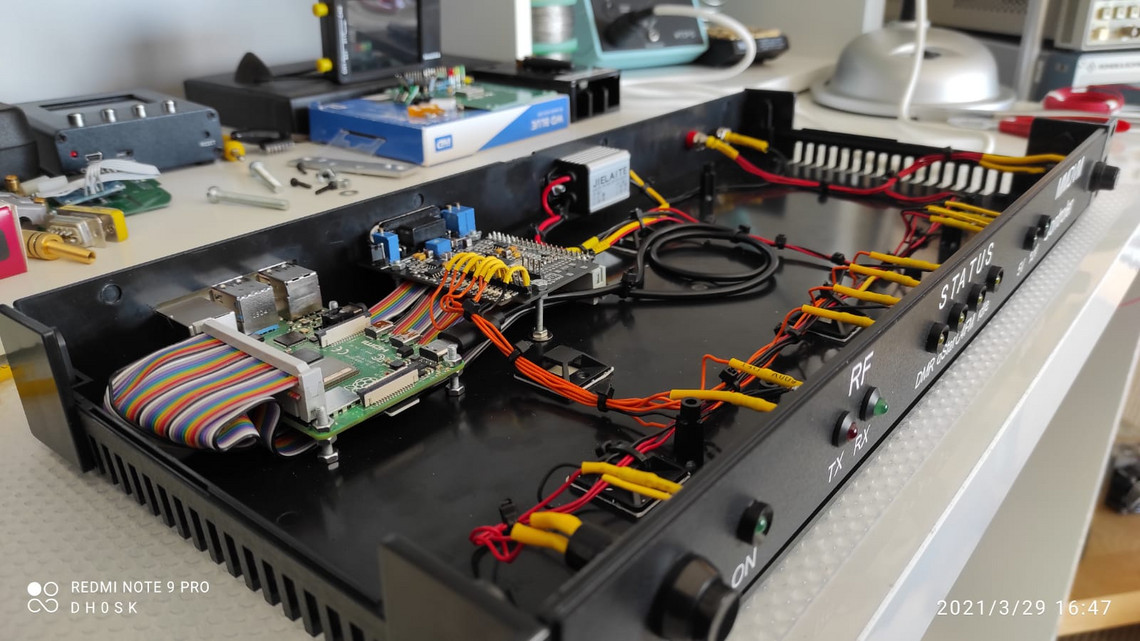

Die dritte Baugruppe unterhalb des TX / RX nimmt die Komponenten zur Steuerung der Betriebsarten auf. Als Steuerrechner arbeitet hier ein Raspberry -Pi mit Linux Betriebssystem der den MMDVM Controler ansteuert.

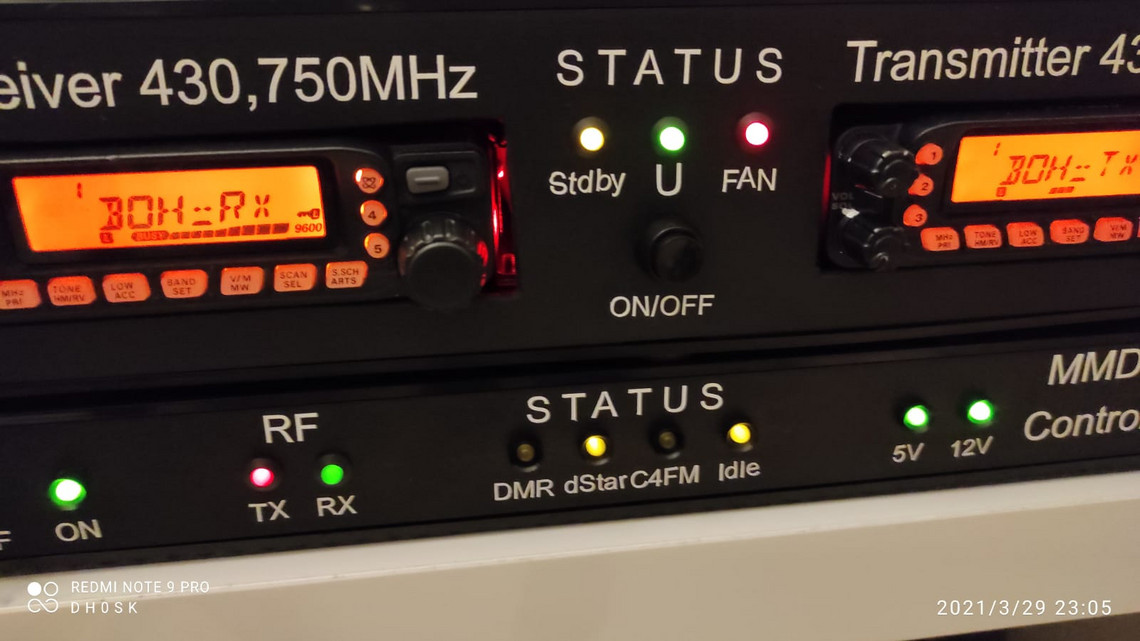

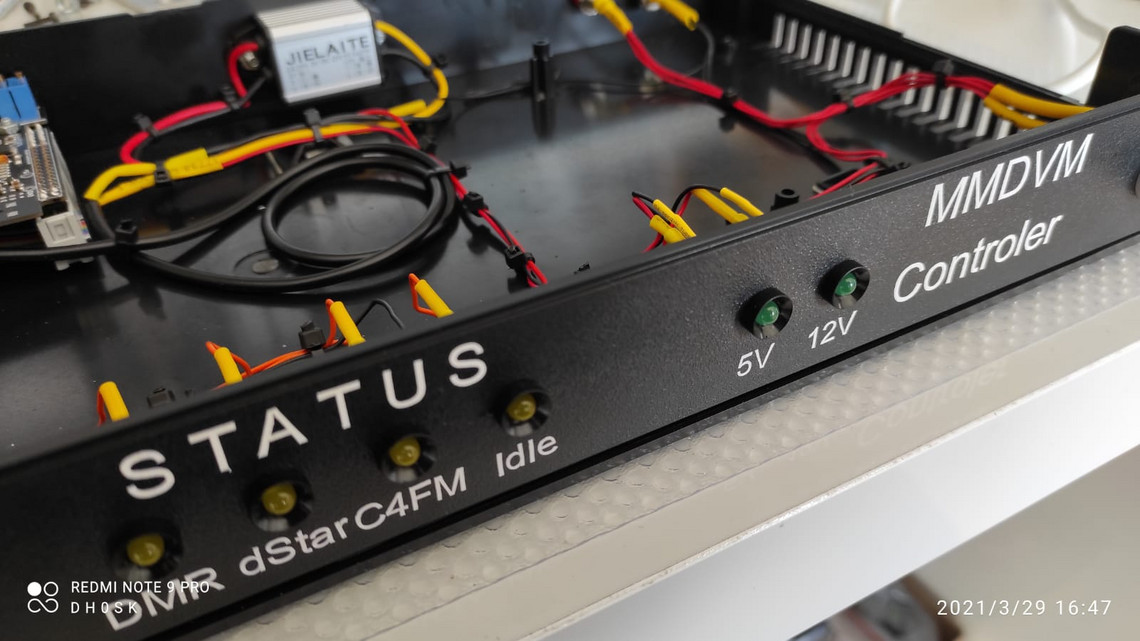

Statusanzeigen für die benötigten Betriebsspannungen sowie die ausgehende HF (RF) werden mit LED signalisiert. Ebenfalls die gerade aktuell gewählte Betriebsart: C4FM, DStar oder DMR.

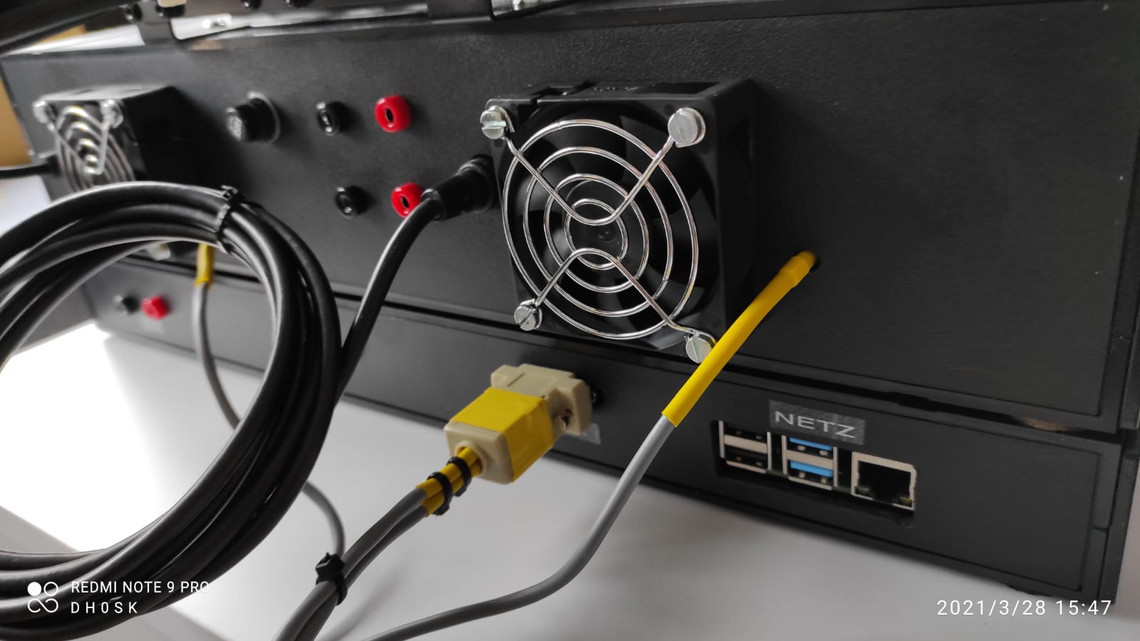

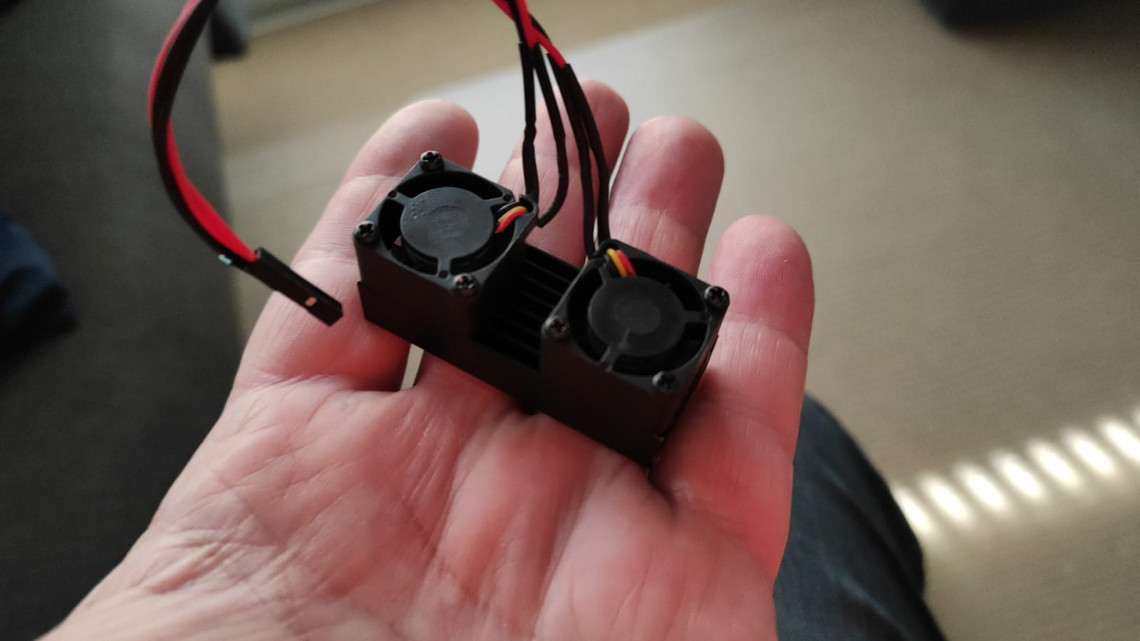

Zur besseren Kühlung erhielt der Raspberry-Py noch ein zusätzliches Külmodul bestehend aus zwei kleinen Lüftern.

Alle Bedien und Anzeigeelemente erhielten eine ordentliche Beschriftung. Zu schade das die Geräte mit ihrem Aussehen oben im Wasserturm vor der Öffentlichkeit verborgen in ihrem Schaltschrank schlummern.

Als Antenne für das digitale Relais dient auf dem Wasserturm eine Groundplane X30. Diese Antenne teilt sich das Relais mit dem APRS-Digi welches über einen Diplexer als Weiche verbunden ist.

Zusammen mit dem analogen SVX-Link Relais wird das digitale Relais über eine unterbrechungsfreieStromversorgung gespeist. Die Überbrückungszeit ist allerdings nur zur Vermeidung von Abstürzen bei Netz-Kurzunterbrechungen vorgesehen.
