Ubitx V6 QRP – Transceiver
Bitte unterstütze unsere Arbeit
und werde Mitglied in unserem
Förderverein ARCE e.V.
In unserem OV haben wir im Techniktreff mehrere Ubitx V6 QRP – Transceiver zusammen gebaut.
Die Geräte stammen aus Indien und haben ein sehr gutes Preis - Leistungsverhältnis. Der Bereich von 3,5 .. 30 MHz ist frei durchstimmbar bei einer Ausgangsleistung von ca. 8 Watt. Im Gegensatz zu Geräten wie z.B. dem ICOM IC-706 zieht der Ubitx im RX – Mode nur ca. 300 mA und ist tolerant bei Spannungsschwankungen zwischen 9 .. 15 Volt.

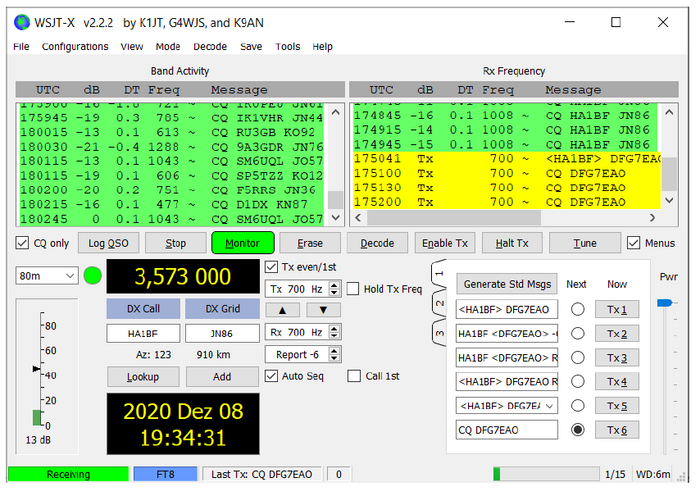

Das Gerät funktioniert auch ganz gut in der Betriebsart FT8. Auch mit einer Zimmerantenne lässt sich damit noch Betrieb machen und viele OM’s sind immer wieder überrascht über die zahlreichen Empfangsbestätigungen bei https://www.pskreporter.info/pskmap.html. In der beigefügten PDF - Info finden sich ein paar nützliche Informationen zur FT8 – Konfiguration und einer minimalen Interface – Verdrahtung. Ebenso über den Update auf Firmware R1.5.1 zur Beseitigung eines CW - Bugs, Reduzierung der CW - Sideton - Lautstärke und Einbau von rückseitiger Interface - Buchse.
Download Ubitx V6 und FT8 .pdf
Der Ubitx - Transceiver lässt sich sehr schön mit dem kleinen Antennen - Tuner ZM-4 kombinieren, den es bei QRP-Project als Bausatz gibt. Reiner (DL9RV) hat das kleine
Gerät aufgebaut und getestet. Mit dem ZM4 kann man fast jede symmetrische und unsymmetrische Antenne verlustarm anpassen (Lambda/4 und Lambda/2) . Die maximale Leistung beträgt 15 Watt.
Die Abstimmung mit dem integrierten LED - SWR - Indikator ist sehr einfach zu bedienen und erfolgt mit 1 .. 2 Watt. Die ursprünglich von Emtech (USA) entwickelte Transmatch - Schaltung verwendet keine Hoch- oder Tiefpass - Schaltungen zur Anpassung, sondern einen Schwingkreis mit Anzapfungen und erinnert an einen Fuchskreis.
Ansonsten verwendet Reiner die folgende Komponenten - Kombination:
Spannungsversorgung
Einstellbares Netzgerät für 3V | 6V | 7,5V | 9V | 12V | 2A | 24W | (Home-Betrieb, ZM-4 eingesetzt bei U= 9V im Modus Tuning bis max. 2W)
EREMIT (spez. Funk-Akku) UNenn = 12,8 V | 6Ah | für Outdoor-Betrieb
QRP-Transceiver
UBITX V6 Multiband 3-30 MHz | 10 W | 160 - 10m Band | CW | SSB | USB/LSB | FT8 |
QRP-Project Tuner
ZM-4 Antennenanpassgerät für symmetrische und unsymmetrische Antennen
Abst. im Bereich 1,8 - 28MHz | 160m / 10-80m | unsym. / sym. | Imp. niedr. / Imp. hoch | Drehko: Resonanz | Drehko: Kopplung | LED - Abst. |
QRP Mini-Meter SWR / PWR
K-PO SX-20, Power 30/300W, Frequenz 1,8-200 MHz, UHF-Connector, DC 12V Beleuchtung
QRP-Indor-/Outdoor-Antenne
Indor MWF-Multiband MB-14 | 40, 30, 20, 15, 10m Band | 6m, 2m, 70cm Band | Strahlerlänge voll ausgezogen = 2,30m | 4 x 40 cm Radials eingeb. in den 4 Stand-Füßen
Mantelwellensperre
Eigenbau nach Wolfgang Wippermann DG0SA und eingebaut am Fußpunkt der Multiband MB14-Antenne
Radials
Eigenbau als wickelbarer Spulenkörper | Spule je 4 x 3,30m Lautsprecherkabel | 1,5mm2
