Standort

Das vom OV B31 betriebene Relais DB0GJ befindet sich seit Juli 2017 in Marloffstein. Leider hat man im nordwestlichen Teil Erlangens, nach Westen (Adelsdorf) und nach Norden (Forchheim) Probleme, das Relais zu erreichen. Mittelfristig suchen wir einen besseren Standort.

Relais DB0GJ

Relais-Name:DB0GJ
Typ:Eigenbau analog/digital, TRX 2x Motorola GM600/950, digital MMDVM
Eingabe:431,525 MHz
Ausgabe:439,125 MHz
Leistung:15W ERP

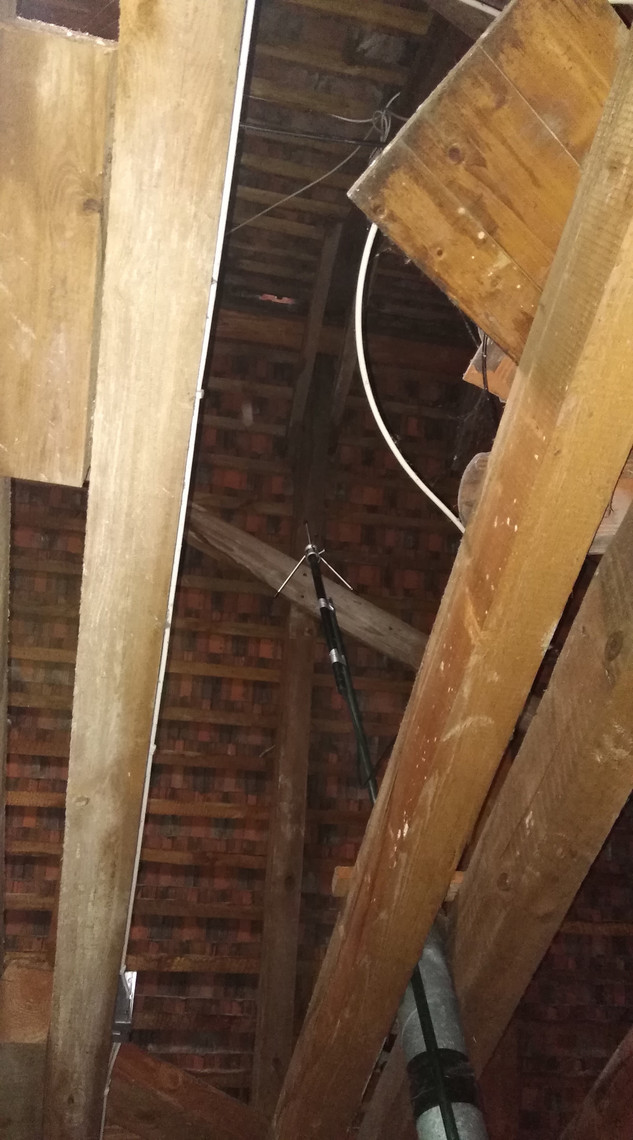

Antenne:X50N Rundstrahler
Analog:FM mit CTCSS 88,5Hz
Digital:DMR (Sprache, Daten) - DMR ID: 263805
Funkruf:DAPNET auf 439,9875 MHz (geplant)
Standort:Marloffstein, "Alter Brunnen", Dachboden

Neues Relais Analog- und Digital-Mode

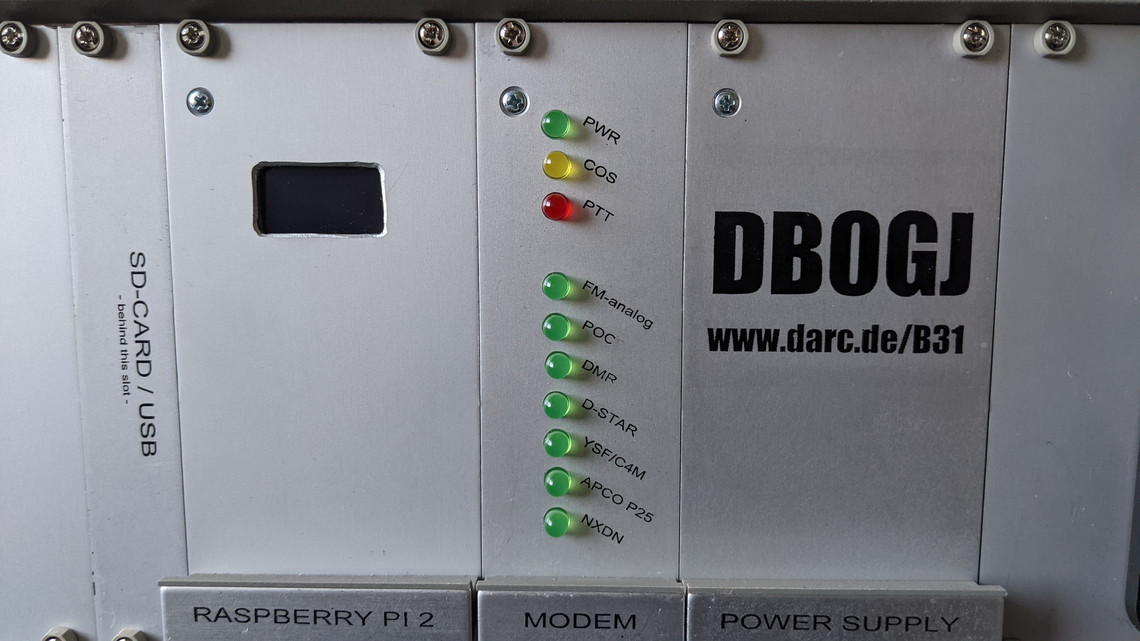

Stephan (DG1NAH) hat für unseren OV ein Multimode-Relais aufgebaut. Basis sind 2 Motorola GM600/950 und ein Multiplexer. Die Digital-Modi werden über ein MMDVM Modem bereitgestellt.



Hardware/Software:

  • TRX 2x Motorola GM600/950 + Multiplexer
  • Host: Raspberry Pi 2, Pi-Star
  • Modem: MMDVM dual

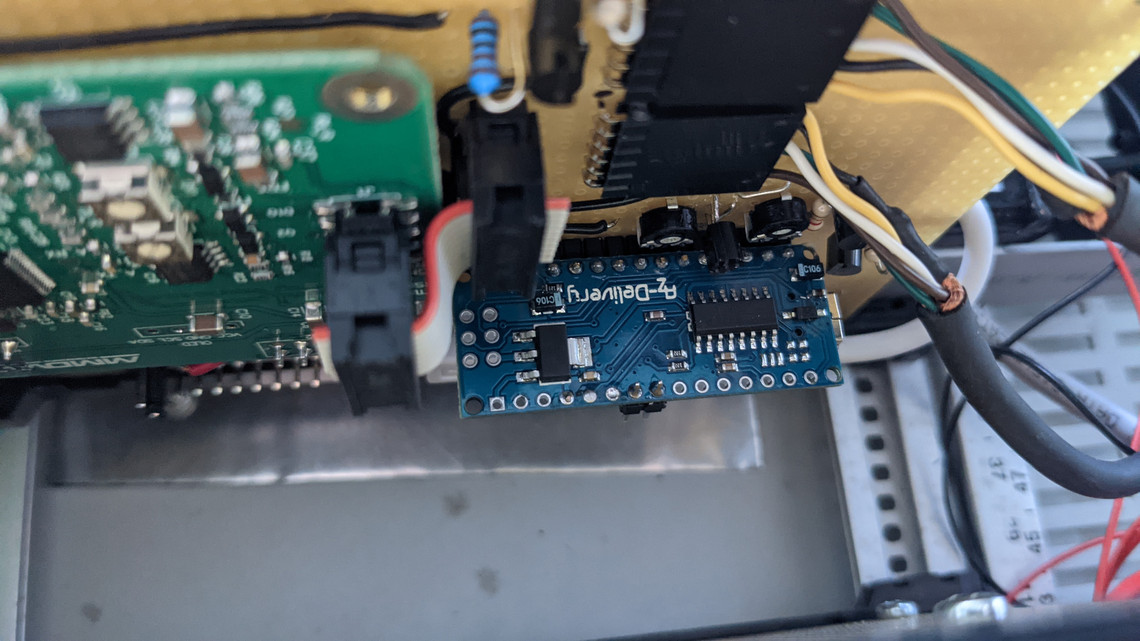

  • Arduino Nano

Analog-Mode:

  • TX/RX Frequenzen: 439,125/431.525 MHz
  • CTCSS 88,5Hz - kein Rufton 1750Hz zur Öffnung notwendig!
  • Kennung in CW ca. alle 10 Minuten (Arduino)
  • Roger Beep "K" nach jedem Durchgang (Arduino)
  • Analog-Mode hat Vorrang gegenüber den Digital-Modi!

Digital-Mode - Testbetrieb:

  • Sprache/Daten: DMR - andere Modi auch möglich
  • DMR Netzwerk: Brandmeister Link-DB0GJ
  • 2 Timeslots - Slot2 verbunden mit dem Cluster Franken (TG8)
  • Funkruf DAPNET/Pocsag: 439,9875 MHz (in Vorbereitung)
  • Anbindung: Hamnet 5GHz Link zu DB0VOX

Hier einige Bilder vom neuen Relais: Link

Hamnet DB0GJ

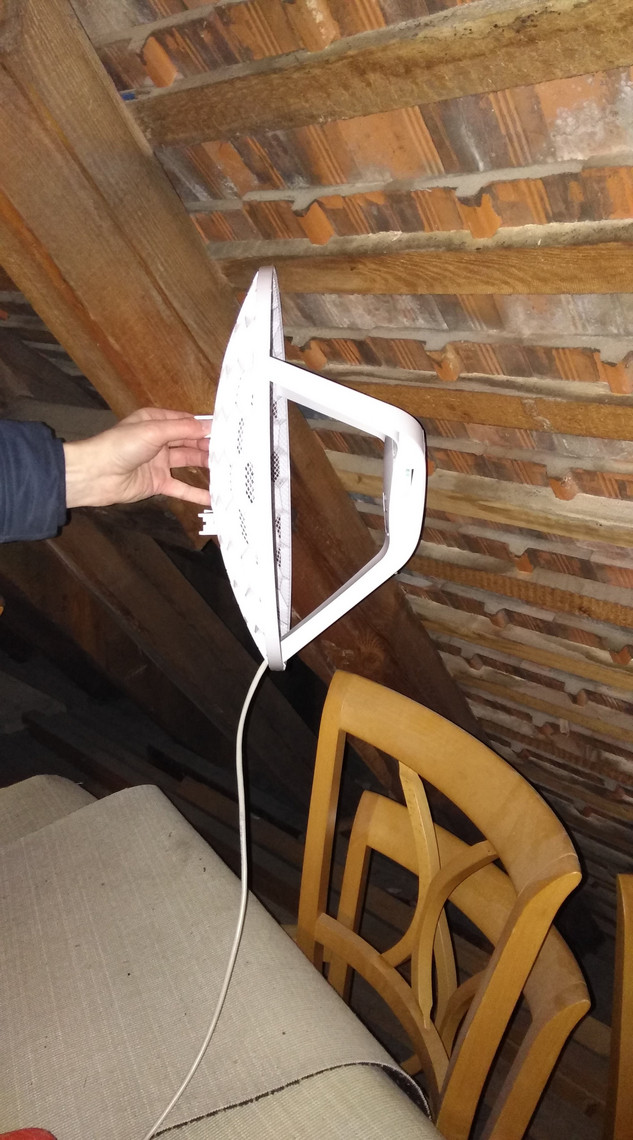

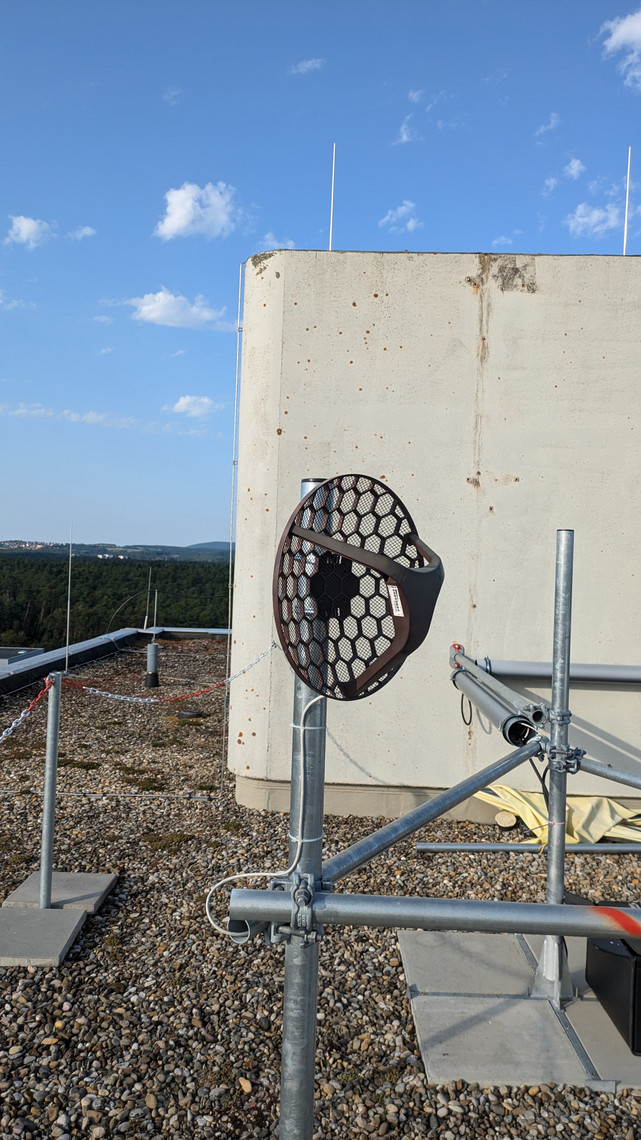

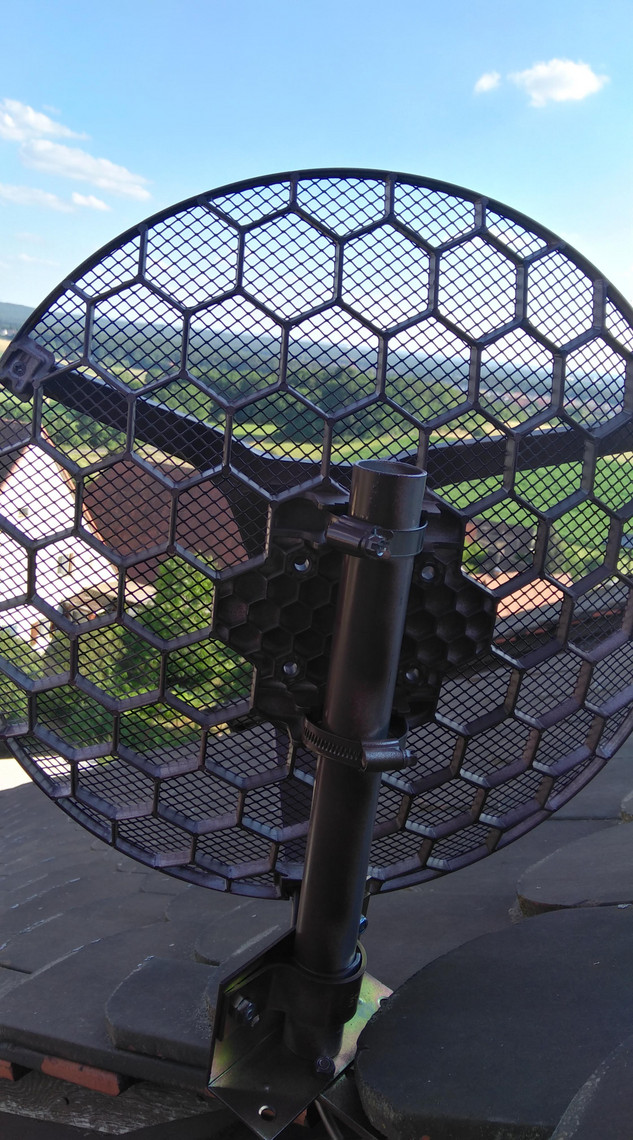

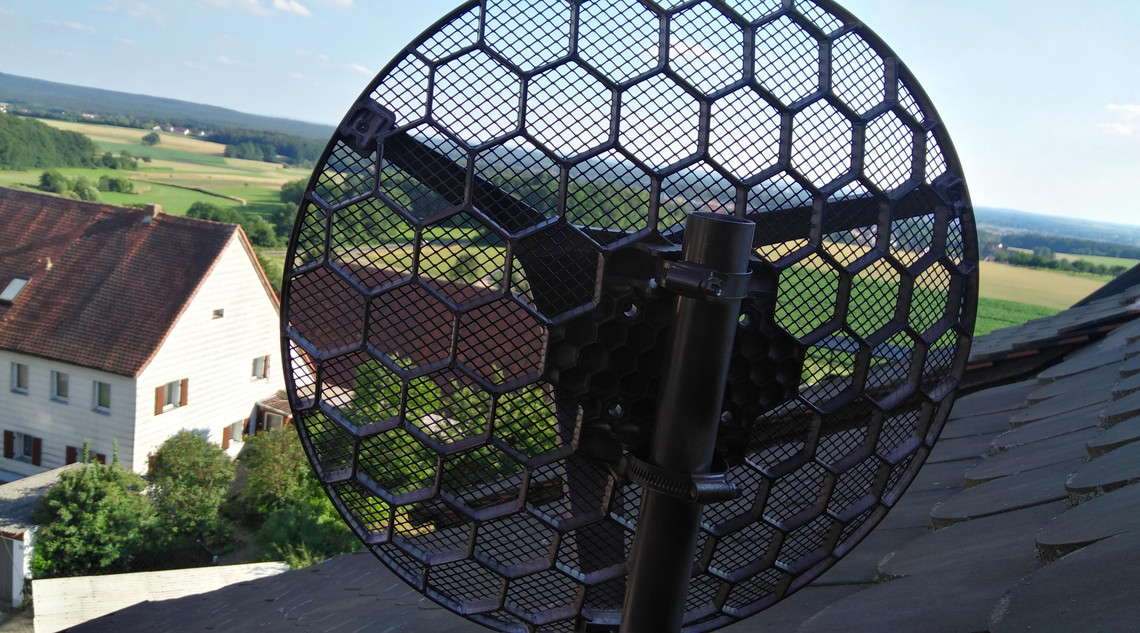

Hamnet DB0GJ - 5GHz Link zu DB0VOX (ca. 21km)

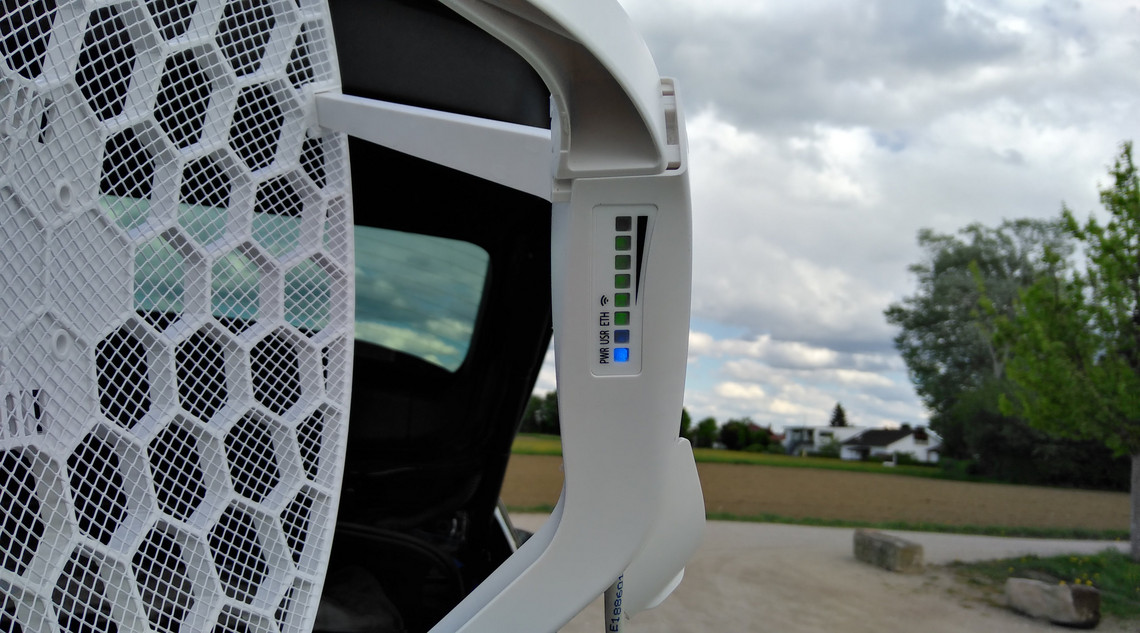

  • Antenne/Device: Mikrotik LHG5, 24,5dBi
  • Frequenz: 5,705GHz (6cm Amateurfunkband)
  • Leistung: 20dBm = 100mW
  • Anwendung: DAPNET fwd 1x am Tag - Lebenszeichen Raspi, DMR

Der Mikrotik TXR und der Raspi werden über Hamnet mit aktueller Firmware/OS über versorgt. Ein Internet-Zugang ist nicht erforderlich (und auch nicht vorhanden ;-).

Link zur Kopie (minutenaktuell) des DB0GJ-Raspi: Link

Zu den Bildern:Link

APRS bei DB0GJ

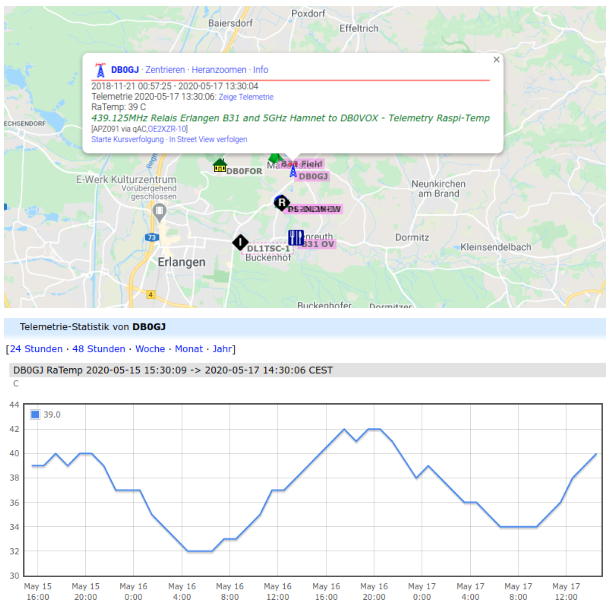

Am Standort von DB0GJ läuft ein Minicomputer "Raspberry Pi", der über den 5GHz Hamnet-Link and DB0VOX angebunden ist. Der Raspi sendet jetzt 3 APRS-Objekte aus:

  • DB0GJ: Relaisstandort und Telemetriedaten "Temperatur CPU"
  • B31-OV: Hinweis zum Stammtisch
  • B31-Field: Standort und Hinweis zum B31 Fieldday

Die Objekte werden über DB0GJ und einige weitere Hamnet-Links zu aprs.hc.r1.ampr.org gesendet. Von dort aus geht es dann ins Internet zu https://aprs.fi

Also einfach mal die Objekte suchen und auf die Objekte klicken. Beim Objekt "DB0GJ" können dass noch die Telemetriedaten der letzten Tage/Wochen/Monate angezeigt werden - auf "Zeige Telemetrie" klicken.

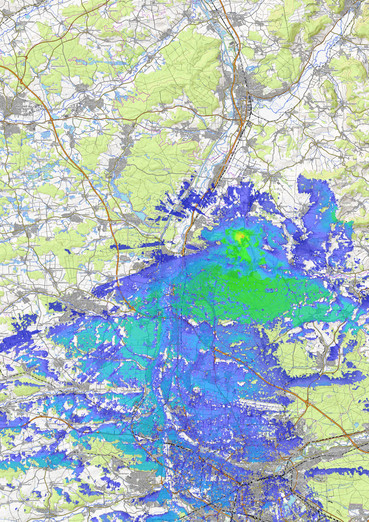

Ausleuchtung Analogrelais DB0GJ

Simulation: DL1NFS, Grundkarte: OpenTopoMap

Berechnet mit SPLAT



Gut zu sehen ist die schlechte Versorgung Nord, Ost und West.
Nach Süden dagegen gute Ausbreitung, was auch bestätigt ist.



Weitere Ausleuchtungen ERL-Mitte/Süd hier:Link

Es folgen die Unterseiten ...

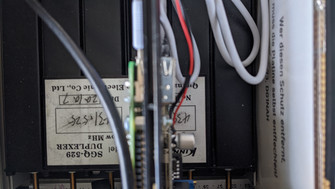

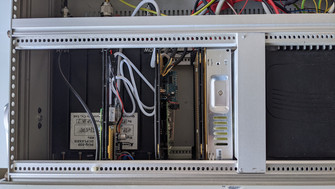

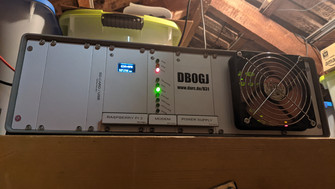

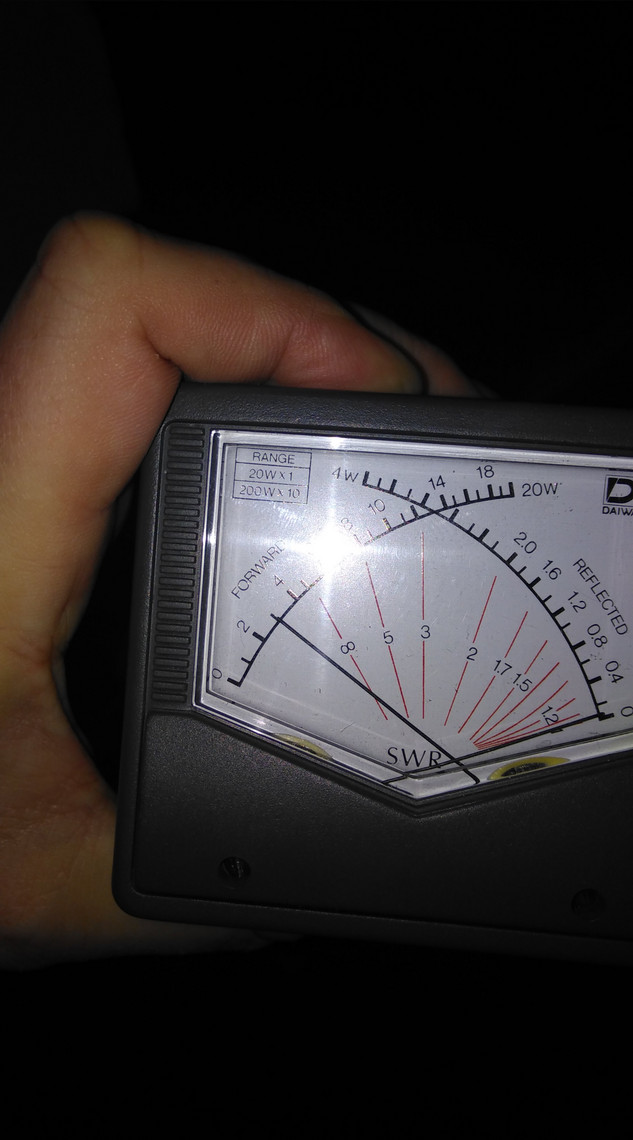

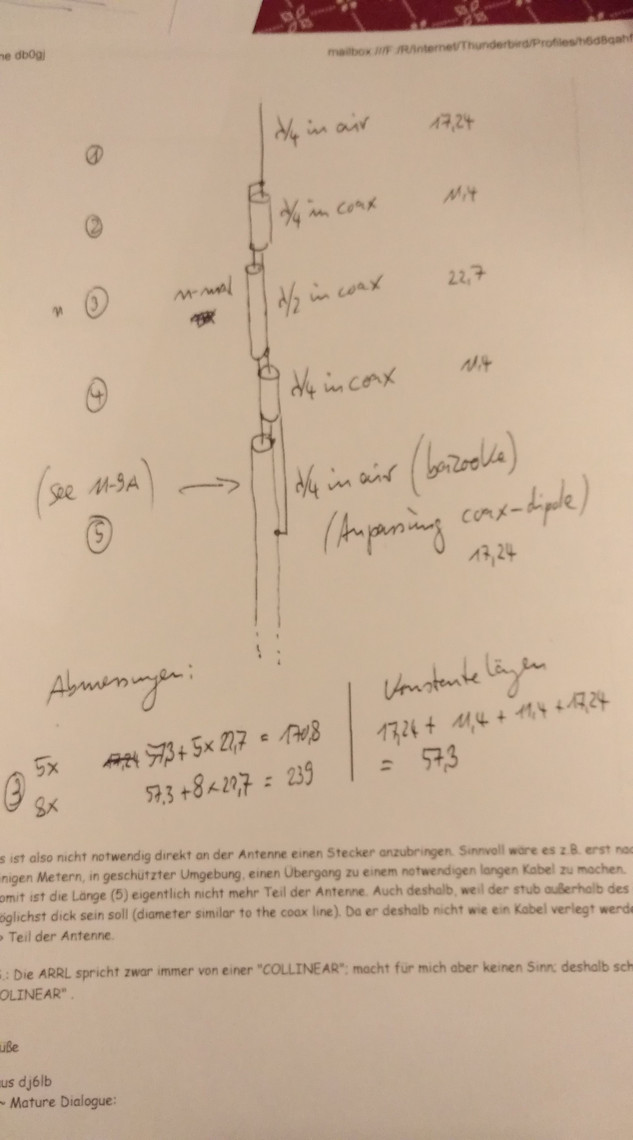

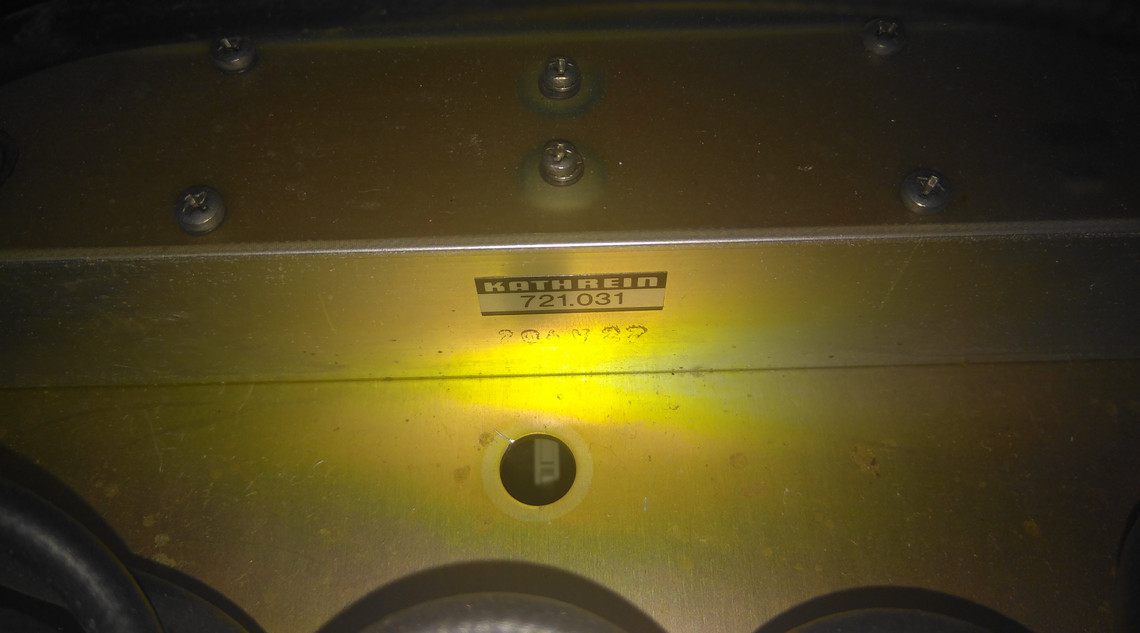

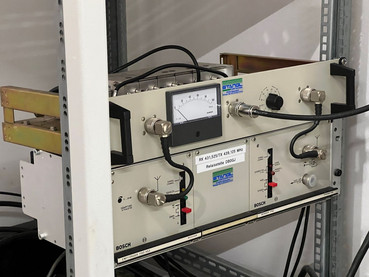

5.0 DB0GJ - Bilder (neues Relais)

To top

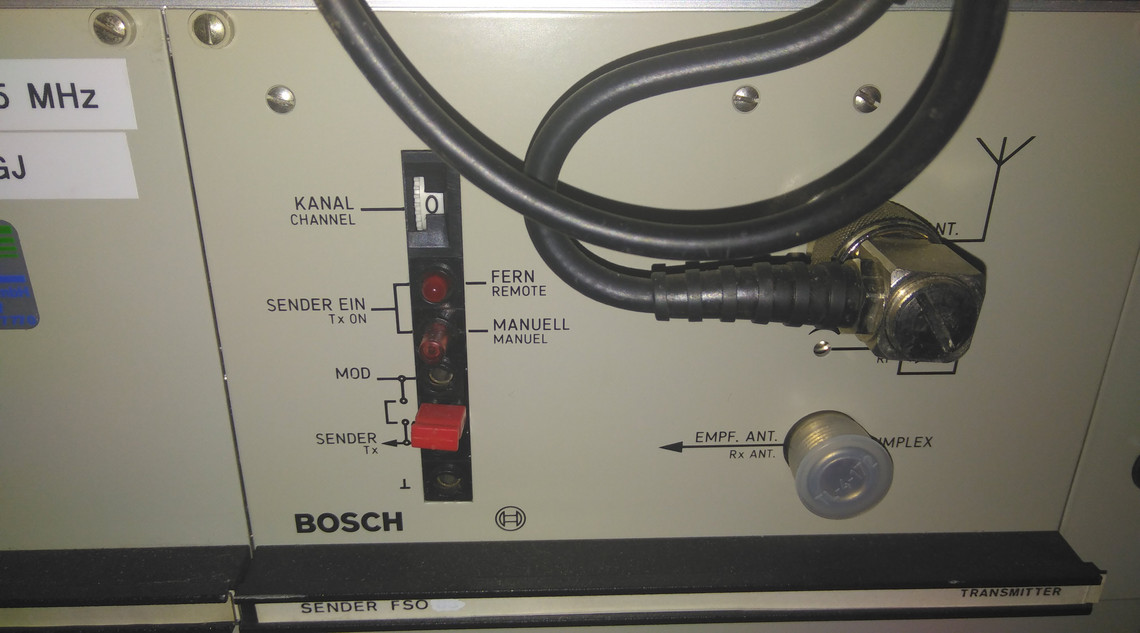

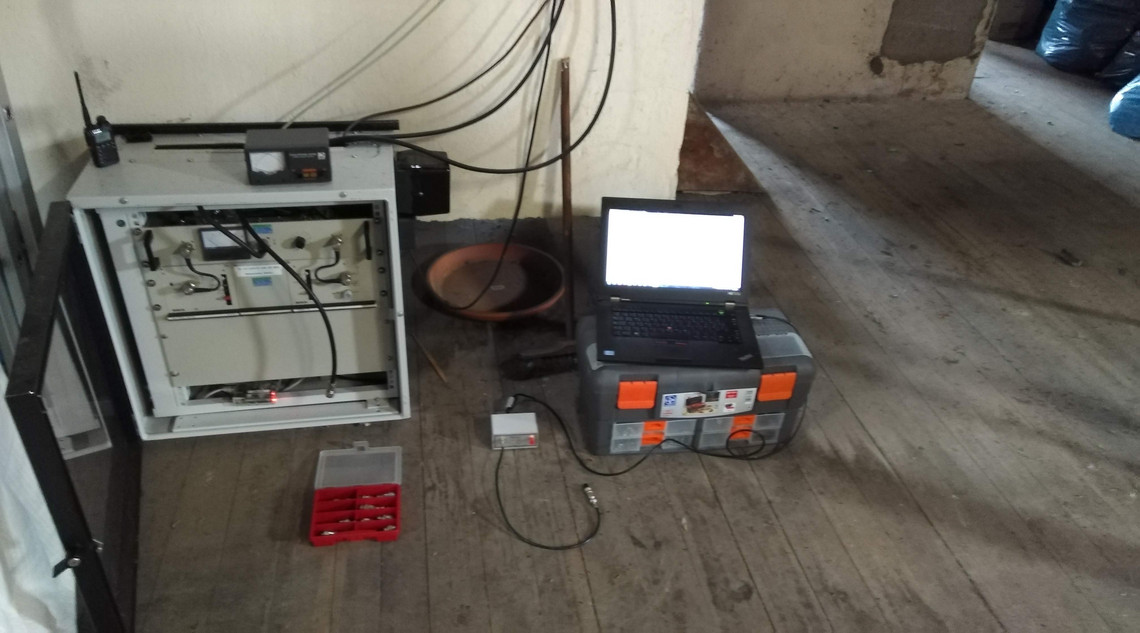

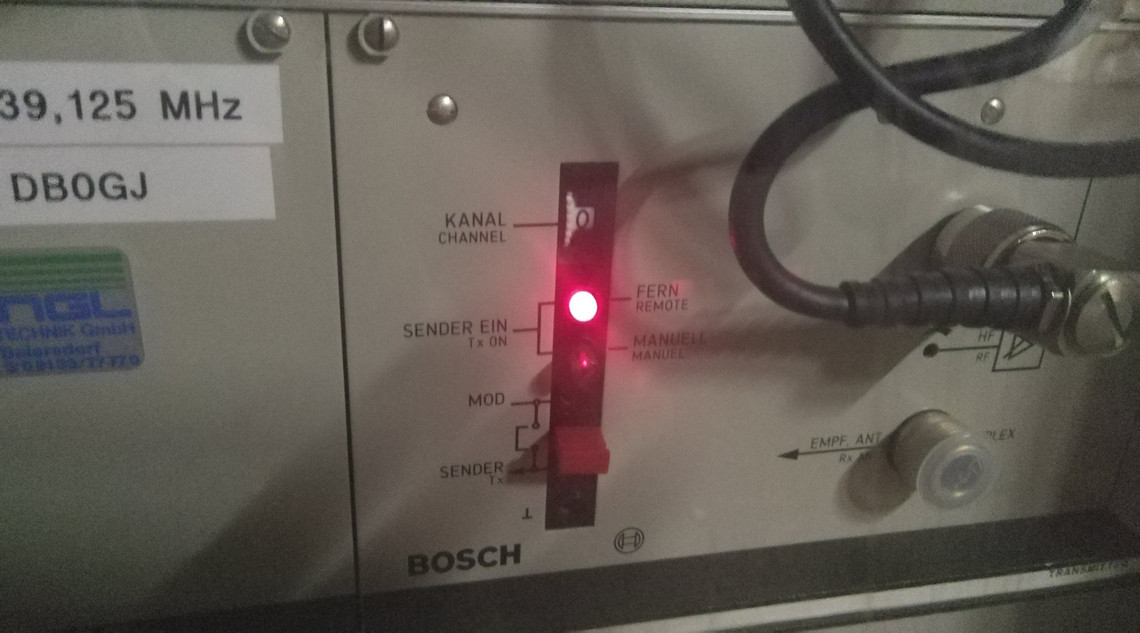

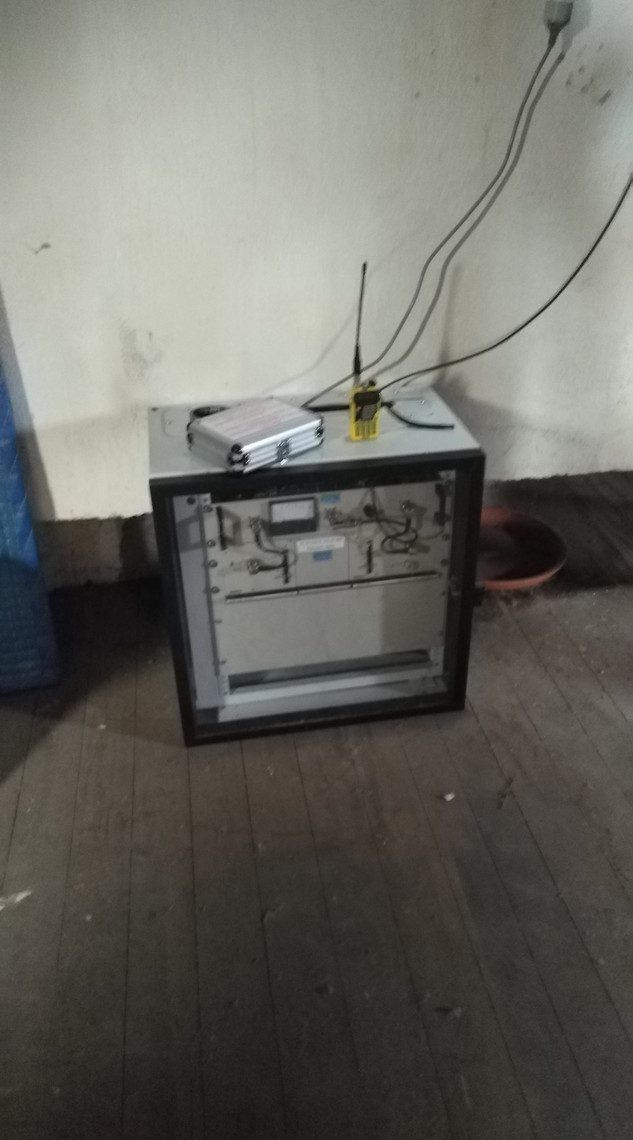

5.1 DB0GJ - Bilder (altes Relais)

To top

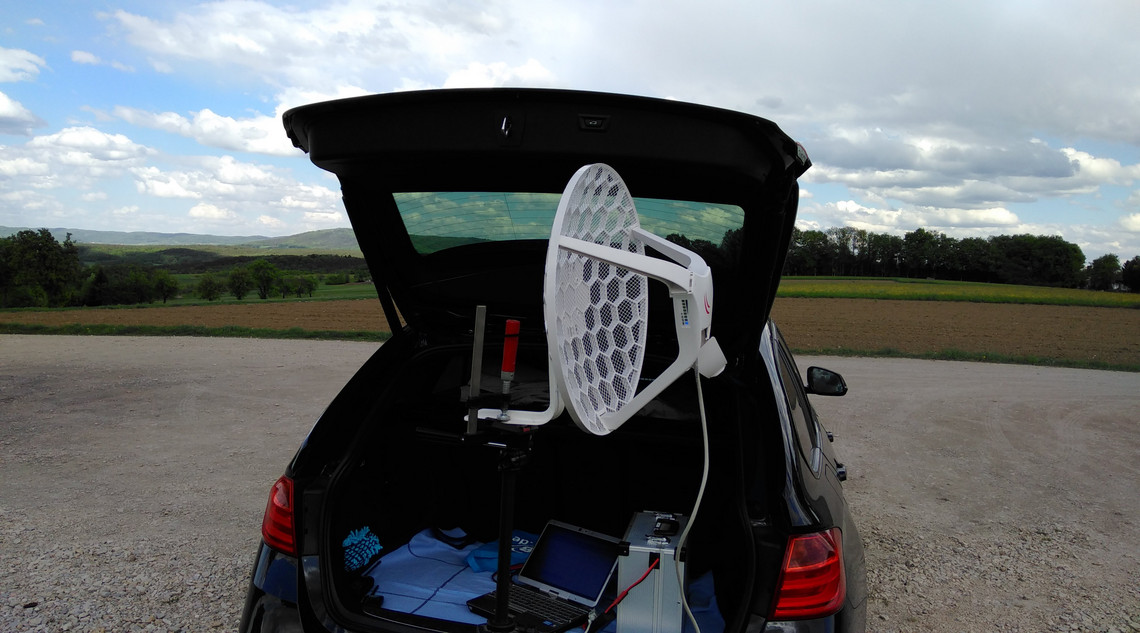

5.2 Hamnet - Bilder

To top

5.3 Abdeckung

To top

Simulation mit SPLAT: DL1NFS, Grundkarte: OpenTopoMap

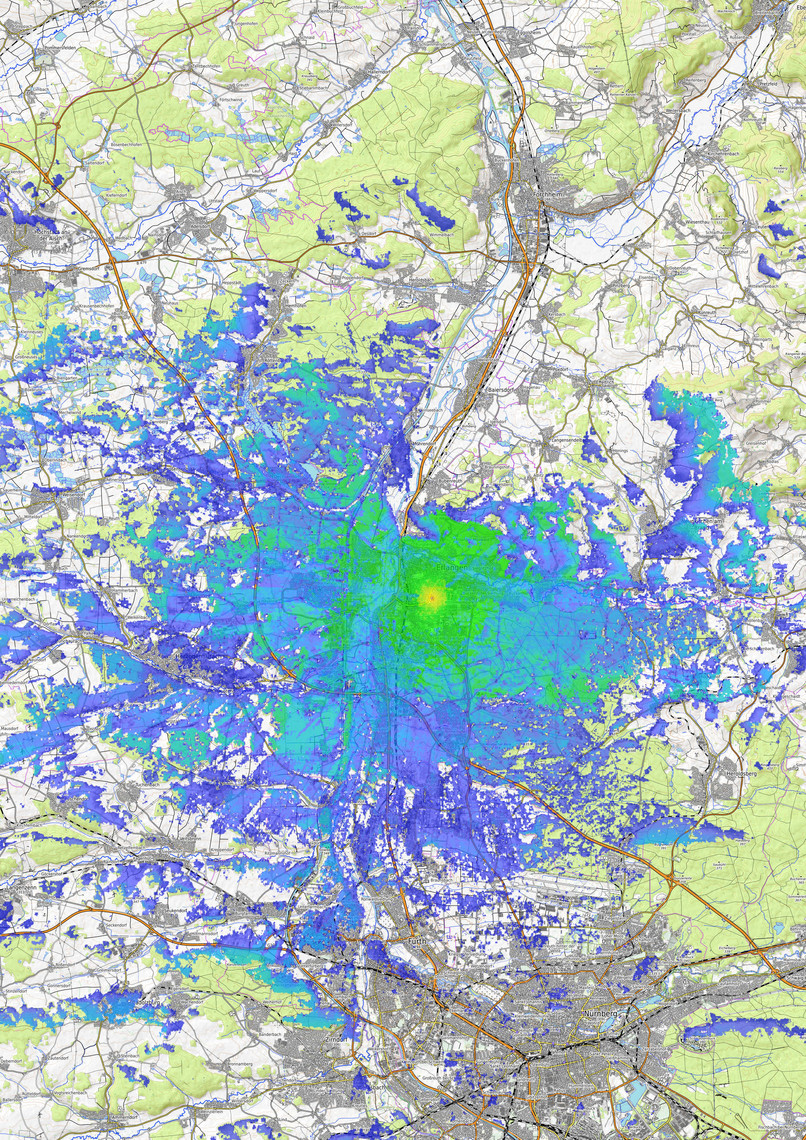

1. Alter Standort Siemens Hochhaus Erlangen-Mitte

2. Übergangsstandort Marloffstein

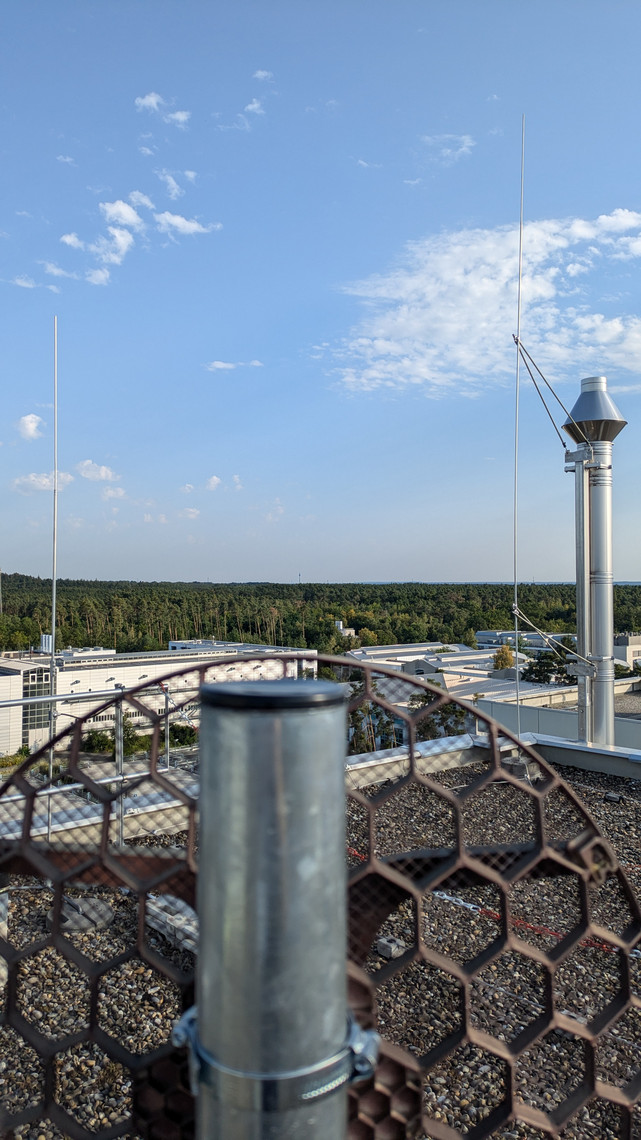

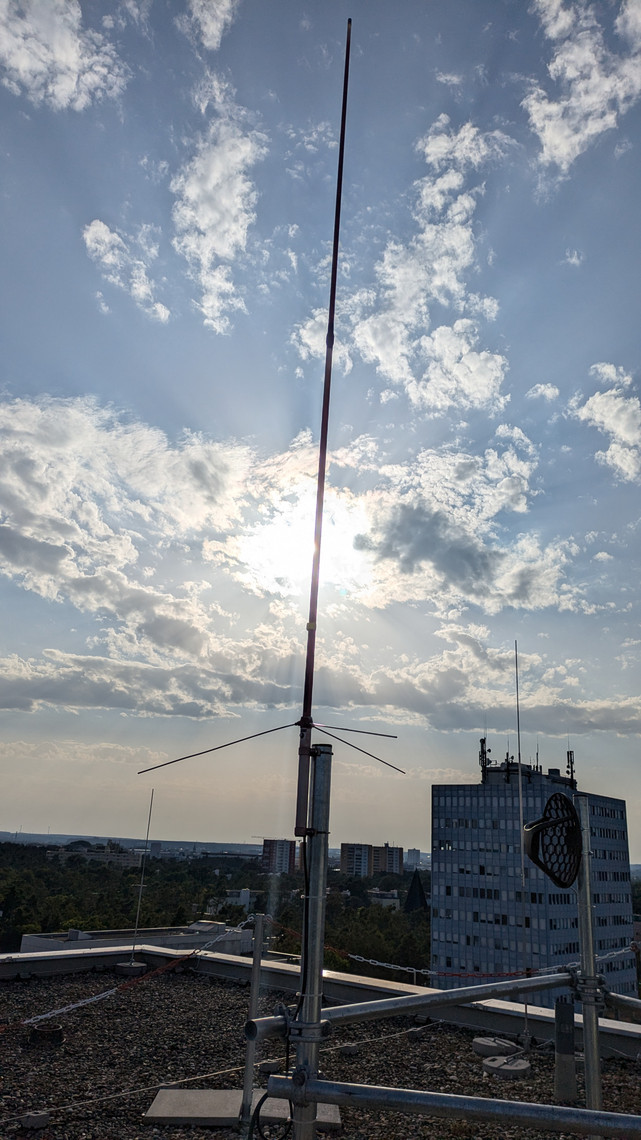

3. Möglicher neuer Standort FAU Cauerstr.



5.4 DB0GJ Testbetrieb (abgeschlossen)

To top

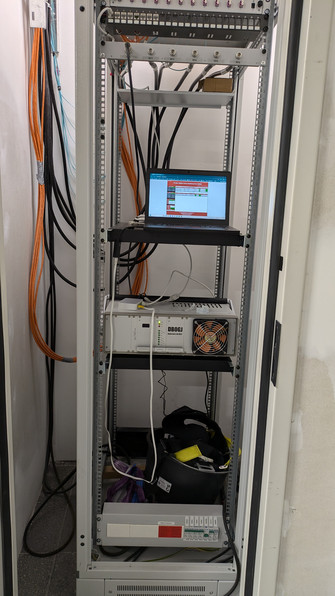

Testbetrieb

Erweiterter Testbetrieb am STandort Marloffstein.

Status, ob das neue Relais in digital/DRM aktiv ist, kann hier abgefragt werden (Status - Slot1&2 linked = neues Relais in Betrieb): Link


# Energieverbrauch

  • Standby: ca. 10W
  • DMR und FM: ca. 75W
