Relais DB0LAU

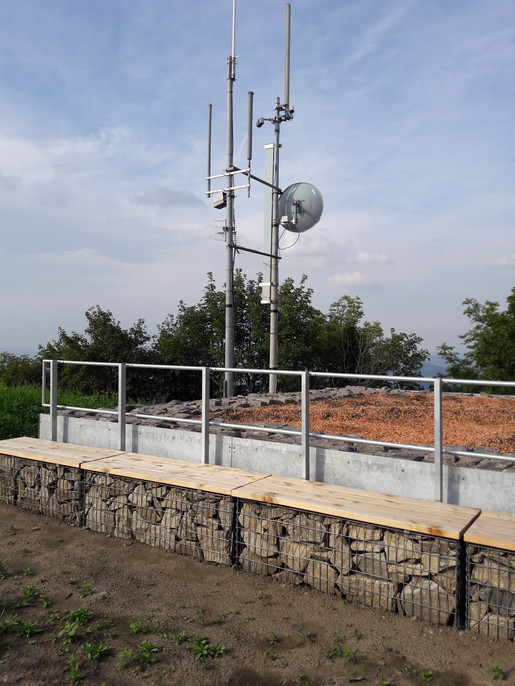

Auf dem höchsten Gipfel des Zittauer Gebirges, der Lausche (793m NN, Loc.: JO70HU), betreibt der OV S24 das ATV und FM Relais DB0LAU.
ATV-Relais
ATV-Relais DB0LAU
Info
| Relais-Verantwortlicher | Gunter, DL2DRG |
| Relais-Standort | Lausche, JO70HU |
| OnAir | 09-22h ME(S)Z |
Ein-/Ausgaben
| Relais-Eingabe analog | 2343 MHz | ||
| -Ton | 5,5Mhz | ||
| Relais-Eingabe analog | 10440 MHz | ||
| -Ton | 6,5Mhz | ||
| Relais-Eingabe digital | 436 MHz(H) | ||
| -System | DVB-T | ||
| -Bandbreite | 2MHz | ||
| -Constellation | 16QAM | ||
| -Coderate | 2/3 | ||
| -FFT | 8K | ||
| -Guard Interval | 1/8 | ||
| Relais-Eingabe digital | 2369 MHz | ||
| -System | DVB-S | ||
| -Constellation | QPSK | ||
| -Inversion | off | ||
| -FEC | 2/3 | ||
| -Symbolrate | 6000k | ||
| -Network Name | USER | ||
| Relais-Eingabe analog | 3450 MHz | ||
| -Ton | 5,5Mhz | ||
| Relais-Ausgabe analog | 1280 MHz | ||
| -Ton | 5,5Mhz | ||
| -Sub-Ton | 6,5Mhz | ||
| Relais-Ausgabe | Livestream >Link< | ||
| -RX in JO70JV (DO2HN) | |||
Bedienung
| Eingabe DTMF-Töne | 144.625 MHZ | |
|---|---|---|
| ATV-Relais EIN | DTMF 1 | |
| Kamera | DTMF 2 | |
| -Temperaturanzeige ein/ausblenden | DTMF A | |
| 10 GHz Eingabe EIN | DTMF 3 | |
| 70cm Eingabe EIN | DTMF 4 | |
| -70cm Parameteranzeige | DTMF * | |
| Info-Tafeln anzeigen | DTMF C |
Aktivitätstag, jeder Dienstag ab 20:00 Uhr ME(S)Z
User mit den DATV-Sendern der Firma HIDES sollten bitte folgendes beachten:
Der 70cm DVB-T Relaisbetrieb ist nur mit dem durch HIDES
vorprogrammierten Kanal 80 aus der Channel-List 7+/8M
( DATV, 436MHz, User defined, 2MHz BW) im User-Sender zulässig !
FM-Relais
FM-Relais DB0LAU
Info
| Relais-Verantwortlicher | Gunter, DL2DRG |
| Relais-Standort | Lausche, JO70HU |
Ein-/Ausgabe
| Relais-Eingabe | 431.500 MHz CTCSS 123Hz | |
| Relais-Ausgabe | 439.100 MHz CTCSS 123Hz | |
| Echolink Node# | 913697 |
Bedienung
| Relais öffnen | CTCSS 123Hz 500ms | Haltezeit 10s |
| Reflektorsystem | Dashboard FM-Funknetz | |
| TG<xy> aktivieren | DTMF 91xy# | |
| aktive TG abfragen | DTMF 9*# | |
| TG<xy> für 1h mithören | DTMF 94xy# | |
| Reflektor trennen | DTMF 9# (reconnect nach 5Min zu TG262907) | |
| Hilfesystem | DTMF 0# | |
| Modul verlassen | DTMF # | |
| Sprachpapagei | DTMF 1# | |
| Modul verlassen | DTMF # | |
| Echolink | DTMF 2# | |
| mit Node <xy> verbinden | DTMF xy# | |
| Hilfe zum Modul Echolink | DTMF 0# | |
| Abfrage bestehender Verbindungen | DTMF 1# | |
| Ansage der Node ID | DTMF 2# | |
| Verbindung zu einem zufälligen Relais oder Link | DTMF 31# | |
| Verbindung zu einem zufälligen Konferenzserver | DTMF 32# | |
| Letzte Verbindung zurückholen | DTMF 4# | |
| SWL Modus deaktivieren | DTMF 50# | |
| SWL Modus aktivieren | DTMF 51# | |
| Modul verlassen | DTMF # | |
| Info | DTMF * |
Die TG7 Lausitzlink ist immer aktiv, kann aber mit 9# deaktiviert werden um lokale QSOs zu führen. Nach 5 Minuten ohne Aktivität auf der Eingabe schaltet sich die TG7 automatisch wieder ein. Manuell gewählte TGs werden für 60 Sekunden gehalten. Findet in dieser Zeit keine Aktivität statt fällt das Relais wieder automatisch in TG7 zurück. Echolink Verbindungen werden ebenfalls für 60 Sekunden gehalten, nach Ablauf der Zeit ohne Aktivität wird das Modul deaktiviert. Manuell kann man die Module: Hilfe, Papagei und Echolink jederzeit mit # verlassen. Verbindungen von und zum OberlausitzLink sind über die TG262907 möglich. Auf der Live-Map kann man die Standorte aller im Verbund befindlichen Stationen sehen. Eine Übersicht aller verfügbaren Sprechguppen(TGs) findet man hier.
Über das Relais werden auch die Rundsprüche des DARC und VFDB abgestrahlt.
DARC-DL-Rundspruch: Donnerstag 18:30 Uhr ME(S)Z
VFDB-Rundspruch: jeden 1. Samstag im Monat 16:00 Uhr ME(S)Z
Während der ATV-Runden wird das FM Relais Dienstag von 20-21:30 Uhr ME(S)Z sowie Sonntag von 8:30-10 Uhr ME(S)Z abgeschaltet
Bake
Info
| Verantwortlicher | Gunter, DL2DRG |
| Baken-Standort | Lausche, JO70HU |
Frequenzen
| 3 cm | 10368,780 MHz | |
| 1,2 cm | 24048,780 MHz | |
Leistungspegel an den Antennen
| 10 GHz | 27,8 dBm | |
| 24 GHz | 23,2 dBm | |
Antennen
| 10 GHz | Schlitzantenne 2x8 Schlitze | |
| 24 GHz | Schlitzantenne 2x10 Schlitze | |
Geschichte
Geschichte
Das ATV Lausche-Relais bekam seine Genehmigung im Jahr 2000 und beging 2010 sein 10-jähriges Bestehen.

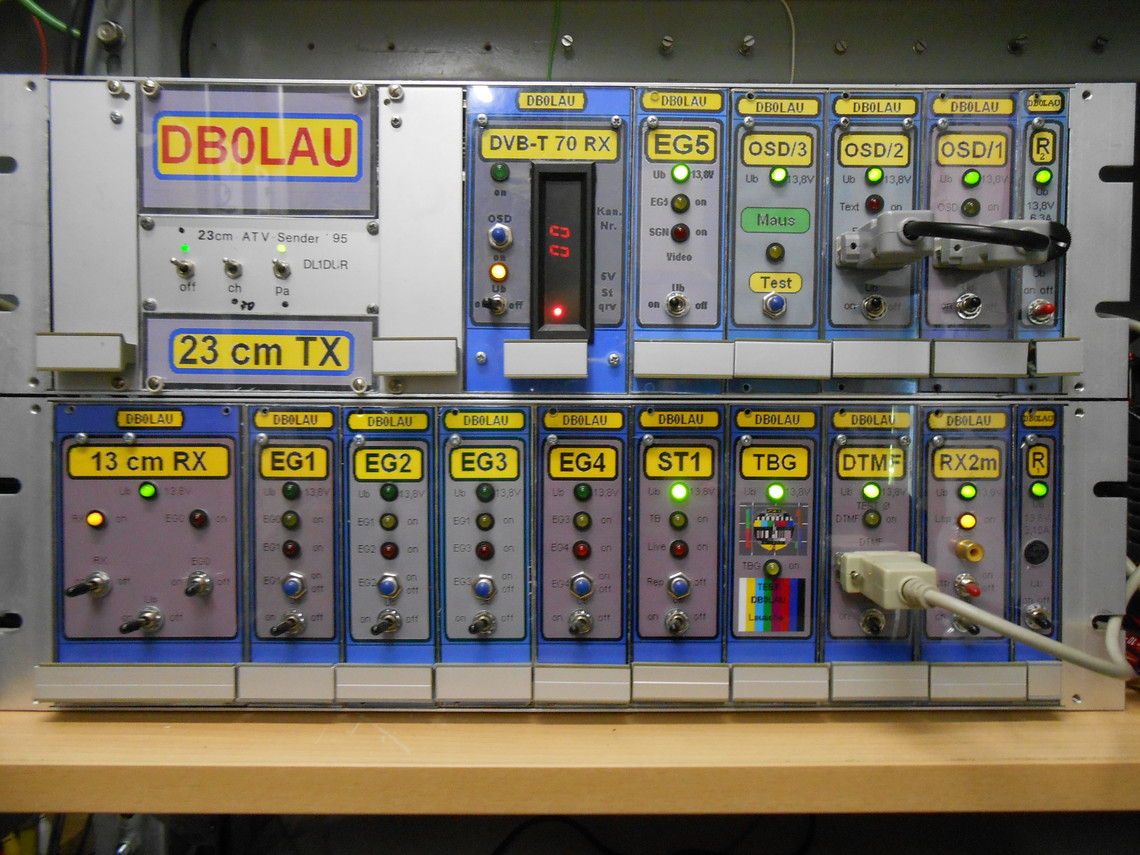

Durch eine Arbeitsgruppe der Ortsverbände S04, S08 und S24 wurde das ATV-Relais 2009/2010 vollständig neu konzipiert. Entwickelt und aufgebaut wurde das neue Relais von Dieter DL1VNY.

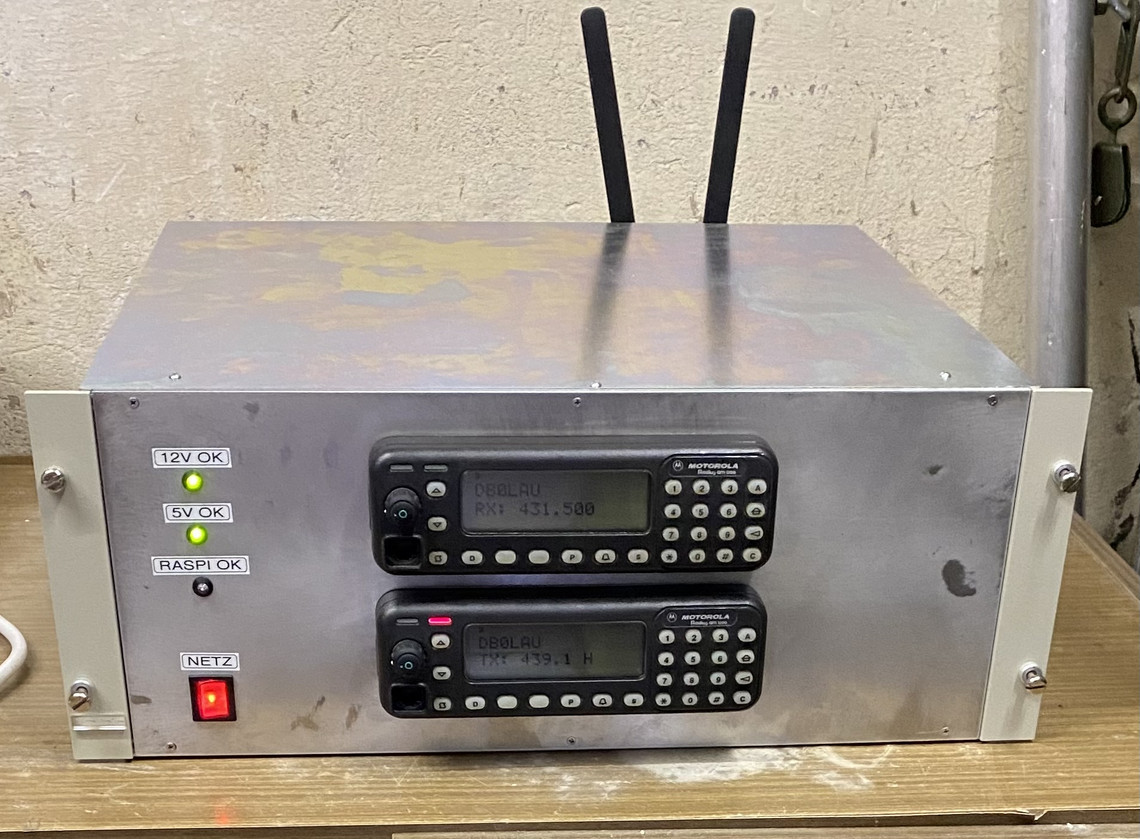

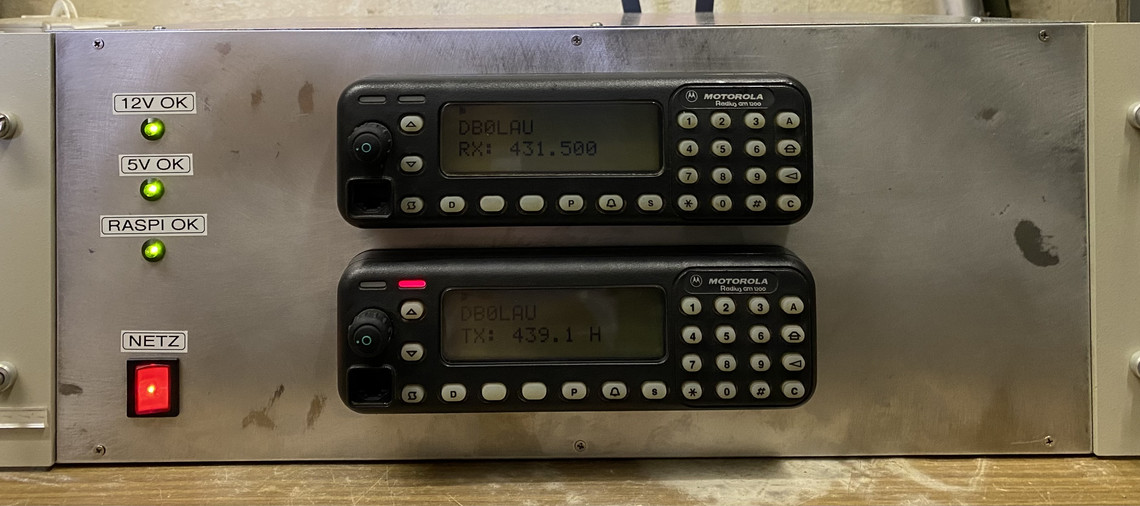

Nach über 25 Jahren betrieb wurde auch das FM-Relais im Sommer 2022 von Holger DO2HN neu konzipiert und aufgebaut. Durch den Einsatz eines Raspberry Pi mit SVXLink als Steuersoftware und der Anbindung an das Internet via LTE wurden die Möglichkeiten des Relais erheblich erweitert. Am 1.8.22 wurde das neue Relais in Betrieb genommen.
