Ballonprojekt L05 – Grashof-Gymnasium Essen

Unser Ballonprojekt – Aus Essen in die Stratosphäre

Startplatz Schulhof des Grashof-Gymnasiums Essen — Der Startplatz: Schulhof des Grashof-Gymnasiums in Essen

Am 11. Juni 2026 hat das Team von OV Essen L05 (AJW) das Grashof-Gymnasium erstmals vor Ort besichtigt. Gemeinsam mit der Elektronik-AG wurden die beiden Schlüsselstandorte abgestimmt: Der Ballon startet vom Schulhof, die Empfangstechnik kommt auf das Dach des Schulgebäudes. Die Vorbereitungen laufen auf Hochtouren, und bis zum 3. Juli folgen noch weitere Test- und Abstimmungstermine.

Schülerinnen und Schüler der Elektronik-AG des Grashof-Gymnasiums arbeiten in Kooperation mit dem AJW L05 (Funklabor – Elektronik-Werkstatt I–III) mit Hochdruck an der Nutzlast. Unser OV übernimmt den Bereich Funktechnik und Kommunikation: Empfang der Telemetriedaten, Live-Tracking der Position sowie Auswertung von Temperatur, Luftdruck und Höhe direkt während des Flugs.

Der Ballon steigt bis in die Stratosphäre auf rund 36 km Höhe. Dort platzt er, und Fallschirm samt GPS-Tracker bringen die Nutzlast sicher zurück zur Erde. Was die Kamera dabei aufzeichnet, dürfte sich sehen lassen.

Was steckt drin? Die Technik auf einen Blick

Die komplette Funk-Zusatzausstattung des Ballons kommt von unserem OV L05 (Funklabor AJW). Zwei unabhängige technische Systeme senden während des Flugs Daten zur Erde:

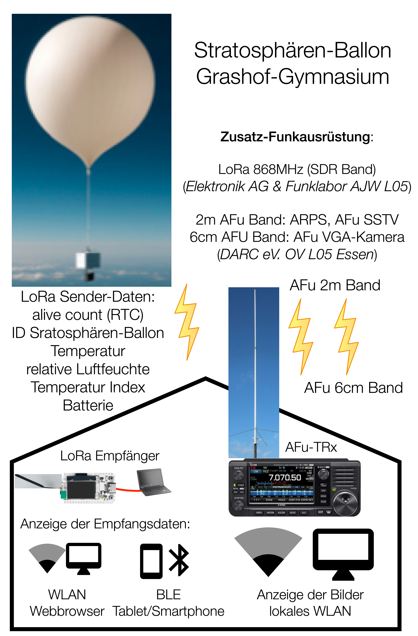

Zusatztechnik und Bodenausstattung des Stratosphären-Ballons — Zusatztechnik und Bodenausstattung – L05 AJW Funklabor & Elektronik-AG GG

L05 AJW: LoRa-Telemetrie (868 MHz, SDR-Band, lizenzfrei)

Hard- und Software von Dirk (DH7DHB), entwickelt im Funklabor AJW L05 mit Unterstützung der Elektronik-AG des Grashof-Gymnasiums. Basis: HELTEC WiFi LoRa V3 Boards.

Sender (am Ballon)

3 000 mAh Akku, Spannung wird live mitgesendet
DHT11-Sensor: Temperatur, relative Luftfeuchte, Temperatur-Index
Kennung + ALIVE-COUNT (RTC) im Datenpaket
Sendetakt: ca. alle 10 Sekunden

Empfänger (am Boden)

Gleiches HELTEC-Board wie Sender

HELTEC-Board direkt → Anzeige über Arduino IDE
Bluetooth LE (Server) → Anzeige auf BLE-Endgeräten (z. B. iPad der Schule)
Async Web Server → Anzeige im lokalen WLAN per Browser

L05: Amateurfunk – APRS, SSTV & VGA-Live-Bilder (2 m / 6 cm)

Die von Sebastian (DH4HN) gebauten Geräte senden unter der Kennung DL0ER über das 2-m- und 6-cm-Amateurfunkband. Der Empfang am Boden erfolgt über eine X300-Antenne und ein IC-905 mit PC-Datenanzeige (private Beistellung DH7DHB):

APRS, SSTV & VGA-Live-Kamera (2 m / 6 cm)

APRS-Positionsdaten in Echtzeit auf 144.800 MHz (2 m)
Slow-Scan-TV: Standbilder aus der Stratosphäre direkt per Funk 144.500 MHz (2 m)
Empfangene Bilder bitte senden an: ed.50l@nollab
VGA-Kamera für Live-Bilder über 6-cm-Band (privat beigestellt von Sebastian)

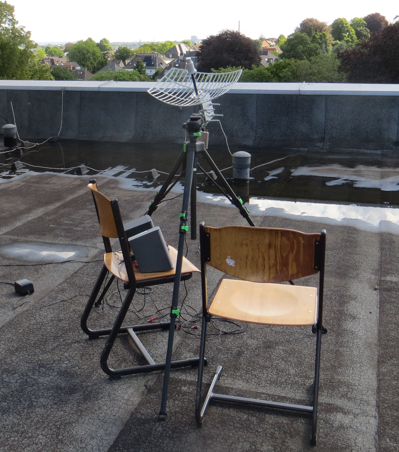

Empfang der 6-cm-Signale über speziellen Empfänger mit Spiegelantenne (Sebastian); Schüler führen die Antenne manuell dem Ballon nach
Das Videosignal verarbeiten die Schüler direkt im Intranet des Grashof-Gymnasiums
Empfang der 2-m-Signale über X300-Antenne und IC-905 mit Datenanzeige am PC

Black Box & Internet-Tracking

Der Ballonhersteller liefert eine Black Box, die erst nach der Landung ausgelesen werden kann.
Die GPS-Position ist live im Internet verfolgbar (Betreuung: Christian).

Danke an das Team: Dirk (DH7DHB) für Konzept, Hard- und Software der LoRa-Strecke sowie die private Beistellung der Bodenempfangstechnik, Sebastian (DH4HN) für die gesamte AFu-Hardware (2 m / 6 cm), Christian für das Live-Tracking sowie die Elektronik-AG des Grashof-Gymnasiums für die partnerschaftliche Zusammenarbeit im Funklabor AJW L05.

Wie es dazu kam – Inspiration aus Baunatal

Ballonstart auf der DARC 75-Jahr-Feier in Baunatal — Inspiration: Der DARC-Ballonstart auf der 75-Jahr-Feier in Baunatal (September 2025)

Den Anstoß gab die 75-Jahr-Feier des DARC in Baunatal (6.–8. September 2025). Dort sahen wir live, wie Telemetrie- und Bilddaten eines Stratosphärenballons über das 2-m-Band empfangen und ausgewertet wurden. Diese Erfahrung hat uns motiviert, das Ganze in Eigenregie umzusetzen – und genau das tun wir jetzt in Essen, anlässlich 70 Jahre L05..

Die Nutzlast im Detail

Am 25. Juni 2026 fand die finale Integration der Payload statt. Die Nutzlast setzt sich aus vier Komponenten zusammen und wiegt fertig bestückt ca. 1.700 g (Maximum: 1.900 g), die Gesamtmasse des Ballons beträgt ca. 4.000 g (ohne Helium).

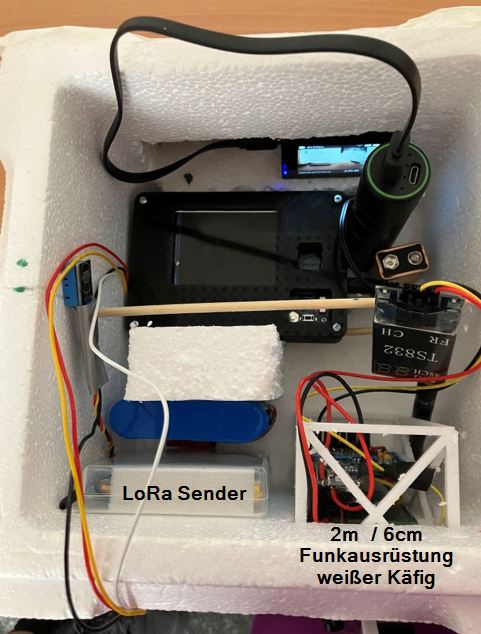

Gesamtansicht der Nutzlast – LoRa Sender & 2m/6cm Funkausrüstung (weißer Käfig)

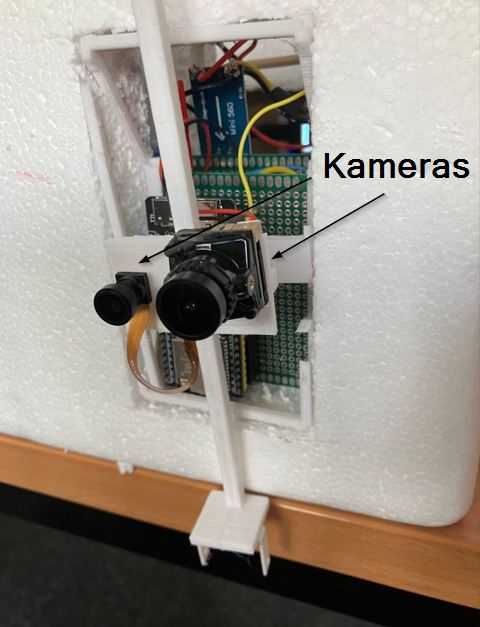

Styroporkasten Oberstufenschueler GG mit Kameras — Styroporkasten (Oberstufenschüler GG) – Kameras der Funkausstattung

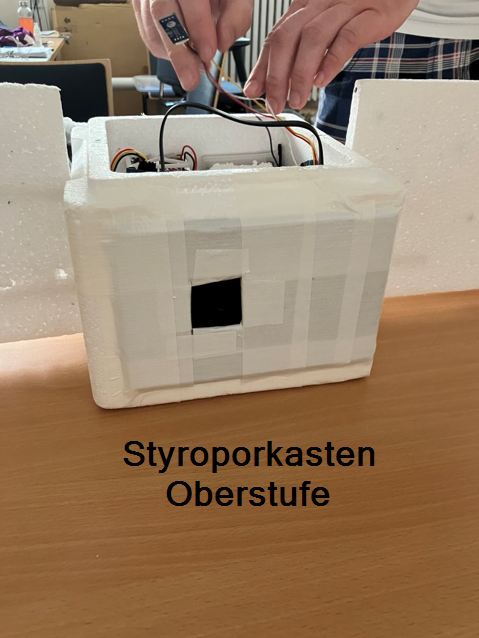

Weisser Kaefig Funkausstattung L05 Sebastian — „Funkausstattung L05 (Sebastian)

Zeitplan – 3. Juli 2026

Ablauf am Starttag

ab 9:30 Uhr – Einlass für Gäste von L05, ggf. Presse
ab 9:45 Uhr – Startvorbereitung
ca. 10:00 Uhr – Start!

Seid dabei – am 03. Juli 2026 zwischen 09:30 Uhr und 10:00 Uhr am Grashof-Gymnasium in Essen. Wir freuen uns auf neugierige Köpfe und gute Signale!
