Es ist immer ärgerlich, wenn ein „lebensnotwendiges“ Teil des Amateurfunk-Equipments seinen Geist aufgibt. Vor kurzem so geschehen bei unseren OV-Mitglied Joachim, DO7JVK, dessen Antennen-Rotor mit kapitalem Lagerschaden seinen Dienst verweigerte. Also kurze Rede, langer Sinn, da muss etwas Neues oder neues Gebrauchtes her. Gesagt, getan, im OV herum gefragt. Glück im Unglück, da hatte doch tatsächlich jemand noch einen gebrauchten, großen Hy-Gain-Rotor herumliegen. Doch stellte sich heraus, dass der Trafo, der die Anzeige im Steuergerät versorgt, defekt war. Man wäre doch kein Funkamateur, wenn man dem Problem nicht Herr werden könnte, also ran und eine Lösung finden, war hier der Gedanke.

So ist dann dieses Projekt entstanden.

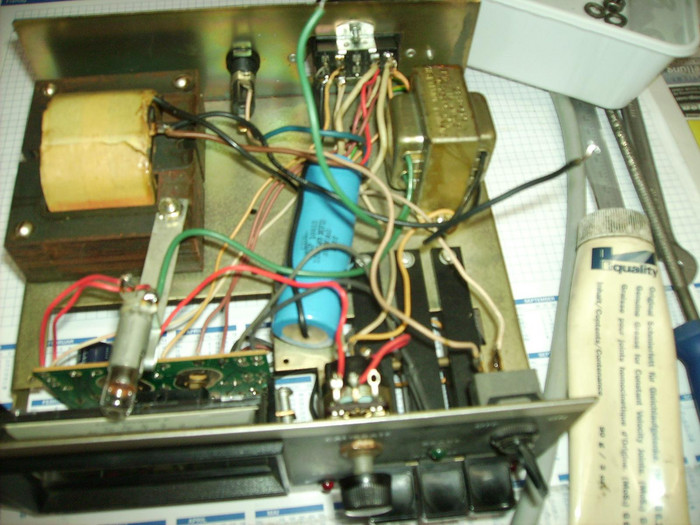

Zuerst das Gehäuse öffnen und sehen, was Sache ist:

Hier sieht man, dass der Zahn der Zeit seine Spuren hinterließ und jemand wohl fliegend verdrahtet wurde. Zwei Trafos, so der Gedanke. Einer für die Anzeige, der ja defekt ist. Einer für die Steuerung. Nun gut, hier könnte es auch ein Trafo mit zwei Ausgängen und den passenden Spannungen tun.

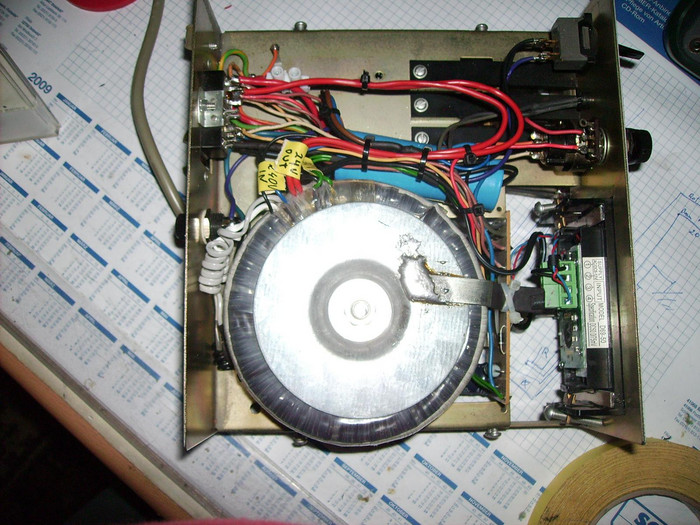

Wie gut, dass man noch einen großen Ringkerntrafo übrig hat, der genau diese geforderten Kriterien erfüllt. Also rein damit, Platz ist ja nach der „Entkernung“ genug vorhanden.

Der neue Trafo ist drin und die entsprechende Stromversorgung für die Steuerung des Rotors sowie der Anzeige sind gesichert. Alles noch schön vernünftig verdrahtet und einem abschliessenden Test unterzogen, alles funktioniert wieder bestens.

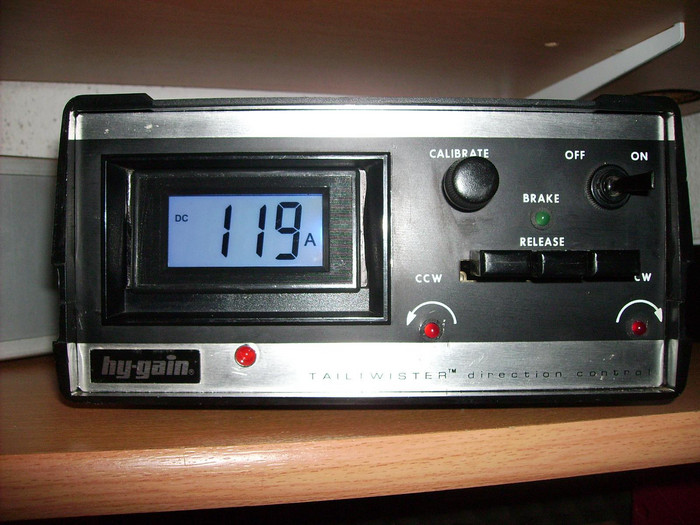

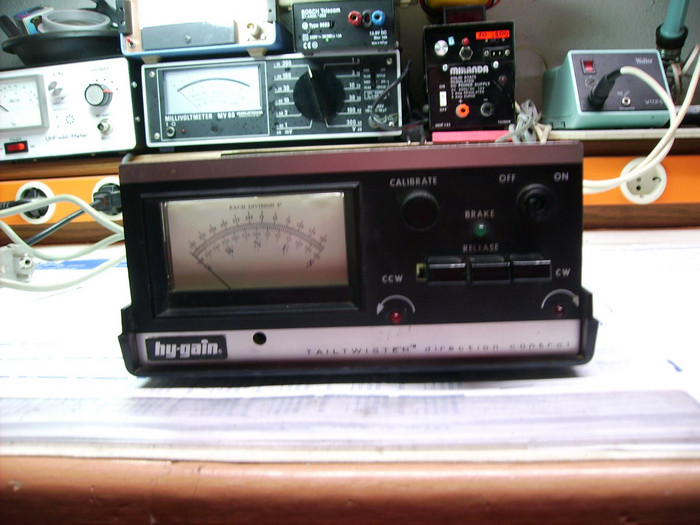

Wo wir schon einmal dabei und unsere Augen auch nicht mehr die Besten sind, kam uns dann der Gedanke, das schlecht ablesbare Analog-Anzeige-Instrument gegen ein gut ablesbares digitales Instrument mit der eingestellten Richtungsgradzahl des Rotors zu ersetzen.
