Das Offenbacher Stadtrelais DB0OFF





Mittlerweile wurde die Hardware erneut ausgetauscht und besteht nun aus einem Relais der Marke Kenwood. Nach einem Probelauf wurde diese Hardware am 11.11.2016 gegen die zuvor genutzte ausgetauscht, welche  aus zwei Funkgeräten der Marke Motorola GM350 bestand. Diese Hardware wurde uns freundlicherweise vorübergehend von November 2015 bis November 2016 durch Jürgen, DL1JF, zur Verfügung gestellt.

Die alten Komponenten aus der Zeit vor November 2015 wurden damals ausgebaut, da das Relais zu oft ausfiel und durch die Leihgabe von Jürgen ersetzt.



Somit wurde die gesamte Hardware sowohl im November 2015 als auch im November 2016 komplett getauscht.













DB 0 OFF

Antenne DB0OFF

Eingabe:  431.750 MHz

Ausgabe: 439.350 MHz

 - trägergesteuert -

Loctor:       JO40JC



Standort: Rathaus Offenbach



Relaisinhaber /-Verantwortlicher: Carsten Schuchhardt DL8SC



Antenne vertikal rundstrahlend



Antennenhöhe über Grund: 90 m
Antennenhöhe über N.N. : 200 m





.

Relaisbilder

Die alte Hardware bei Übernahme....

(c) DL4CR / DL8SC

Relaisumbau am Freitag, dem 13. November 2015

Am Freitag, dem 13.11.15 trafen sich Michael, DJ2VA, Mick, DO2MRO, Carsten, DL8SC, und Christiane, DL4CR, und wechselten die Hardware des Relais aus. Ferner wurde eine Linkstrecke mittels zweier Nanostations zwischen Rathausdach und dem Dach von Christianes und Carstens Heimanschrift aufgebaut und eingerichtet.



Zwischendurch gab  eine Steckdose älteren Formats (vorhanden) ihren Geist auf, aber wir konnten kurzfristig eine neue Dose organisieren, so dass die Arbeiten weiter laufen konnten.



Als die Arbeiten abgeschlossen waren, arbeitete das Relais einwandfrei, was ein Test vor Ort ergab.



Wir hatten bereits das Rathaus verlassen, als wir feststellen mussten, dass das Relais nicht mehr zu empfangen war. Carsten und Christiane kehrten zurück und fanden schnell einen schadhaften Adapter, der des Fehlers Ursache war. Nach Austausch konnte das Relais auch außerhalb des Rathauses empfangen und geöffnet werden.





Bilder: DL4CR

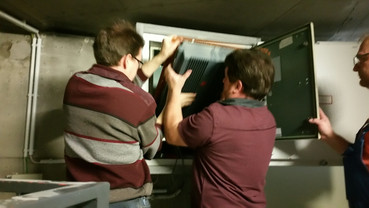

           ---- Ausbau des alten Relais durch DJ2VA und DL8SC -----

Men at work: DL8SC - DJ2VA - DO2MRO
Montage der Nanostaion nebst Kabel durch DL8SC/DO2MRO
(c) DL4CR
Messung der Leistung


neue Steckdose... und es gibt wieder Strom
ein Raspberry Pi hält Kontakt und übermittelt Temperaturdaten
gemessen durch den Sensor

das DREAM-TEAM rund um DB0OFF

v. li n. re: DL8SC - DL4CR - DJ2VA DO2MRO .....alle Bilder (c) DL4CR

Hardware von Nov. 2015 bis Sommer 2016
